一．概述

DS18B20采用的1-Wire通信即仅采用一个数据线(以及地)与微控制器进行通信，采集数据的精度为12bit。

该传感器的温度检测范围为-55℃至+125℃，并且在温度范围超过-10℃至85℃之外时还具有+-0.5℃的精度。此外，DS18B20可以直接由数据线供电而不需要外部电源供电。

二．电气参数

1.特点

 - 供电电压：3.0V-5.5V。

 -  测量温度范围:-55~+125℃

 - 精度:±0.5℃

 - 数据传输：“一线总线”的数字方式传输

 - 采集精度：可以由用户自定义为9-Bits至12-Bits。

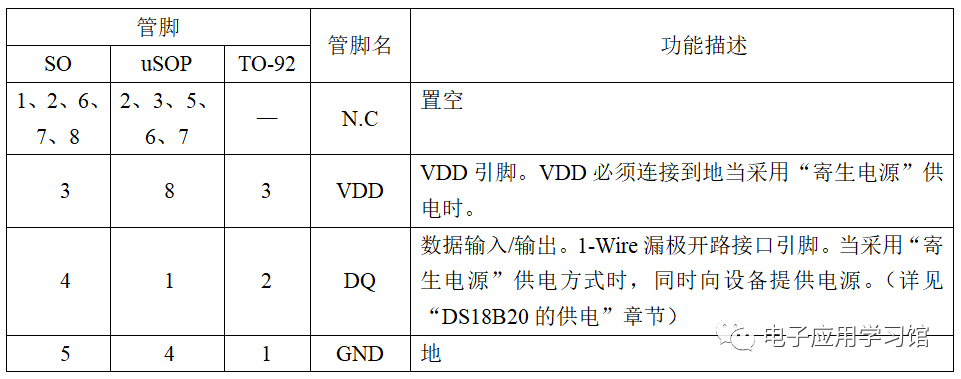

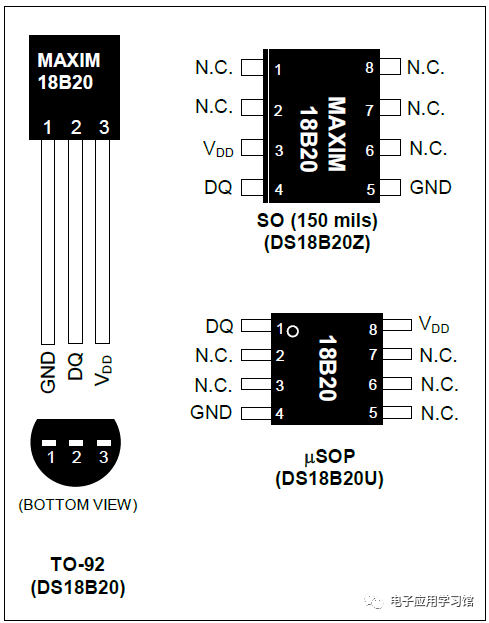

2.引脚说明

3.参考电路图

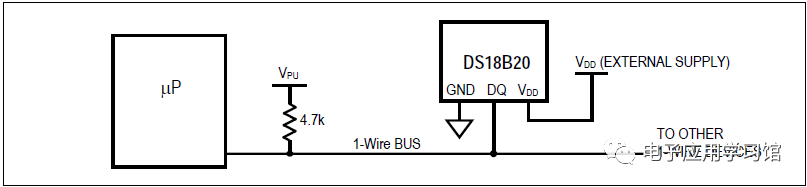

DS18B20供电一般采用外部供电方式，并且在数据线上并联一个4.7k的上拉电阻，以增强数据的抗干扰能力。

三．控制时序

1.初始化时序

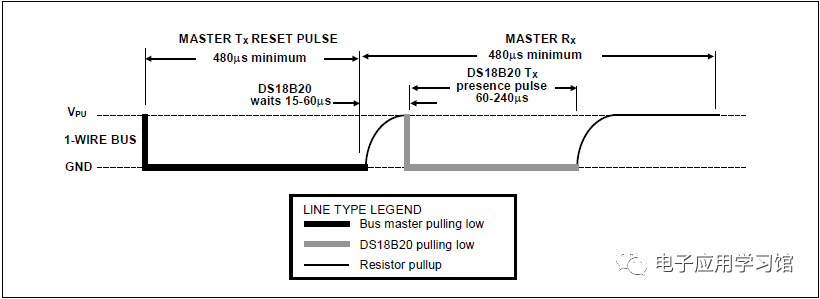

与DS18B20所有的通信都是由初始化时序开始的，该时序包括从主设备发出的复位脉冲及从DS18B20响应的存在脉冲组成。如图所示。

当DS18B20响应复位信号的存在脉冲后，则其向主设备表明其在该总线上，并且已经做好操作命令。

/******************************************************************************** 函 数 名         : Ds18b20Init* 函数功能       : 初始化* 输    入         : 无* 输    出         : 初始化成功返回1，失败返回0*******************************************************************************/uchar Ds18b20Init(){  unsigned char x=0;  DSPORT = 1;         //DQ复位  Delay_DS18B20(8);    //稍做延时  DSPORT = 0;         //单片机将DQ拉低  Delay_DS18B20(80);   //精确延时，大于480us  DSPORT = 1;         //拉高总线  Delay_DS18B20(14);  x = DSPORT;           //稍做return x;//初始化成功}

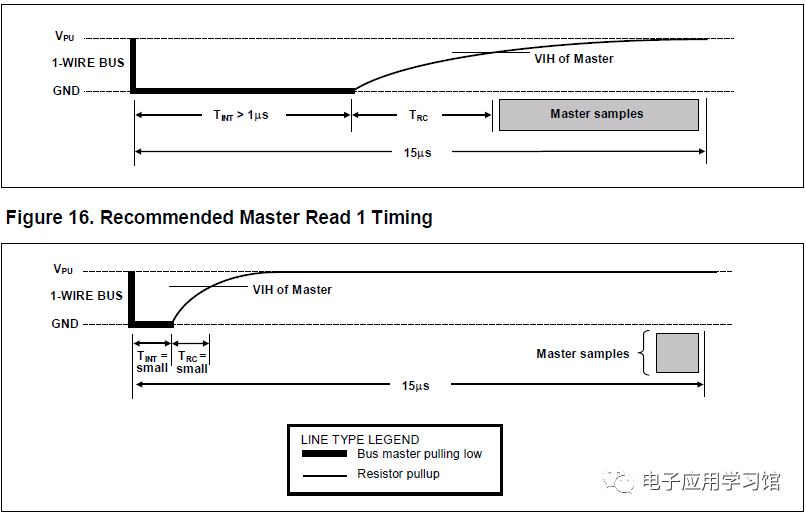

2.读时序

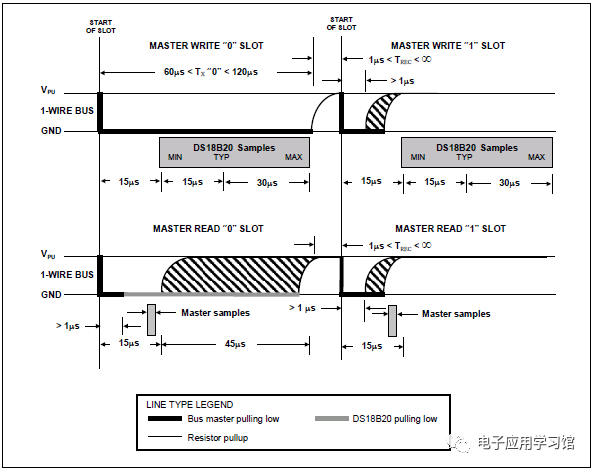

写时段有两种情况：“写1”时段和“写0”时段。主设备通过写1时段来向DS18B20中写入逻辑1以及通过写0时段来向DS18B20中写入逻辑0。每个写时段最小必须有60us的持续时间且独立的写时段间至少有1us的恢复时间。两个写时段都是由主设备通过将1-Wire总线拉低来进行初始化，如图。

根据以上读0及1的时序，便可实现读取一个完整字节的函数，如下：

/******************************************************************************** 函 数 名         : Ds18b20ReadByte* 函数功能       : 读取一个字节* 输    入         : 无* 输    出         : dat*******************************************************************************/uchar Ds18b20ReadByte(){  unsigned char i=0;  unsigned char dat = 0;  for (i=8;i>0;i--)  {    DSPORT = 0;     // 给脉冲信号    dat>>=1;    DSPORT = 1;     // 给脉冲信号    if(DSPORT)    dat|=0x80;    Delay_DS18B20(4);  }  return(dat);}

3.写时序

仅在读时段期间DS18B20才能向主设备传送数据。因此，主设备在执行完读暂存寄存器[BEh]或读取供电模式[B4h]后，必须及时地生成读时段，这样DS18B20才能提供所需的数据。此外，主设备可以在执行完转换温度[指令：44h]或拷贝EEPROM[指令：B8h]命令后生成读时段，以便获得在“DS18B20功能命令”表中提到的操作信息。时序如图：

根据以上写0及1的时序，便可实现写入一个完整字节的函数，如下：

/******************************************************************************** 函 数 名         : Ds18b20WriteByte* 函数功能       : 向18B20写入一个字节* 输    入         : com* 输    出         : 无*******************************************************************************/void Ds18b20WriteByte(uchar dat){  unsigned char i=0;  for (i=8; i>0; i--)  {    DSPORT = 0;    DSPORT = dat&0x01;    Delay_DS18B20(5);    DSPORT = 1;    dat>>=1;  }}

四．控制程序

1.读取温度流程

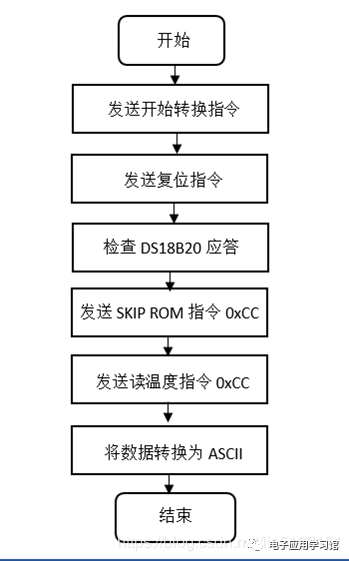

要读取一个完整的温度值，需要根据以上流程进行操作。先对DS18B20进行复位操作，再发送开始转换指令(指令值：0x44)，再发送复位操作，等待DS18B20应答后，发送读取温度指令，最后就可以读取16位的数据(有限位最大为12位)。

2.读取温度程序

/******************************************************************************** 函 数 名         : Ds18b20ChangTemp* 函数功能       : 让18b20开始转换温度* 输    入         : 无* 输    出         : 无*******************************************************************************/void  Ds18b20ChangTemp(){  Ds18b20Init();  Delay1ms(1);  Ds18b20WriteByte(0xcc);    //跳过ROM操作命令       Ds18b20WriteByte(0x44);      //温度转换命令//  Delay1ms(100);  //等待转换成功，而如果你是一直刷着的话，就不用这个延时了}/******************************************************************************** 函 数 名         : Ds18b20ReadTempCom* 函数功能       : 发送读取温度命令* 输    入         : 无* 输    出         : 无*******************************************************************************/void  Ds18b20ReadTempCom(){    Ds18b20Init();  Delay1ms(1);  Ds18b20WriteByte(0xcc);   //跳过ROM操作命令  Ds18b20WriteByte(0xbe);   //发送读取温度命令}/******************************************************************************** 函 数 名         : Ds18b20ReadTemp* 函数功能       : 读取温度* 输    入         : 无* 输    出         : 温度值*******************************************************************************/int Ds18b20ReadTemp(){  int temp = 0;  uchar tmh, tml;  Ds18b20ChangTemp();         //先写入转换命令  Ds18b20ReadTempCom();      //然后等待转换完后发送读取温度命令  tml = Ds18b20ReadByte();    //读取温度值共16位，先读低字节  tmh = Ds18b20ReadByte();    //再读高字节  temp = tmh;  temp <<= 8;  temp |= tml;  return temp;}/******************************************************************************** 函 数 名         : GetTemp* 函数功能       : 串口输出温度值* 输    入         : 无* 输    出         : 无*******************************************************************************/Void GetTemp(void){  int temp;  float tp;   ET0 = 0;  temp = Ds18b20ReadTemp();  ET0 = 1;  if(temp<= 0)            //当温度值为负数    {//    temp=temp-1;//    temp=~temp;//    tp=temp;//    temp=tp*0.0625*100+0.5;          Uart_SendString("Overrate!\r\n");    //超过量程    }   else  {          tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量    //如果温度是正的那么，那么正数的原码就是补码它本身    temp=tp*0.0625*100+0.5;      //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点    //后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就    //算加上0.5，还是在小数点后面。  }  Uart_SendString("The Current Temperature is: ");  Uart_SendByte((temp% 10000 / 1000) + 0x30);  Uart_SendByte((temp% 1000 / 100) + 0x30);  Uart_SendByte('.');  Uart_SendByte((temp% 100 / 10) + 0x30);  Uart_SendByte((temp% 10) + 0x30);  Uart_SendString("℃\r\n"); }
