Abaqus如何设置显式-隐式顺序求解(板料球形冲压及回弹过程)

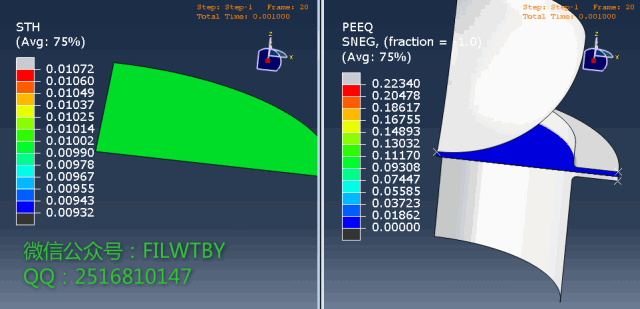

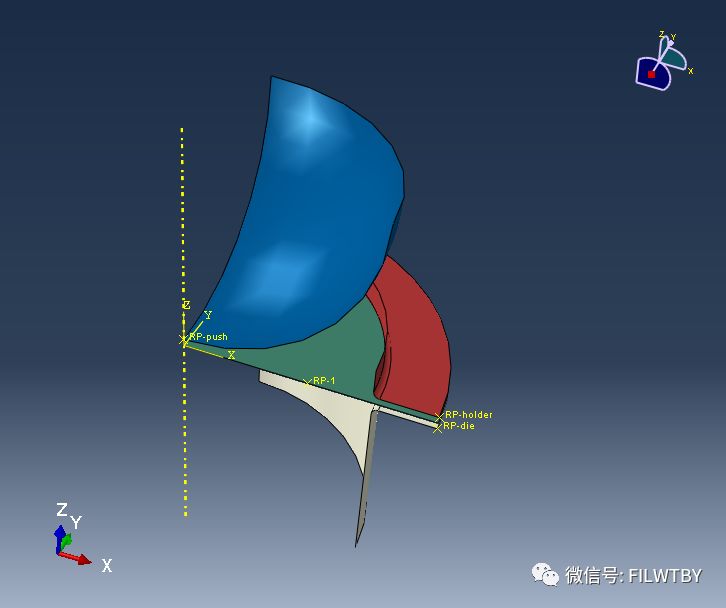

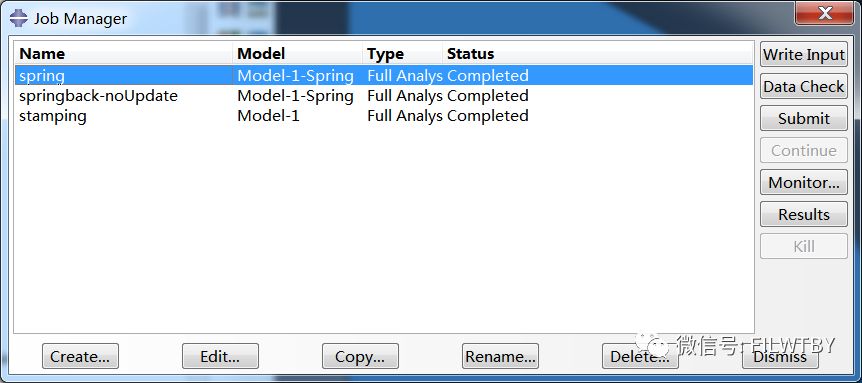

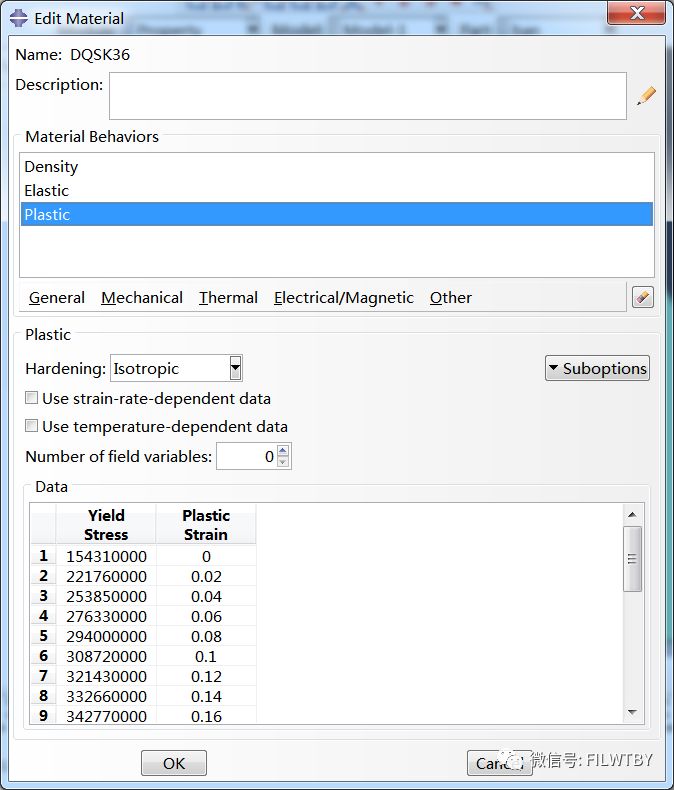

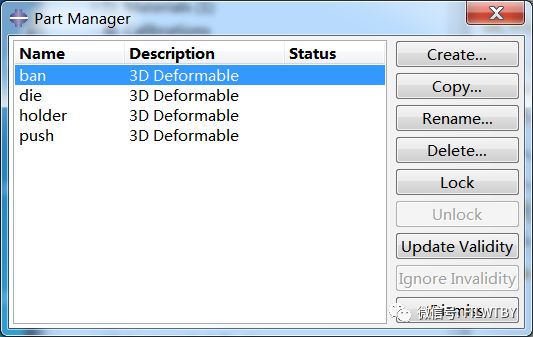

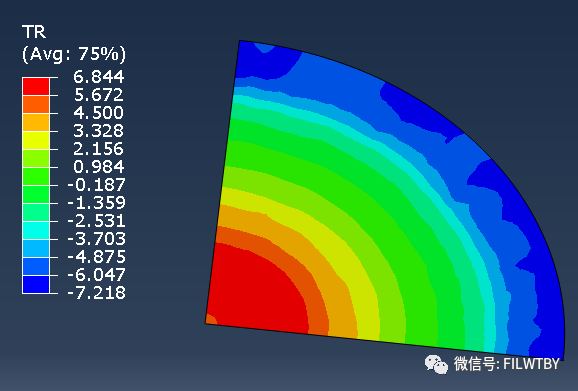

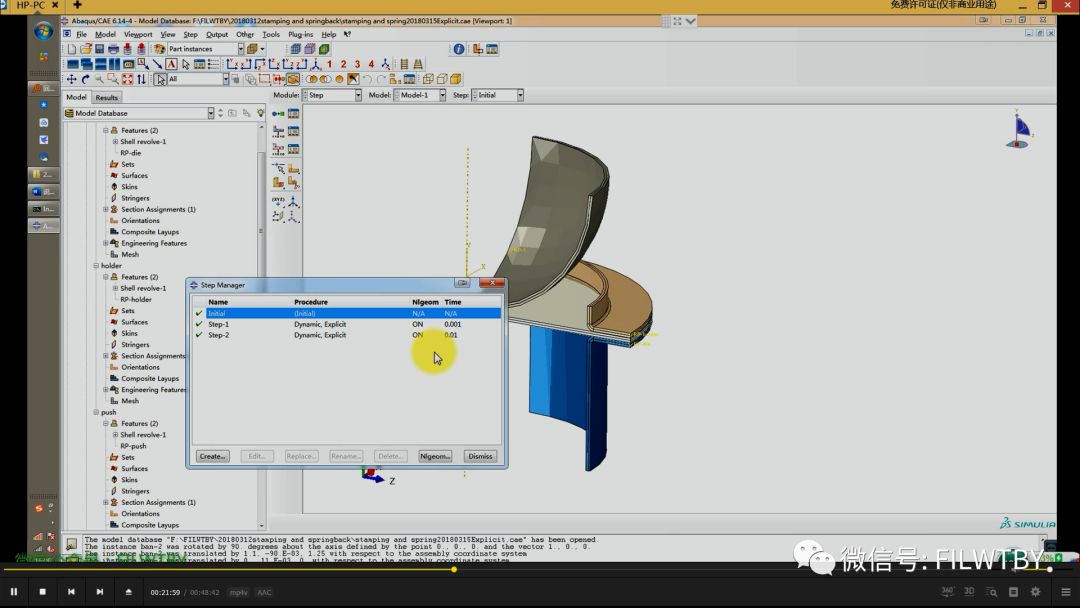

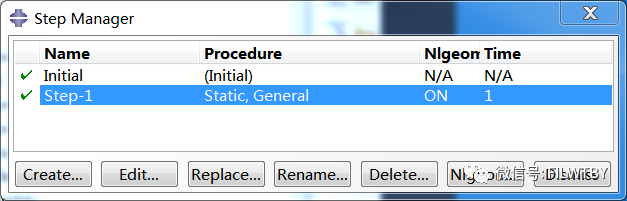

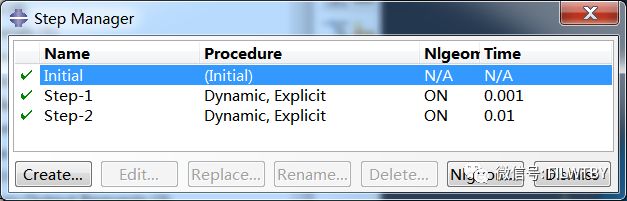

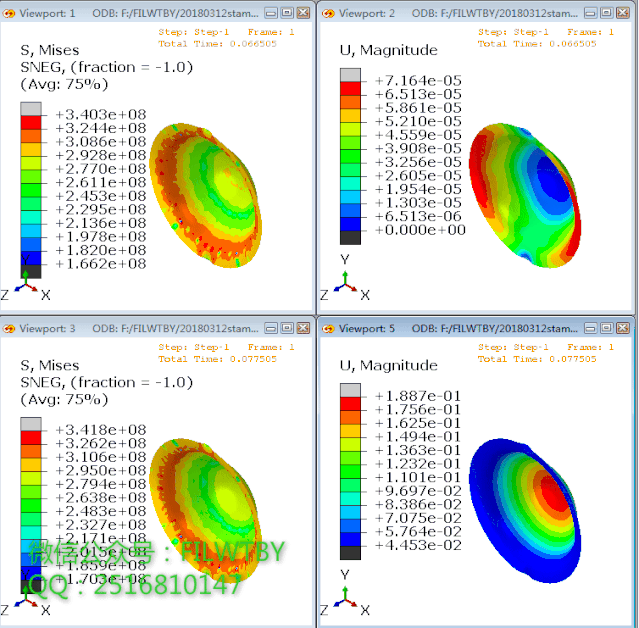

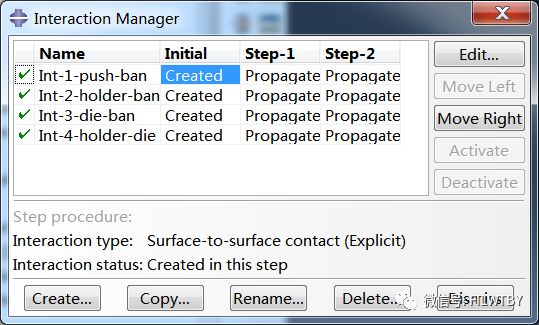

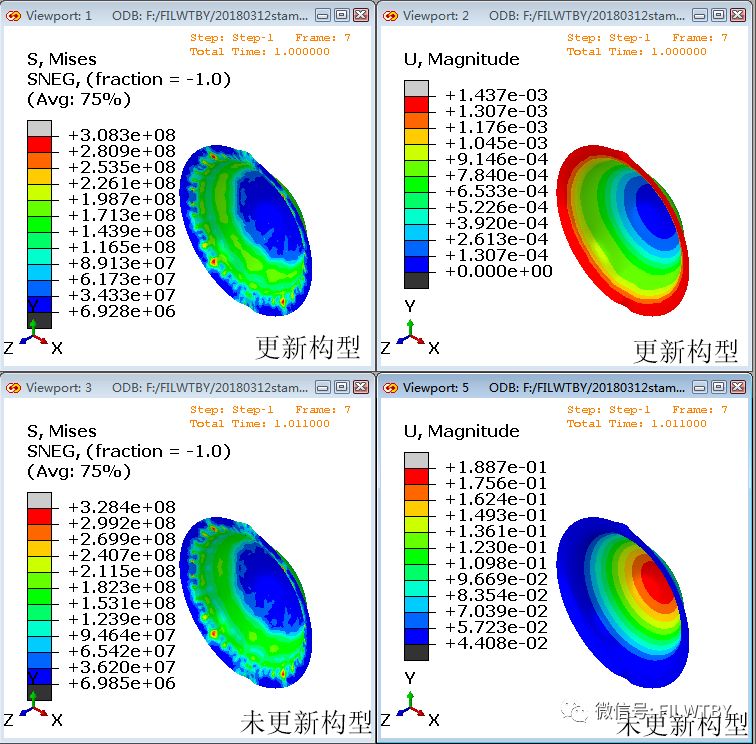

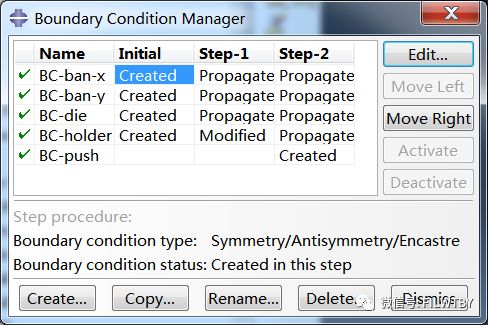

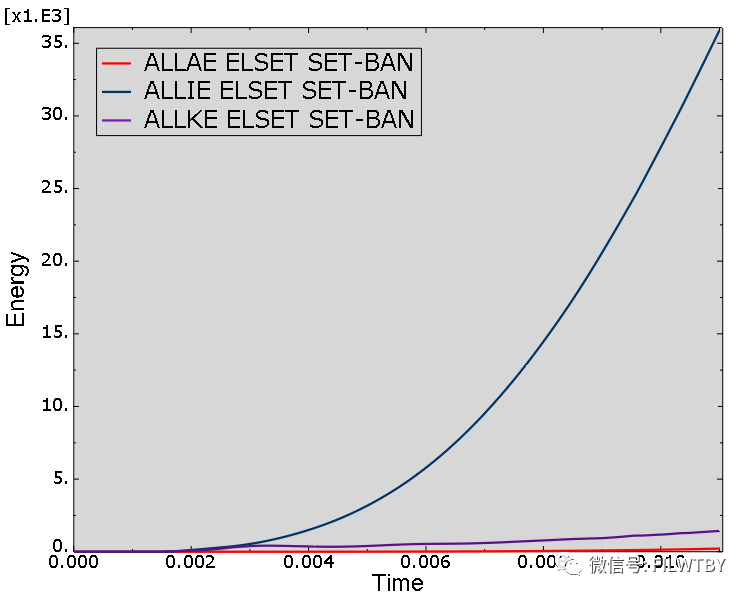

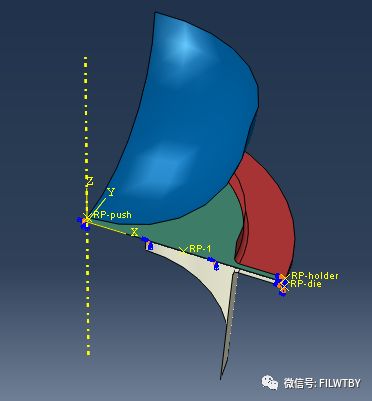

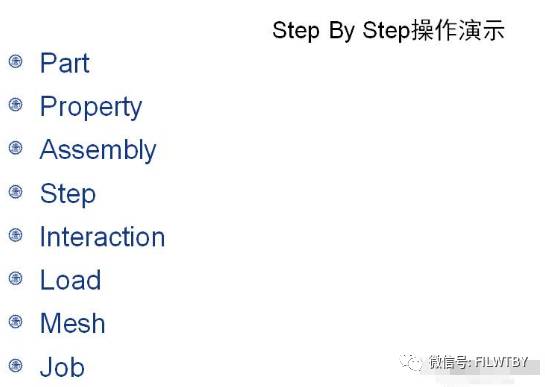

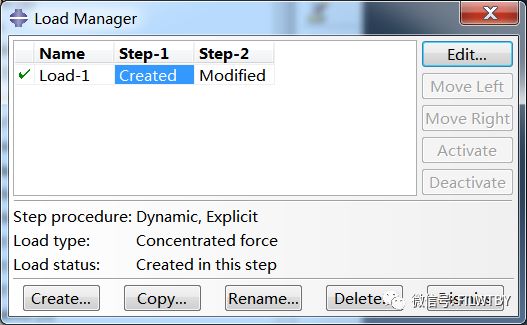

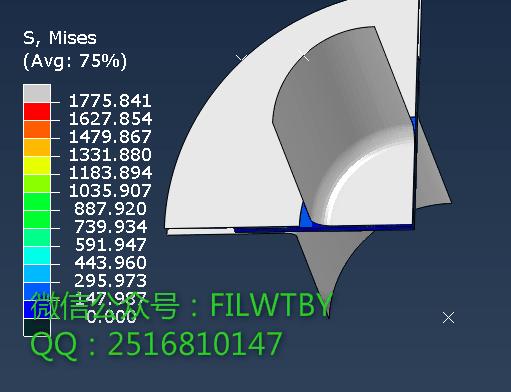

(1) 前言    全球制造行业的加工工艺正朝着高新技术的方向飞速发展，制造业的竞争已 经不纯粹是生产能力和生产成本的竞争了，核心竞争力更多的体现在技术创新技术应用和高端产品研发方面，为节约开发成本、提高研发效率和产品质量及自身竞争力，全球越来越多的公司开始在产品研发和制造流程中引入仿真技术。当前，金属及其它成形件在车船工业、航天工业、电子设备、仪器仪表等相关产品的各组件和零部件中占有着相当大的比例。金属塑性成形加工工艺的生产效率高、成本低，非常适于批量生产，这些特点使其成为制造业的重要加工工艺。    板材是一种长宽尺寸远大于厚向尺寸的常用钢材料，这种尺寸特性使其在变 形过程中的应力状态近似于平面应力状态，板材的这种应力状态使其在数值模拟时的难度大大降低。 板材广泛应用于建筑业、机械行业和电子行业，其中大部分被用于冲压成形生产中。 冲压是利用冲压模具的刚性优势，依靠模具对各种板材施加外力，使之形成与模具外部尺寸相近的形状。 利用冲压工艺制成的产品主要有汽车覆盖件、电池外壳、油箱、金属门窗、各种金属罩等。    随着生产制造水平的提高，很多产品对精度、成本的要求也越来越高，过去的依靠经验+试验的方法，进行模具制造和加工控制已越来越不能满足工程需要。引进数字化模拟技术，利用CAE软件分析和优化生产制造工艺势在必行。ABAQUS软件凭借其强大的仿真优势，能够很好地解决材料成型中所涉及的冲击、几何非线性、接触非线性等大变形问题。ABAQUS/Standard和ABAQUS/Explicit的非线性功能及显示分析和隐式分析功能的完美结合，可获得常规方法难以获得的金属成形过程中的温度场、应力场、应变场及回弹量等工艺参数，为提高工件的加工质量、选取设备吨级、制定合理的工艺过程提供依据。    弯曲成形的主要问题是回弹。回弹是指由于板料存在弹性变形，当弯矩卸载之后，板料产生弹性恢复的一种现象，这会导致弯曲件的精度变差，所以尽量减少回弹角度是得到高精度弯曲件的关键因素。 (2) Step By Step 建模操作图文演示 1.创建part 2.创建材料属性，截面属性并赋予给全部的part 3.装配 4.创建分析步 5.除了板料之外将其余part约束为刚体，并定义四个接触 6.切换到load模块，定义压边力和边界条件 7.划分网格提交计算查看结果结果云图： 减薄率云图： 使用显式算法的时候要检查一下动能和内能的大小关系，从下图可以看出，动能远小于内能，说明仿真成型的结果是可靠的。 8.将cae另存，copy之前的model 9.删除之前的分析步，重新创建static分析步；将除了板料之外的其余part抑制，删除接触和约束并创建predefined field。 10.最后提交计算查看结果 对比结果： 动画： 视频截图：

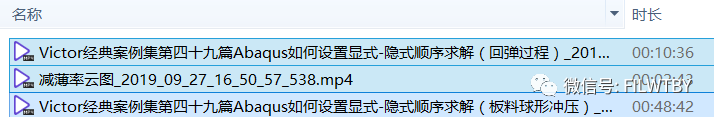

视频教程讲解要点：1. 球形冲压显式分析过程

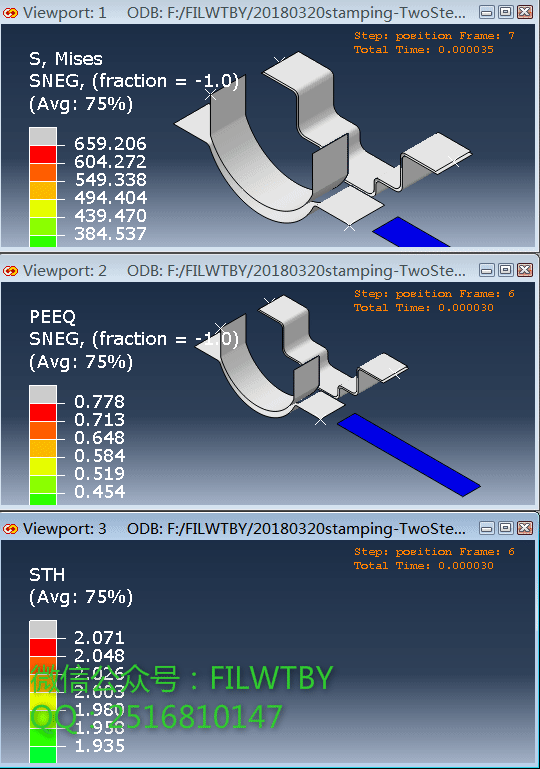

2. 将显式分析结果导入(导入注意事项)3. 如何设置边界边界条件4. 如何对结果进行解读5. 如何绘制减薄率云图相关案例：1.
