有许多第一次装机的朋友，对于硬件的安装还算顺利，可是对于主板上各种类型的接线，有一种手足无措之感。本文针对于此，将主板上各接口和对应的线简单介绍一下。

电源线

电源接口一般是两个，分别是主板供电24P接口，处理器供电8P，外加上显卡的独立供电接口。

• 主板供电

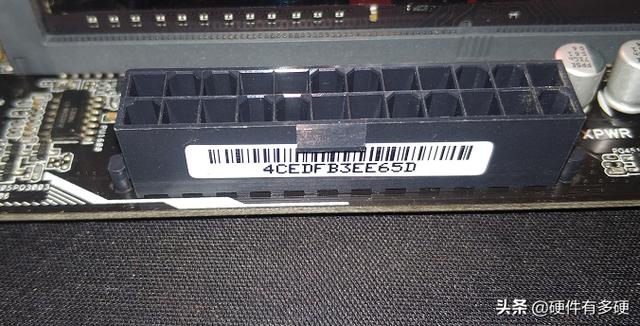

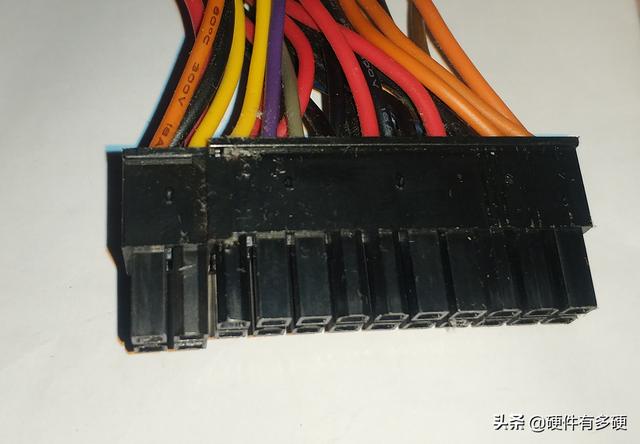

一接口规格为24P针脚，也有一些旧主板或者低端的采用20P针脚，对应的电源线接头也是24P，其中左侧的4P可以拆卸，以适配20P主板。

---

• CPU供电

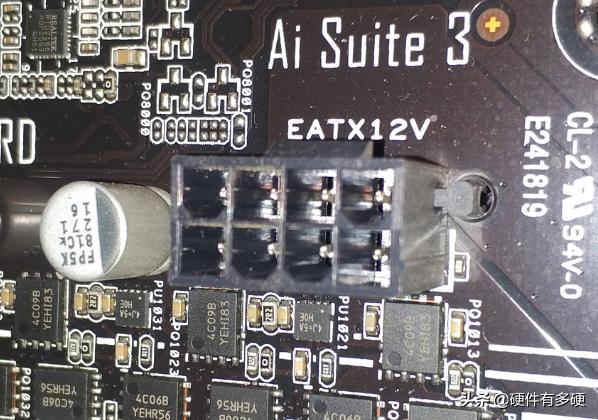

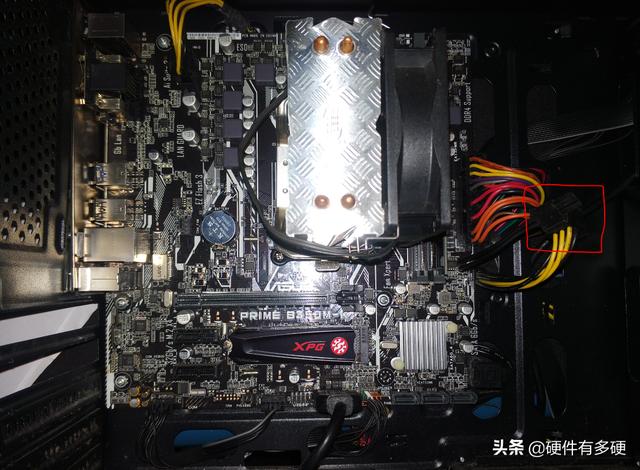

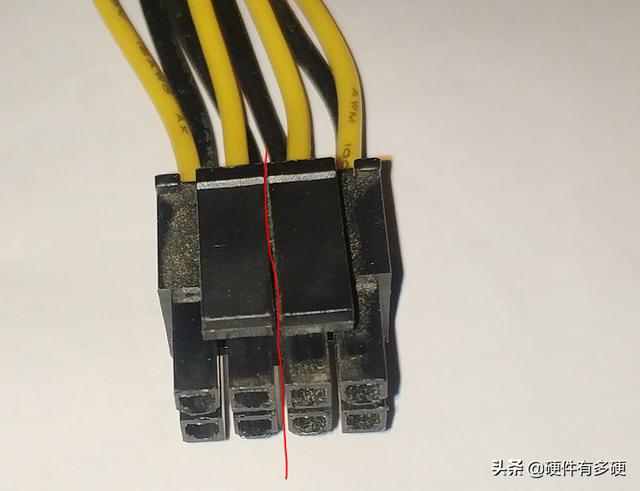

这个接口一般在处理器附近，我的这块主板是8P接口，也有一些是4P接口，英文EATX 12V意思是给CPU供电的+12v接口。对应的接口如下图，在红线处可以拆分，以适配4P的CPU供电。

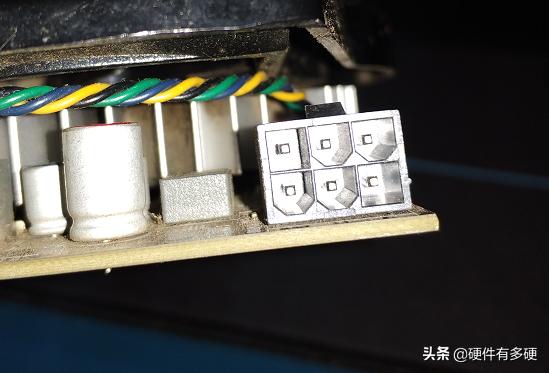

显卡的供电一般也是6P或者8P，电源接头和CPU供电很相似，但是CPU供电可以拆分为4+4，而显卡供电接头只能拆分为6+2，用来适用6P的显卡接口，知道这两个的不同，就很容易分辨。

---

机箱前面板连接线

新手装机最为头疼的应该就是机箱的前面板连接线，现在大部分都叫它跳线，其实也不严谨。机箱前面板一般有USB2.0/3.0接口、耳机麦克风、电源键、重启键、开关指示灯、硬盘指示灯这几种。

• USB2.0和USB3.0

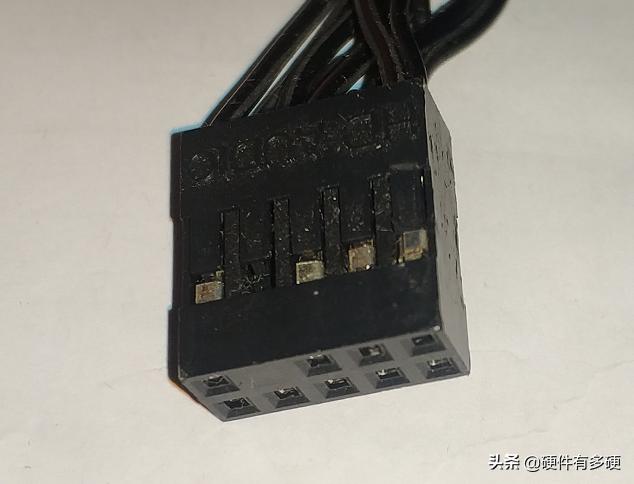

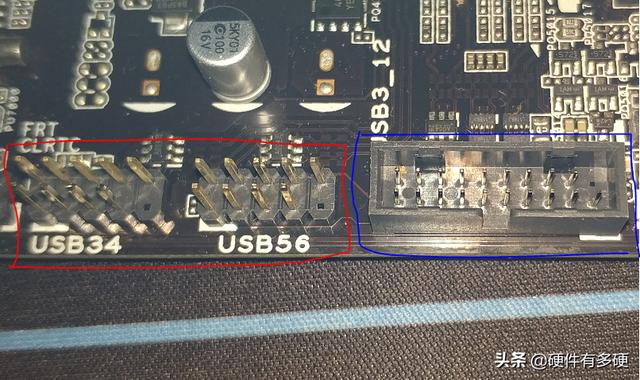

左边两个是USB2.0接口，可以看到它的针脚在最边上缺失一个，这个是重要标志，可以和机箱上的USB线相对应。

比较大块的蓝色是USB3.0接口，和上图主板右侧的接口相对应，这些都是防呆设计，插反了根本接不上。

还有的主板集成USB3.1，它对应的颜色是红色。

---

• 电源重启和指示灯

大多数主板都会把这几个接口集成在一起，但是在机箱上的连接线仍然是分开的，没有做到模块化设计。

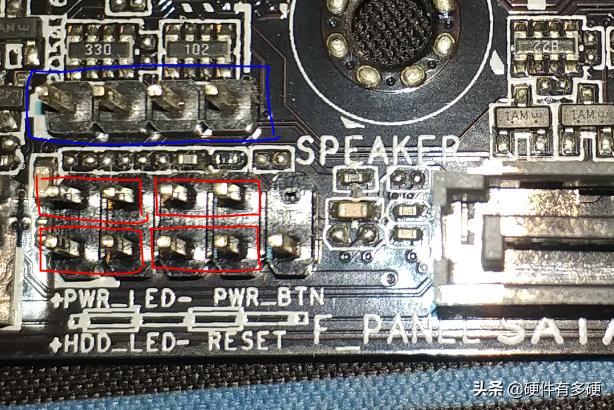

蓝色方框内是SPEAKER，这是机箱蜂鸣器的接头，有些机箱缩水没有蜂鸣器就不用接。

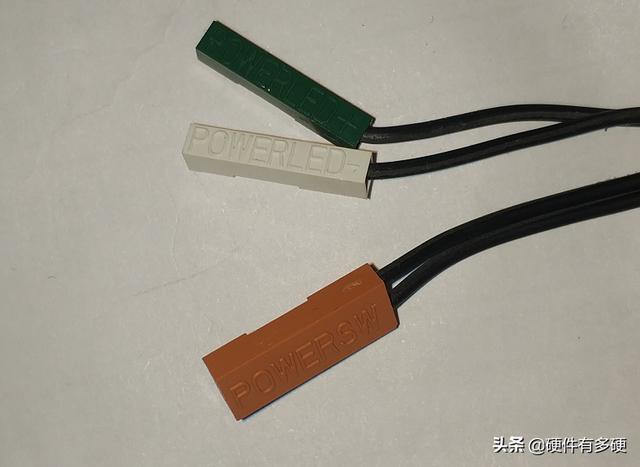

根据下面的英文提示，红框左上的两根是电源指示灯，红色右上的是电源开关。下图是对应的机箱线，绿白两根是电源指示灯(POWER LED+/-),这两个正负极不能插反。下面的是电源开关(POWER SW)。

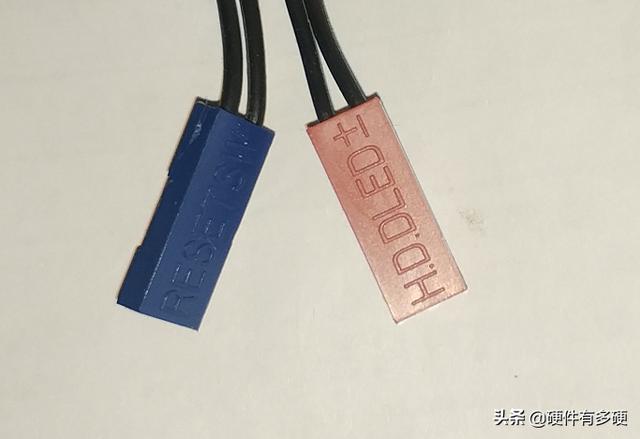

红框左下的是硬盘工作指示灯，对应的是红的HDD LED+/-，这个同样不能插反。右下的是重启，对应的蓝色的RESET SW。

最重要的是电源和重启不分正负极，硬盘灯和电源灯要区分。

---

• 前置音频

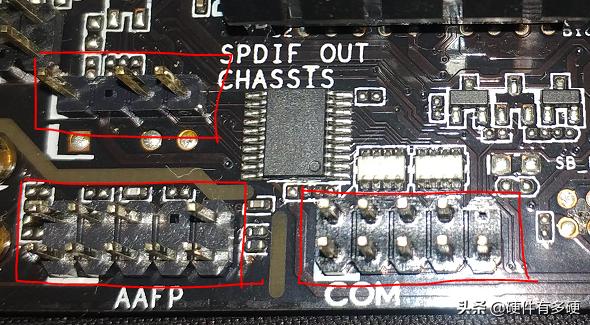

图中左下框的AAFP就是机箱面板的音频ADUIO针脚接口，这个接头/接口同USB的很相像，但是针脚缺失的位置不同，所以不能通用。

这里还要简单介绍下图上另外两个，它们不太常用。右侧红框的COM接口，这是老式的串口，现在基本没什么用。上面的SPDIF OUT是索尼飞利浦音频数字接口，机箱一般不集成，网上有专门卖这种数字音频板。

---

风扇接口

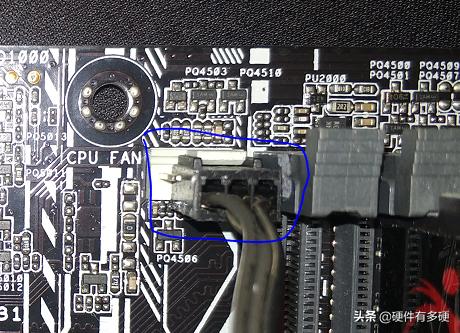

主板一般集成两个风扇电源接口，分别是CPU风扇，负责给CPU散热器风扇供电。

还有一个是机箱风扇供电接口,上面写的是CHA-FAN。

针脚都是四个，可以插调速风扇，也能兼容三针的风扇，这样的是固定转速风扇。

通常CPU风扇比较靠近处理器，而机箱风扇一般在主板中间位置，这两个接口是通用的，不过最好不要插错。如果把CPU风扇查到了机箱那个口，虽然同样会转动，但是开机时会检测到CPU风扇是空的，然后会报错要求按F1跳过，很麻烦。

---

其他

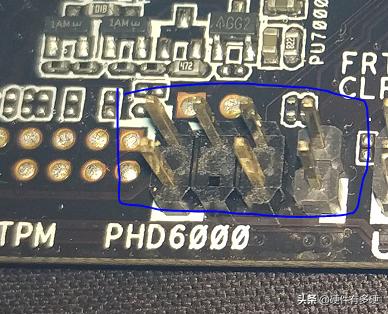

不同的主板上还会有一些普通用不到的接口，像这个PHD6000是诊断卡接口。

剩下的基本上都是硬件接口，这些根据需要进行安装，并不一定非要插满。

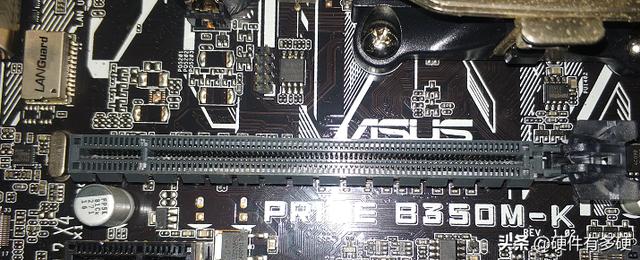

显卡

M.2硬盘

SATA

---

总结

本文主要是为了帮助新手朋友初步认识一下各种接线方法，可以说主板上常见的接口基本上都介绍到了。主板接线不是多难的技术活，但是个细心地活，除了接的正确，最好还要把线理的清清楚楚才好。

将多余的尽可能放到背面，保证主板周边基本没有凌乱线材，这样可以形成良好的风道，帮助主机散热。

本文结束，谢谢。
