升级Mastercam后处理！what？？从来都是只听说过软件升级，后处理还能升级，这是什么东东？看我慢慢说道：

在Mastercam不同版本下，后处理原理相同的，但是不同版本格式是稍微不同的，直接调用是不行的；

低版本的V9后处理等只需要一个“”.PST“”文件即可，只需选择后处理就可以了，但是到了高版本需要机床、控制、后处理三个文件(我们俗称的“”三剑客“”)，有些麻烦吗？不，如果后处理文件在做好机床和控制环境后，一样直接替换后处理就可以了。

我们先看看v9后处理格式

   "%", e

      *progno, e

      "(", sprogname, ")", e

      #"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e

      #pbld, n, *smetric, e

      #pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e

      sav_absinc = absinc

      if mi1 <= one, #Work coordinate system

        [

        absinc = one

        #pfbld, n, sgabsinc, *sg28ref, "Z0.", e

        #pfbld, n, *sg28ref, "X0.", "Y0.", e

        #pfbld, n, "G92", *xh, *yh, *zh, e

        absinc = sav_absinc

        ]

      pcom_moveb

      c_mmlt #Multiple tool subprogram call

      ptoolcomment

      comment

      pcan

      if stagetool >= zero, pbld,"/", n, *t, "M6", e

      pindex

      if mi1 > one, absinc = zero

      pcan1, pbld, n, *sgcode, *sgabsinc, "G54", pfxout, pfyout,

        pfcout, *speed, *spindle, pgear, strcantext, e

      pbld, n, "G43", *tlngno, pfzout, scoolant, next_tool, e

      absinc = sav_absinc

      pcom_movea

      toolchng = zero

      c_msng #Single tool subprogram call

ptlchg0         #Call from NCI null tool change (tool number repeats)

      pcuttype

      pcom_moveb

      c_mmlt #Multiple tool subprogram call

      comment

修改Mastercam后处理，或许很多人觉得太高大上，毕竟不是每个人都能做到的，好多人只是停留在软件应用阶段，那么如果你有个低版本的后处理，如何变化到高版本的后处理，然后直接调用就可以了，对,就是这个思路！！

如何升级？？？ 举例从v9到x9升级来说明：

1. 在x9的主界面下，按Ait+C呼出Mastercam的程序扩展空能

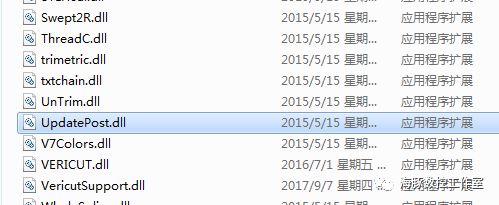

2. 选择Updatepost.dll

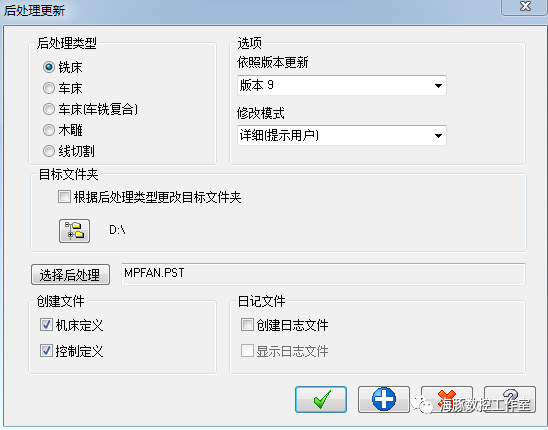

3.确认你的后处理类型，选择你原有后处理版本(例如从v9升级到x9，选择x9)，选择后处理文件夹，然后选择低版后处理文件，选择是否创建机床和控制文件，其余的可以忽略，然后确定！

4.这时候再看原文件位置，会多出一个文件，一个是新升级后x9版的后处理，一个是原来v9版的后处理文件备份.

截取一段看一下，后处理和原来的格式不一样了吧，多了很多美元$符号。对！这就是高版和低版后处理的区别

psof0$           #Start of file for tool zero

      psof$

psof$            #Start of file for non-zero tool number

      pcuttype

      toolchng = one

      if ntools$ = one,

        [

        #skip single tool outputs, stagetool must be on

        stagetool = m_one

        !next_tool$

        ]

      "%", e$

      *progno$, e$

      "(", sprogname$, ")", e$

      #"(DATE=DD-MM-YY - ", date, " TIME=HH:MM - ", time, ")", e

      #pbld, n, *smetric, e

      #pbld, n, *sgcode, *sgplane, "G40", "G49", "G80", *sgabsinc, e

      sav_absinc = absinc$

      if mi1$ <= one, #Work coordinate system

        [

        absinc$ = one

        #pfbld, n, sgabsinc, *sg28ref, "Z0.", e

        #pfbld, n, *sg28ref, "X0.", "Y0.", e

        #pfbld, n, "G92", *xh, *yh, *zh, e

        absinc$ = sav_absinc

        ]

      pcom_moveb

      c_mmlt$ #Multiple tool subprogram call

      ptoolcomment

      comment$

      pcan

      if stagetool >= zero, pbld,"/", n$, *t$, "M6", e$

      pindex

      if mi1$ > one, absinc$ = zero

      pcan1, pbld, n$, *sgcode, *sgabsinc, "G54", pfxout, pfyout,

        pfcout, *speed, *spindle, pgear, strcantext, e$

      pbld, n$, "G43", *tlngno$, pfzout, scoolant, next_tool$, e$

      absinc$ = sav_absinc

      pcom_movea

      toolchng = zero

      c_msng$ #Single tool subprogram call

ptlchg0$         #Call from NCI null tool change (tool number repeats)

      pcuttype

      pcom_moveb

      c_mmlt$ #Multiple tool subprogram call

      comment$

      pcan

      pbld, n$, sgplane, e$

      pspindchng

      pbld, n$, scoolant, e$

      if mi1$ > one & workofs$ <> prv_workofs$,

好了，赶紧去试试吧！出个程序看看！！

另外告诉你X9-2018后处理通用，如果从v9直接升级到2018不成功的话，建议可以先试着升级到X9，再升级到2018.........................

本文章需要补充太多，篇幅有限，在此省略无数，下次补充！！
