★引言

不同规格的硬盘上会使用不一样的接口

如上图所示，视固态硬盘大小不同，其接口也是多种多样的，简直让人眼花缭乱。

较常见的固态硬盘接口

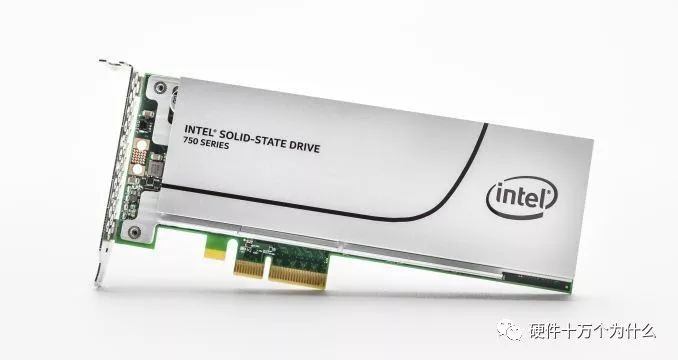

较常见的固态硬盘接口是SATA、SATAe、U.2、mSATA、M.2、PCIe和SAS，除了以上的接口之外，还有一些接口不是过时就是太罕见了，例如ZIF、IDE、FC和CFast。

★SATA

◇简介

串行ATA(Serial ATA: Serial Advanced Technology Attachment)是一种计算机总线，负责主板和大量储存装置(如硬盘及光驱)之间的数据传输，主要用于个人计算机。

SATA接口

SATA与串行SCSI(SAS: Serial Attached SCSI)的两者扁平电缆兼容，SATA硬盘可接上SAS接口。

◇发明日期

SATA发明于2003年。

◇带宽

现时，SATA分别有SATA 1.0 ( 1.5 Gbps) 、SATA 2.0 (3.0 Gbps) 和SATA 3.0 (6.0 Gbps) 三种规格。

◇NVMe支持

SATA不支持NVMe。

★SATA Express

◇简介

SATA Express(英文：Serial Advanced Technology Attachment Express，亦可缩写为Serial ATA Express，也有坊间的非官方缩写SATAe)是一种基于SATA和PCI Express(PCIe)而来的高速计算机总线，用于SATA、PCIe存储装置，最初是作为SATA 3.2版标准发表。

主板上有两个SATA Express接口(浅灰色)，它们右边是常见的SATA接口(深灰色)

SATA Express主控端线缆接口

SATA Express本身配备了新的物理连接界面，端口可向下兼容原有SATA标准的SATA连接线插头。即一个SATA Express接口可以连接一个SATA Express SSD或两个SATA SSD。

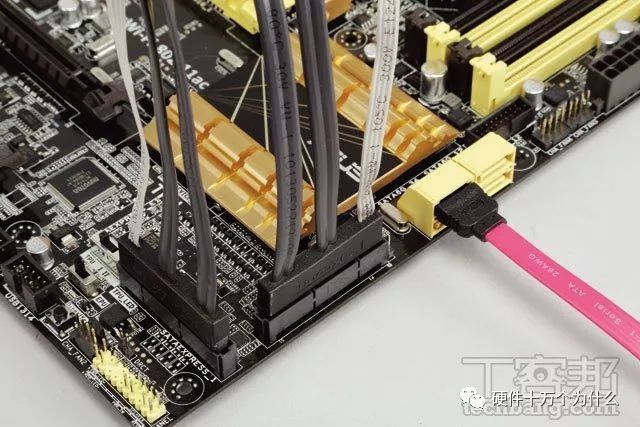

实际和SATA比一比，SATA Express在主控端得占用3个连接器

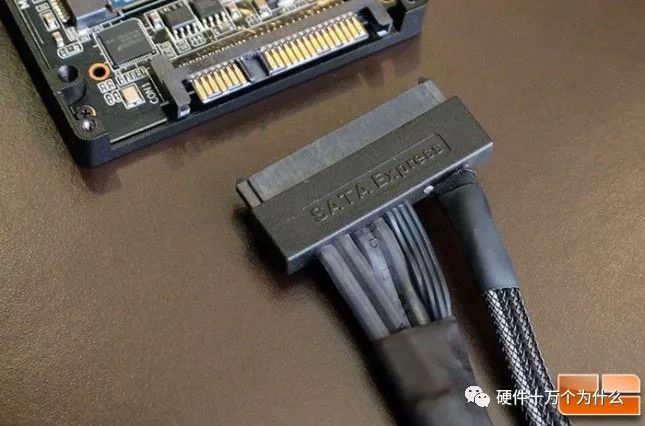

SATA Express线缆的设备端接口-1

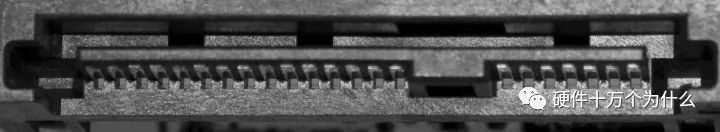

SATA Express线缆的设备端接口-2

在最终设计中，SATA Express线缆的另一端将类似于当前的SATA接口(数据+电源)，因此它可以直接插入硬盘。

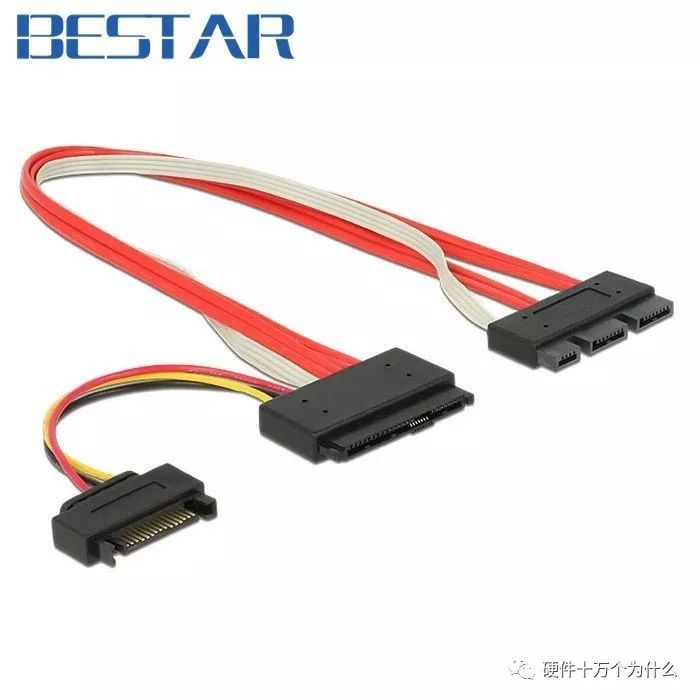

SATA Express线缆

上图是SATA Express线缆，从左到右分别是SATA电源接口、设备端接口和主控端接口。

◇发明日期

SATA Express 发明于2013年。

◇带宽

带宽最高达16Gbps。

◇NVMe支持

基于PCIe的SATA Express支持NVMe。

★U.2

◇简介

U.2是一种2.5英寸SSD的接口，原先叫SFF-8639。

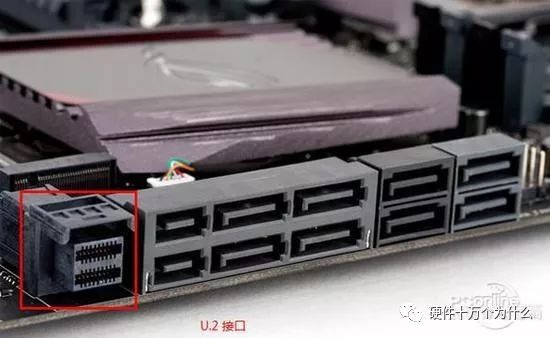

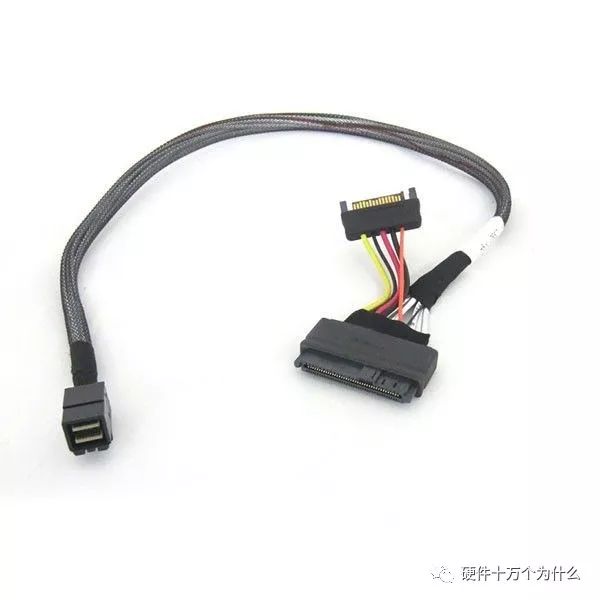

主板那一端则是mini SAS(SFF-8643)接口

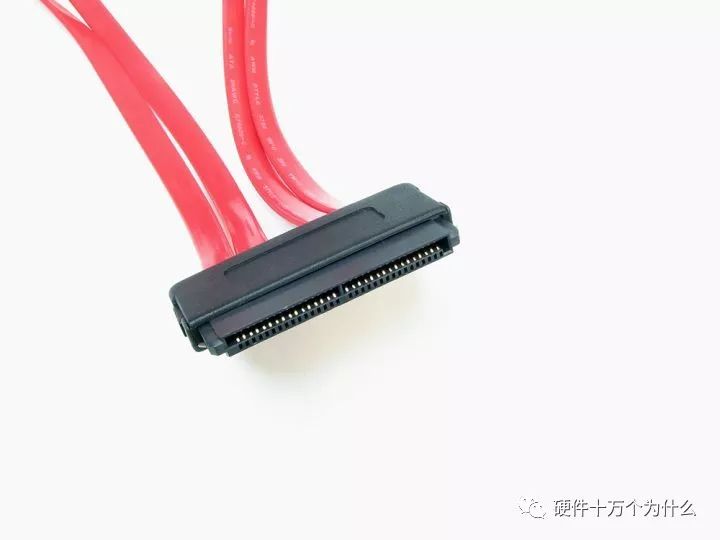

设备端的U.2线是一端接在SATA电源上，一端接在U.2硬盘的数据口

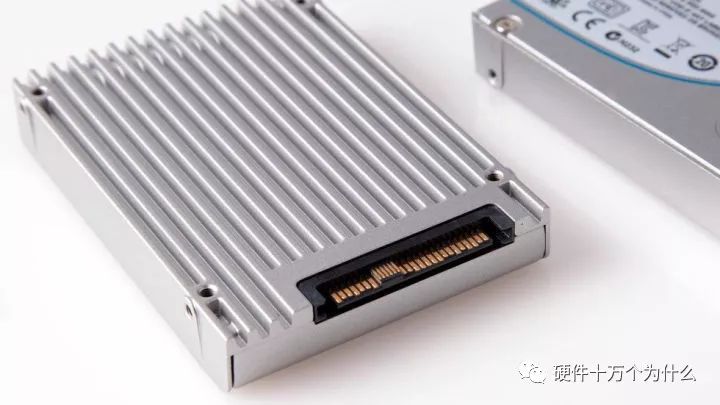

U.2 SSD

◇发明日期

2015年，SFF-8639被Intel正式命名为U.2。[3]

◇带宽

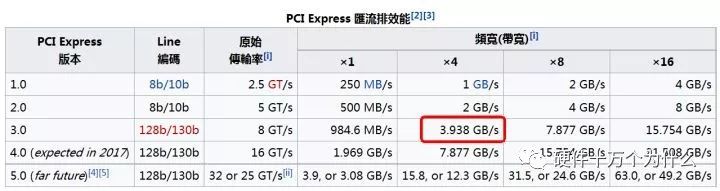

U.2接口带宽走PCI-E 3.0 x4，理论传输速度高达32Gbps。[4]

◇NVMe支持

U.2接口支持NVMe标准协议。

★mSATA

◇简介

mSATA
(mini-SATA)是迷你版本SATA接口，外型和电子接口与mini PCI-E完全相同，但电子信号不同，两者互不兼容。

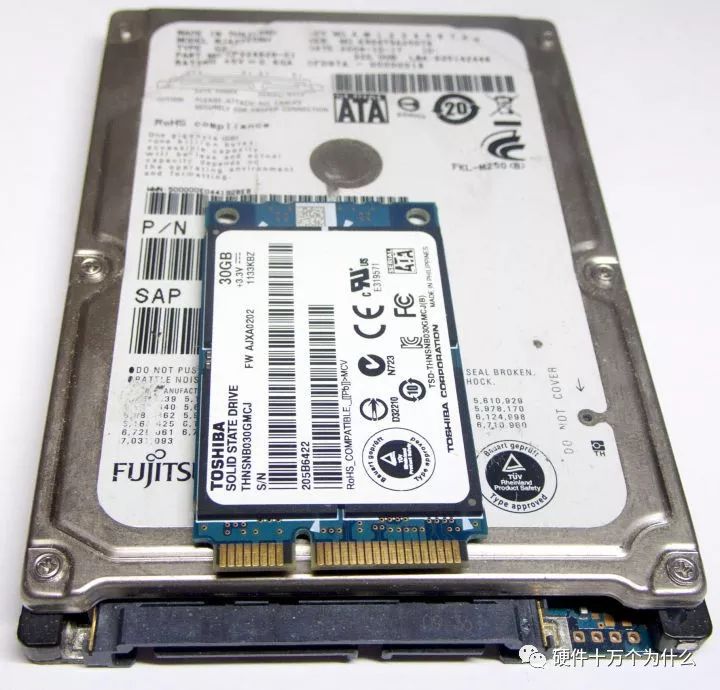

上:mSATA固态硬盘下: 2.5" SATA硬盘

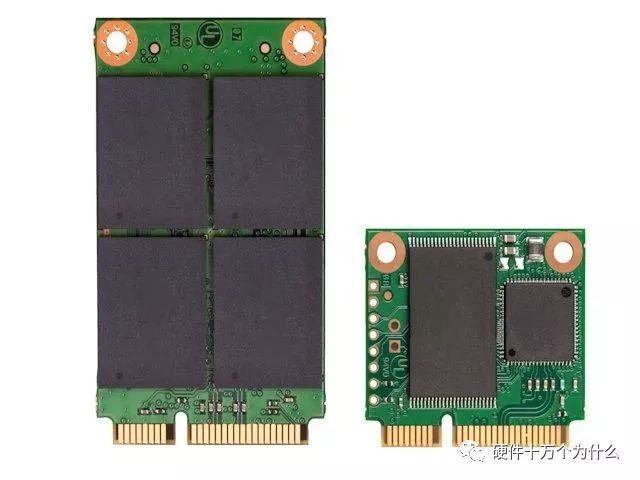

左: Full Size；右: Half Sized

mSATA 拥有 Full Size 及 Half Size 版本，其中 Full Sized mSATA SSD 尺寸为 50.8mm x 29.85mm，Half Sized mSATA SSD 尺寸则为 26.8mm x 29.85mm。[5]

诸多原因没能让mSATA 接口火起来，反而被更具升级潜力的M.2所取代。

◇发明日期

mSATA发明于2009年。

◇带宽

mSATA的最高带宽依然没有摆脱SATA3的速度——6Gbps。

◇NVMe支持

mSATA不支持NVMe。

★M.2

◇简介

定义

M.2，前身为Next Generation Form Factor (NGFF)，是一种计算机内部扩展卡及相关连接器规范。它采用了全新的物理布局和连接器，将取代PCI Express Mini Card及与PCI Express Mini 相容的mSATA标准。

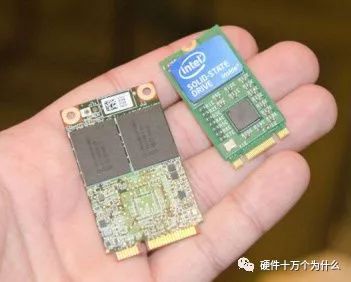

mSATA SSD (左) 与 M.2 2242 SSD (右) 的尺寸对比

尺寸

M.2标准允许模块宽度为12、16、22和30毫米，长度16、26、30、38、42、60、80和110毫米。

M.2接口(2242、2260和2280)

市售的M.2扩展卡主要是22毫米宽，长度有30、42、60、80和110毫米等规格。例如：2242表示22毫米宽, 42毫米长，2280表示22毫米宽, 80毫米长。

缺口

目前，M.2 SSD具有以下三种类型缺口：B，M或B + M。

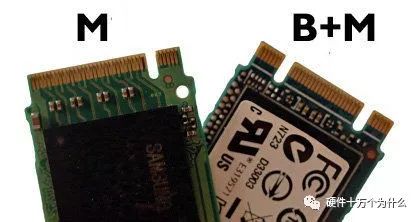

M和B + M

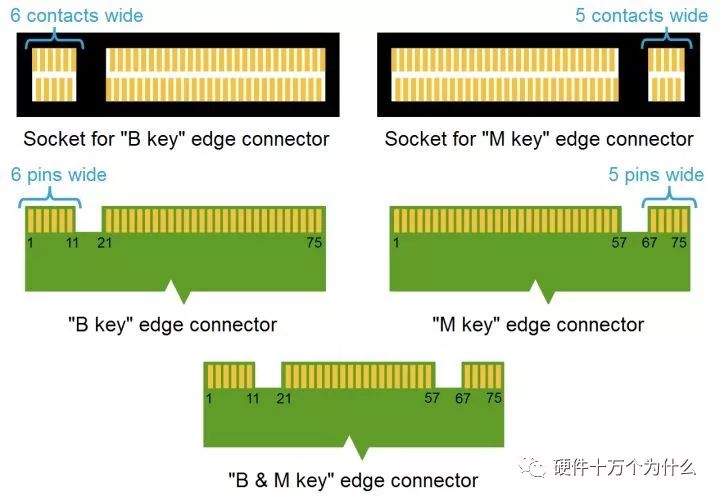

B与M位置的M.2锁定槽，各针在M.2的两侧排列

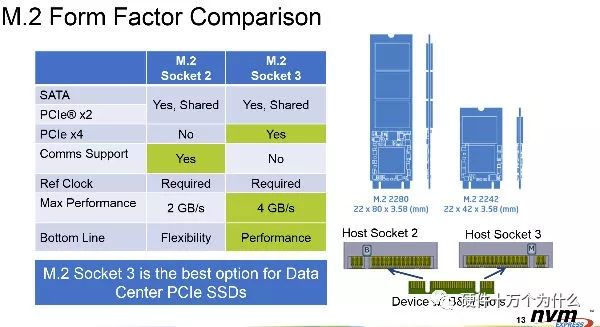

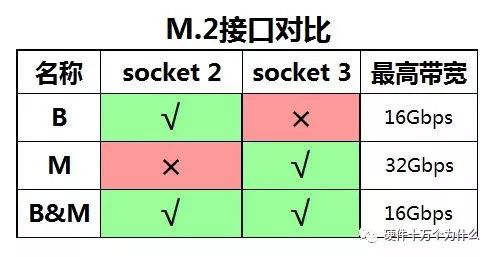

此外，用于SATA或双通道PCI Express (PCIe ×2)的M.2插座卡口被称为"socket 2 configuration"或者"socket
2"，用于四通道PCI Express (PCIe ×4)的插座卡口被称为"socket 3 configuration"或"socket
3"。
