在绘制工程图时，一定要遵守图线的画法规定，那么，图线有哪些画法规定呢？下面我通过正误对比，帮助你快速记忆，赶快收藏吧。

一、图线的画法规定

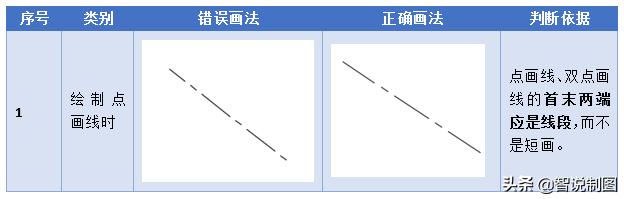

1、绘制点画线

知识点拨：

点画线并不是由点、线段和间隔组成的，而是由短画、线段、间隙组成。

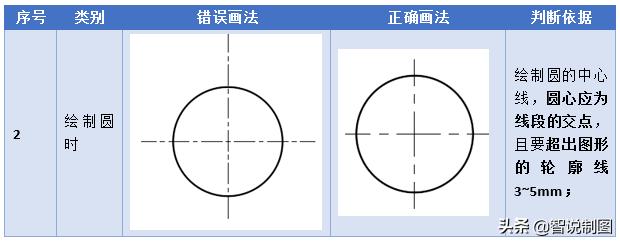

2、圆的绘制

知识点拨：

画圆时，很多初学者直接用圆规画圆，正确的做法是：

画圆时：(1)先画对称中心线(由互相垂直的两条点画线构成)(2)再用圆规画圆。

3、虚线的画法

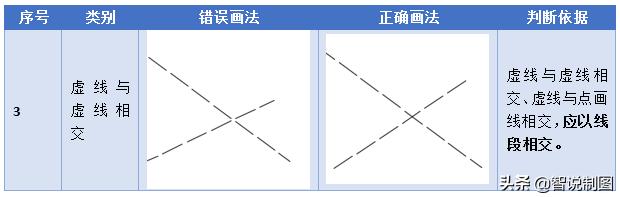

(1)虚线与虚线相交

(2)虚线与粗实线

知识点拨：

注意分清情况：

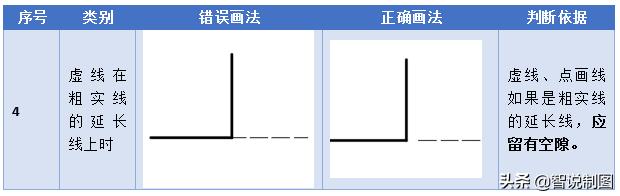

1)虚线在粗实线的延长线上，留间隙；

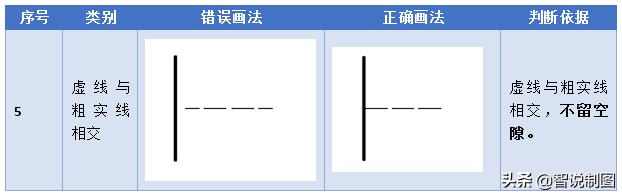

2)虚线与粗实线相交，不留间隙。

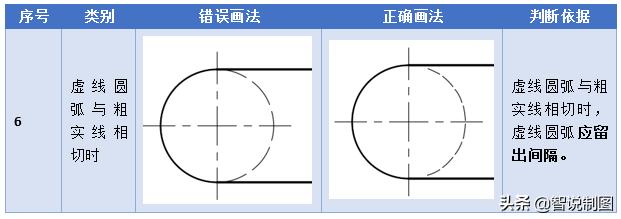

(3)虚线圆弧的画法

二、画法注意的问题

图线画法，要做到：线型分明，图线清晰。

1、准备好铅笔

至少两支铅笔：

2B：绘制粗实线，削成扁平状；B(2H)绘制细实线、细虚线、细点画线，波浪线，削成圆锥状。削好后，最好在砂纸上磨一下，这样绘图时，不会产生过多的铅笔粉尘。圆规的铅笔芯应削成圆锥状，但尖端要有小的圆角，太尖容易断。

2、画线时要注意：

(1)为使图面清洁，可将已画好的图线用干净纸覆盖起来，并擦干手上的汗；

(2)看准后，一次性绘制图线，不能来回画线；

(3)画图时，用力要适度，只有确保图线正确时，才加粗图线。

(4)反复修改图线，会导致图不干净，所以要先想好，再绘制。

(5)擦完图线时，一定要清理图面的粉尘，干净后再画。
