开胃菜

在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值(以正半波幅值为准)的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；

负相序：分别达到最大值的次序为A、C、B。

步入正题

在这之前请对号入座，如果感觉自己想像力比较强大，就看图解法，如果认为自己逻辑能力强就瞅瞅公式法。如果认为自己是孤独求败的学霸，那就图解法和公式法都鸟瞰下。

前方高能！！！

！

！

！

！

！

！

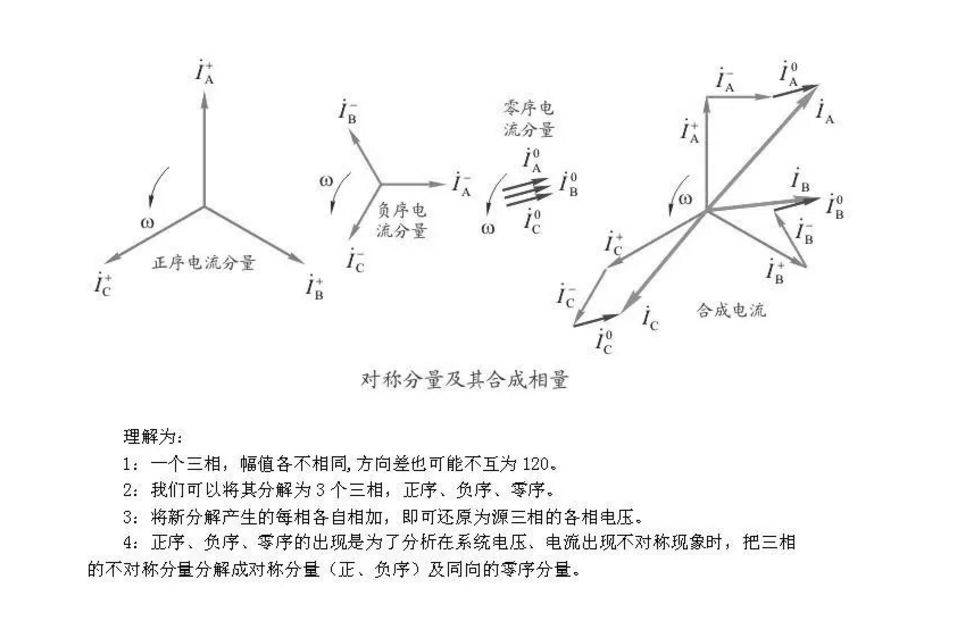

对称分量法

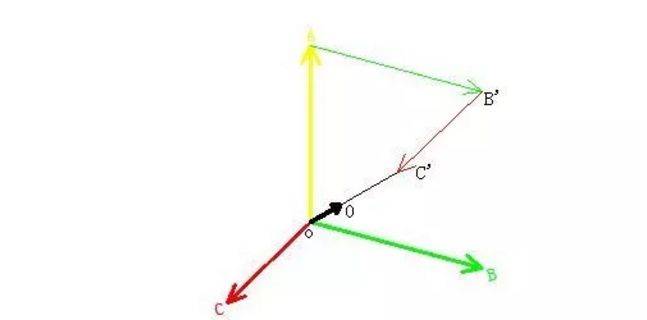

作图求零序

心法口诀：三个相量不动，相量相加后➗3，即为零序。

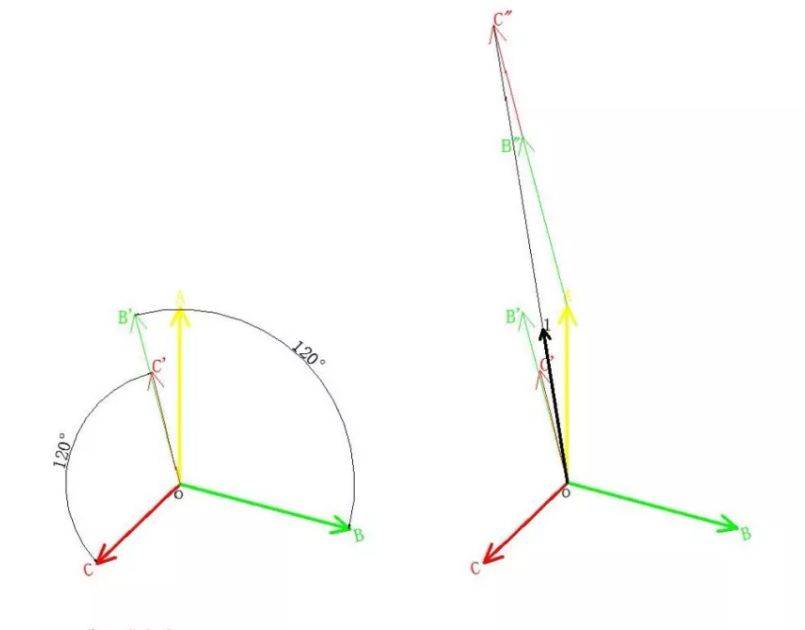

作图求正序

心法口诀：将bc相指针拨动到a相附近，即b相逆时针旋转120°，c相顺时针旋转120°，此时三相量相加(较长)➗3，即为正序。

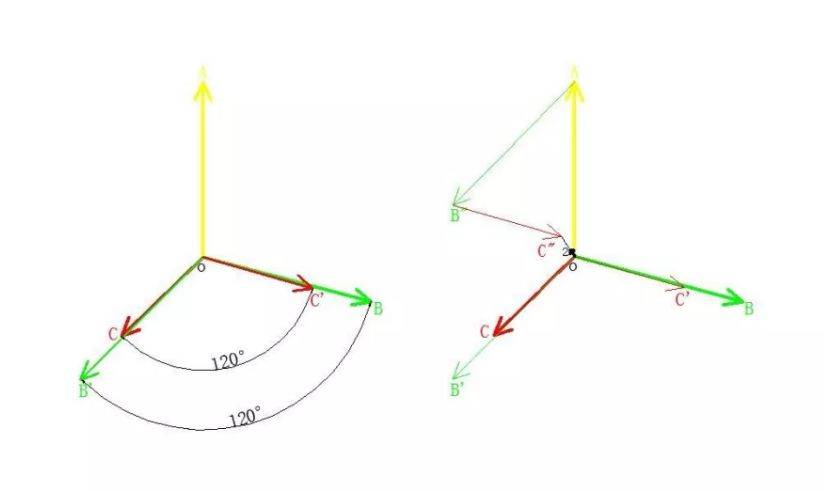

作图求负序

心法口诀：将bc相指针拨动互换位置附近，即b相顺时针旋转120°，c相逆时针旋转120°，此时三相量相加(较短)➗3，即为负序。

公式法

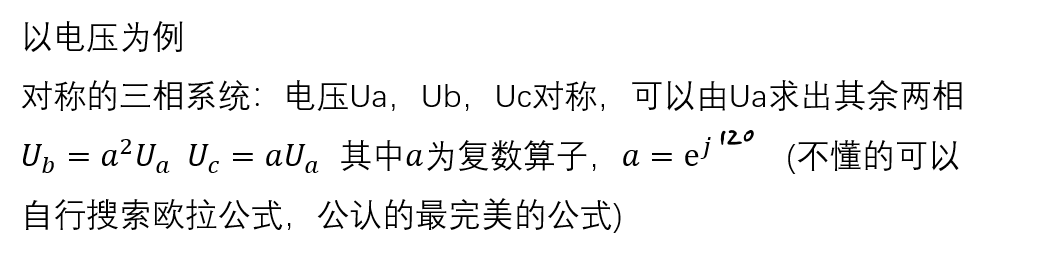

1·引入复数算子

在正序中，A相领先B相120°，一般情况下，以逆时针为正，所以B向量可以由A向量经过240°旋转得到，C向量可以由A向量经过120°旋转得到。

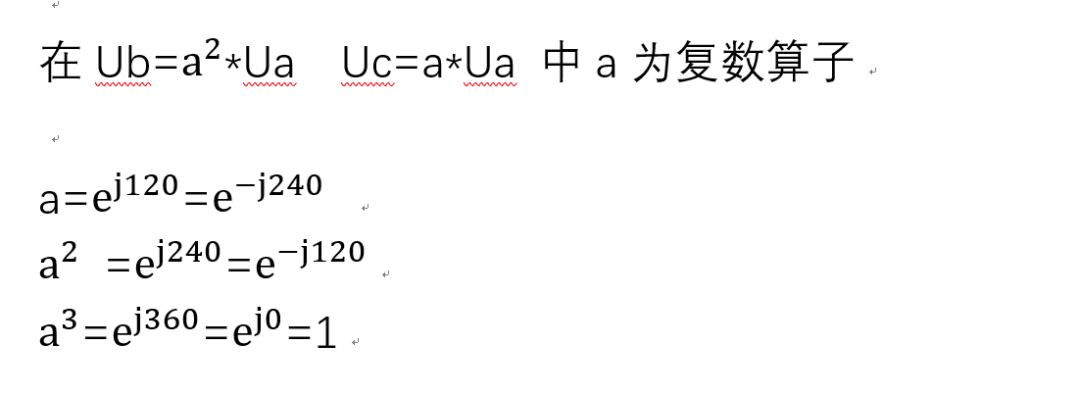

乘以a相当于逆时针旋转120°，乘以相当于顺时针旋转120.

a=cos120°+jsin120°

(欧拉公式)

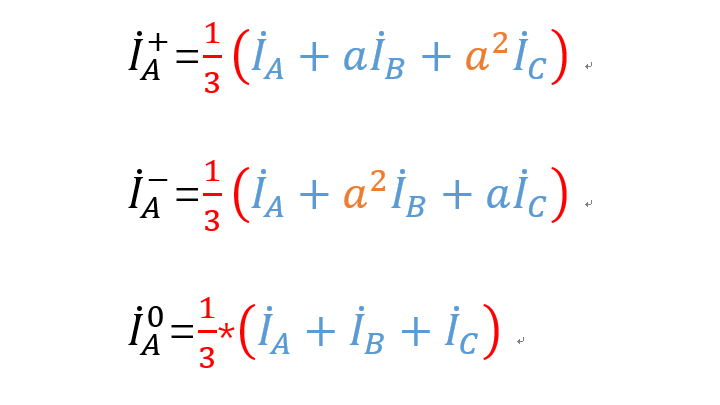

2·已知三相电流向量(含幅值相角)，求正序负序零序

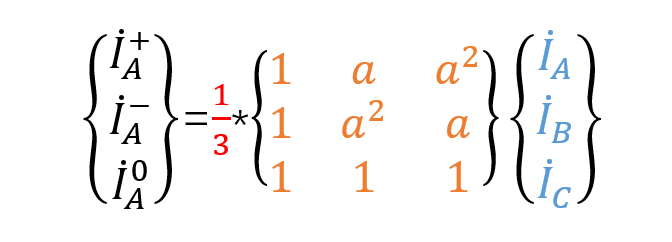

矩阵表示方法为

分列表示方法为

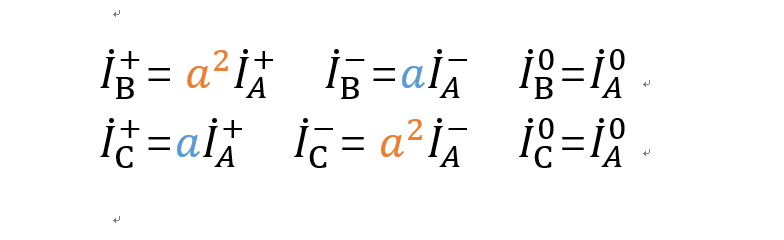

乘以a相当于逆时针旋转120°，乘以相当于顺时针旋转120，和作图方法是一样的。得到A相的正负零序后，通过旋转可得到BC相的正负零序
