ADC设计评估性能的仿真经验

设计ADC时，往往要评估整个ADC的性能，这里分享一下相关经验。

经验一：对输出信号做FFT，评估ADC性能

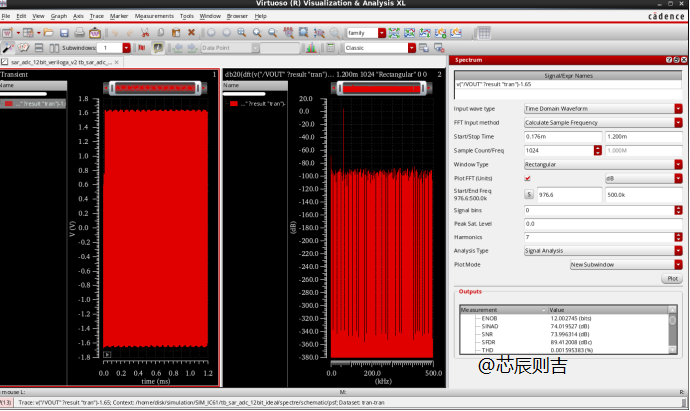

选择看图工具里自带的FFT工具,选中要做FFT的信号，点Measurements，点Spectrum，出现下图最右边的框图

Start/stop Time:做FFT 起始和结束的时间，必须满足非相干采样
Sample Counter/Freq:采样点数
Window Type:一般选Rectangular，矩形窗
Start/end Freq: 直接点一下S，自动出来。976.6是做FFT的信号从开始到结束的频率。500K是采样频率的一半。
Signal bins：跟窗函数有关。如果kaiser，默认2个signal bins
Peak sat Level:峰值饱和度。在做FFT前，可以把信号归一化，看幅度的情况。
Harmonics：计算THD时，算多少个谐波。计算SNR时，去掉多少个谐波。
Noise Floor/Bin: 一个箱体bins为Fs/N,Fs采样率，N为采样点数，表示一个箱体bins内有多少noise。
Noise Floor/rtHz:rtHz就是Hz开方，noise Floor以Hz开方为单位。

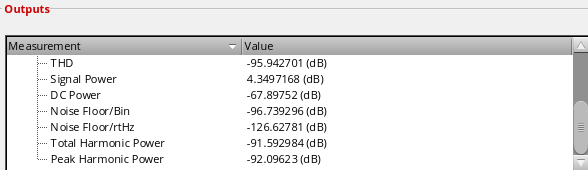

ENOB：就是有效位数。
SINAD：信号跟噪声加谐波的比值
SNR：信号跟噪声的比值
SFDR：信号于最高谐波的比值
THD：谐波和

经验二：ADC做Tran noise仿真，评估ADC性能
Tran noise 原理：MOS管在频率上的1/f和热噪声，通过频域转换到时域。

Noise Fmax：选择的频率越大，仿真速度也会变慢。
Noise seed：随机数种子，可以任意填个整数

经验三：运放做瞬态仿真，评估THD性能。

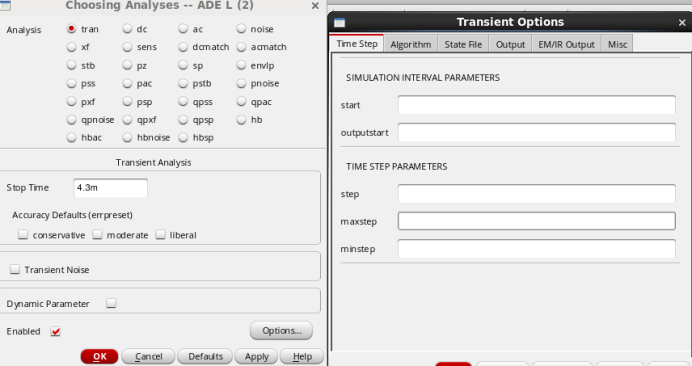

输入sine 波做tran仿真，仿真最好用高精度。Tran仿真需设置上图中的maxstep，如果输入1K的信号，取了11个周期，采样4096个点，则每个采样点的step为（11/1000/4096),设置maxstep为（11/1000/4096)/N,N可取2，4，8等。这样出来的波形算THD才算的准，否则，仿真step超过（11/1000/4096)，导致采样的点是图形软件拟合出来的点，而不是真正采用出来的点，会导致THD不准。

点击图形软件中选中要做THD的信号（net7-net010），按calculator按钮，在公式中选thd函数，填上起始时间和结束时间，采样点数，输入信号频率。注意要符合相干采样。点击ok，就可以得到左边expression中的thd表达式，表达式还要除以100，主要是因为THD给的是百分比的值，如音频大约有0.01%的失真，再通过dB20函数转化为功率指标。
