前言

上一篇文章介绍了STM32芯片程序的开发工具Keil5，以及如何安装Keil5。现在我们就可以开始编程了吗？是的，我们可以开始编程了。但是程序编写完成，并且成功编译后，如何让程序在STM32指南者开发板上运行？我们需要使用仿真器将程序下载到开发板。下面，我们介绍这方面的知识。

仿真器-J-LINK

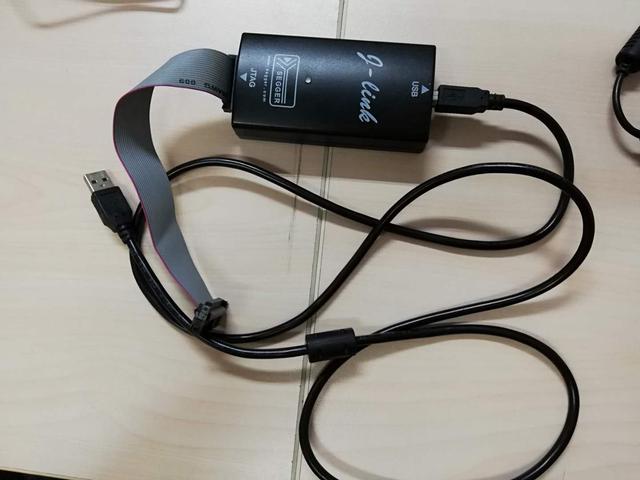

先看下J-LINK仿真器长什么样

J-Link仿真器

J-Link是SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器。配合IAR EWAR，ADS，KEIL，WINARM，RealView等集成开发环境支持所有ARM7/ARM9/ARM11,Cortex M0/M1/M3/M4, Cortex A5/A8/A9等内核芯片的仿真，与IAR,Keil等编译环境无缝连接，操作方便、连接方便、简单易学，是学习开发ARM最好最实用的开发工具。STM32芯片的内核是Cortex-M3。

硬件连接

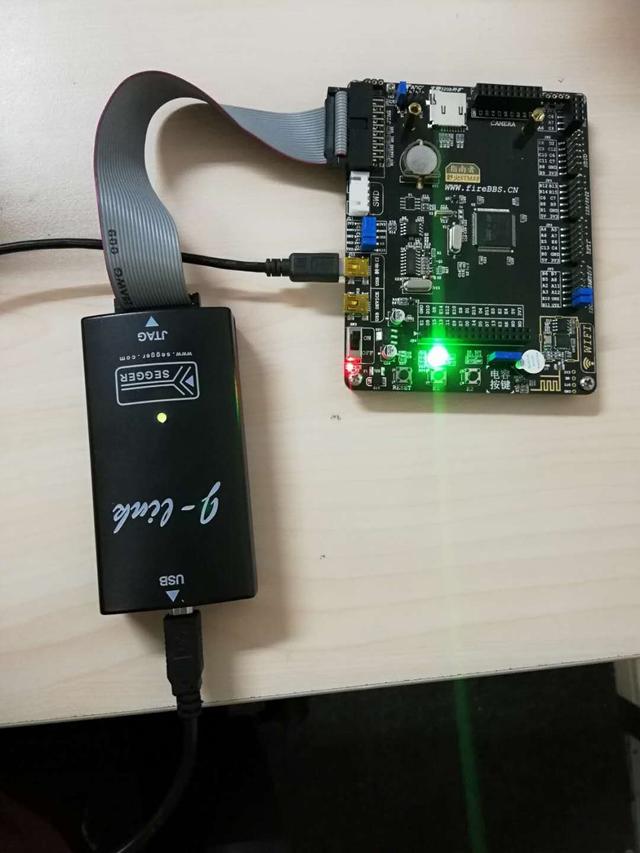

J-LINK仿真器是如何和STM32 指南者连接的？如下图

硬件连接

1.两根USB线连接电脑

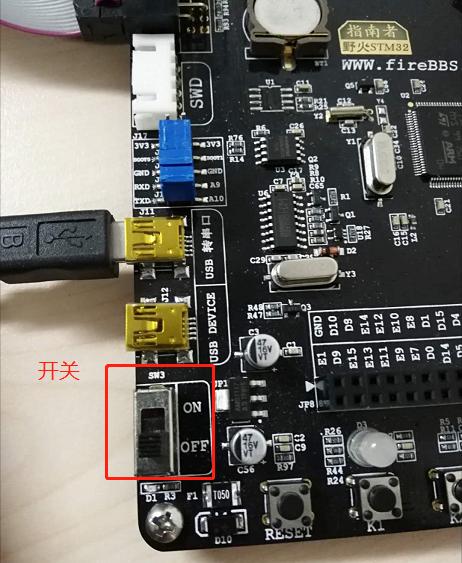

2.STM32开发板要上电。下图就是开发板的上电开关。

上电开关

配置仿真器

现在我们已经使用仿真器将STM32开发板和电脑连接起来了，并且供电正常。接着，我们可以在Keil5里配置仿真器了。

具体过程看图示

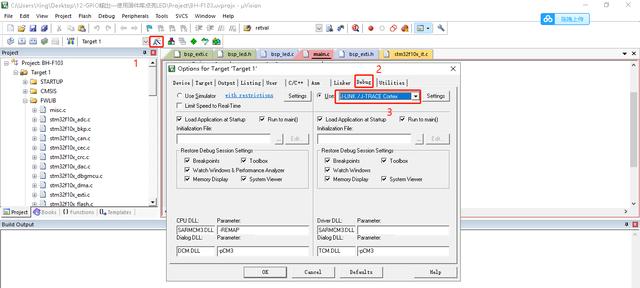

1.打开编译软件Keil5，点击魔术棒选项卡，选择Debug配置选项，选择仿真器：J-LINK / J-TRACE Cortex。

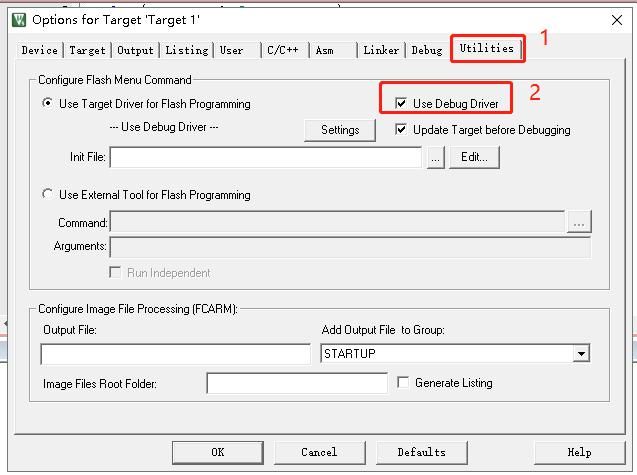

2.选择Utilities配置选项，勾选“Use Debug Driver”(默认配置的仿真器)。

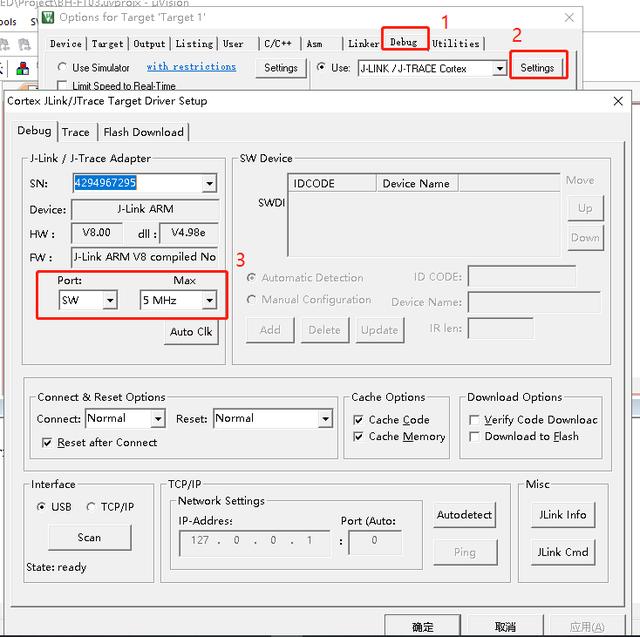

3.选择Debug配置选项，点击Settings选项，配置如下

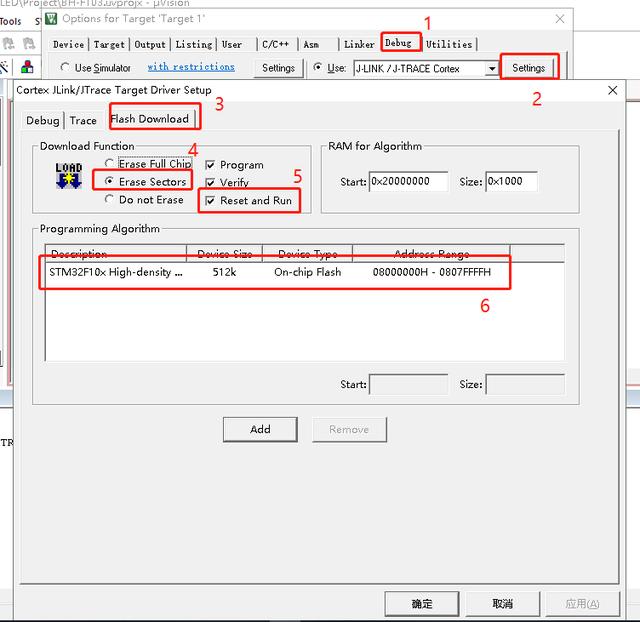

4.选择Debug配置选项，点击Settings选项，点击Flash Download选项，配置如下

-勾选“Erase Sectors” :选择Full Chip擦除会很慢

-勾选“Reset and Run” :下载完程序自动运行，不用手动复位

下载程序

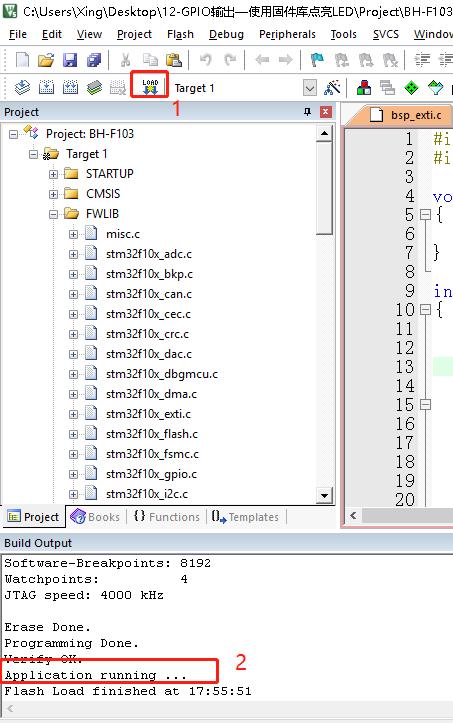

仿真器已经配置好，下一步可以下载程序了(我使用的是一个普通的点亮LED灯工程)。点击KEIL中的LOAD按钮。程序下载后，Build Output选项卡如果打印出 Application running…则表示程序下载成功。(后面会开展STM32 103指南者系列编程文章，欢迎关注，文章中不对的地方，欢迎指正。)
