西门子主程序调用子程序_数控车床加工多槽用G00、G01车削太复杂，那不如用子程序调动加工！...

当数控车床加工一个轴类零件外圆上带有多个槽时，如果继续用G00、G01来车削，则程序太多繁琐，且很难保证零件的精度，今天教大家如何用子程序调用的方法来进行多槽的加工。

子程序指令（M98、M99）

子程序的定义

一组程序段在一个程序中多次出现，或者在几个程序中都要使用它，我们将这样一组程序段单独加以命名，做成固定的程序，这组程序段称为子程序。

子程序说明

子程序一般不可以作为独立的加工程序使用，只能通过主程序进行调用，实现加工中的局部动作。

子程序结束后，能自动返回到调用它的主程序中。

1.子程序调用指令（M98）编程格式

M98 PXXXXX XXXX;

指令说明

P后面的前四位为重复调用次数，省略时为周用一次，后4位为子程序号。

例如：

M98 P46666;(表示连续调用四次O6666子程序)

M98 P6666;(表示调用O6666子程序一次)

M98 P12;(表示调用O12子程序一次)

2.子程序编程格式

Oxxxx(子程序号)

......

......

......

M99（子程序程序结束并返回主程序）

说明

程序号及程序内容与主程序的要求基本相同。

子程序在FAMUC系统中则用M99表示结束，并实现自动返回主程序功能。

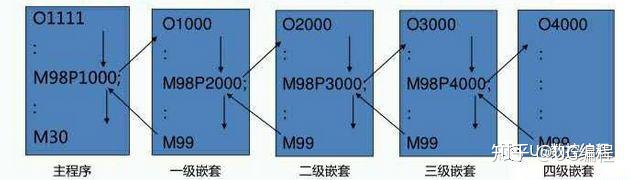

3. 子程序的嵌套

为了进一步简化加工程序，可以允许子程序在调用另一个子程序，这一功能简称为子程序的嵌套。

主程序调用同一子程序执行加，最多可执行999次，且子程序亦可再调用另一子程序执行加工，最多可调用4层子程序（不同的系统其执行的次数及层次可能不同）。

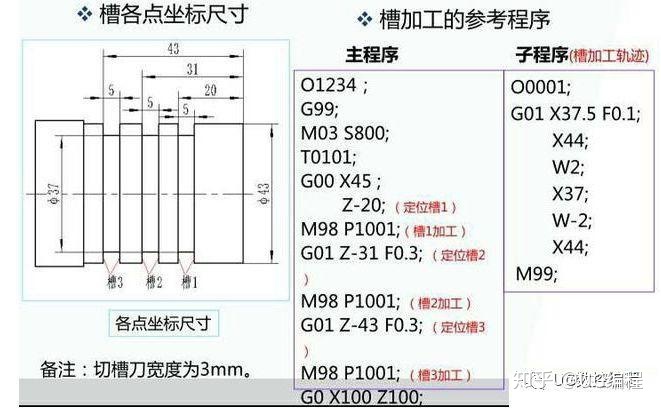

根据图尺寸的参考程序

注意事项

使用M98调用子程序的指令要注意调刀位置及切槽起点的坐标值计算，切削速度应比切削外圆适当减小一些人，但进给量不可太小，否则容易引起振动。

ps：个人所知有限，如有不足或错误之处，还请各位小伙伴帮忙指出哦！
