测试设备硬件项目开发流程

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

---

前言

本文主要讲解测试设备中硬件项目的开发流程及过程中输入输出文件。

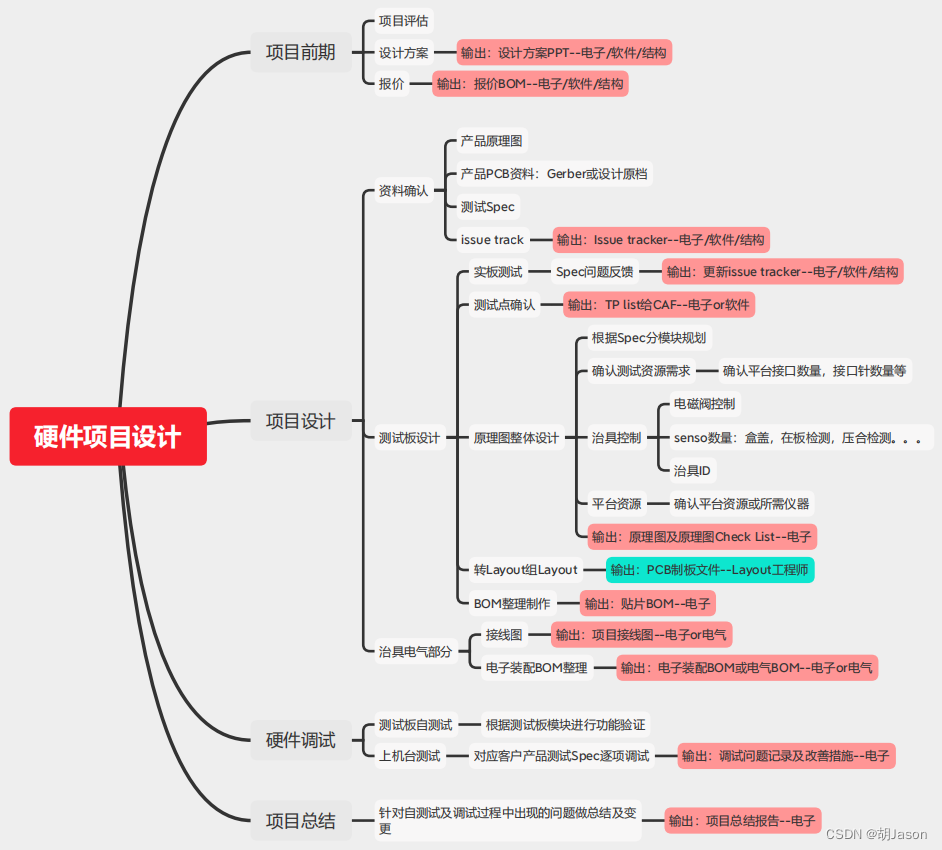

如下是导图：

---

一、项目前期（需求评估）

项目初期，客户会提出测试需求，我们需要根据客户需求提供报价及测试方案

1，项目评估

根据客户提供的项目资料（Gerber，3D，Schematic等），及测试需求（Spec），从测试要求，测试设备，测试环境，及公司设计能方面，评估项目的可行性。

2，方案设计

输出：设计方案PPT–硬件、软件、结构

项目评估可行之后，需要提供测试方案，测试方案以PPT格式呈现，
测试方案中需要包含：仪器选型，硬件框图，测试方法说明
另外还需结构工程师完成结构部分方案及软件工程师完成软件部分方案。

3，报价

输出：报价BOM–硬件、软件、结构

根据测试方案整理所需设备仪器，及硬件物料，完成主要物料BOM清单，请采购提供物料价格。

---

二、项目设计

在正式接到客户订单后，需要开始整个设备的制作，

1，资料确认

输出：Issue Tracker–硬件、软件、结构
项目开始之后，需要客户提供最新的资料，其中包括产品原理图，产品PCB资料（Gerber，3D，或PCB文件），已经最重要的测试Spec；这时，需要对客户的测试Spec进行详细的解读，详细到每一个测项的条件与结果。
这个阶段需要把问题汇总到Issue Tracker与客户一起确认。

2，测试板设计

这个阶段需要输出3分资料：
TP List给CAF分析–硬件
原理图及原理图check List–硬件
PCB制版文件–Layout工程师
贴片BOM–硬件

这里就是正式的测试板设计了，
我们需要根据客户的测试Spec，分析测试需求，设计对应的测试电路
主要从以下几个方面设计：
1，UUT detect，治具控制，Fixture供电等
2，产品供电，仪器仪表资源
3，产品IO控制，DMM通道切换
4，产品其他测试要求电路
等等

3，治具电气部分设计

输出：

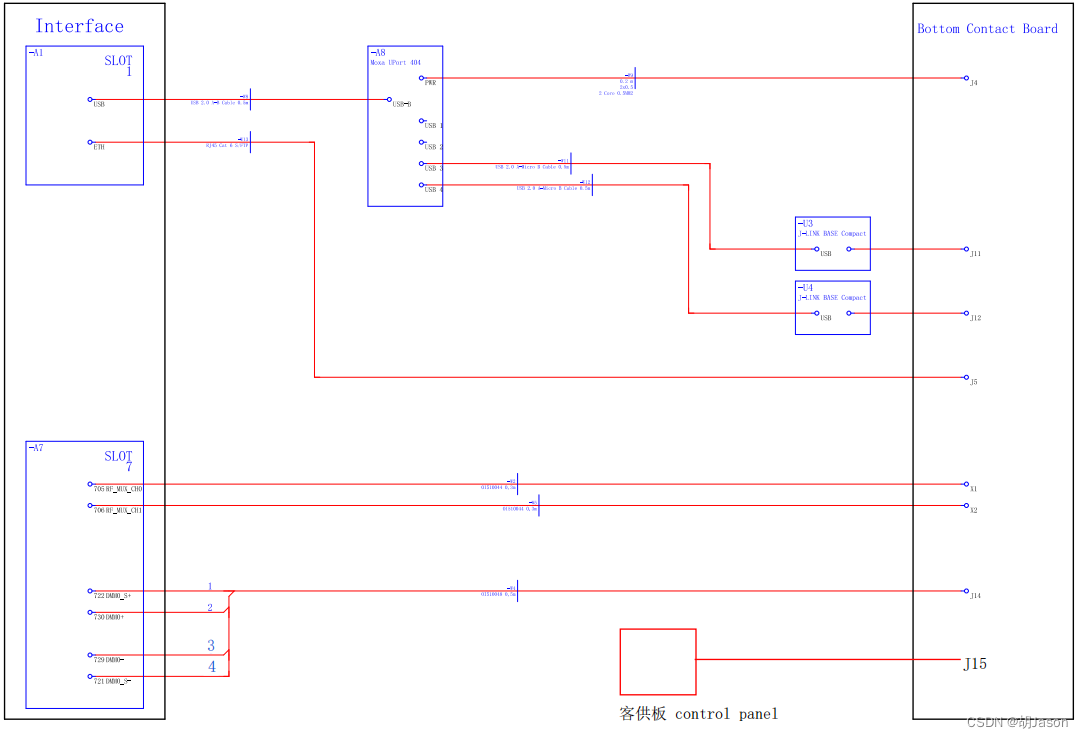

项目接线图–硬件、电气
电子装配BOM或电气BOM–硬件、电气

---

三、硬件调试

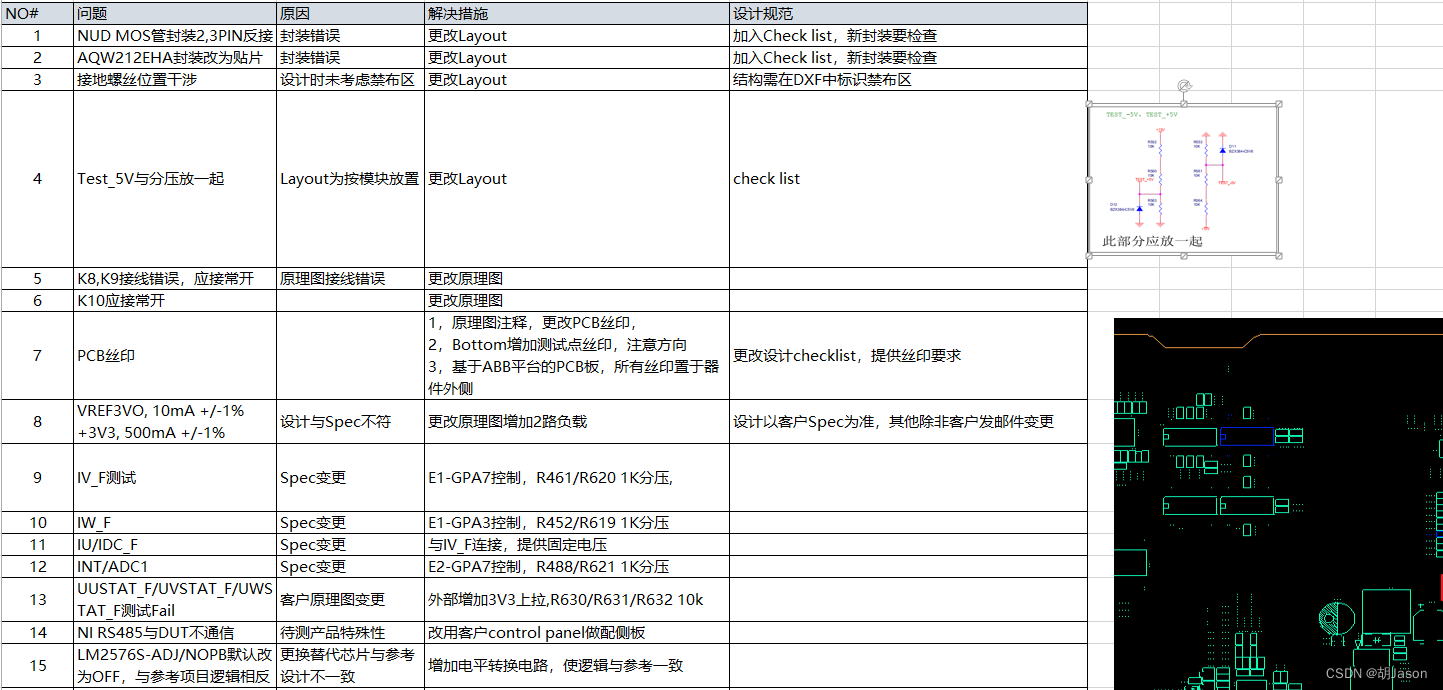

输出：调试问题记录及改善措施.xlsx–硬件

1，PCBA自测试

PCBA测试，主要针对测试板功能及信号的测试，
确认供电电压，各路控制是否正常

2，上机台调试

机台调试，就是依据客户测试spec，一项一项进行测试与调试，

PCBA自测试和上机调试过程中遇到的任何问题都需记录下来，并且给出对应的解决措施

---

四、项目总结

输出：项目总结报告PPT–硬件

---
