Altium Designer原理图导线交叉时 画出圆弧跨越 的效果
AD版本：AD21

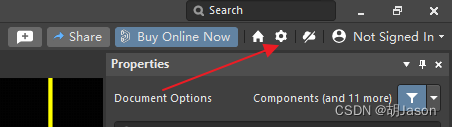

1，Tool->Preferences进入优先选项 ，或者在界面右上角点设置图标
在这里插入图片描述

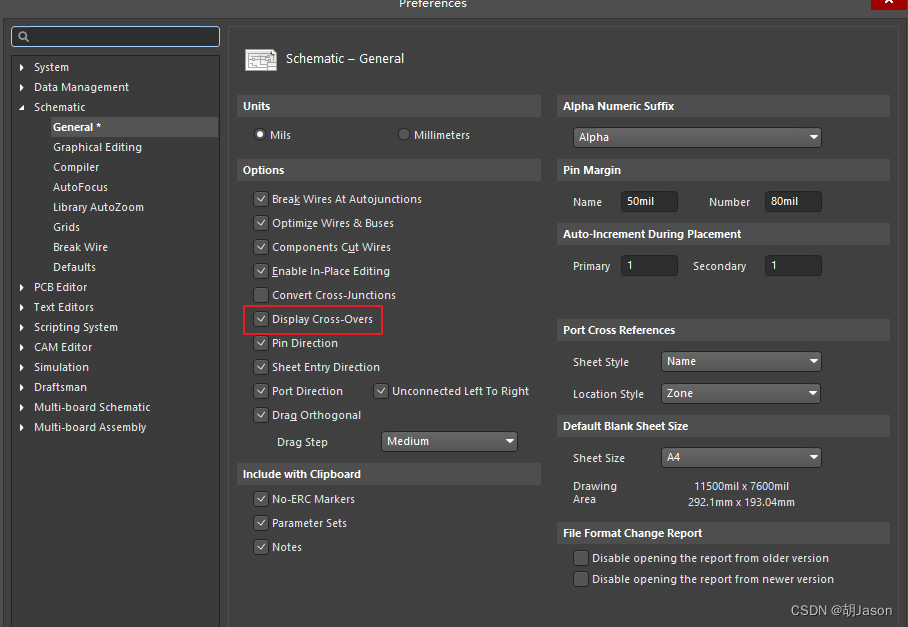

2，在原理图Schematic下面的General下面，勾上Display Cross-Overs，单击OK
在这里插入图片描述设置前效果
在这里插入图片描述

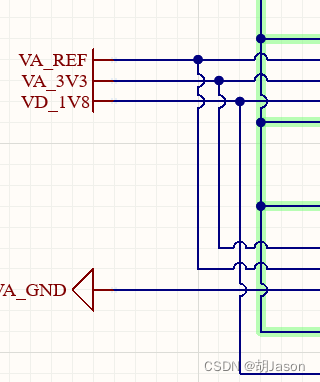

设置后效果
在这里插入图片描述
