AD技巧-铺铜拼接

软件：AD17，其他版本应该也一样

问题：如何将2块相同net的铺铜合并拼接

操作：

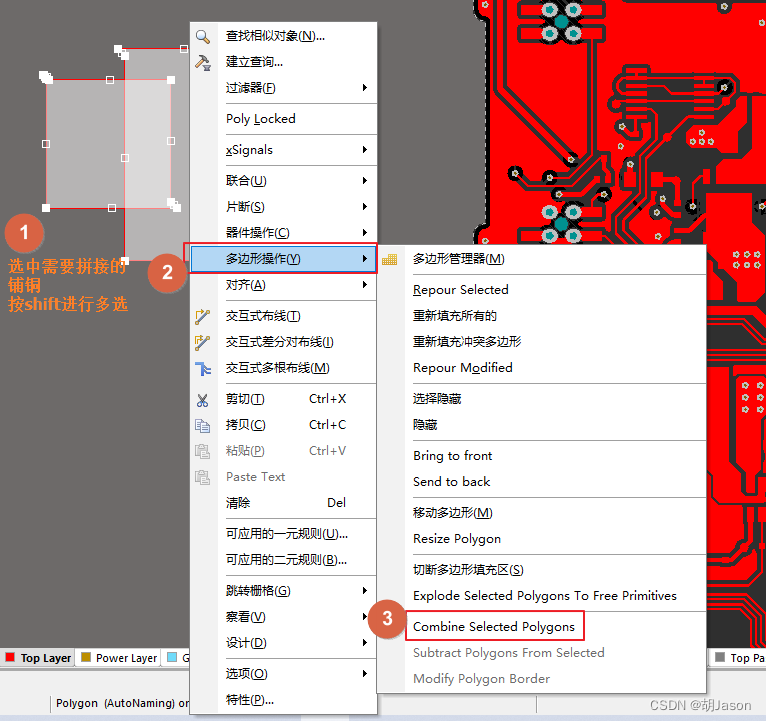

①，按住shift，单击选择2块铺铜
②，右击–>多边形操作–>Combine Selected Polygons，就完成了
③，合并之后，铺铜的优先级会变为最低，可能会影响铺铜net，需要注意
请添加图片描述
更多AD技巧将会在学习中慢慢加入，主要是把我遇到的问题加入到文章中
