简介：本文深入探讨了网络串口测试调试工具，该工具结合了TCP网络和串口通信的特点，旨在解决开发者和工程师在实际工作中的调试问题。工具提供TCP服务器和客户端功能、串口配置、数据解析与显示、日志记录和命令行模式等多种功能，适用于物联网设备、工业自动化和智能家居产品等多种场景，是工程师在产品研发和系统集成阶段的重要辅助工具。

1. TCP网络通信基础

网络通信是现代社会信息传输的基石，而TCP（Transmission Control Protocol）协议是其中极为重要的一个组成部分。了解TCP网络通信的基础，对于IT行业的从业者来说，不仅可以增强对网络编程的理解，还能在进行网络串口测试和调试时，更加得心应手。

1.1 TCP协议简介

TCP协议是一种面向连接的、可靠的、基于字节流的传输层通信协议。它的主要作用是在不可靠的网络中提供可靠的端到端字节流服务。简单来说，TCP通过三次握手建立连接，通过数据包序列号和确认应答机制来保证数据的正确传输，并在数据传输完毕后通过四次挥手断开连接。

1.2 TCP数据传输过程

当我们了解了TCP协议的工作原理后，就可以进一步理解TCP数据传输的过程。数据传输开始于客户端的连接请求，服务端接受连接请求后，便建立了连接。此后，数据开始通过序列化进行传输。接收方通过确认应答信号告知发送方已成功接收数据，如果发送方未收到确认应答，会重传数据包。当数据传输完毕后，双方通过特定的数据包交换来断开连接。

1.3 TCP在通信中的作用和特点

TCP在网络通信中扮演着重要角色。它的可靠性保证了数据在传输过程中的准确性。即使在丢包、乱序等网络不稳定情况下，TCP仍能保证数据的完整性和顺序性。它的特点包括面向连接、端到端传输、可靠传输、全双工通信、流量控制以及拥塞控制等，这些特点使得TCP在需要高可靠性的应用场合，如Web浏览、文件传输等场景中得到了广泛的应用。

通过本章的介绍，我们对TCP协议有了基本的认识。接下来，我们将深入探讨串口通信的原理和应用，这是理解网络串口测试和调试的基础。在实际的网络通信中，TCP和串口通信往往结合使用，共同完成数据的可靠传输任务。

2. 串口通信基础与应用

2.1 串口通信原理

2.1.1 串口通信的基本概念

串口通信（Serial Communication），是一种计算机或微控制器之间以及与其他设备之间进行数据交换的方式。它通过串行通信接口实现，这一接口允许数据以位为单位顺序通过单一通道进行传输。

串口通信有几种常见的标准，包括RS-232、RS-422、RS-485等。RS-232是最常见的串口通信标准之一，广泛应用于个人计算机和终端设备。RS-422和RS-485则在工业领域中使用更为广泛，主要是因为它们具有更强的抗干扰能力和更远的传输距离。

2.1.2 串口通信的硬件连接与配置

串口通信涉及到硬件连接和软件配置两个方面。硬件方面，串口通信需要一个串行端口，可以是物理的RS-232端口或USB转串口等。在连接硬件设备时，需要确保传输和接收线正确连接，同时还要注意设备的接地。

在软件配置方面，通常需要设置波特率（数据传输速率）、数据位、停止位和校验位等参数。这些参数需要在通信双方之间匹配，否则通信将无法正常进行。例如，如果一方设置为9600波特率，另一方设置为19200波特率，则通信会出现错误。

2.2 串口通信在不同领域的应用

2.2.1 工业控制中的串口应用

在工业自动化领域，串口通信因其简单可靠的特点被广泛应用于设备控制和数据采集。例如，PLC（可编程逻辑控制器）与传感器、执行器之间就常通过串口进行通信。

以RS-485标准为例，它支持多点通信，允许多个设备共用一对传输线进行数据交换，这在需要连接多个传感器和控制单元的工业控制系统中显得尤为重要。串口通信在工业控制中的另一个重要应用是远程监控系统，通过串口将数据从现场的控制设备传输到远程的监控中心。

2.2.2 智能家居系统中的串口应用

随着物联网的发展，串口通信也逐渐出现在智能家居系统中。在智能家居的场景中，串口常用于连接家庭网络中的各种设备，如智能锁、智能照明、温控器等。

串口通信在智能家居系统中的一个典型应用是家庭安全系统，通过串口连接的传感器可以监测门窗是否关闭、是否有人闯入等安全事件，并将警报信息通过串口发送给主控系统。此外，通过串口也可以实现对智能家居设备的远程控制，如远程开启或关闭家中的灯光。

接下来的章节我们将继续深入探索串口通信在物联网、工业自动化等领域的实际案例，以及网络串口测试调试工具的功能介绍。

3. 网络串口测试调试工具功能介绍

网络串口测试调试工具是开发者和IT专业人员不可或缺的助手，它可以高效地帮助用户完成数据的发送、接收、解析和日志记录等任务。这些工具通常集成了多种功能，使得复杂的通信过程变得简单和高效。本章将详细介绍这些工具的核心功能，并解释它们如何协同工作以满足网络串口测试的需求。

3.1 工具的总体功能架构

3.1.1 工具的主要功能模块概述

一个典型的网络串口测试调试工具通常包括以下几个核心功能模块：

• 串口配置与管理 ：允许用户配置和管理不同的串口参数，例如波特率、数据位、停止位和校验位。
• 数据发送与接收 ：提供数据包的发送和接收功能，并允许用户对数据进行自定义。
• 日志记录与分析 ：记录通信过程中的数据和事件，便于后续的分析和问题诊断。
• 协议分析与解析 ：支持多种通信协议，并能够解析和显示协议层的数据结构。
• 自动化测试脚本 ：提供脚本语言支持，用户可以编写自动化测试脚本，实现测试过程的自动化。

3.1.2 工具功能间的协同工作方式

这些功能模块之间并非孤立存在，它们之间通过内部的通信机制紧密相连，以支持复杂的测试场景。例如，当用户配置了一个串口后，发送和接收模块会根据这个配置来确保数据正确地传输。同时，发送的数据可以触发协议分析模块的解析功能，以验证数据包的格式正确性。此外，自动化测试脚本可以利用工具的API与其他模块交互，实现复杂的测试逻辑。

3.2 工具的用户交互界面

3.2.1 界面设计原则与用户友好性

一个优秀的网络串口测试调试工具不仅功能强大，其用户界面的设计也是至关重要的。为了提高用户的操作体验，界面设计遵循以下原则：

• 简洁性 ：避免不必要的复杂性，确保用户能够快速理解和上手。
• 直观性 ：功能的布局和操作流程直观明了，减少用户的学习成本。
• 交互性 ：提供反馈机制，使用户能够即时了解操作结果。
• 灵活性 ：支持定制化设置，允许用户根据自己的习惯调整界面和功能布局。

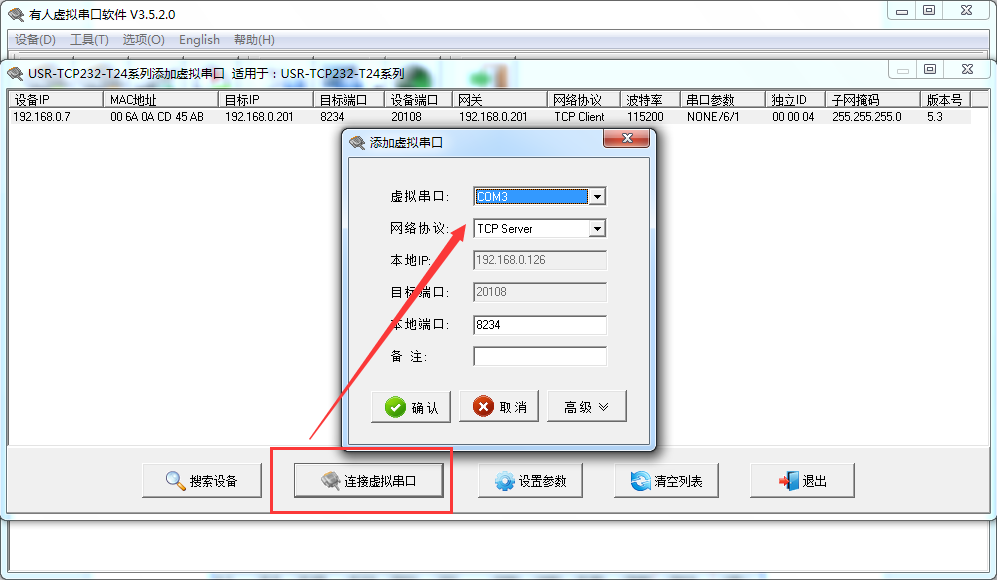

3.2.2 功能模块的界面实现细节

每个功能模块都拥有独立的界面部分，以适应其特定的功能需求。例如：

• 串口配置界面 ：提供下拉菜单和输入框供用户选择和输入串口参数。
• 数据发送与接收界面 ：显示实时数据流，并允许用户通过按钮或快捷键发送数据。
• 协议分析界面 ：以树状结构展示解析后的数据包内容，便于用户查看和分析协议细节。
• 日志界面 ：使用时间线或表格形式展示日志信息，用户可以过滤和搜索特定的日志条目。
• 脚本编辑器界面 ：集成代码高亮、自动完成和语法检查等功能，提高脚本编写效率。

工具的各个界面部分通过协同工作，共同为用户提供一个全面的网络串口测试调试环境。用户可以根据测试需求，快速切换和组合这些界面元素，实现高效的问题定位和故障排除。

本章节我们探讨了网络串口测试调试工具的总体功能架构和用户交互界面设计，接下来我们将深入分析这些工具在实际应用中的案例。

4. 工具在实际应用中的案例分析

深入理解网络串口测试调试工具在物联网、工业自动化和智能家居等领域的应用，可以更好地掌握工具的使用技巧和优势。

4.1 物联网领域的应用案例

物联网（Internet of Things, IoT）是将各种信息传感设备，如射频识别（RFID）装置、红外感应器、全球定位系统、激光扫描器等装置与互联网结合，实现人与物、物与物的连接，从而实现智能化识别、定位、跟踪、监控和管理的网络概念。在物联网领域，网络串口测试调试工具发挥着至关重要的作用。

4.1.1 物联网通信协议与网络串口工具的结合

物联网设备间通信常用的协议有MQTT、CoAP、HTTP等。MQTT作为一种轻量级的消息传输协议，在物联网领域被广泛采用。网络串口工具在物联网应用中，通常用作模拟设备发送和接收数据的手段。例如，当物联网设备需要通过串口通信协议与控制中心进行数据交换时，网络串口测试调试工具可以模拟这一过程，进行数据发送和接收的测试。

具体到MQTT协议，网络串口工具可以模拟MQTT客户端与服务器之间的通信，通过该工具，可以测试设备消息的发布与订阅、连接断开与重连、消息质量保证等多种功能。这样的测试可以确保物联网设备在实际部署时，能够可靠地通过网络串口与控制中心进行通信。

4.1.2 实际案例分析：如何使用工具提升物联网设备测试效率

以智能温控系统为例，该系统利用温度传感器采集环境温度，通过网络串口将数据发送给控制中心。控制中心根据温度数据控制加热或制冷设备。

使用网络串口测试调试工具，可以提前测试和验证温控系统的数据传输和处理逻辑：

1. 通过网络串口工具模拟温度传感器发送数据，控制中心需能够接收数据并正确解析。
2. 控制中心根据解析的数据做出控制决策，并发送控制指令，网络串口工具再模拟指令的执行。
3. 在测试过程中，可以使用工具模拟各种异常情况，如数据传输中断、传感器故障等，验证系统健壮性。
4. 验证通过后，可以进一步通过工具记录和分析通信日志，确定系统的实时性能指标。

以上步骤不仅可以提前发现和解决潜在问题，还能够显著减少设备部署后的调试时间，提升整体的开发效率。

4.2 工业自动化领域的应用案例

工业自动化涉及各种工业过程的自动控制与管理，其中包括对生产线上各种设备进行远程监控、数据采集和控制命令下发等。串口通信由于其低成本、易于实施、协议简单等特点，在工业自动化领域一直占有一席之地。

4.2.1 串口工具在自动化控制系统中的角色

在工业自动化控制系统中，串口工具通常承担着以下几个关键角色：

• 数据采集 ：串口工具用于模拟各类传感器和执行器，实现数据的采集与传输。
• 协议调试 ：用于调试和验证串口通信协议，比如Modbus RTU、Profibus等。
• 故障诊断 ：在系统出现通信故障时，串口工具可作为诊断工具，帮助快速定位问题。
• 模拟测试 ：模拟现场设备，进行系统集成前的测试和验证。

4.2.2 工业自动化案例分析：网络串口工具的实际应用效果

在工业自动化系统中，对于一个使用Modbus RTU协议进行通信的分布式控制系统进行分析。该系统包括多个智能仪表，它们通过RS-485串口总线与主控制器连接。

1. 通信协议验证 ：使用网络串口工具模拟多个智能仪表，发送带有不同地址的Modbus RTU请求，验证主控制器对这些请求的响应和处理逻辑。
2. 数据采集测试 ：通过工具模拟智能仪表发送实时数据，包括温度、压力、流量等，测试主控制器的数据接收和处理能力。
3. 异常情况模拟 ：模拟串口通信中可能出现的异常情况，如帧错误、奇偶校验错误等，测试系统容错能力和异常处理机制。
4. 集成测试 ：在系统开发后期，使用串口工具模拟所有现场设备，进行系统集成测试，确保系统各部分能够协同工作。

通过这些测试，能够在不干扰实际生产过程的情况下，对自动化控制系统进行全面的验证，保障系统的稳定运行。

为了进一步说明网络串口工具在工业自动化领域的应用，以下是一段使用网络串口工具进行模拟Modbus RTU通信的示例代码：

# Python Modbus RTU 模拟示例代码
from pymodbus.client.sync import ModbusSerialClient as ModbusClient

# 配置Modbus串口客户端连接参数
client = ModbusClient(method='rtu', port='/dev/ttyUSB0', baudrate=9600, timeout=1, parity='N', stopbits=1, bytesize=8)

# 连接到串口设备
connection = client.connect()
if connection:
    # 模拟读取寄存器（例如读取设备地址为1的保持寄存器的第0个寄存器）
    rr = client.read_holding_registers(address=0, count=1, unit=1)
    if not rr.isError():
        # 输出读取的寄存器值
        print(rr.registers)
    else:
        print("读取失败")

    # 断开连接
    client.close()
else:
    print("连接失败")

以上代码段展示了如何使用Python的pymodbus库来模拟Modbus RTU协议与串口设备进行通信。通过设置适当的串口参数，包括端口号、波特率、超时时间、奇偶校验位、停止位和字节大小等，可以模拟出特定的串口通信场景，用于测试和验证工业控制系统中的通信协议和设备行为。

5. 网络串口测试调试工具的高级功能

5.1 TCP服务器与客户端功能

5.1.1 TCP服务器的工作原理与配置

TCP服务器是一个在网络通信中监听客户端连接请求的组件。在配置TCP服务器时，需要设定监听端口、缓冲区大小、最大连接数等参数。为了确保服务器的稳定性和性能，这些参数需要根据实际应用场景仔细调整。

在配置TCP服务器时，可能涉及到以下几个关键步骤：

1. 设置监听的IP地址和端口号。例如，监听所有接口的8080端口： server.bind(('*.*.*.*', 8080))

2. 设定TCP套接字选项，比如使用 socket 库中的 setsockopt 方法来设置TCP_NODELAY选项，用于改善小数据包传输的延迟。 server.setsockopt(socket.IPPROTO_TCP, socket.TCP_NODELAY, 1)

3. 启动监听，接受客户端连接。这通常涉及到一个循环，不断接受来自客户端的连接请求： python while True: client, addr = server.accept() # 处理客户端请求

5.1.2 TCP客户端的使用方法与功能特点

TCP客户端则是发起连接请求的一方，它需要知道服务器的IP地址和端口号，并向服务器发起连接。在使用TCP客户端时，它具有连接重试、数据加密、断线重连等功能特点，这些都大大增强了数据通信的可靠性和安全性。

TCP客户端的使用方法通常包括：

1. 创建连接到服务器的TCP客户端对象。
2. 与服务器建立连接。
3. 发送和接收数据。
4. 关闭连接。

示例代码片段如下：

client = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
client.connect(('server_ip', server_port))

# 发送数据
client.send(data.encode())

# 接收数据
data = client.recv(1024)

client.close()

5.2 串口参数配置与兼容性处理

5.2.1 串口参数配置策略

串口通信的参数配置包括波特率、数据位、停止位和校验位等，这些参数必须与通信对方一致才能正确通信。在配置串口参数时，需要综合考虑通信距离、传输速率、设备兼容性等因素。

例如，对于Windows系统，可以使用 pySerial 库来配置串口参数：

import serial
ser = serial.Serial()
ser.baudrate = 9600    # 设置波特率
ser.bytesize = serial.EIGHTBITS  # 数据位
ser.parity = serial.PARITY_NONE  # 校验位
ser.stopbits = serial.STOPBITS_ONE  # 停止位
ser.port = 'COM3'  # 串口号
ser.open()

5.2.2 兼容性问题的分析与解决方法

兼容性问题可能出现在不同设备、不同操作系统间的数据交换中。解决这些问题需要仔细分析数据包格式、传输协议以及硬件接口的差异。

一种常见的解决方法是使用协议转换器，它可以将数据按照特定协议封装或解封装，以适应不同设备的通信要求。

5.3 数据解析与展示

5.3.1 数据解析技术与工具支持

数据解析是将原始数据转换为可读、可理解的信息的过程。在串口通信中，数据解析通常涉及到字节序、编码格式（如ASCII、UTF-8）、特定协议格式（如Modbus）的处理。

数据解析工具如Wireshark能够提供强大的数据包分析功能，支持多种协议，并能够解析和显示通信中的数据包内容。

5.3.2 数据展示的创新方式

现代网络串口测试调试工具不断推陈出新，提供多种方式来展示数据，例如图形界面中以图表、曲线、颜色变化等形式直观显示数据变化趋势。

这种可视化的方法对于快速定位问题和分析数据流非常有效，可以帮助工程师更快地洞察通信过程中的问题。

5.4 日志记录与分析

5.4.1 日志记录的策略与技巧

日志记录是通信过程中的一个重要环节，它能够记录通信过程中的关键信息，如时间戳、数据包内容、错误信息等。记录这些信息对于后续的问题定位和分析具有重要作用。

设置日志级别、日志格式以及日志文件的存储位置是常见的日志记录策略。在Python中，可以使用 logging 模块实现详细的日志记录：

import logging

logging.basicConfig(filename='example.log', level=logging.DEBUG,
                    format='%(asctime)s:%(levelname)s:%(message)s')

logging.debug('This message should go to the log file')

5.4.2 日志分析在问题诊断中的应用

通过日志文件，我们可以利用数据分析工具进行过滤、搜索和排序等操作，迅速定位问题发生的位置和时间。例如，使用Python的 pandas 库处理日志数据：

import pandas as pd

# 读取日志文件
df = pd.read_csv('example.log', sep=':', names=['Timestamp', 'Level', 'Message'])

# 查询特定类型的日志信息
df[df['Level'] == 'ERROR']

5.5 命令行模式自动化测试

5.5.1 命令行模式的优势与应用场景

命令行模式提供了一种简单快捷的自动化测试方法。它的优势在于可以快速执行一系列预定义的测试命令，无需复杂界面操作，适合在脚本和自动化测试框架中使用。

命令行模式广泛应用于持续集成系统中，如Jenkins，以实现软件开发的自动化流程。

5.5.2 自动化测试脚本的编写与执行

自动化测试脚本通常是使用脚本语言编写的，如Python或Shell，它们可以模拟用户的输入，实现测试流程的自动化。

下面是一个简单的Python脚本示例，该脚本可以自动执行网络串口测试操作：

import serial
import time

ser = serial.Serial('COM3', 9600, timeout=1)
ser.write(b'AT\r\n')  # 发送AT命令

time.sleep(2)  # 等待响应

response = ser.read_all()
print(response.decode('utf-8'))

ser.close()

通过运行这样的脚本，可以轻松完成对设备的定期测试，提高效率和准确性。
