一款负离子发生器的电路

负离子发生器的原理是高压之下激发的电子流，电子迅速被氧气吸收，成为负氧离子，被风吹到周围环境形成负氧离子环境；

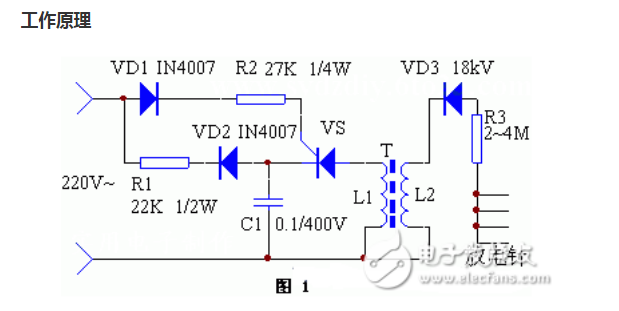

电路如下：

当下边电压为正的时候C1充电，C1的产生电流激发VS的栅极G，VS导通，进而电路经过L1、VS、VD2、R1导通；

当上边电压为正的时候电路不能导通；

这样就形成了半波整流，脉冲电压；

脉冲电压经过L1&L2高频变压器形成高压；

负载一侧的二极管阻止电流通过，所以只有高压，没有电流，形成了高压放电；
