Altium Designer中Via过孔设置

Altium Designer中Via过孔设置中simple,Top-middle -bottom与full stack区别是什么，各自代表什么，
mcjixiang1987 | 浏览 4239 次
发布于2013-10-21 11:39 最佳答案

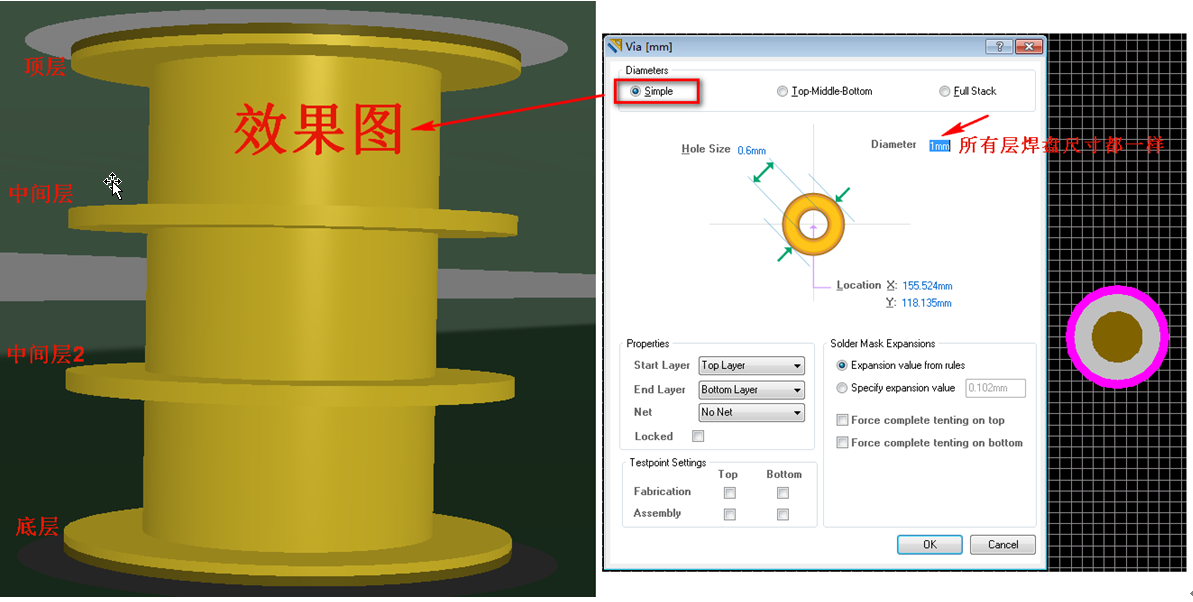

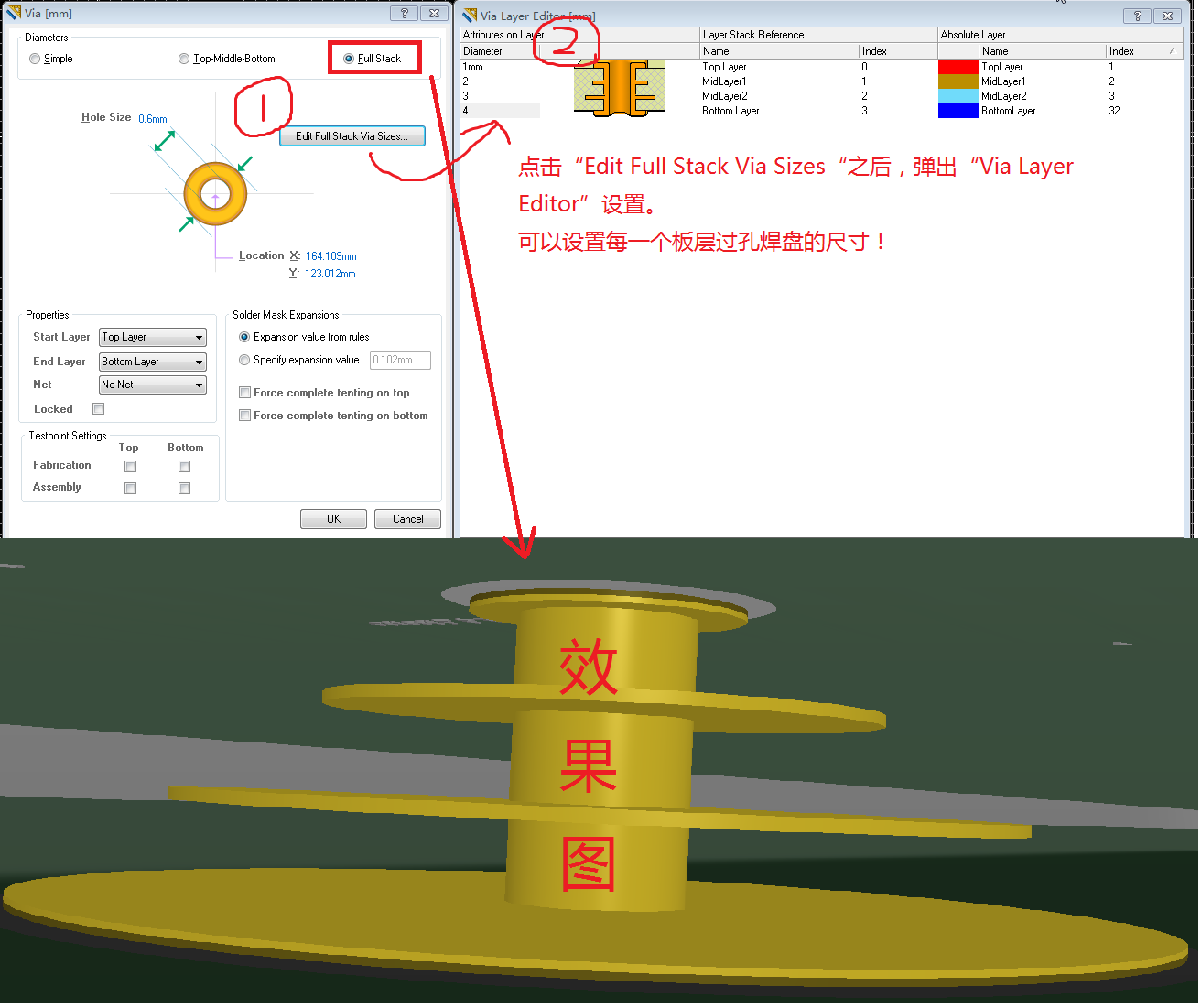

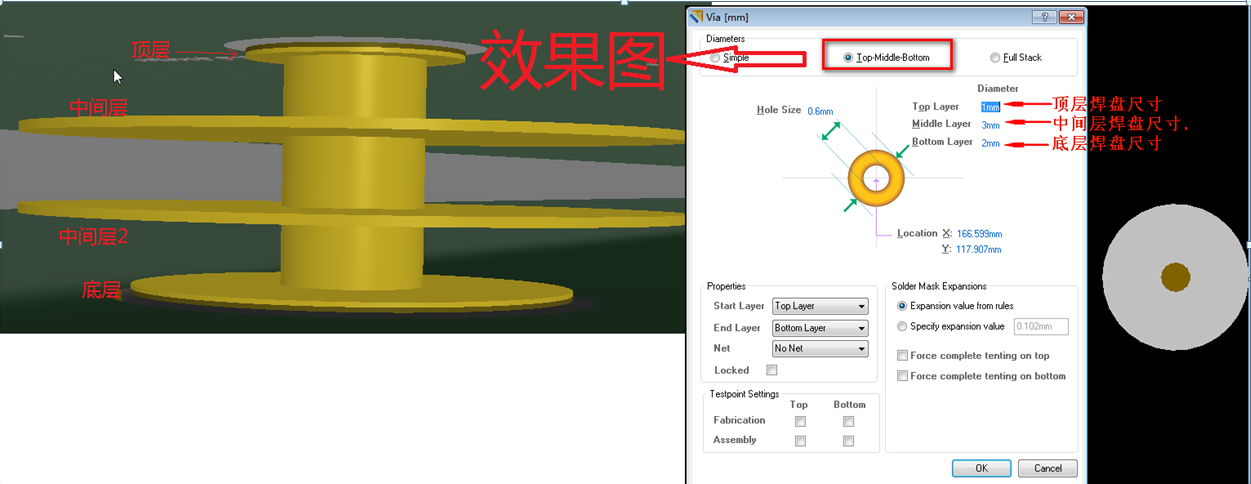

哈哈，传三张我的笔记图片给你看看就清楚了，记得采纳哈！







转载于:https://www.cnblogs.com/tureno/articles/7216075.html
