AD提高笔记（上）

前言

        今天是2022年6月19日，本年度已过去一半，技能原地踏步半年，内心感到非常的不安，我一直想转行软件，一个在硬件这条路上踏步10年的人，转行是否代价有点大，我想转软件只是为了追求“一专多通”，我知道在硬件设计这条路上如果不懂一些软件，不了解软件对硬件的一些基本操作，硬件设计时很容易遇到瓶颈的。所以转软件只是我的一个迂回战术。

        我的硬件不能仅此而已，前10年一直在玩单片机，那么后10年我希望是玩系统。玩核心板，然而所需要的高速信号完整性方面的，只是了解些皮毛，还处于一个外行的水平，因此开启高级PCB设计和高速信号布线学习。

术语

扇  出---指自动为器件所有pin添加一个过孔，便于布线，多用于BGA封装。

逃  逸---就是从扇出的焊盘布线，引出到BGA器件区域，所以被称为逃逸。

盲  孔---指将PCB内层走线与表层连接，不穿透整个PCB板，一般用于4层以上。

埋  孔---埋孔指PCB内层连接，表面看不出来，该工艺复杂，涉及BGA封装器件常用。

背  钻---背钻是一种盲埋孔的实施工艺，其先做一个普通过孔，再从背部打一大孔，把外侧的铜柱钻掉。再填入树脂。

μVias—微过孔，是一种激光制作的锥型孔，用在高级PCB板的层之间的连接。

技巧篇

选择同网络线

        选择一段线----按Tab(自动选择同网络同层线)---再按Tab（选择下一层通网络线）。

隐藏引导连接

        键盘N-选择隐藏类型。

等长线调节快捷键：

        快捷键 :   “ 1 ”  与 “ 2 ” ，改变蛇行线的拐角与弧度。

        快捷键 :   “ 3 ”  与 “ 4” 改变蛇行线的线间距。

        快捷键：  “ , ” 与  “ . ”改变蛇行线的幅度。

原理图高级应用

走线角度

        shift+空格

线束

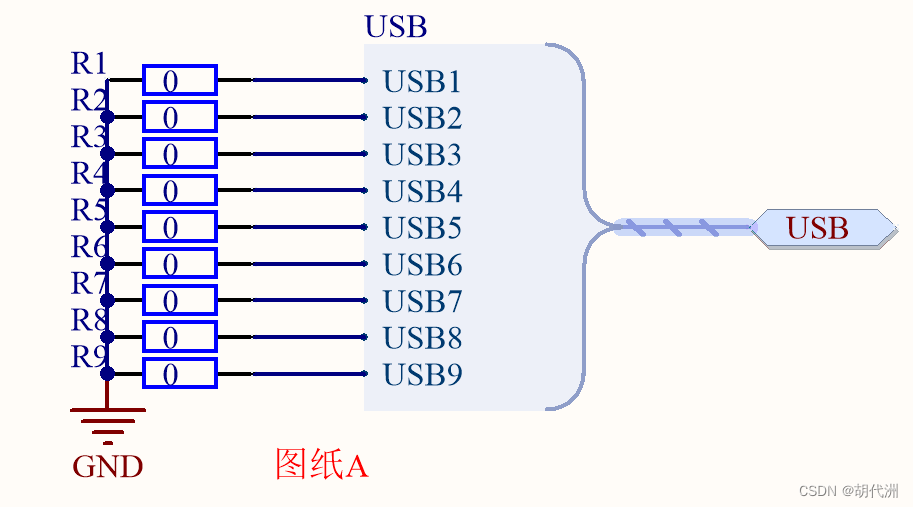

        网络标号（net）的有效范围是本页图纸，而端口port是工程内的所有原理图纸。当我们有多个port需要做图纸间的链接时，可以使用线束，如下图，同一工程内的两张原理图出现都有同名线束，实际上已经建立了R10与R1的链接。
