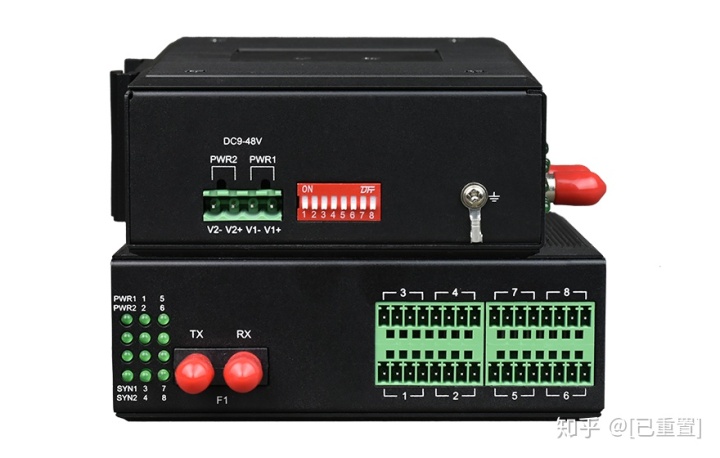

产品描述

工业级数点对点光猫提供1-8路RS485（MODBUS RTU协议）；

在光纤中传输，该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性。

功能特点

◆ 提供1-8路独立串口RS485数据通道（MODBUS RTU协议）通道相互物理隔离

◆ 支持点对点网络拓扑结构

◆ 电接口采用独立电源模块供电，完全隔离了总线与设备间的地线回路；同时采用光电隔离技术，隔离内部通讯与总线数据信号，有效保护了通信设备免受电源地线回路和浪涌的干扰破坏

◆ RS485通道（MODBUS RTU协议）可以传输异步从0-115200波特率自适应的串口数据

◆ 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准

◆ 支持宽范围交直流输入支持内部隔离，冗余双电源输入电源支持过载保护、防反接保护

◆ 符合工业四级电磁兼容性要求

◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等

◆ 无风扇高效散热，降低修复时间

◆ IP40外壳防护等级，能够经受住恶劣环境的考验

◆ 导轨或壁挂式安装

◆ 宽温型：工作温度-40℃~ +85℃

◆ 所有型号皆通过100%烤机测试，保修期：5年

技术参数

◆ 光纤部分

多模光纤:

50/125um 或 62.5/125um，

传输距离： 2Km 多模光纤，衰减(3dbm/km )

波长: 850nm

发射功率: -12dBm (Min) ～ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

单模光纤:

8/125um 或 9/125um，

传输距离: 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长: 1310nm（超长距离传输时选用1550nm波长）

发射功率: -9dBm (Min) ～-5dBm (Max)

接收灵敏度: -27dBm (Min)

链路预算: 18dBm

◆ RS485接口（MODBUS RTU协议）

速 率： 0-115200 Bps

接口特性： EIA RS232 RS422 RS485标准

连 接 器： 凤凰接线端子

◆ 电气和机械特性

系统电源： 冗余双电源输入DC9-48V/AC9-48V

功耗： ≤5W

外观结构: 133mm(长) x 120mm(宽) x 40.0mm(高)

◆ 环境指标

工作温度： -40℃—+85℃（工业级）

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF： ＞500000小时
