一、画轮廓

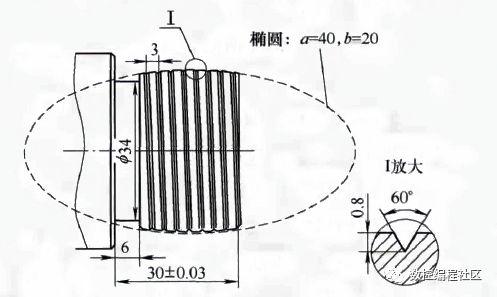

    毛坯及外轮廓建模。利用CAXA数控车软件直接绘制，毛坯及零件具体外轮廓如下图所示。

二、轮廓加工

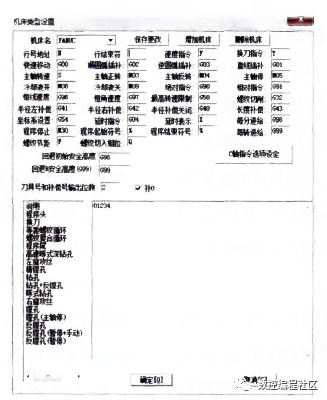

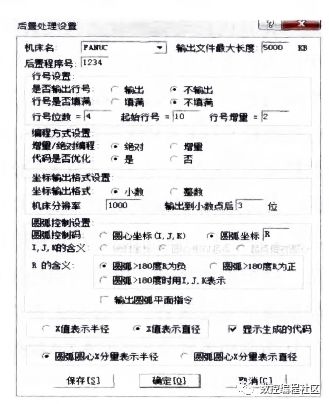

      外轮廓的粗精加工。毛坏及外轮廓建模完成后，对机

床类型和后置处理进行设置，以FANUC系统为例

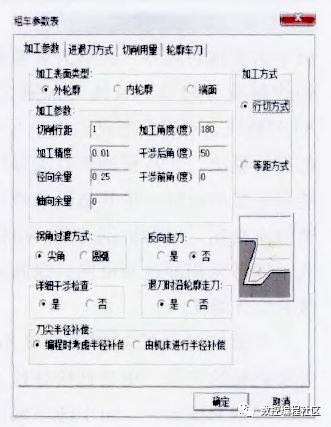

    首先对外轮廓进行粗车加工，单击CAXA数车工具栏上的 “轮廓粗车”图标，根据加工要求填写各项加工参数、进退刀方式及切削用量的粗车参数表，注意根据实际加工需要添加所需外轮廓车刀，井根据要求设置好相应的刀具参数，如图所示，

参数设置完成后，根据命令提示行的提示， 用限制链拾取方式，分别拾取被加上轮廓和毛坏轮廓，在选择合适的进退刀点后，系统自动生成粗车外轮廓刀具轨迹图，如图所示。

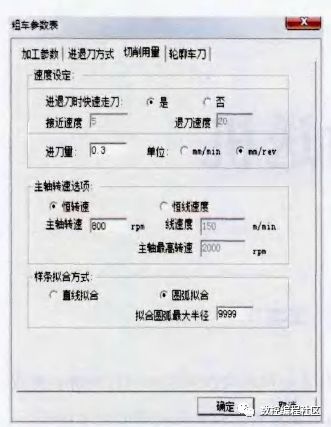

精车参数只需修改进进刀量和主轴转速，其余采用系统默认设置。

三、螺纹加工

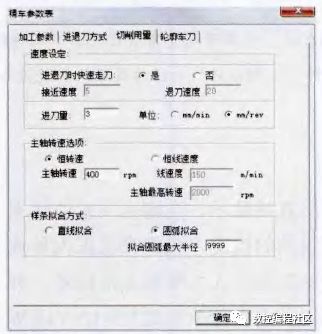

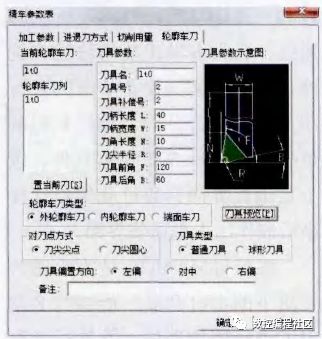

      CAXA数车工具栏上的“轮廓精车”图标，弹出精车参数表，其中加工参数、进退刀方式采用系统默认值，切削用量中的进刀量填人螺距3mm/r，主轴转速适当降低，轮廓车刀则按三角形螺纹刀的参数填写，如图所示。

参数设置完成后，根据命令提示行的提示，用限制链拾取方式，拾取被加工轮廓，在选择合适的进退刀点后，系统自动生成刀具轨迹图。

四、修改导出程序

    单击“代码生成”图标，拾取刀具轨迹，系统自动生成加工程序。用该段程序对三角形螺旋槽进行分层切削时，易出现乱牙现象，此时需在零件加工前，将程序段中的“G01 Z0.0 F3.0"修改为"G03 Z0 F3.0。保存程序，导入机床后采用磨耗补偿法完成螺旋槽的加工。
