matlab画指定角度圆弧,CAD中如何根据指定的角度画圆弧

在用CAD绘图的过程中，我们有时候需要根据一个指定的角度画出相应的圆弧，那么怎么操作呢？

下面跟着小编一起来学习吧

方法一：

1、首先，大家打开中望CAD软件

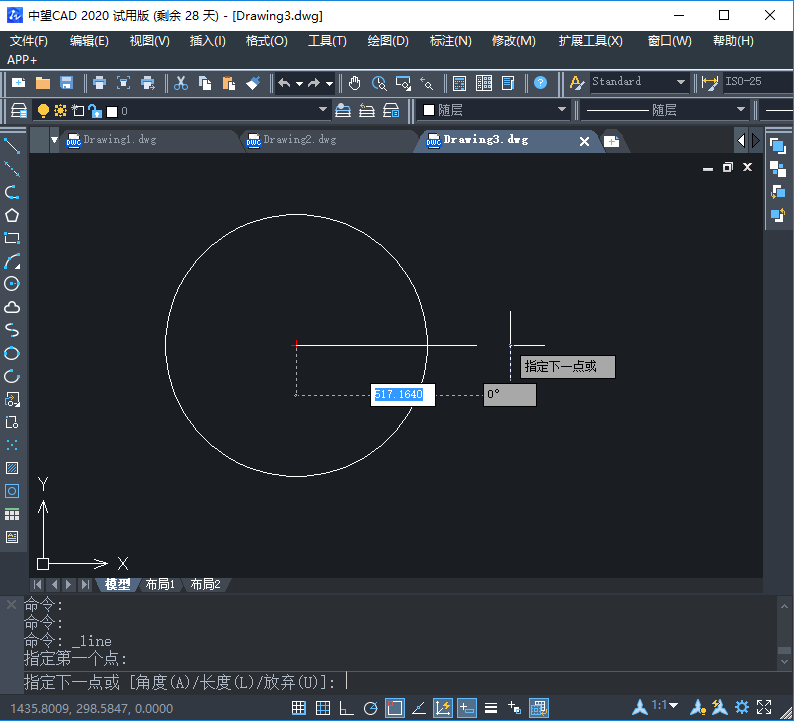

2、利用软件绘图功能的画“圆”功能画出一个半径为R的圆，然后利用“直线”功能画一条通过圆心的水平直线

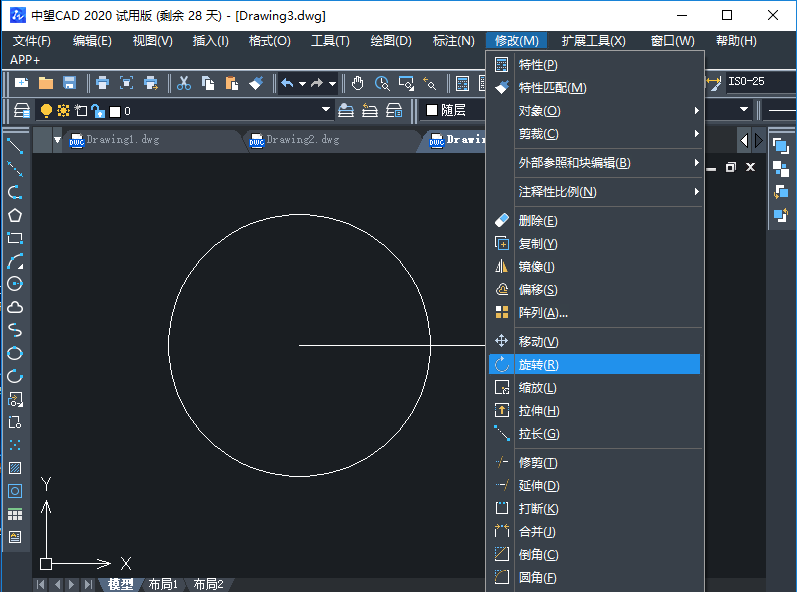

3、在最上面的菜单栏中点击“修改”选项，在弹出的对话框中找到“旋转”功能

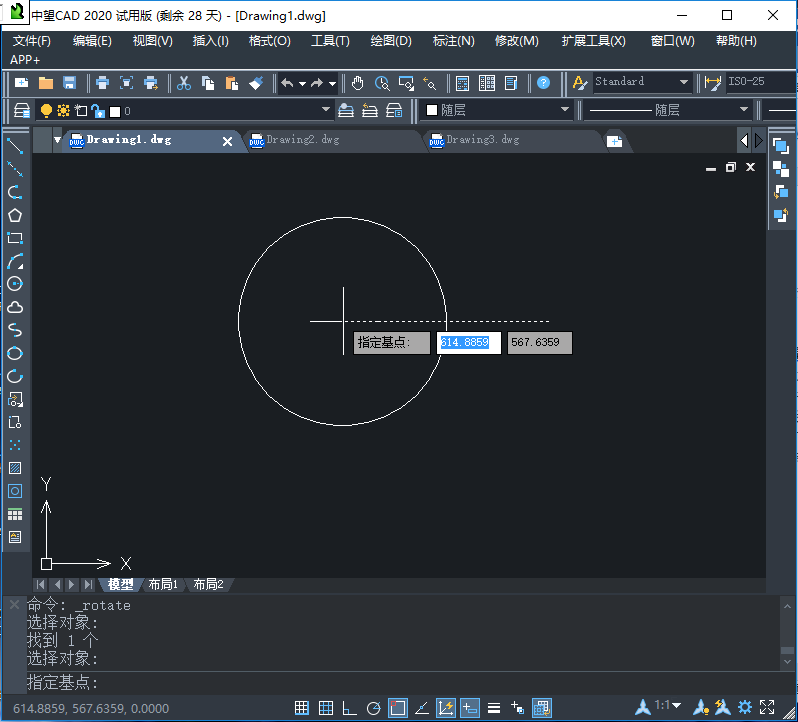

4、点击“旋转”，此时光标 为方形，鼠标左键点击水平直线选择对象，点击鼠标右键，选择圆心为指定基点

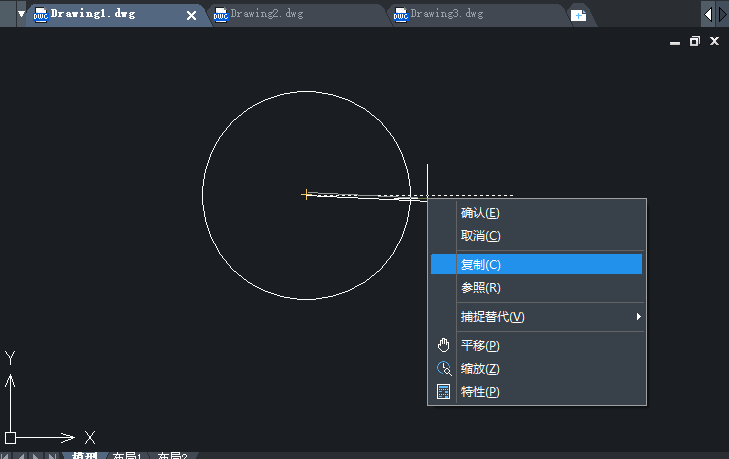

5、然后再点击鼠标右键，在弹出的对话框中点击“复制”选项

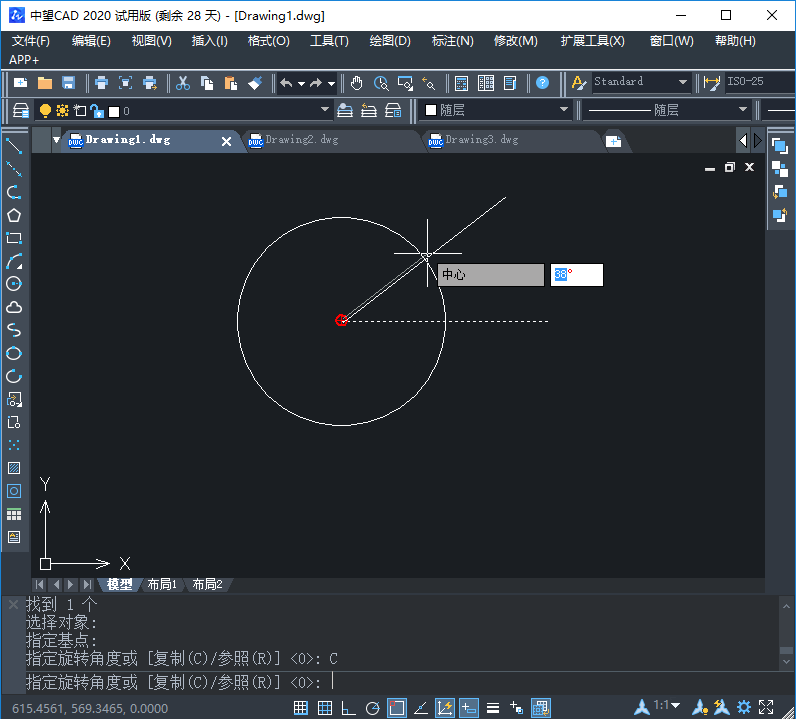

6、根据指定的角度旋转相应的角度，鼠标左键点击确认

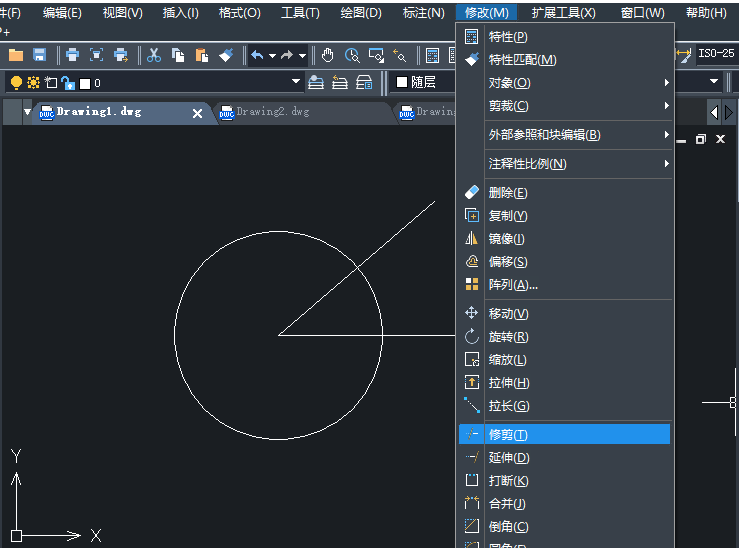

7、然后在菜单栏的“修改”选项中找到“修剪”功能

8、最后点击“修剪”，去掉多余的圆弧和直线即可得到按指定角度画好的圆弧

方法二：

除了上述方法以外，CAD也可直接利用菜单栏的绘图功能画相应的指定角度的圆弧。

具体操作如下：

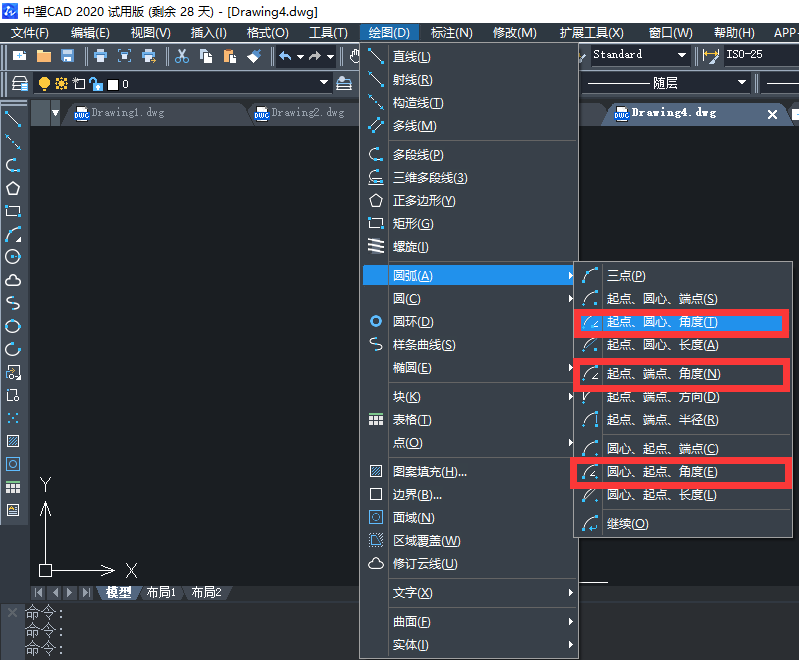

1、大家打开中望CAD软件，在最上方菜单栏选择“绘图-圆弧”，弹出的对话框里有是一种画法

2、根据指定的角度画圆弧，可以选择下面三种选项

起点、圆心、角度(T)

起点、端点、角度(N)

圆心、起点、角度(E)

3、然后我们就可以根据相应的已知条件选择合适的选项进行操作即可。
