风险定量分析工具 龙卷风图 决策树形图 蒙特卡洛模拟

龙卷风图：是项目管理中用于在风险识别和定性分析之后，进行定量风险分析的技术----敏感性分析技术中最常用的一种图表技术。

敏感性分析：敏感性分析有助于确定哪些风险对项目具有最大的潜在影响。它把所有其他不确定因素保持在基准值的条件下，考察项目的每项要素的不确定性对目标产生多大程度的影响。



敏感性分析最常用的显示方式是龙卷风图。

龙卷风图有助于比较具有较高不确定性的变量与相对稳定的变量之间的相对重要程度。

它因其显示形式像龙卷风一样而得名。图例请见图片。



___________________________________________________________________________________________

风险定量分析工具之龙卷风图

https://blog.csdn.net/rongwenbin/article/details/9301091

龙卷风图（TornadoDiagram）是在风险定量分析中采用的一种对单因素敏感性分析的工具。因其图形状像龙卷风，因此而得名。主要用来分析在其它因素单个较高不确定性因素和其它相对稳定因素之间的相对重要程度。

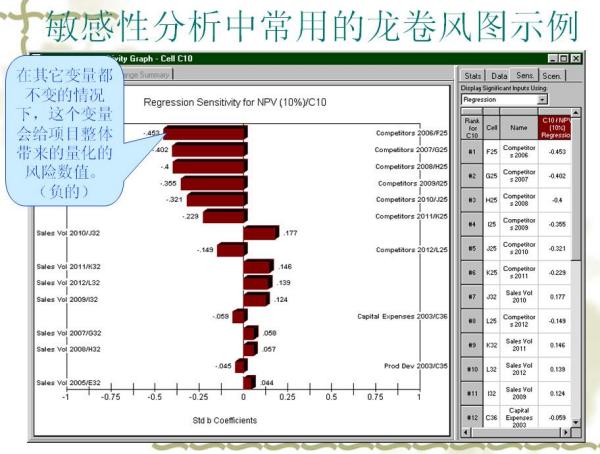

一个标准的龙卷风图如下图所示。

图中，X轴表示各因素对结果的影响的取值范围。Y轴表示各不确定性因素的名称，它们对结果的影响值和它们本身的取值。
对每一个不确定的决定因素，该图都包含了一个横杆和两组数字（分别在横杆的左边和右边）。
每组数字对应着该因素对结果的影响值（上面的数字，负数用括号括住
