使用CAD制图需要记那十几个快捷键,和一些命令,方法用得对7天学会。
![003d29e4a3028ae14fa836bfb2051b9c.png](https://img-blog.csdnimg.cn/img_convert/003d29e4a3028ae14fa836bfb2051b9c.png)
![192e48d83f7ac21f9679e1527776463c.png](https://img-blog.csdnimg.cn/img_convert/192e48d83f7ac21f9679e1527776463c.png)
主要功能

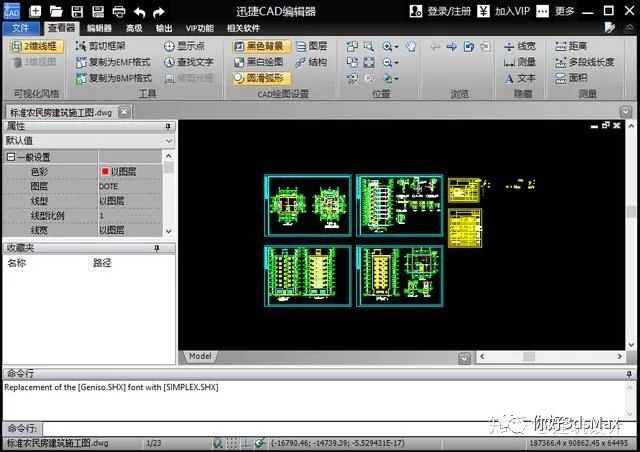

1、应用于图纸文件的编辑软件,主要为DWG、DXF等文件格式图纸提供浏览、编辑功能。
2、支持图纸浏览、编辑、批注、格式转换等复杂处理,不需要AutoCAD支持。
![13df4a39f43d2bd9b22f71023f7d2d09.png](https://img-blog.csdnimg.cn/img_convert/13df4a39f43d2bd9b22f71023f7d2d09.png)
2、熟悉常用功能键
F1:获取帮助
F2:实现作图窗和文本窗口的切换
F3:控制是否实现对象自动捕捉
F4:数字化仪控制
F5:等轴测平面切换
F6:控制状态行上坐标的显示方式
F7:栅格显示模式控制
F8:正交模式控制
F9:栅格捕捉模式控制
F10:极轴模式控制
F11:对象追踪模式控制

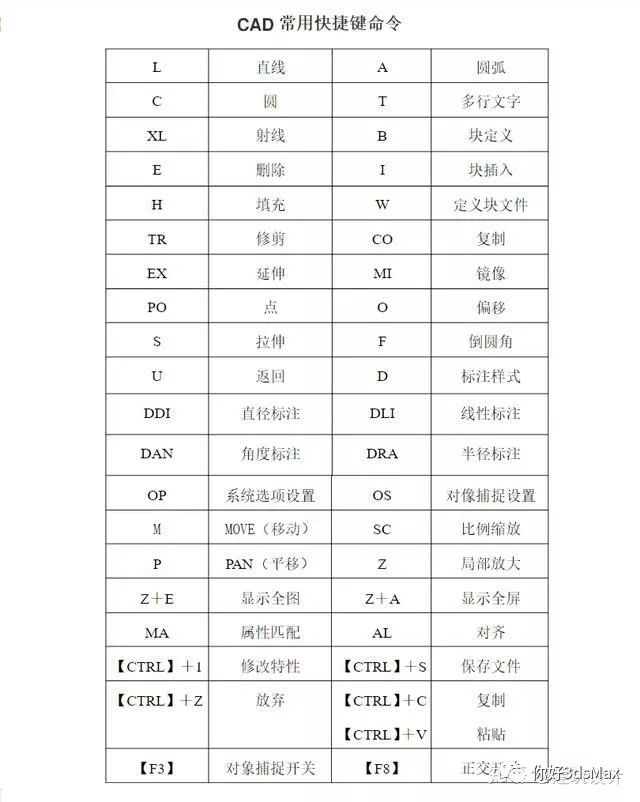

3、掌握常用快捷键

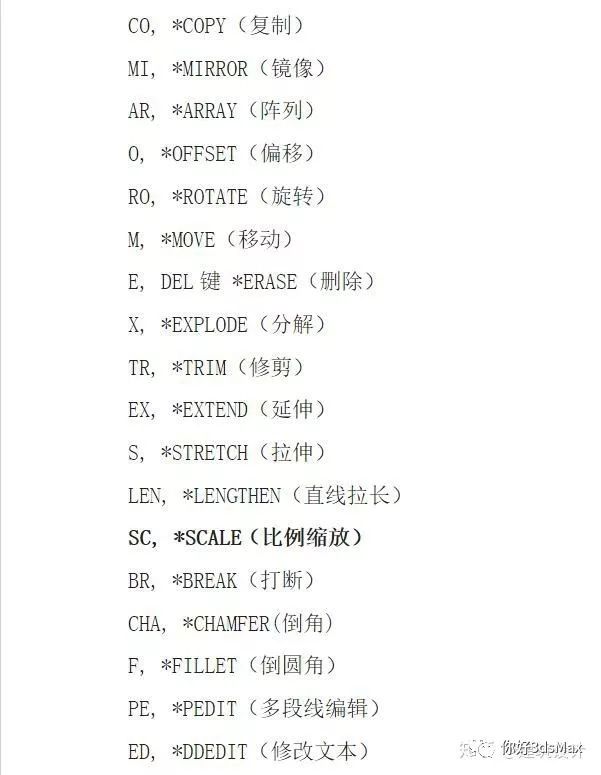

![557590b8a1002489cd38602a897f55da.png](https://img-blog.csdnimg.cn/img_convert/557590b8a1002489cd38602a897f55da.png)
4、绘图命令
![3ac672ad1f7d23ab05f9b32736d2a064.png](https://img-blog.csdnimg.cn/img_convert/3ac672ad1f7d23ab05f9b32736d2a064.png)
5、修改命令
![eb7e1de805fef5c3625bae15bf9455b6.png](https://img-blog.csdnimg.cn/img_convert/eb7e1de805fef5c3625bae15bf9455b6.png)

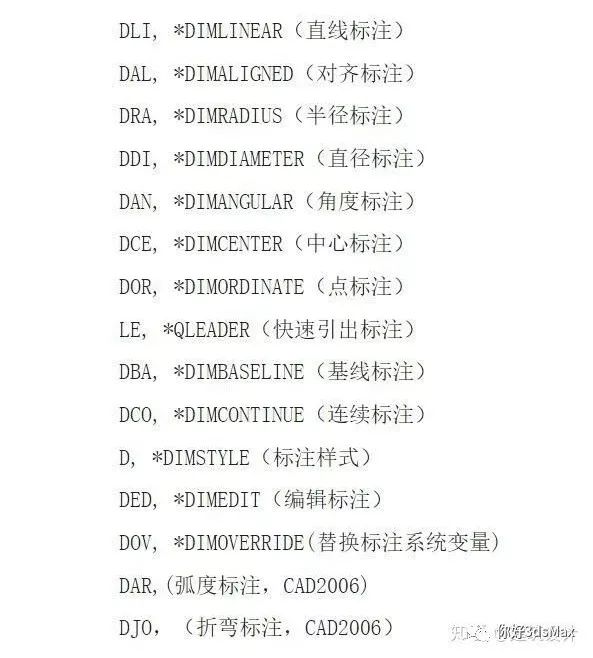

6、尺寸标注
![3872d8fa0b38941165e8528bd225e201.png](https://img-blog.csdnimg.cn/img_convert/3872d8fa0b38941165e8528bd225e201.png)
7、学习CAD要点
1、虽然CAD命令很多,熟练掌握20-40个命令,并理解各参数的用法;
2、边做边学,对有些命令不完全了解,用时再查看资料学习;
3、对照教科书一步一步,反复的做,一定要注意多回头想想;
4、熟练掌握图层的用法;
5、尽量在学习中多做笔记。
![cf50a8a5ce3f737dc247f5095da1947e.png](https://img-blog.csdnimg.cn/img_convert/cf50a8a5ce3f737dc247f5095da1947e.png)
熟悉CAD看图技巧
学习CAD制图时,很多时候都不知道图纸应该怎么看,看图是CAD一大难点。图纸到手,先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?其次,联想一些基本尺寸和装修,例如厕所、阳台楼地面标高一般会低几厘米。最后识读建筑说明,熟悉工程装修情况。熟悉、审查工程平面尺寸
建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。熟悉本层平面尺寸后,审查是否满足使用要求。

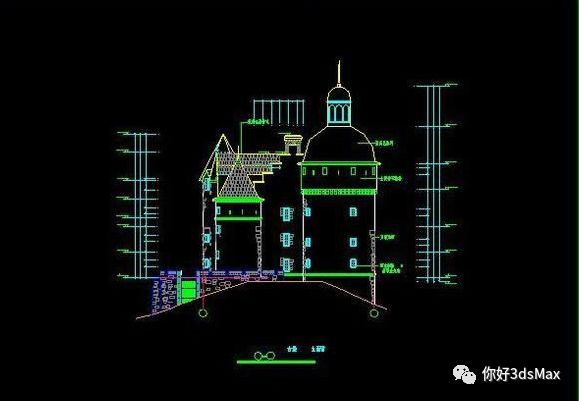

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。通过这些施工图,可掌握工程的立面尺寸。
![47419c2c1f52035cee86b7656648a98b.png](https://img-blog.csdnimg.cn/img_convert/47419c2c1f52035cee86b7656648a98b.png)
