机械-AutoCad实践

一、快捷键

1.绘图快捷键命令：

1. 圆 <–> C
2. 点 <–> PO
3. 直线 <–> L
4. 圆弧 <–> A
5. 椭圆 <–> EL
6. 表格 <–> TB
7. 矩形 <–> REC
8. 面域 <–> REG
9. 创建块 <–> B
10. 插入块 <–> I
11. 多段线 <–> PL
12. 构造线 <–> XL
13. 图案填充 <–> H
14. 样条曲线 <–> SPL
15. 正多边形 <–> POL

2.标注快捷键命令：

16. 线性标注 <–> DLI
17. 对齐标注 <–> DAL
18. 弧长标注 <–> DAR
19. 坐标标注 <–> DOR
20. 半径标注 <–> DRA
21. 折弯标注 <–> DJO
22. 直径标注 <–> DDI
23. 角度标注 <–> DAN
24. 快速标注 <–> QDIM
25. 基线标注 <–> DBA
26. 连续标注 <–> DCO
27. 形位公差 <–> TOL
28. 标记圆心 <–> DCE
29. 折弯线性 <–> DJL
30. 编辑标注 <–> DED
31. 标注样式 <–> DST

3.修改快捷键命令：

32. 删除 <–> E
33. 复制 <–> CO
34. 镜像 <–> MI
35. 偏移 <–> O
36. 阵列 <–> AR
37. 移动 <–> M
38. 旋转 <–> RO
39. 缩放 <–> SC
40. 拉伸 <–> S
41. 裁剪 <–> TR
42. 延伸 <–> EX
43. 打断 <–> BR
44. 合并 <–> J
45. 倒角 <–> CHA
46. 圆角 <–> F
47. 分解 <–> X

4.文字快捷键命令：

48. 多行文字 <–> MT
49. 单行文字 <–> DT
50. 修改文字 <–> ED
51. 查找替换 <–> FIND
52. 拼写检查 <–> SP

5.样式快捷键命令：

53. 文字样式 <–> ST
54. 表格样式 <–> TS
55. 引线样式 <–> MLS

6.图层快捷键命令：

56. 图层管理 <–> LA
57. 图层状态 <–> LAS
58. 冻结图层 <–> layfrz
59. 关闭图层 <–> layoff
60. 锁定图层 <–> laylck
61. 解锁图层 <–> layulk

7.编辑快捷键命令：

62.直线 <–> L
63.圆 <–> C
64.矩形 <–> REC
65.便移 <–> O
66.移动 <–> M
67.复制 <–> CO
68.旋转 <–> R
69.文字 <–> T
70.减切 <–> TR
80.多线段 <–> PL
81.删除 <–> E
82.匹配 <–> MA
83.返回 <–> U
84.图纸移动 <–> P
85.缩放 <–> Z
86.属性 <–> MO
87.面积统计 <–> LI
88.拉升 <–> S
89.比例缩放 <–> SC
90.扎开 <–> X

8.CAD常用快捷键

91.颜色 <–> AIT+O+C（以下省AIT+O）
92.线型 <–> +N
93.图层 <–> +L
94.线宽 <–> +W
95.文字样式 <–> +S
96.表注样式 <–> +D
97.打印样式 <–> +Y
98.点样式 <–> +P
99.多线样式 <–> +M
100.单行文字 <–> OT

二、制图技巧

1.CTrl+N无效时之解决办法
操作：OP（选项）–系统–右侧有一个启动
2.Ctrl键无效之解决办法
操作：OP（选项）–用户系统配置–）
3填充无效时之解决办法
操作：OP–显示–应用实体填充（打上勾）
4.加选无效时之解决办法
进入OP（选项）–选择–SHIFT键添加到选 集， 命令：PICKADD
5.如果CAD里的系统变量被人无意更改或一参 数被人有意调整了怎么办？
操作：OP选项–配置–重置即可恢复
6.鼠标中键不好用怎么办呀？
op–选项–显示–显示布局和模型选项卡
7.CAD技巧
OP选项–用户系统配置–绘图区域中使用捷
菜单（打上勾）自定义右键
单击进去–把所有的重复上一个命令打上勾
8.图形里的圆不圆了咋办呀？
命令：RE~即可
9.图形窗口中显示滚动条
op–显示–图形窗口中显示滚动条即可
10.保存的格式
OP–打开和保存–另存为2000格式
11.如果想下次打印的线型和这次的一样怎么办？
op选项–打印–添加打印列表
12.如果在标题栏显示路径不全怎么办？
op选项–打开和保存–在标题栏中显示完整路径（勾选 ）即可
13.如何减少文件大小？
-purge，前面加个减号，清理的会更彻底些，
14.如何将自动保存的图形复原
AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
15.为什么不能显示汉字？或输入的汉字变成了问号
对应的字型没有使用汉字字体，如HZTXT.SHX等；
16.为什么输入的文字高度无法改变？
使用的字型的高度值不为0时，用DTEXT命令书 写，文本时都不提示输入高度
17.为什么有些图形能显示，却打印不出来？
如果图形绘制在AutoCAD自动产生的图层 （DEFPOINTS、ASHADE等）上，就会出现这种情 况
18.DWG文件破坏了咋办呀？
文件–绘图实用程序–修复，选中你要修复 的，文件。
19. 在布局中插入图框
用“Insert” 命令插入，插入点位于“0，0，0”，用“Pagesetup” 命令打开页面设置，选择打印机，点“特性”后选择“修改标准图纸尺寸（可打印区域）”，再选择纸张，把上下左右边距全改为0，保存退出。
20. 如何关闭CAD中的*BAK文件：
工具——选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”前的对钩去掉。

1.选项:OP
2.缩放：z
3.鼠标操作：滚动中键缩放，按住中键移动
4.选择：实线，虚线。
5.直线：线性（标记），对象捕捉。
6.尺寸线：几何尺寸，定位尺寸。从左，上标记。
7.标注：规范标注（尺寸界限与几何线之间不能重合），
快速标注（按空格），连续标注（需提前标好一个）。
8.直线定位法。
9.画斜线公式：@长度<角度
10.修剪:tr 回车两次，对准不要的对象直接点。
11.角度标注，斜线标注（线性下拉有"已对齐“选项）。
注意：角度永远以0°为基准。30°三角形结论。平行或垂直不必重复标注角度。
12.捕捉对象里有垂足的捕捉点。
13.修剪时先剪前面的再剪后面的。
14.矩形画法：矩形+@长度，宽度。先指定一点再公式套入。
15.旋转选定目标后要回车一次，角度可以输入正负，正为顺时针。旋转时可以选择复制。
16.旋转快捷键RO，选择对象，指定参考点，再输入角度。
17.偏移（输入O回车，再输入距离回车吗，在选择对象指定参考点，在指定方向）、
18.连续偏移，输入距离后选择对象点击多个，点一下屏幕出一个。（可以和修剪配合制作标题栏）
19.移动M。选择基点移动。显示中点，移动中点对齐。选择中间的点也可以直接移动。
20.修剪的同时按住shift表示延伸。
21.标注时右键数字选择精度。或者标注样式（D），主单位里选择精度，文字里面可以修改。
22.几何尺寸和定位尺寸都必须标注。
23.圆命令（C），默认输入半径，可以点击右下角输入直径，圆只能标注直径不能标注半径。
24.绘图时以定位线为标准画圆。技巧，剪断链接部分后点击删除
25.圆内功能，切点切点半径。或使用圆角（F）功能，右下角点击半径并输入后点击两个圆*（圆角只能是外切关系）。
26.直线打断功能（BR）。
27.线型CENTER，标准定位线的线型。标注时只能从定位线端点开始标注。
28.复制（CO），选中目标和基点。
29.对准对象快速双击左键可以修改属性。
30.切点（TAN或者ctrl+右键选择），切点每选择一次，只能用一次。
31.作图原理：先画已知尺寸，再画位置尺寸，最后做连接关系。
32.斜面作图需要平移线段寻找平行关系。善于利用tr。
33.椭圆命令：EL
34.中心点画椭圆（点击面板上的椭圆按钮，只需输入长，短轴的一半，要先指定中心点的位置）
35.顶点画椭圆(输入el，确定顶点（也可以在下方面板点击中心点绘制），再输入长轴的长，短轴的一半）。
36.短轴，永远只输入一半。
37.可运用旋转命令使椭圆移至需要部分作图。
38.椭圆弧，可选择起点或者中心点起手，结束时取起始角度时是以起始点为基准的（因此同样图形同样的角度会出现取图形不一样的情况）第二张图信息量大。
39.多边形命令：POL
40.看标注：点到点（内接多边形），边到边（外切多边形）。
41.利用命令绘制多边形时，无需指定中心点（必须顺时针点端点）。
42.圆的象限点：圆·每0，90，180，270，360的边缘的点。
43.偏移的广泛用处
44.镜像命令MI
45.具有对称性的几何图形，可以用镜像完成。
46.图形走样了，输入RE回车，重新生成一下
47.选中图形，输入sc，指定基点，可以整体放大比例。
48.项目数：个数。关联：生成对象作为一个整体。
49.阵列时必须算上原有的个数。
50.方向可以选择顺时针或逆时针。
51.如果有两个角度，必须阵列两次。
52.负的数据相反方向复制阵列
53.斜面图形绘制，斜面图形可先按照水平画，画完后再旋转。
54.标注样式在注释菜单栏中颜色的上方。
55.拉伸（S）：相同外观，如长度或宽度不一样，可以使用拉伸完成，不用多次绘制。
56.使用拉伸时，必须要以框选，不能直接去点或者全选。
57.标注事宜：有圆的地方都必须标注十字定位线（可以用旋转复制的方法）。有槽的地方也要做定位线。
58.如果做的定位线看不出来，那么就修改线性比例（主要用于控制间距）。
59.特性快捷（ctrl+1）也可以在加载线性的下面找到。
60.比例1以上是放大，比例1以下是缩小。
61.更快的方法，注释里有圆心标记，如果不明显，可以使用缩放命令（SC）（可以保证超出的部分一样。）
62.凡是有孔的地方都要做定位线。看不到的地方用虚线显示（尤其对于孔来说）。可以将定位线放到最后做。
63.特性匹配（MA）：复制格式。相当于格式刷。
64.对齐标注可以斜向标注。
65.可以将定位线上下偏移
66.合并（J）合并成一段线。
67.分解（X）
68.延申（EX）也可以选定直接两头拖动。
69.面域及布尔运算应用。
使用ERG命令时必须是完全封闭的对象，而且不能有相交多余的。有相交或重复或未封闭，都是不能面域的。
并集操作方法：同时选择并集对象回车；相交的区域被剪掉，保留不相交的区域。
差集操作方法：先选择要保留的对象回车，再选择要减掉的对象回车。凡是与要减去的对象相交的区域将会被减掉。
交集操作方法与并集一样，结果相反。
使用差集，并集，交集前提必须是面域或实体。
70.BO：将生成选中的封闭部分生成多段线。并可以拖动复制下来。
71.快速修剪：创建面域后，用UNI并集可以实现快速修剪。
72.路径阵列
作用：可沿选择的路径上复制上对象
定数等分、定距等分
73.其他不常用命令
组：G（按右键，选择组，解除编组）
块：B
弧：A
多线：ML
多段线：PL
参照线：XL
74.图案填充应用
命令：H
比例用于修改填充间距
角度用于修改填充图形角度；角度是以45度为基础，也就是正常45度为零度
机械、家具，局部，节点，立面，剖面主要用于表达内部结构
75.标注命令D，修改标注ED。（ED命令点击一下数据，菜单栏中可以插入直径等符号）
76.双击数据也可以修改标注
77.文本功能应用
命令：T（文字）
与word格式修改差不多；表格可直接用直线来画；文字可以使用缩放命令进行放大或缩小；标题栏中一般包括绘图员、比例、绘图单位、公司名称、审核、材质清单、图纸名称、日期等
78.图层及对象属性修改命令（LA）。
79.图层作用：用于将各种不同的几何图素进行分类管理，将不同的对象新建不同的图层进行放置。
80.可以进行：隐藏，锁定，格式设置。
81.可以先设置好各种图层格式，绘图时再选择对应的图层调整。（原来属于其他图层的线可以选中后选择想要的图层，会自动切换成该图层的应用格式。
82.锁定某一图层可以在删除时防止被删除。也同样无法被修改。
83.LA中有图层禁止打印符号，可在打印时不被打印出来（对于中心线，辅助线等很有用）。
84.菜单栏中特性的右下角的箭头符号可以调出当前对象的特性窗口。
85.三维建模技法
坐标：UCS 拉伸命令：EXT 3D动态观察：3DO或shift+中键
86.拉伸的前提，必须是封闭的多段线或面域（reg）
87.差集（su）先选择外边保留的，在选择里面去除的
88.并集（UNI）
89.三维空间作图，xy必须要平行于制图的平面。
90.shift中键：切换三维视角
91.原点定坐标，三点定坐标等等。
92.利用圆锥可以制作圆台。（基本制图模型讲解）。4
93.制作半球：坡切或者利用大的正方体su。先从球心画一条线定位。
94.绘制长方形时，@后的数据分别是与X轴，Y轴对应的。
95.拉伸面可以对实体的面进行拉伸操作。（菜单栏里有）
96.类似轮毂的形状组合可以先复制一份模型，再依据其组合。
97.旋转建模（REV)
98.按照所选两点进行建模，边缘则可以实心，其他则可以空心。
99.三维空间修剪（输入TR回车两次，在输入P回车，在输入V回车）
100.扫掠建模(SW）：路径需要做成多段线（合并J），且路径与截面之间必须为相对关系，）
扫掠必须一个对象一个路径，两端截面不能是不同形状。
101.两形状相同大小不同的几何图形，可以用偏移命令画到内外（嵌套的）。
102.放样建模（可用多个截图混合形成实体）
103.圆角的妙用，可以对3D实体操作。
104.同一平面上两条线放样可以形成一个面，不同平面上两条线放样可以形成一个体。
105.画内部孔的方法，先画好外面的，然后将外面的归为一个图层，并设为不显示，然后画里面的。最后直接差集即可。
106.剖切（SL）
常用（xy）（xz）（yz）。可以将坐标轴设置到原点，点击（xy）后可以可以设置坡切点的坐标。
107.抽壳
选择面后输入厚度可以抽空。若不选择面，直接抽壳，则可以抽空内部。（TIPs：抽壳时若不好选中顶面底面。可以切换视图至二维线框，再选择。）
108.拉伸面时可以按照指定路径拉伸。除此之外，拉伸面还可以进行升高和降低操作。可以对已经画好的面进行更改操作。
109.压印，将几何图形边界压在立体图上，实际完成了一个面的分割。
110.实体做圆角同样用圆角功能，
111.立体图用倒角命令也可以做倾斜面。
112.螺旋线：指定基点，指定圈数，然后用扫掠该路径，可以画出弹簧的模样，
113.选中标注，点击数字可以将数字移出来。
114.物体的立面图（即主视图）。
115.投影关系：高平齐，宽相等，长对正。

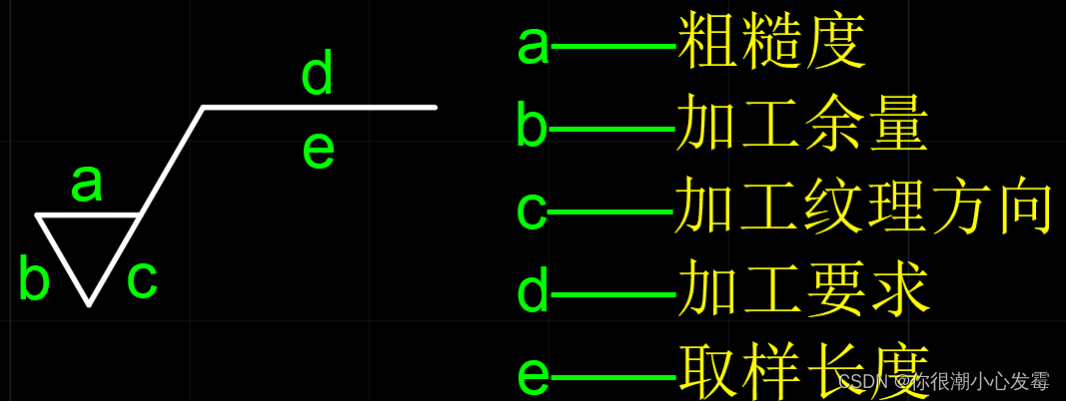

116.标注表面粗糙度
粗糙度符号的线宽、尺寸、角度都是有标准的，在这里选取线宽为0.5的实线进行绘制。
粗糙度基本符号：形似对勾，短边垂高5mm，长边垂高11mm，且两条线均与水平线呈60°夹角
在粗糙度基本符号上添加一条线，代表所指的表面是通过去除材料的的方法得到的
如果在粗糙度基本符号上加一个圆，则代表所指的表面是用不去除材料的方法得到的，或代表保持上道工序得到的表面
一般来说还会在粗糙度基本符号上加一条线的基础上再加一条线，其作用是标注说明和相关参数

绘制：
1.1点击“插入”，在“块定义”中找到并点击“创建块”。
1.2弹出的对话框中，输入“名称”， 点击“拾取点（K）”，然后在图中选中最下方的三角顶点。
1.3点击“选择对象”，然后框选所有的图形，然后点击鼠标右键或按压键盘回车键，点击“确定”。
1.4双击图形再点击“确定”即可进入“块编辑器”，在这里可以对粗糙度的值进行修改或添加一些必要的说明。
1.5点击“插入”，在“块”中找到并点击“插入——更多选项…”。
1.6点击浏览找到刚刚命名的块，小编在这里是的名称是“粗糙度”，在“插入点”一栏中勾选“在屏幕上指定（S）”，在“比例”一栏中取消勾选“在屏幕上指定（F）”，在“旋转”一栏中勾选“在屏幕上指定（C）”，然后点击“确定”。这样就可以插入标准的粗糙度符号并指定其摆放位置和角度了。
分解：
现在对此粗糙度符号在“快编辑器”中进行修改会同步到将其他的粗糙度符号，但是在同一张图纸中不同位置的粗糙度也不同，所以这明显不是绘图者需要的。如果要对某一个粗糙度进行修改且不对其他粗糙度符号造成影响，则需要进行以下设置：
2.1选中需要修改的粗糙度符号，点击工具栏中的“修改——分解”，就可以单独对这个粗糙度符号进行修改了。

三、插件

10个必备的AutoCAD插件
网址：10个必备的AutoCAD插件_新缸中之脑的博客-CSDN博客.html
