Abaqus仿真水力压裂现象(XFEM,扩展有限元法)

背景

XFEM，即扩展有限元法，主要用于仿真裂纹的扩展，如：王涛等采用扩展有限元方法(XFEM )，发展了abaqus软件的显式用户单元子程序，实现了页岩水力压裂过程的初步数值模拟。(王涛, 高岳, 柳占立,等. 基于扩展有限元法的水力压裂大物模实验的数值模拟[J]. 清华大学学报:自然科学版, 2014(10):1304-1309.)龚迪光等基于ABAQUS的水力裂缝扩展有限元法可对不同井型和诸多储层物性参数及压裂施工参数进行了分析。(龚迪光, 曲占庆, 李建雄,等. 基于ABAQUS平台的水力裂缝扩展有限元模拟研究[J]. 岩土力学,2016,260(05):302-310.)下面通过简单案例了解一下XFEM法在水力压裂中的用法。其中，该案例分别使用了614和2017两个版本进行了分析，并对其中的不同进行了说明，对收敛性进行了探讨。单位制:m-N-Pa-kg

仿真模型StepBy Step操作演示

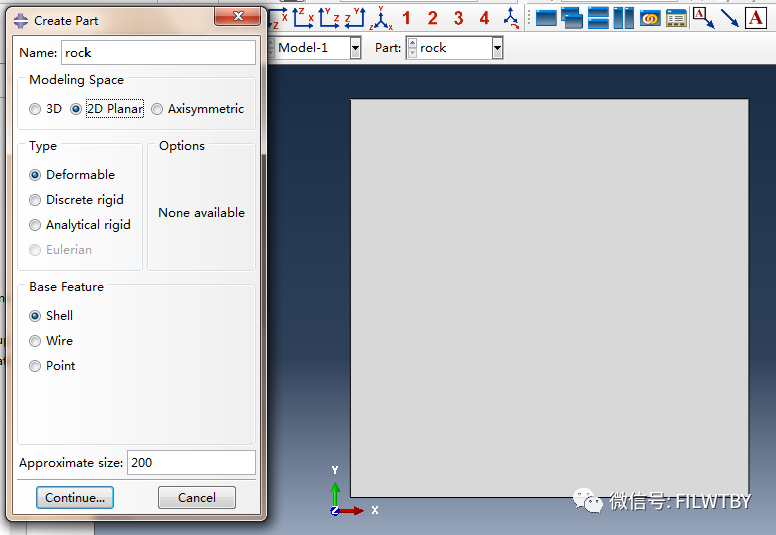

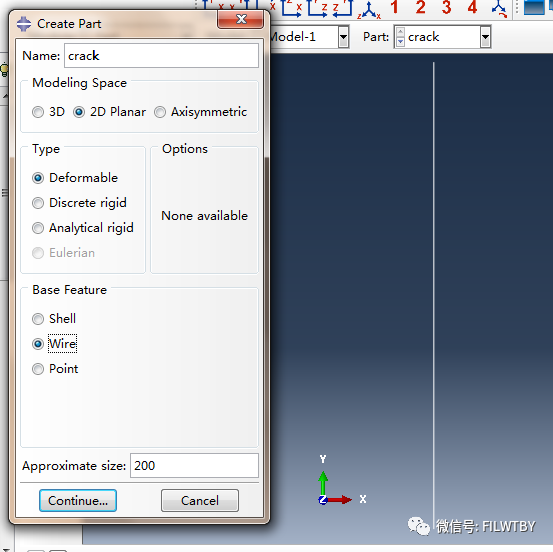

1、首先建立两个part，岩体rock和初始裂纹crack。

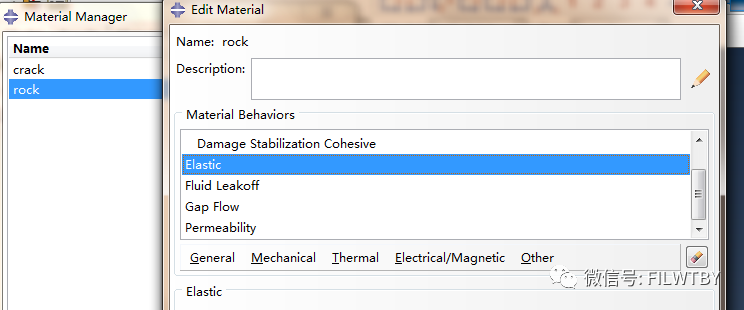

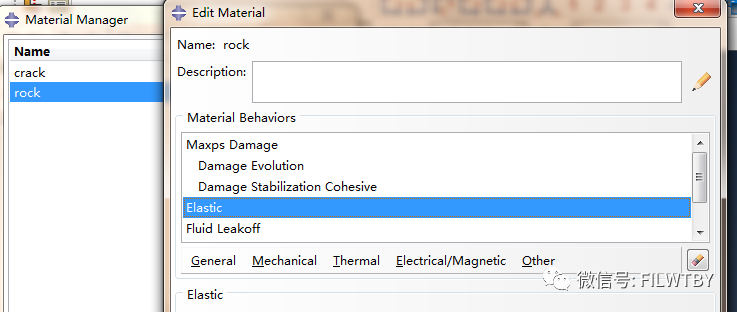

2、设置属性参数：扩展有限元模拟裂纹扩展，采用最大主应力准则，设置断裂参数，进行水力压裂数值模拟，要设置储层参数。

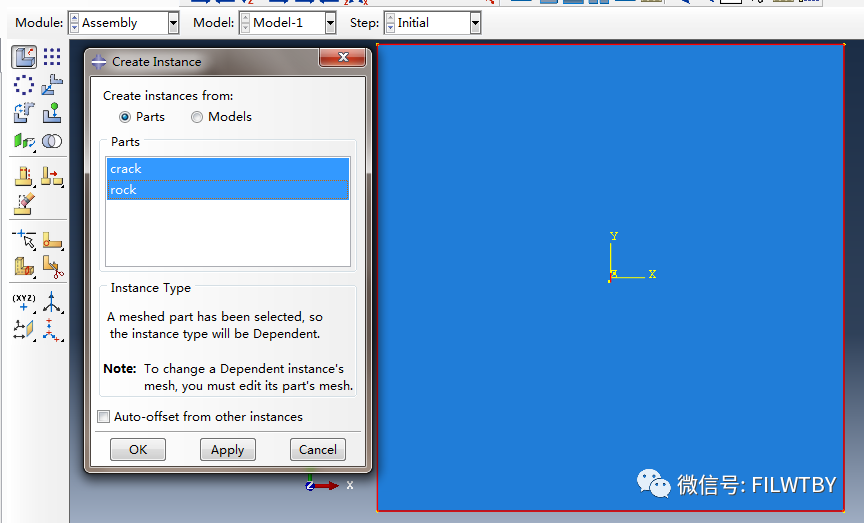

3、装配：可调整初始裂纹位置、角度等。

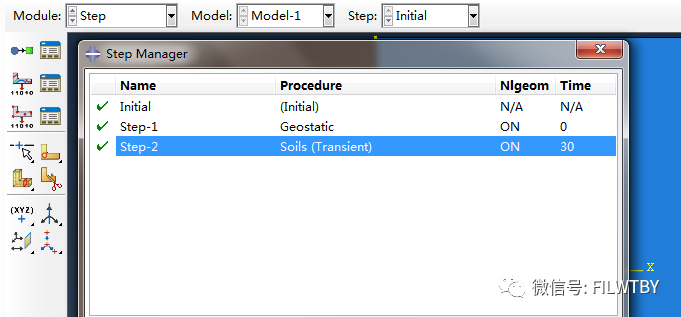

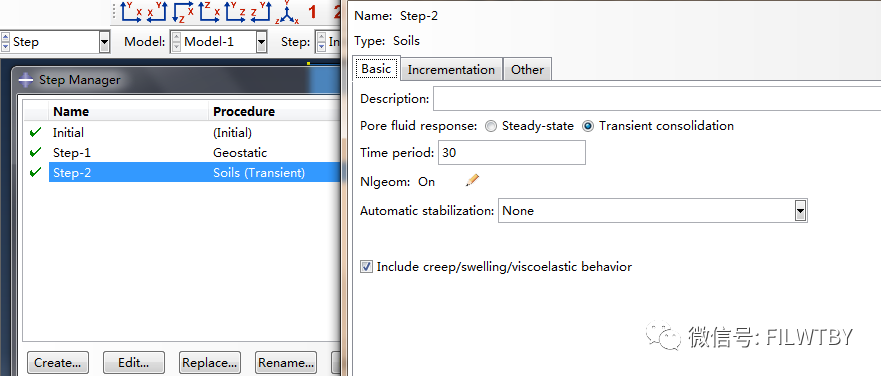

4、分析步设置：设置两个分析步，step1用来进行地应力平衡分析，step2进行压裂。

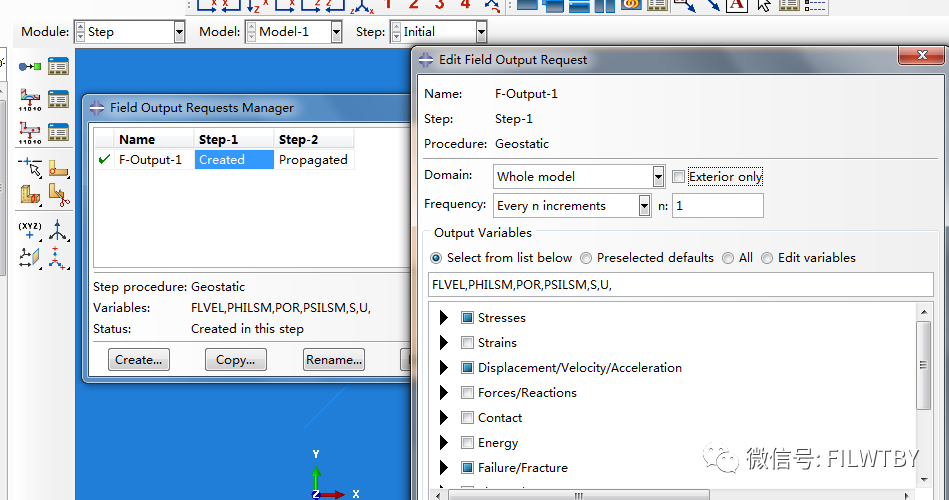

5、创建场输出：其中注入点处孔压和裂缝宽度需要编辑关键字来设置，详情看下文。

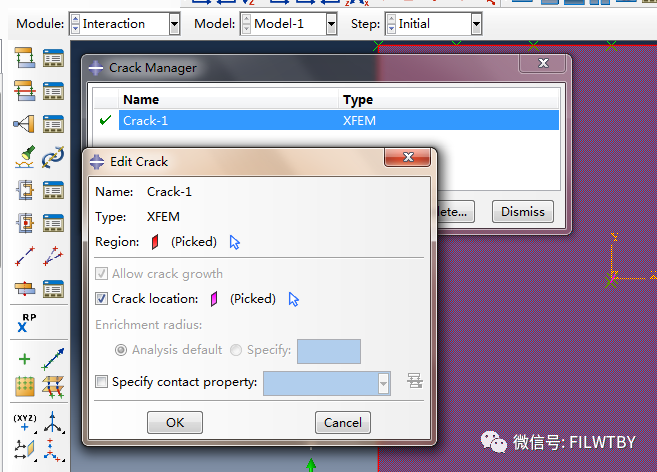

6、Interaction设置：需要在这里设置允许裂纹扩展区域和初始裂纹，选择XFEM方法。

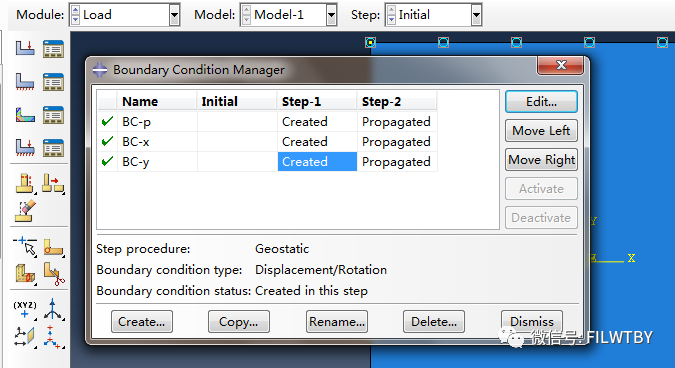

7、载荷和边界条件设置：需要设置位移边界条件和孔压边界条件。

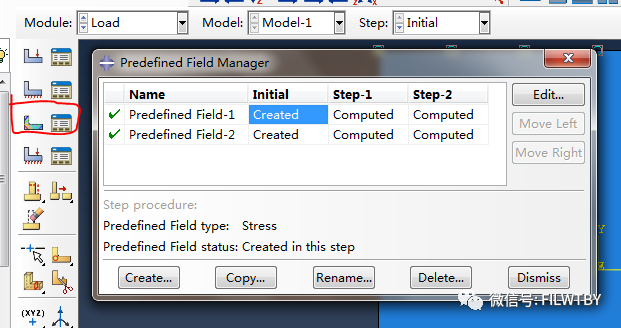

8、初始地应力场设置：需要设置地应力条件和初始孔隙率。

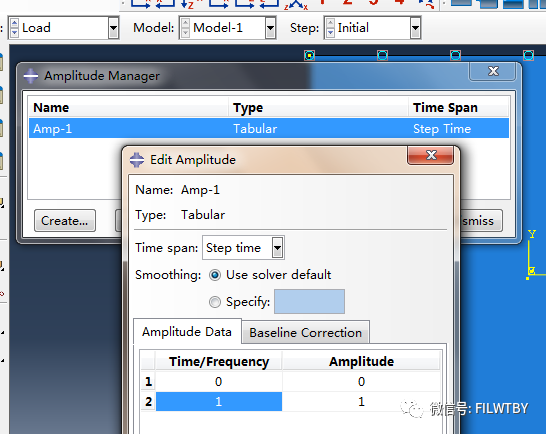

9、进行水力压裂模拟，压裂液注入需要设置幅值曲线，Tools-Amplitude。

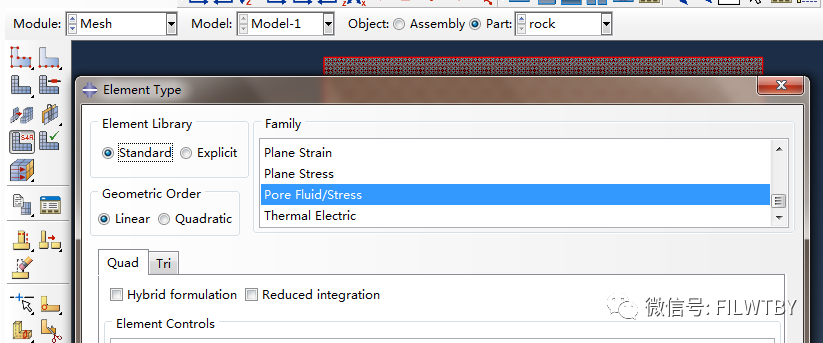

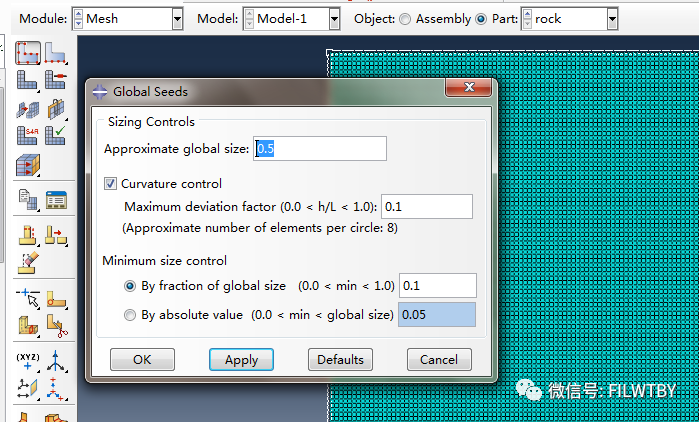

10、划分网格：需要设置为孔压网格类型。

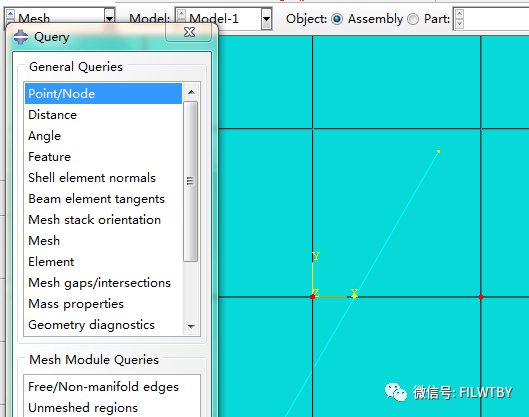

11、编辑关键字，设置压裂液的流入。在此之间需要确定注入点位置，查询节点。

查询裂纹两侧节点编号，在两节点中间注入压裂液。

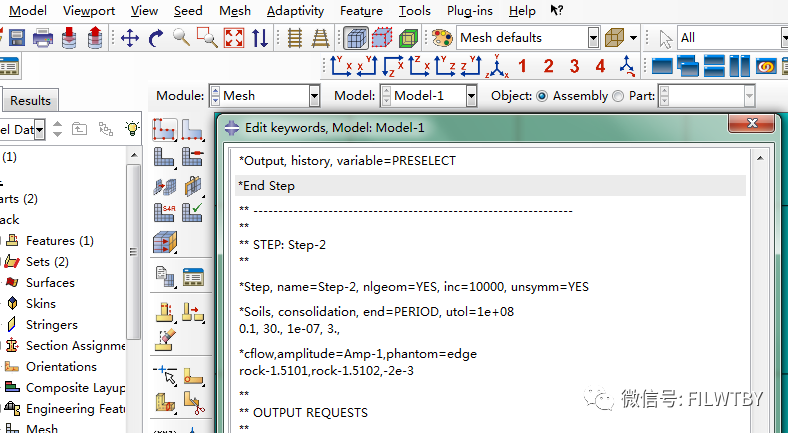

编辑关键字：Model-Editkeywords。采用Cflow函数进行压裂液的流入，其中-2e-3为排量大小，负号表示流入。rock-1.5101和rock-1.5102分别为上述查询到的节点编号。

12、编辑关键字，增加孔压PORPRES和裂缝宽度PFOPENXFEM的输出。

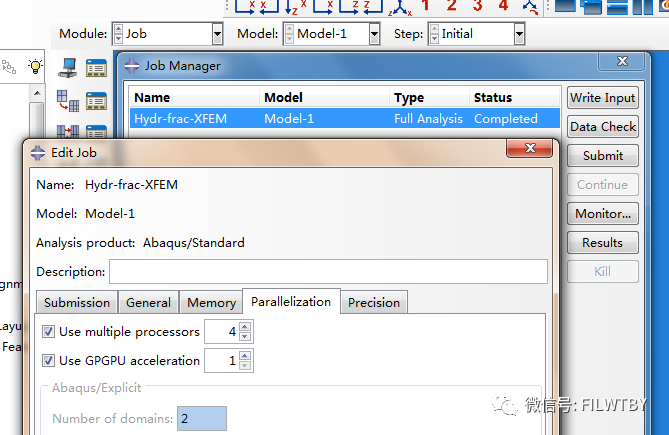

13、创建job，可设置多核运算和GPU加速。

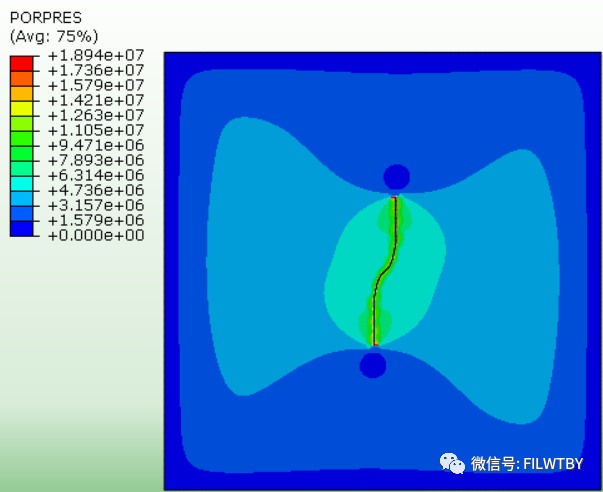

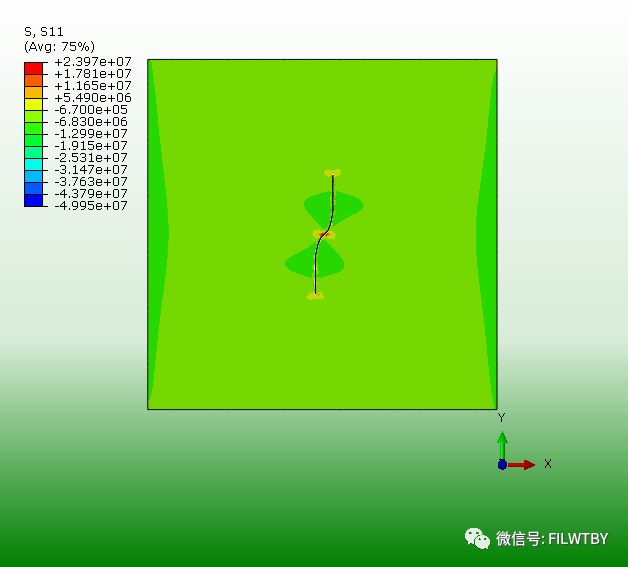

14、结果查看，可查看云图，裂缝路线。

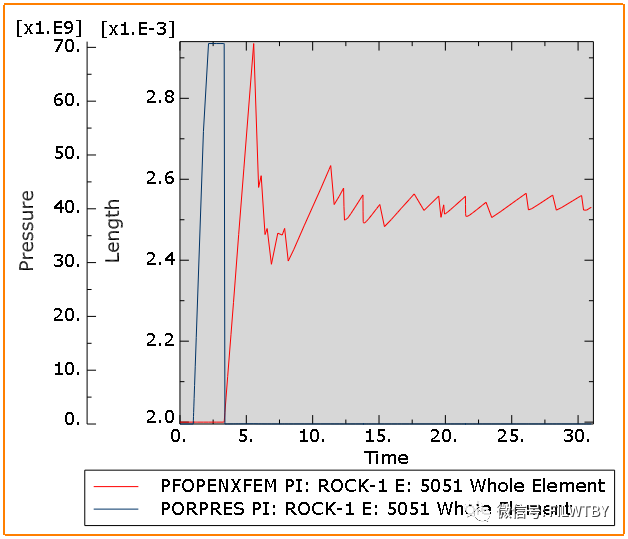

孔压曲线和裂缝宽度曲线

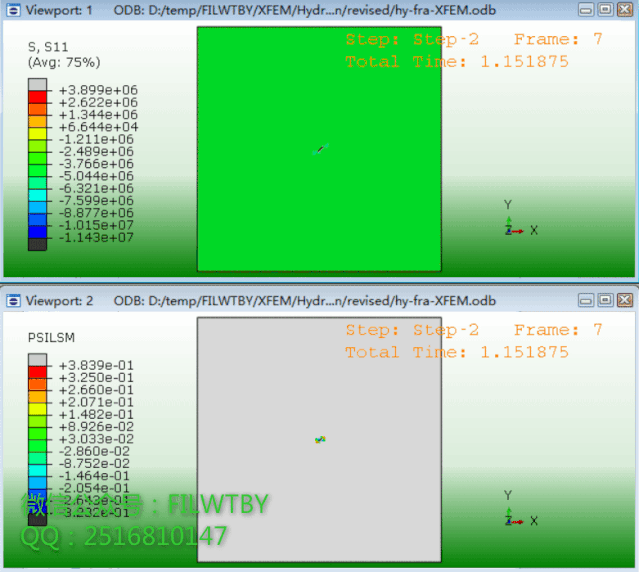

动画

课程重点讲解XFEM法在水压裂纹中的仿真操作，欢迎购买案例并在此基础上优化和提高！
