本文介绍了如何使用BeagleBone Black (BBB) 的SPI接口来驱动TLE5012B磁传感器，并提供了详细的硬件连接指导与软件驱动示例。针对TLE5012B的3线SPI特性，文中还探讨了从4线SPI到3线SPI的硬件及驱动修改方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

---恢复内容开始---

硬件将SPI时钟 DATA接口直接连接MAX490

1、DATA接口需要输出输出两个方向，输入指令、输出读数。而MAX490 TX只提供输出无法输入

2、即便TLB5012B可以通过SPI口控制，配置无需输入读数指令，也应当每次上电的时候连接SPI口，写入配置指令。

因而硬件需要调整。

使用SPI接口读写角度，使用BeagleBone Black 板调试SPI接口。

1、putty连接板子

2、BBB联网

以下内容应为内核升级不适用了

3、末尾添加行optargs=capemgr.enable_partno=BB-SPIDEV0

4、git clone https://github.com/5montest/BeagleBoneBlack_spi.git

5、./Enable_spidev.sh

6、。。。。。。。。。。。。。。。

https://blog.csdn.net/embbnux/article/details/38844957

3、使用以下方法驱动BBB的SPI接口

 　　将SPI设备插入槽中

　　echo BB-SPIDEV0>/sys/devices/platform/bone_capemgr/slots
　　

　BBB的SPI驱动如下：

　　

/*
 * SPI testing utility (using spidev driver)
 *
 * Copyright (c) 2007  MontaVista Software, Inc.
 * Copyright (c) 2007  Anton Vorontsov <avorontsov@ru.mvista.com>
 *
 * This program is free software; you can redistribute it and/or modify
 * it under the terms of the GNU General Public License as published by
 * the Free Software Foundation; either version 2 of the License.
 *
 * Cross-compile with cross-gcc -I/path/to/cross-kernel/include
 */

#include <stdint.h>
#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <getopt.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <linux/types.h>
#include <linux/spi/spidev.h>

#define ARRAY_SIZE(a) (sizeof(a) / sizeof((a)[0]))

static void pabort(const char *s)
{
    perror(s);
    abort();
}

static const char *device = "/dev/spidev1.1";
static uint8_t mode;
static uint8_t bits = 8;
static uint32_t speed = 500000;
static uint16_t delay;

static void transfer(int fd)
{
    int ret;
    uint8_t tx[] = {
        0xFF, 0x00, 0xFF, 0xFF, 0xFF, 0xFF,
        0x40, 0x00, 0x00, 0x00, 0x00, 0x95,
        0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
        0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
        0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
        0xDE, 0xAD, 0xBE, 0xEF, 0xBA, 0xAD,
        0xF0, 0x0D,
    };
    uint8_t rx[ARRAY_SIZE(tx)] = {0, };
    struct spi_ioc_transfer tr = {
        .tx_buf = (unsigned long)tx,
        .rx_buf = (unsigned long)rx,
        .len = ARRAY_SIZE(tx),
        .delay_usecs = delay,
        .speed_hz = speed,
        .bits_per_word = bits,
    };

    ret = ioctl(fd, SPI_IOC_MESSAGE(1), &tr);
    if (ret < 1)
        pabort("can't send spi message");

    for (ret = 0; ret < ARRAY_SIZE(tx); ret++) {
        if (!(ret % 6))
            puts("");
        printf("%.2X ", rx[ret]);
    }
    puts("");
}

static void print_usage(const char *prog)
{
    printf("Usage: %s [-DsbdlHOLC3]\n", prog);
    puts("  -D --device   device to use (default /dev/spidev1.1)\n"
         "  -s --speed    max speed (Hz)\n"
         "  -d --delay    delay (usec)\n"
         "  -b --bpw      bits per word \n"
         "  -l --loop     loopback\n"
         "  -H --cpha     clock phase\n"
         "  -O --cpol     clock polarity\n"
         "  -L --lsb      least significant bit first\n"
         "  -C --cs-high  chip select active high\n"
         "  -3 --3wire    SI/SO signals shared\n");
    exit(1);
}

static void parse_opts(int argc, char *argv[])
{
    while (1) {
        static const struct option lopts[] = {
            { "device",  1, 0, 'D' },
            { "speed",   1, 0, 's' },
            { "delay",   1, 0, 'd' },
            { "bpw",     1, 0, 'b' },
            { "loop",    0, 0, 'l' },
            { "cpha",    0, 0, 'H' },
            { "cpol",    0, 0, 'O' },
            { "lsb",     0, 0, 'L' },
            { "cs-high", 0, 0, 'C' },
            { "3wire",   0, 0, '3' },
            { "no-cs",   0, 0, 'N' },
            { "ready",   0, 0, 'R' },
            { NULL, 0, 0, 0 },
        };
        int c;

        c = getopt_long(argc, argv, "D:s:d:b:lHOLC3NR", lopts, NULL);

        if (c == -1)
            break;

        switch (c) {
        case 'D':
            device = optarg;
            break;
        case 's':
            speed = atoi(optarg);
            break;
        case 'd':
            delay = atoi(optarg);
            break;
        case 'b':
            bits = atoi(optarg);
            break;
        case 'l':
            mode |= SPI_LOOP;
            break;
        case 'H':
            mode |= SPI_CPHA;
            break;
        case 'O':
            mode |= SPI_CPOL;
            break;
        case 'L':
            mode |= SPI_LSB_FIRST;
            break;
        case 'C':
            mode |= SPI_CS_HIGH;
            break;
        case '3':
            mode |= SPI_3WIRE;
            break;
        case 'N':
            mode |= SPI_NO_CS;
            break;
        case 'R':
            mode |= SPI_READY;
            break;
        default:
            print_usage(argv[0]);
            break;
        }
    }
}

int main(int argc, char *argv[])
{
    int ret = 0;
    int fd;

    parse_opts(argc, argv);

    fd = open(device, O_RDWR);
    if (fd < 0)
        pabort("can't open device");

    /*
     * spi mode
     */
    ret = ioctl(fd, SPI_IOC_WR_MODE, &mode);
    if (ret == -1)
        pabort("can't set spi mode");

    ret = ioctl(fd, SPI_IOC_RD_MODE, &mode);
    if (ret == -1)
        pabort("can't get spi mode");

    /*
     * bits per word
     */
    ret = ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);
    if (ret == -1)
        pabort("can't set bits per word");

    ret = ioctl(fd, SPI_IOC_RD_BITS_PER_WORD, &bits);
    if (ret == -1)
        pabort("can't get bits per word");

    /*
     * max speed hz
     */
    ret = ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);
    if (ret == -1)
        pabort("can't set max speed hz");

    ret = ioctl(fd, SPI_IOC_RD_MAX_SPEED_HZ, &speed);
    if (ret == -1)
        pabort("can't get max speed hz");

    printf("spi mode: %d\n", mode);
    printf("bits per word: %d\n", bits);
    printf("max speed: %d Hz (%d KHz)\n", speed, speed/1000);

    transfer(fd);

    close(fd);

    return ret;
}

　　TLE的STM32驱动如下：

　　

/**
  ******************************************************************************
  * @file    spi_TLE5012B.c
  * @author  Keith Cheung
  * @version V3.5.0
  * @date    13-MAY-2017
  * @brief   This file contains the headers of the spi_TLE5012B.
  ******************************************************************************
  * @attention
  *
  *
  * <h2><center>&copy; COPYRIGHT 2017</center></h2>
  ******************************************************************************
  */

#include "stm32f10x.h"
#include "spi_TLE5012B.h"
//#include "PublicSet.h"

//uint16_t TLE_Angle,Angle_Speed,TLE_Offset_Angle;

//spi_TLE5012B.H 中有简要说明

void Delay( uint16_t i )
{
   while( i-- );
}


void SPI5012B_Init(void)
{
    SPI_InitTypeDef  SPI_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd( RCC_APB2Periph_SPI1,ENABLE );

    //以下二句，在它处声明，请增加使用
    //RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOD |RCC_APB2Periph_AFIO, ENABLE);
    //GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);//使JTDO、JTDI、JTCK 当成普通IO口进行操作
    //GPIOB0 当成普通IO口进行操作

    /*SPI: NSS,SCK,MISO and MOSI */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;//PA5--CLK--复用推挽
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    //GPIO_StructInit(&GPIO_InitStructure);

    /* Configure PA6 as encoder input */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;//PA6--MISO--输入
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* PA7*/
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//PA7--MOSI--推挽输出
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_CS_Pin_Name;//PB0--CS--推挽输出
    GPIO_Init(GPIO_CS_Pin_Type, &GPIO_InitStructure);

    /**********SPI****************/
    SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;//SPI1--双线全双工！！
    SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
    SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b;
    SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
    SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
    SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
    SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;
    SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
    SPI_InitStructure.SPI_CRCPolynomial = 7;

    SPI_Init(SPI1, &SPI_InitStructure);
    SPI_Cmd(SPI1, ENABLE);
}


uint16_t SPIx_ReadWriteByte(uint16_t byte)
{
    uint16_t retry = 0;
    while( (SPI1->SR&1<<1) == 0 )//发送缓冲区非空
    {
        if( ++retry > 200 )
            return 0;//延迟一段时间后返回
    }
    SPI1->DR = byte;     //发送数据

    retry = 0;
    while( (SPI1->SR&1<<0) == 0 ) //接收缓冲区为空
    {
        if( ++retry > 200 )
            return 0;//延迟一段时间后返回
    }
    return SPI1->DR;          //读一下缓冲区，清标志
}


//得到 0~359 度
uint16_t ReadAngle(void)
{
    return ( ReadValue(READ_ANGLE_VALUE) * 360 / 0x10000 );
}

//得到角速度
uint16_t ReadSpeed(void)
{
    return ReadValue(READ_SPEED_VALUE);
}


uint16_t ReadValue(uint16_t u16RegValue)
{
    uint16_t u16Data;

    SPI_CS_ENABLE;

    SPIx_ReadWriteByte(u16RegValue);
  SPI_TX_OFF;

    //发送 0xFFFF 是无用的，可能是为了有时钟
    u16Data = ( SPIx_ReadWriteByte(0xffff) & 0x7FFF ) << 1;//0x12/0xff*100k

    SPI_CS_DISABLE;
  SPI_TX_ON;

    return(u16Data);
}
/**
  ******************************************************************************
  * @file    spi_TLE5012B.h
  * @author  Keith Cheung
  * @version V3.5.0
  * @date    13-MAY-2017
  * @brief   This file contains the headers of the spi_TLE5012B.
  ******************************************************************************
  * @attention
  *
  *
  * <h2><center>&copy; COPYRIGHT 2017</center></h2>
  ******************************************************************************
  */

#ifndef _TLE5012B_H_
#define _TLE5012B_H_

#include "stm32f10x.h"

//extern uint16_t TLE_Angle, Angle_Speed, TLE_Offset_Angle;
/*
TLE5012B_E1000 接线说明:

1:NC
2:SCK <= 120R => stm32f103 PA5
3:CSQ (CS) <= 120R => stm32f103 PB0
4:DATA <= 120R => stm32f103 PA6
  DATA <= 120R => stm32f103 PA7
  DATA <= 2.2K => Vdd 3.3V
  PS:因是三线 SPI , MOSI , MISO 并线使用

5:NC
6:Vdd 3.3V
7:GND
8:NC
*/

//磁铁，请用“径向充磁”的圆磁铁，如 直径 10 x 厚 2mm

//SPI5012B_Init() 时钟需另外加上

//以下内容需按实际更改
#define SPI_TX_OFF {GPIOA->CRL&=0x0FFFFFFF;GPIOA->CRL|=0x40000000;}//把PA7（MOSI）配置成开漏--输入模式
#define SPI_TX_ON  {GPIOA->CRL&=0x0FFFFFFF;GPIOA->CRL|=0xB0000000;}//把PA7（MOSI）配置成推挽--输出模式（50MHz）

#define GPIO_CS_Pin_Name  GPIO_Pin_0
#define GPIO_CS_Pin_Type  GPIOB

//以下内容一般不需变动
#define SPI_CS_ENABLE  GPIO_ResetBits(GPIO_CS_Pin_Type, GPIO_CS_Pin_Name)       //片选脚电平拉低
#define SPI_CS_DISABLE GPIO_SetBits(GPIO_CS_Pin_Type, GPIO_CS_Pin_Name)         //片选脚电平拉高
//#define INDEX_ENABLE   GPIO_SetBits(GPIOA, GPIO_Pin_4)/* for incremental signal index */

//#define CLK_H GPIO_SetBits(GPIOA, GPIO_Pin_5)                 //时钟脚PA5电平拉高
//#define CLK_L GPIO_ResetBits(GPIOA, GPIO_Pin_5)               //时钟脚PA5电平拉低

//#define DATA_H    GPIO_SetBits(GPIOA, GPIO_Pin_6)                         //PA6（MISO）电平拉高
//#define DATA_L    GPIO_ResetBits(GPIOA, GPIO_Pin_6)                       //PA6（MISO）电平拉低
//#define READ_DATA    GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_6)

/* SPI command for TLE5012 */
#define READ_STATUS                    0x8001            //8000
#define READ_ANGLE_VALUE        0x8021            //8020
#define READ_SPEED_VALUE        0x8031            //8030

#define WRITE_MOD1_VALUE        0x5060                            //0_1010_0_000110_0001
#define MOD1_VALUE    0x0001

#define WRITE_MOD2_VALUE        0x5080                            //0_1010_0_001000_0001
#define MOD2_VALUE    0x0801

#define WRITE_MOD3_VALUE        0x5091                            //0_1010_0_001001_0001
#define MOD3_VALUE    0x0000

#define WRITE_MOD4_VALUE        0x50E0                            //0_1010_0_001110_0001
#define MOD4_VALUE    0x0098                //9bit 512

#define WRITE_IFAB_VALUE        0x50B1
#define IFAB_VALUE 0x000D
/* Functionality mode */
#define REFERESH_ANGLE        0

void SPI5012B_Init(void);
void SPI_SendData16(uint16_t SendData);
uint16_t SPI_ReadData16(void);
uint16_t ReadAngle(void);
uint16_t ReadSpeed(void);
uint16_t ReadValue(uint16_t u16Value);
uint16_t SPIx_ReadWriteByte(uint16_t byte);
uint16_t TlE5012W_Reg(uint16_t Reg_CMD, uint16_t Reg_Data);
#endif

然而BBB的SPI是标准SPI自环结果如下图所示

TLE5012 是3线SSC接口 需要硬件和驱动方面的更改

硬件方面

1.硬件：

   A. 英飞凌磁传感器 TLE5012bE1000

   B. STM32F103

   C. 磁铁，请用“径向充磁”的圆磁铁，如 直径 10 x 厚 2mm，找TB买

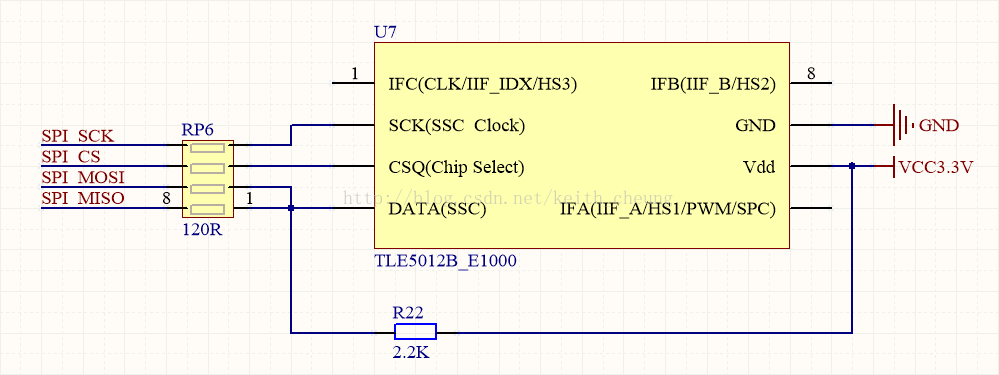

2.TLE5012B_E1000 接线说明:

1:NC
2:SCK <= 120R => stm32f103 PA5
3:CSQ (CS) <= 120R => stm32f103 PB0
4:DATA <= 120R => stm32f103 PA6
  DATA <= 120R => stm32f103 PA7
  DATA <= 2.2K => Vdd 3.3V
  PS:因是三线 SPI , MOSI , MISO 并线使用

5:NC
6:Vdd 3.3V
7:GND
8:NC





思路 ，需要将BBB的驱动进行修改，四线改为三线、参考https://e2echina.ti.com/question_answer/dsp_arm/sitara_arm/f/25/t/80526

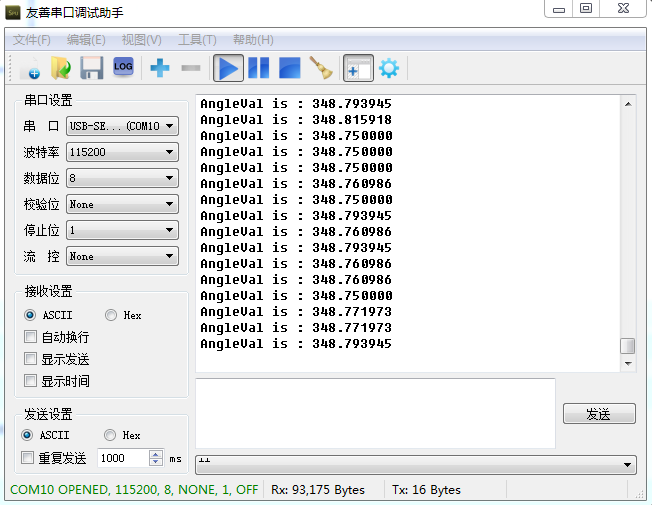

只要线接对，使用随处可见的驱动读数即可。需要将读数改成小数，结束。那个磁铁随便试了一下。读数/65535





转载于:https://www.cnblogs.com/taogepureyeahman/p/9112574.html

【文章汇总】嵌入式Linux公众号
嵌入式Linux
01-08 1万+
据悉，深圳某工程师沦为C语言笔试枪手 修改cmdline 把内存改成512MB 上拉电阻的作用 剖析C语言是如何画出这样的三角形的 c语言画谢宾斯基三角形 Linux字符设备驱动实例 哦，这是桶排序 回答一个微信好友的创业问题 Linux-C编程 / 多线程 / 如何终止某个线程？ 想要学好C++有哪些技巧？ 单片机外围模块漫谈之二，如何提高ADC转换精度 多重 for 循环，如何提高效率？ Linus 在圣诞节想提前放假做了这些解释，哈哈哈 一步步分析-C语言如何面向对象编程 测试内存对齐对运行速度的影响
商汤嵌入式开发面试题及参考答案
最新发布
大模型大数据攻城狮的专栏
01-02 530
链表是一种常见的线性数据结构，它由一系列节点组成，每个节点包含数据元素以及指向下一个节点（对于单向链表）或前后节点（对于双向链表）的指针。链表与数组不同，它不需要连续的内存空间来存储数据，而是通过指针将各个节点串联起来，这使得链表在插入和删除元素时相对更加灵活，不需要像数组那样移动大量元素。链表可以分为单向链表、双向链表和循环链表等不同类型。单向链表每个节点只有一个指向下一个节点的指针，只能沿着一个方向遍历链表。
TLE5012B.PDF
02-07
一款适用于非接触式编码器的磁性角度传感芯片
stm32访问tle5012b
05-11
两个源代码文件实现了stm32f103处理器对磁编码器tle5012b的scc访问，实测有效。
tle5012b编码器在电机控制中的应用（电角度零点偏移）
m0_69177227的博客
05-17 1296
为获取电机电角度偏移量，往往先上电给Ud赋值，使电机转子处于电角度零点，读取此时ABZ编码器的值，将此值作为初始电角度应用在FOC中。此种方式的麻烦之处在于，每次启动电机都需要先对齐零点。上电直接通过SPI读取编码器的绝对位置，获取电角度偏移量，解决校准电角度零点的问题。
TLE5012B基于STM32F103 SPI接口的驱动程序
03-30
TLE5012b是英飞凌的一款磁传感器，很跨时代的一个产品，综合性能都很高，15位解析度，20khz刷新率，典型8mhz的spi时钟。TLE5012B SSC为三线制协议，允许双向通讯,兼容SPI协议。基于STM32F103的硬件spi接口，通过SSC协议读取TLE5012B内部寄存器数据（如角速度、角度原始数值、温度等）以及配置寄存器（如解析度、自动标定，工作模式等）。
tle5012b源码程序
03-23
英飞凌的角度传感器TLE5012B用来检测电机的角位置，对应的MCU是STM32系列，选择通过SPI接口通信。分享学习
计算机等级考试四级信息安全工程师
qq_42092076的博客
01-29 5774
计算机等级考试信息安全四级试题及解析 第一套试题 1.在进行操作系统设计时，下列哪一个是构造操作系统的方法？（C） A）网络式结构 B）并行式结构 C）微内核结构 D）主从式结构 【参考答案及解析】 C【解析】为了提高操作系统的“...
云计算与大数据技术 第一章
weixin_66185483的博客
01-12 5108
云计算的概念： 云计算（Cloud Computing)是基于互联网的相关服务的增加，使用和交付模式，通常涉及互联网来提供动态易扩展且常为虚拟化的资源，是并行计算（Parallel Computing)，分布式计算（
单招十类（计算机基础）知识点整理【备考版本】
Lee's Blog
01-03 7108
计算机基础-知识点总结整理（一）基础理论考试内容1.信息、数据及通信的概念，计算机的发展历史与分类等。2.进制的概念及换算。3.信息安全基本知识、病毒及防治基本知识、社会信息道德及版权与知识产权的知识等。4.计算机硬件及相关设备的基础知识。5.数据存储及换算等。6.各种常用文件扩展名的意义等。（二）应用能力考试内容1.操作系统的使用2.网络基础知识及因特网的应用3.文字处理（Word）基本知识4.电子表格（Excel） 基本知识5.幻灯片（PowerPoint） 基本知识
基于iGMR原理角度传感器TLE5012B应用指南
07-27
本文介绍了基于iGMR原理角度传感器TLE5012B应用指南
TLE5012B_Register_Setting_AN_Rev1.5 (Chinese).pdf
07-25
这是英飞凌角度传感器的寄存器中文手册，介绍 TLE5012B 的寄存器，包括寄存器缩写，寄存器全称，偏移地址， 此外还定义了具体寄存器的读/写访问权限，提供了一些简短的 SPI 通信示例，比如读角度值的 SSC 命令，读角速度和角转数的 SSC 命令，修改接口模式2 寄存器的 SSC 命令
tle5012bdatasheet
01-15
tle5012b磁性编码器的英文datasheet开发文档这个是英飞凌的一个磁传感器，很跨时代的一个产品，综合性能都很高，15位解析度，20KHZ刷新率，典型8mhz的spi时钟
英飞凌磁传感器 TLE5012b STM32F103 SPI 源码 及 Datasheet
05-13
英飞凌磁传感器 TLE5012b_E1000 STM32F103 SPI 源码 及 Datasheet，内含简单原理图接线说明等。详情看 *。h 文件。一般调用 1: SPI5012B_Init(); 2: ReadAngle();
TLE5012B-用于 STM32F103RCTx 的磁角传感器
06-04
这是英飞凌 360° 磁角度传感器 TLE5012B 的测试验证工程，移植了英飞凌 TLE5012B 代码到 STM32 平台，具体涉及到的文件为以下两个，其它文件为使用 3-Wire 方式进行通讯时才需要
编码器TLE5012B使用
嵌入式分享
02-13 1万+
TLE5012B 角度传感器基于 iGMR 技术，可检测平行于封装表面磁场 360°变 化。可应用于汽车和工业领域里转角位置检测如方向盘转角，电机位置等。TLE5012B 内部集成角度计算模块，可以将原始值（sine 和 cosine）进行数字处理后输出绝对角度。集成自动标定和温度补偿功能，在温度范围和寿命周期里可以达到 1°精度。汽车级认证，可工作在-40℃至 150℃范围。
TLE5012B ESP32驱动程序、硬件电路设计、4线SPI通信，驱动完美兼容4线SPI不用改MOSI开漏推挽输出
Mark_md的博客
08-19 1万+
一、TLE5012B 简介 TLE5012B 是一种款高分辨率旋转位置传感器，用于在整个 360 度范围内进行角度测量。 它通过使用单片集成 巨磁阻 (iGMR) 元件，来测量正弦和余弦角分量，这些原始信号（正弦和余弦）在内部进行数字处理，以计算磁场（磁铁）的角度方向。 数据通信是通过与 SPI 兼容的 双向同步串行通信 (SSC) 完成的。传感器配置存储在寄存器中，可通过 SSC 接口访问。此外，TLE5012B 还提供其他四个接口：脉宽调制 (PWM) 、短 PWM (SPC) 、霍尔开关模式 (HS
TLE5012B磁编码器原理及优点，径向充磁磁铁的安装。AS5047、AS5048、AS5600、TLE5012、MA730
热门推荐
Mark_md的博客
03-16 2万+
  巨磁阻(GMR)磁编码器以其独特的优点，在近两年的产品应用上十分流行。它体积小巧、安装方便、分辨率高、不受灰尘油渍影响、可非接触安装、便于与电机集成一体实现伺服控制。相较于光电编码器，GMR磁编码器的寿命几乎无限长，没有红外二极管的光衰对寿命造成影响。另外光电编码器内部需要高精度光栅，对生产的安装精度、洁净度、器件质量有严格的要求。而磁编码器在这方面则宽松了很多，只要强磁与芯片的同心度不是太差、间隔不是太远，都能良好的输出信号。   本文主要以 TLE5012B、MA730、AS5047P/D、AS50
SPI读取TLE5012B编码器角度数据_ACM32G103
D_Mr
03-10 1317
每次发送完读取数据的指令之后，因为MOSI和MISO硬件连接到一起，我们就要将MOSI引脚由复用为SPI设置为输入状态，下一次发指令的时候重新复用为SPI。2、因为MOSI和MISO硬件上连接到了一起，根据TLE5102B的通信时序要求就要稍微修改一下MOSI引脚的状态，片选使用软件片选。P2标注的是SPI的接口，其中MISO和MOSI是硬件连接到一起的。买到一个带编码器的电机，卖家留出来读取编码器数据的接口有SPI。1、先发送读取数据的指令，然后再接收数据，一个半双工通信的过程。再来看读取角度的过程。
所以stm32f405写一个使用abi模式读取磁编码器tlb5012b
06-11
好的，针对这个问题，我可以提供以下的步骤和代码片段。 1. 配置STM32F405的GPIO口和定时器，用于读取磁编码器的信号。 ```c // 配置GPIO口为输入模式 GPIO_InitTypeDef GPIO_InitStruct; GPIO_InitStruct.Pin = ...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
