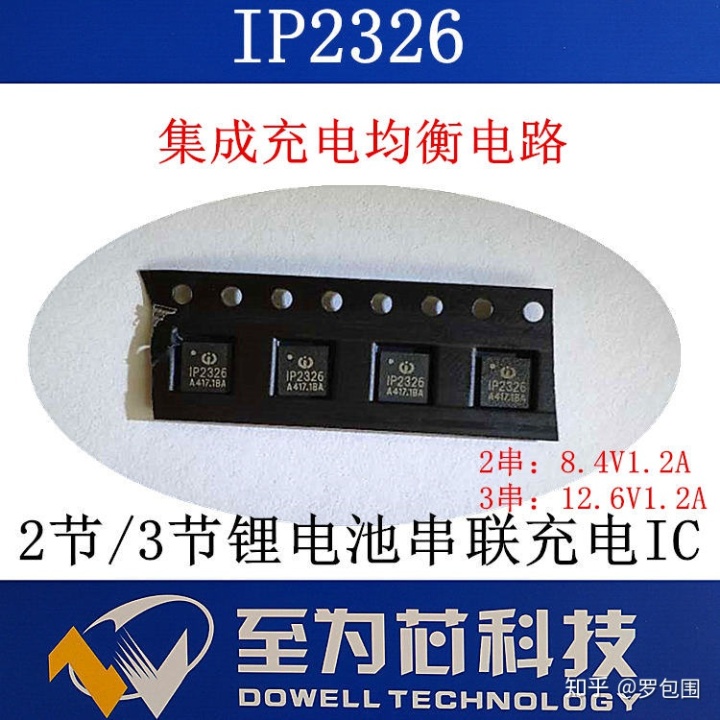

至为芯科技集成充电均衡电路2串锂电池充电方案芯片IP2326

一、产品简介：

IP2326是一款支持15W快充的2节/3节串联锂电池/锂离子电池的升压充电管理 IC。
IP2326集成功率 MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP2326的升压开关充电转换器工作频率500KHz；最大15W输入充电，5V 输入，8V/1.0A 输出转换效率 94%；8V/1.5A输出转换效率92%。
IP2326具有输入限压功能，可以智能调节充电电流，自适应适配器负载。
IP2326支持外接引脚来选择设置2串还是3串锂电池充电。
IP2326支持外接电阻来调整充电电流，充电电压，输入欠压阙值，输入过压阙值，充电超时阙值等参数。
IP2326可根据当前的电池电压，来申请快充输入，以提高充电效率，缩短充电时间。
IP2326集成2串充电均衡电路，可在充电时检测每节电池的电压，保护2节电池电压均衡。
IP2326集成 NTC 保护功能，配合 NTC 电阻可实现充电NTC保护。
IP2326才有4*4mm QFN24封装

二、产品特性：
1、15W输入同步开关升压充电
2、升压充电效率94%
3、功率MOS内置4、集成充电均衡电路
5、支持输入快充申请，可根据电池电压申请快充输入，提供充电效率
6、恒压充电电压外部电阻可调节
7、引脚可设置2串还是3串锂电池充电
8、自动调节输入电流，自适应适配器负载
9、支持充电NTC温度保护
10、支持LED充电状态指示
11、输入过压、欠压保护，外接电阻可调整
12、充电超时保护，外接电阻可调整
13、500Khz开关频率，可支持2.2uH电感
14、输出过流，过压，短路保护
15、IC过温保护
16、输入耐压25V
17、ESD4kv

三、产品应用：
2节/3节锂电池/锂离子电池充电
