Solidworks如何绘制装饰螺纹线

最新推荐文章于 2024-12-14 11:21:52 发布

weixin_30780221

最新推荐文章于 2024-12-14 11:21:52 发布

阅读量810

点赞数

原文链接：http://www.cnblogs.com/acetaohai123/p/6595426.html

版权

本文介绍了如何使用注解和装饰螺纹线的功能在3D模型中创建螺纹，并将其放置到工程图中以实现正确的视觉效果。文章详细说明了选择合适的螺纹规格的过程，并解释了虽然3D视图中可能看不到具体的螺纹样式，但在工程图中能够正确展示螺纹线条。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 插入-注解，装饰螺纹线

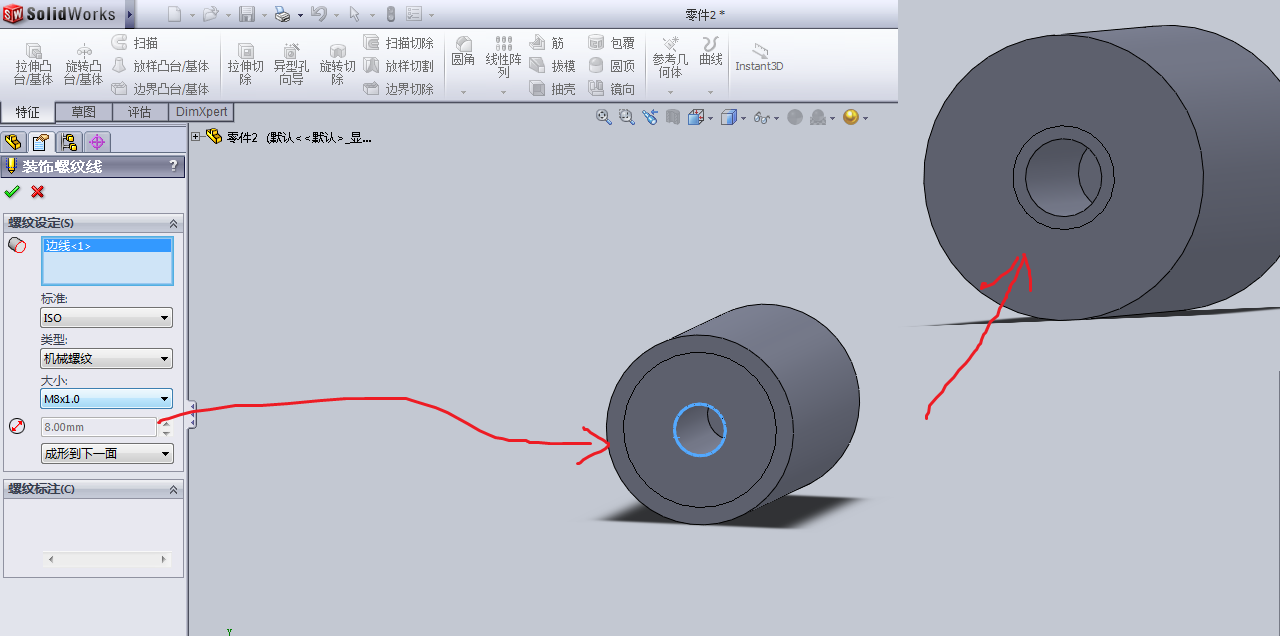

2 绘制装饰螺纹线，选择螺纹的边线，标准选择ISO，下面可以选择的范围就确定了（M6的孔，只能选择M8的螺纹或者M10的螺纹），画好之后在3D图中并没有明确的螺纹样式

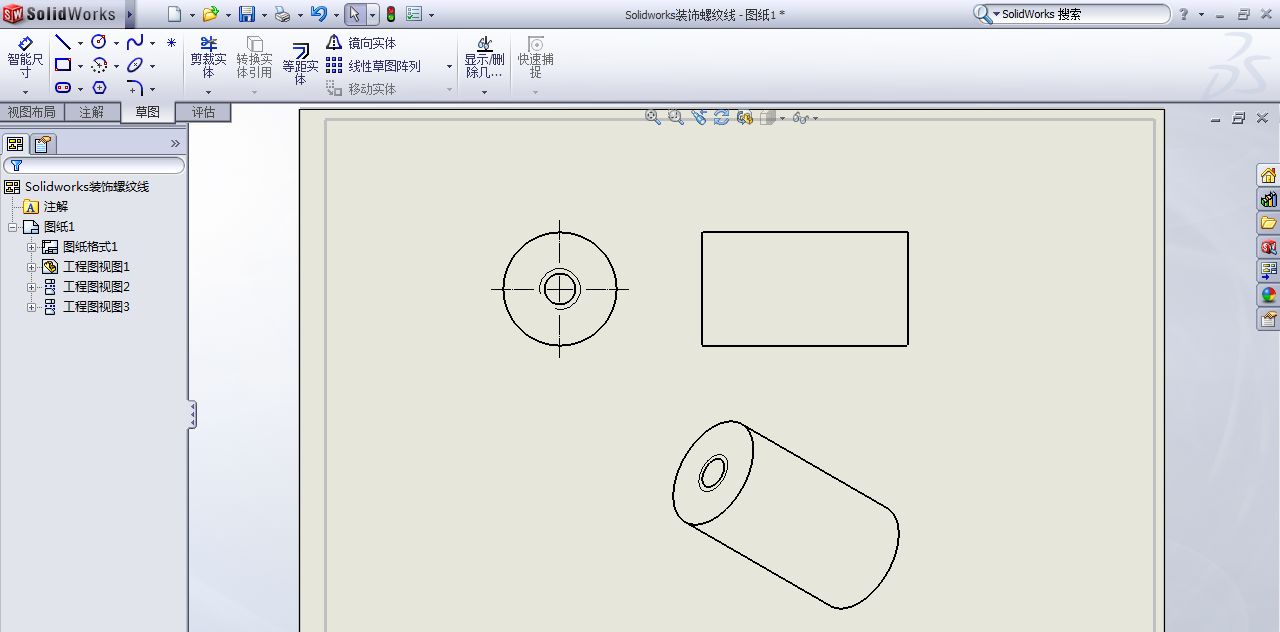

3 但是放入工程图中还是有反应的，可以看到螺纹线的画法

转载于:https://www.cnblogs.com/acetaohai123/p/6595426.html
