画立体图_如何用LaTeX画立体图（多面体）

资  源  介  绍

公众号更多资源：

• 本《公式编辑|技巧》栏目的设计初衷是：让数学老师摆脱编辑、调整数学公式以及格式的烦恼，能够轻松得到高质量的数学试卷、讲义。具体功能包括：答案可以自动隐藏、每个选项自动排版、题号自动生成、试题标注难度等一键隐藏。更多功能，关注微信公众号，回复【软件】即可了解，或者加我微信。

• 本公众号为高中数学老师组建了解题教研分享微信交流群，群里交流多，分享多，链接少，为老师业务发展提供平台，欢迎各位老师入群，入群方式：公众号回复任意字符，加我微信，拉你进群。为了鉴别老师，可能需要先做题进行测试哟。

• 本公众号同时设有家长、学生微信交流群，觅宁君会免费分享专题讲义等资料，入群方式为加小编微信，拉你进群。

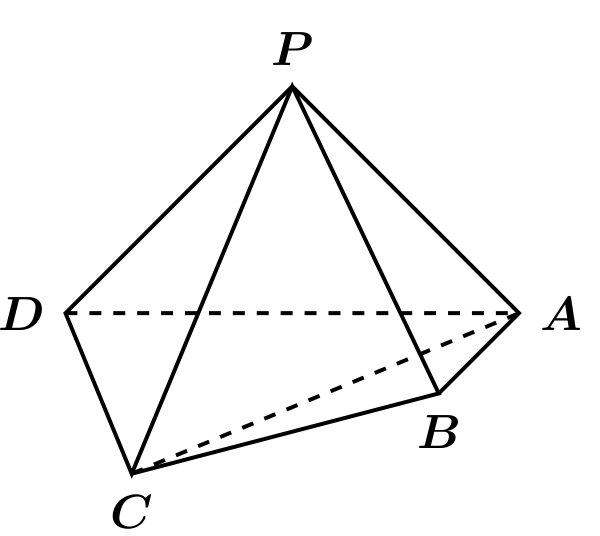

示例效果：

示例代码：

\begin{tikzpicture}[scale=1.5,line width=1pt,xyz]%A-D-C\draw[dashed,fill=blue!20](1.414,0,0)node[below]{$A$}--(-1.414,0,0)node[below]{$D$}--(-1.414,2,0)node[right]{$C$};%P-D\draw[dashed,red](0,0,1.414)--(-1.414,0,0);%P-A-B-C-P-B\draw(0,0,1.414)node[above]{$P$}--(1.414,0,0)--(1.414,2,0)node[below]{$B$}--(-1.414,2,0)--(0,0,1.414)--(1.414,2,0);\end{tikzpicture}

示例讲解视频：

更多立体效果图及其代码展示：

图一：

代码如下：

\begin{tikzpicture}[scale=2,xyz,line width=1pt]%D-A-C\draw[dashed] (0,-1,0)node[left]{$D$}--(0,1,0)node[right]{$A$}--(2,0,0)node[below]{$C$};%B-A-P-D-C  -P-B-C\draw(1,1,0)node[below]{$B$}--(0,1,0)--(0,0,1)node[above]{$P$}--(0,-1,0)--(2,0,0)--(0,0,1)--(1,1,0)--(2,0,0);\end{tikzpicture}

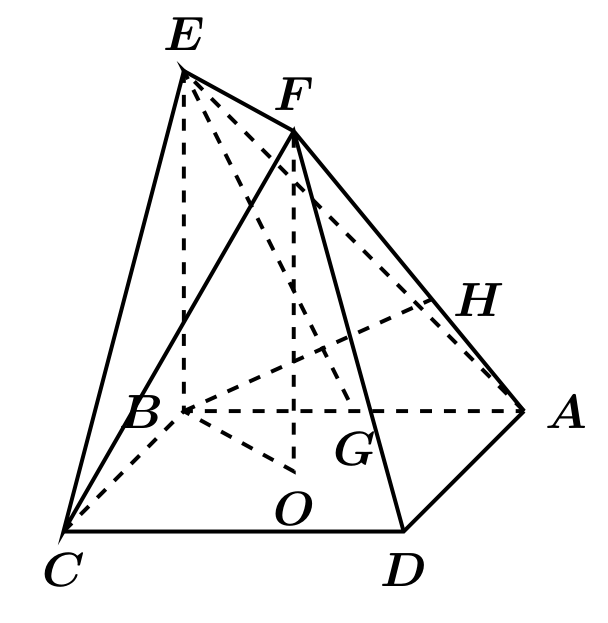

图二：

代码如下：

\begin{tikzpicture}[scale=1.5,xyz,line width=1pt]%C-B-A\draw[dashed] (2,0,0)node[below]{$C$}--(0,0,0)node[left]{$B$}--(0,2,0)node[right]{$A$};%B-C-D\draw (2,0,0)--(2,2,0)node[below]{$D$}--(0,2,0);%A-F-E-C-F-D\draw(0,2,0)--(1,1,2)node[above]{$F$}--(0,0,2)node[above]{$E$}--(2,0,0)--(1,1,2)--(2,2,0);%F-B-O-F\draw[dashed] (0,0,2)--(0,0,0)--(1,1,0)node[below]{$O$}--(1,1,2);%A-E-G\draw[dashed] (0,2,0)--(0,0,2)--(0,1,0)node[below]{$G$};%B-H\draw[dashed](0,0,0)--(0.4,1.6,0.8)node[right]{$H$};\end{tikzpicture}
