MATLAB图像处理：RGB、HSV、YCbCr、LAB色彩空间

在数字图像处理中，彩色图像的表示与处理是核心任务之一，不同的色彩空间用于满足不同场景的需求。MATLAB提供了丰富的函数支持多种色彩空间的表示与转换。本文将深入解析RGB、HSV等常见色彩空间的数学原理、转换方法及其实际应用，并提供可直接运行的代码示例。

一、RGB色彩空间

1.1 基本原理

RGB（红、绿、蓝）是数字图像最基础的色彩模型，通过三个颜色通道的叠加组合表示颜色。每个通道取值范围为0~255（uint8）或0~1（double）。

• 数据存储格式：三维矩阵（m×n×3）
• 像素值含义：每个像素由[R,G,B]三元组构成
  例如：(255,0,0)为纯红色，(0,0,0)为黑色，(255,255,255)为白色。

1.2 MATLAB中的RGB图像操作

1.2 MATLAB中的RGB图像操作

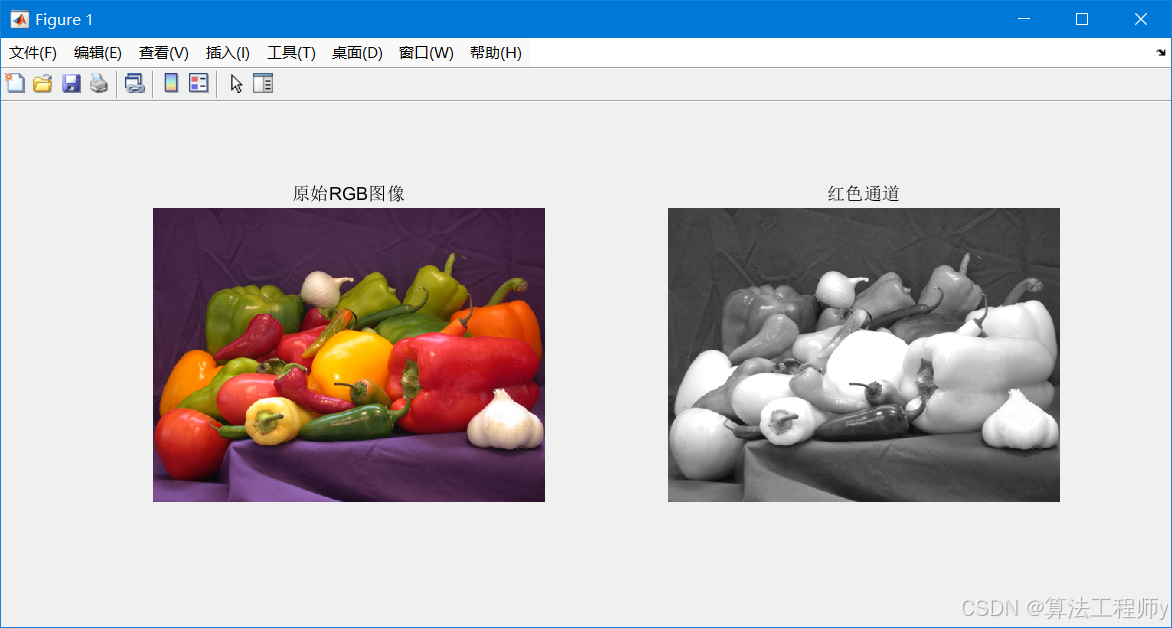

1) 读取与显示

% 读取RGB图像
rgb_img = imread('peppers.png');

% 显示RGB图像
figure;
subplot(121), imshow(rgb_img), title('原始RGB图像');
subplot(122), imshow(rgb_img(:,:,1)), title('红色通道');

2) 通道分离与合并

% 分离RGB通道
R = rgb_img(:,:,1);  % 红色通道
G = rgb_img(:,:,2);  % 绿色通道
B = rgb_img(:,:,3);  % 蓝色通道

% 合并通道重建图像
reconstructed_img = cat(3, R, G, B);  % 验证正确性
assert(isequal(rgb_img, reconstructed_img), '通道合并错误');
figure;imshow(reconstructed_img)
title('合并通道重建RGB图像')





二、HSV色彩空间

2.1 模型特点

HSV（色相Hue、饱和度Saturation、明度Value）更贴近人类对颜色的感知：

• H（色相）：颜色类型，范围0°360°（对应MATLAB中01）
• S（饱和度）：颜色纯度，0（灰度）~1（全彩）
• V（明度）：颜色亮度，0（黑）~1（白）

2.2 RGB到HSV的转换

数学公式：

• 设RGB均归一化到[0,1]，最大值Cmax，最小值Cmin
  • V = Cmax
  • S = (Cmax - Cmin) / Cmax (若Cmax ≠ 0)
  • H计算依据最大通道不同而变化（例如R最大时：H = (G-B)/(Cmax - Cmin) × 60°）

MATLAB实现：

% 将RGB图像转为HSV
hsv_img = rgb2hsv(rgb_img);

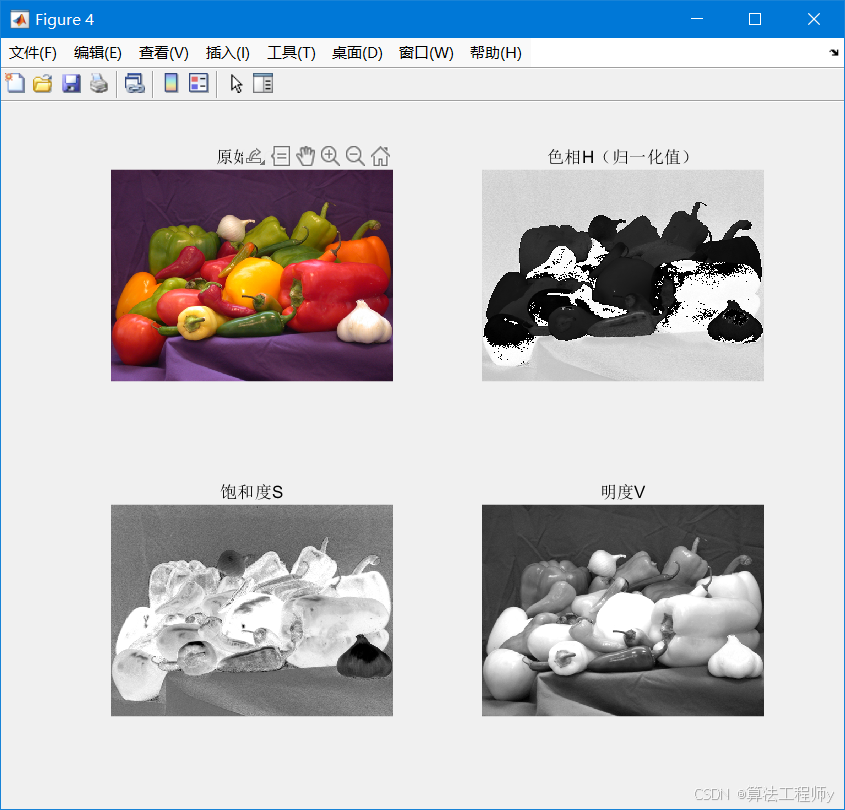

% 可视化HSV各通道
figure;
subplot(221), imshow(rgb_img), title('原始RGB');
subplot(222), imshow(hsv_img(:,:,1),[]), title('色相H（归一化值）');
subplot(223), imshow(hsv_img(:,:,2),[]), title('饱和度S');
subplot(224), imshow(hsv_img(:,:,3),[]), title('明度V');

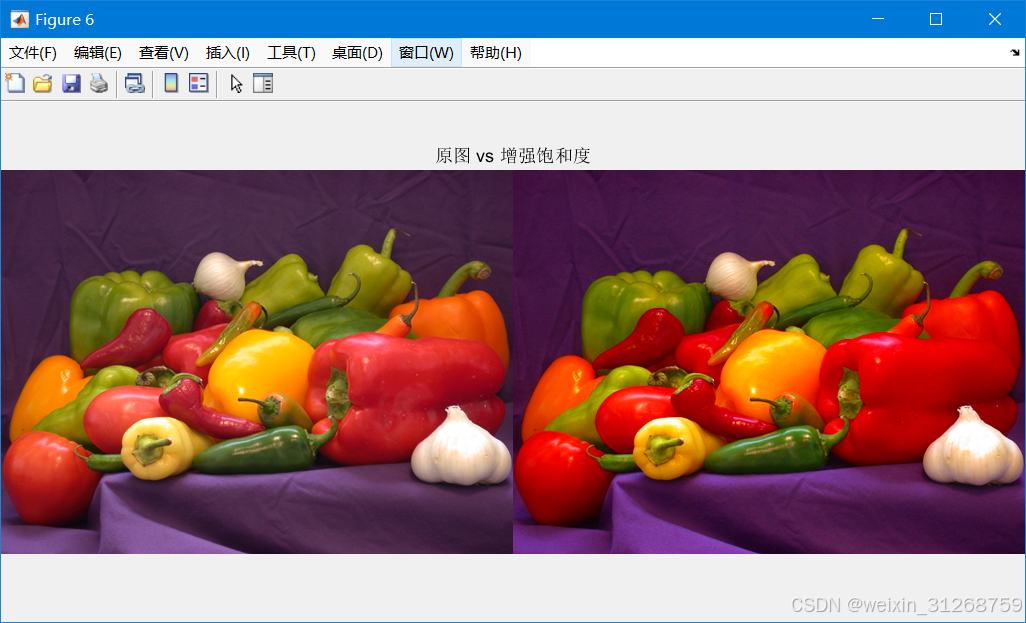

% 修改饱和度并转回RGB
hsv_mod = hsv_img;
hsv_mod(:,:,2) = hsv_mod(:,:,2) * 1.5;  % 增加饱和度50%
rgb_mod = hsv2rgb(hsv_mod);
figure; imshowpair(rgb_img, rgb_mod, 'montage'), title('原图 vs 增强饱和度');





三、其他色彩空间

3.1 YCbCr

应用：视频压缩（JPEG、MPEG）

• Y：亮度分量（Luma）
• Cb, Cr：色度分量（Chrominance）

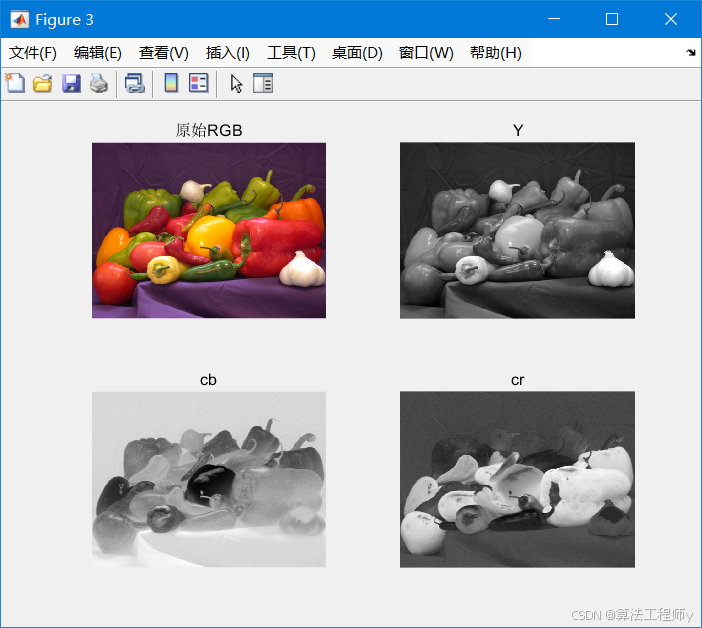

MATLAB转换：

ycbcr_img = rgb2ycbcr(rgb_img);
figure;
subplot(221), imshow(rgb_img), title('原始RGB');
subplot(222), imshow(ycbcr_img(:,:,1),[]), title('Y');
subplot(223), imshow(ycbcr_img(:,:,2),[]), title('cb');
subplot(224), imshow(ycbcr_img(:,:,3),[]), title('cr');



3.2 LAB

特点：近似人类视觉感知的均匀色彩空间

• L*：亮度，从0（黑）到100（白）
• a*：绿色到红色的色轴
• b*：蓝色到黄色的色轴

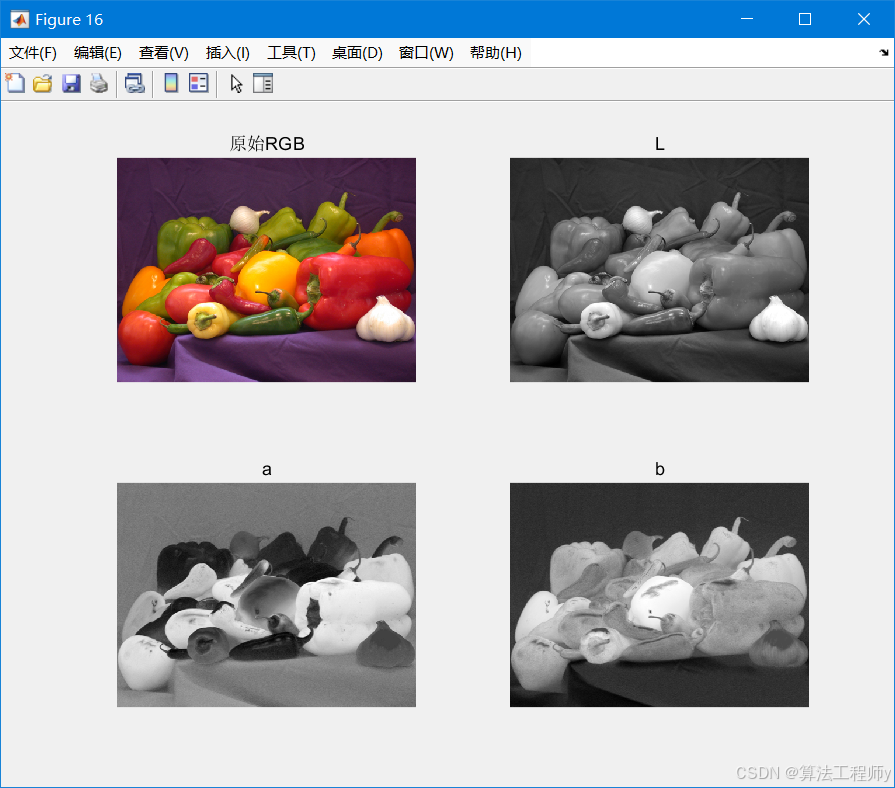

MATLAB转换

lab_img = rgb2lab(rgb_img);  % L范围0-100，a和b通常为-128~127
figure;
subplot(221), imshow(rgb_img), title('原始RGB');
subplot(222), imshow(lab_img(:,:,1),[]); title('L')
subplot(223), imshow(lab_img(:,:,2),[]), title('a');
subplot(224), imshow(lab_img(:,:,3),[]), title('b');



---

四、色彩空间的应用场景

4.1 RGB的适用场景

• 图像显示（显示器、摄像头采集）
• 基础图像处理（如通道分离滤镜效果）

4.2 HSV的优势领域

• 颜色分割：通过阈值选取特定颜色范围

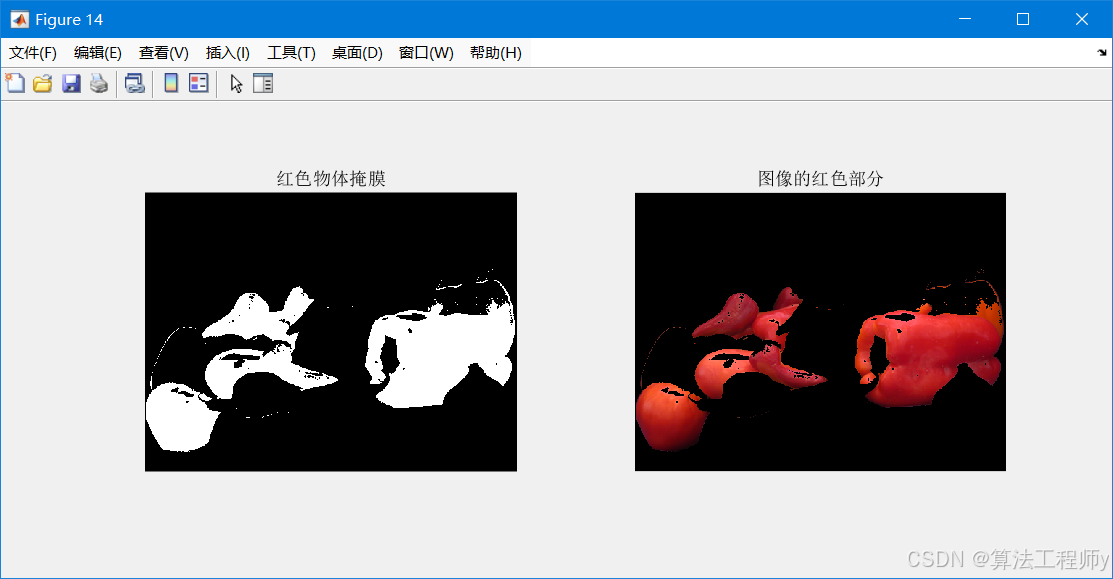

% 提取红色区域（H在0~0.05或0.9~1.0之间）
mask1 = (hsv_img(:,:,1) >= 0.9) | (hsv_img(:,:,1) <= 0.05);
mask2 = hsv_img(:,:,2) > 0.6;  % 高饱和度
red_mask = mask1 & mask2;
figure; imshow(red_mask), title('红色物体掩膜');

• 亮度/饱和度调整：提升图像视觉吸引力

4.3 YCbCr与LAB的特殊用途

• YCbCr：
  快速亮度调整（仅修改Y通道）、肤色检测（Cb/Cr范围限制）
• LAB：
  颜色差异量化（用于质量检测）、颜色校正

---

五、综合应用实例：基于HSV的肤色检测

5.1 实现步骤

1. 将输入图像转为HSV空间
2. 设定H、S、V的阈值范围
3. 生成二值掩膜并后处理

5.2 MATLAB代码

% 读取并转换图像
face_img = imread('face.jpg');
hsv_face = rgb2hsv(face_img);

% 设定肤色HSV范围（根据实验调整）
hue_range = [0.04, 0.1];        % H: 约15°~35°
saturation_range = [0.25, 0.8];  % S: 避免过暗或过亮区域

% 生成肤色掩膜
h_mask = (hsv_face(:,:,1) >= hue_range(1)) & ...
         (hsv_face(:,:,1) <= hue_range(2));
s_mask = (hsv_face(:,:,2) >= saturation_range(1)) & ...
         (hsv_face(:,:,2) <= saturation_range(2));
skin_mask = h_mask & s_mask;

% 形态学后处理
skin_mask = imopen(skin_mask, strel('disk',3));  % 去噪
skin_mask = imfill(skin_mask, 'holes');          % 填充空洞

% 与原图叠加显示
skin_region = bsxfun(@times, face_img, uint8(skin_mask));
figure;
subplot(121), imshow(face_img), title('原始图像');
subplot(122), imshow(skin_region), title('检测到的肤色区域');

---

六、总结

色彩空间	优势	缺点	典型应用
RGB	直观表示，硬件支持广泛	颜色属性混合，难以直接编辑特征	图像显示、基础处理
HSV	分离颜色与亮度，适合颜色分析	转换计算量较大	颜色分割、特效调整
YCbCr	亮度与色度分离，适合压缩	色度分辨率降低可能引入伪影	视频编码、快速处理
LAB	感知均匀，适合颜色差异计算	转换复杂度高，数值范围宽	颜色匹配、质量检测

使用建议：

1. 显示优先用RGB：将处理后的图像转换回RGB再显示
2. 编辑优选HSV：调整饱和度或亮度时保持色相
3. 分析选YCbCr/LAB：处理与颜色差异相关的任务

注意事项：

• 转换到LAB或YCbCr时注意数据类型（例如rgb2lab输出为double）
• HSV的H分量是循环的（例如红色可能出现在0或1附近）
• 不同色彩空间的阈值需通过实验确定
