萨德反导系统，也叫THAAD，即末端高空防御导弹，是美国陆军研发的一款拦截短程和中程弹道导弹的末端防御系统。

1、萨德的组成和工作原理

萨德系统主要由四大部分组成：①雷达，②火控系统，③发射车，④拦截器。

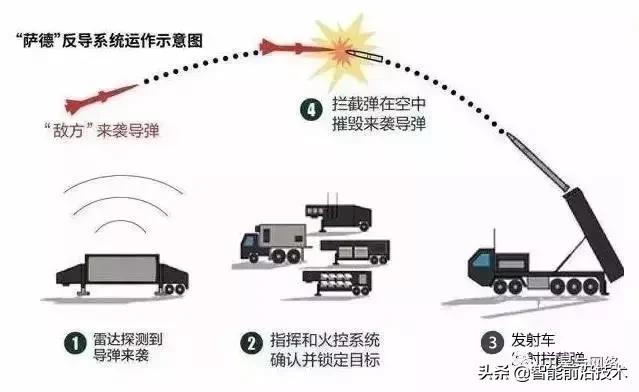

工作原理分为四大步骤：

1)雷达探测到导弹来袭。

2)指挥和火控系统确认并锁定目标。

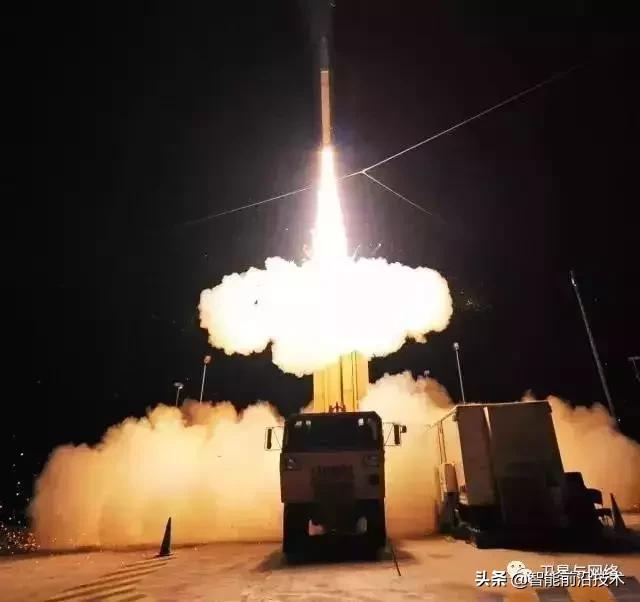

3)发射车发射拦截弹。

4)拦截导弹在空中摧毁来袭导弹。

萨德系统主要有两套核心组件：拦截弹和雷达系统。

作为一枚通信汪，我更关注的是那个用来探测和跟踪目标的雷达系统，就是被称为萨德系统的眼睛的AN/TPY-2相控阵雷达。也有人认为真正对中国最大的威胁是这个相控阵雷达。

所谓相控阵雷达，采用的正是相控阵天线技术，也是今天4.5G Massive MIMO作为民用之一采用的技术，同时未来5G相控阵基站将成为主流。

2、AN/TPY-2雷达系统

AN/TPY-2雷达系统工作在X波段(9.5GHz)，天线阵面积为9.2平方米，安装有25344个(有人说30464个)天线单元，采用数字波束形成(DigitalBeamForming，DBF)处理器。方位角机械转动范围-178°~+178°，俯仰角机械转动范围0°~90°，但天线的电扫范围，俯仰角及方位角均为0°~50°。

AN/TPY-2可以实现从探测、搜索、追踪、目标识别等多功能任务为一体，据有关报道称，其探测的距离最远可达2000公里，基本上大半个中国都在它的覆盖之下。它使用的窄波束，称可精确评估目标弹头的预计位置，并识别假弹头。

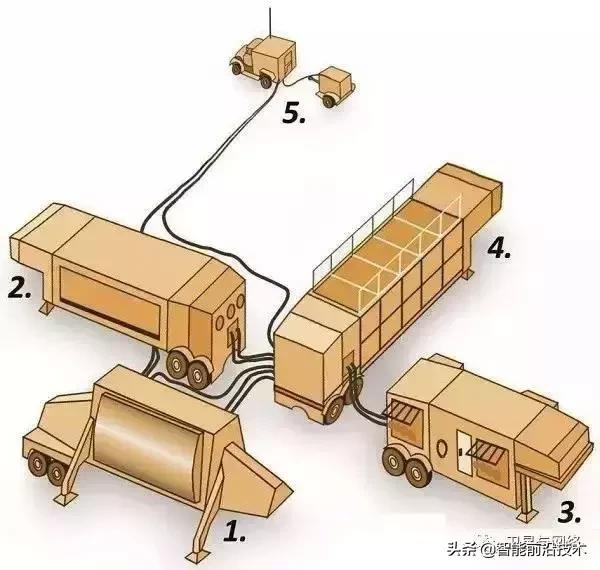

AN/TPY-2雷达系统的组成主要分为如下图的5大部分：

1. 相控阵天线

2. 电子设备单元(车)

3. 1兆瓦的主电源单元(车)

4. 冷却设备单元(车)，主要为天线阵列提供冷却

5. 操作控制车，内置可操作、维护和通信监控的
