在某些电子产品中或在其生产实验中，需要双路电源供电。比如一个带有单片机的控制板，附带液晶显示器或者其它外围器件。控制板采用+5V供电，而外围器件除了需要+5V(VCC)电源外，还需要另外一路正的或负的稳压电源供电，比如用一个-10V电源(VEE)为液晶显示器提供驱动显示对比度调节电压。在这些应用中，电源的上电顺序是非常重要的。开电时必须保证+5V电源先接通。之后再接VEF，关电时必须先断掉VEE，

在某些电子产品中或在其生产实验中，需要双路电源供电。比如一个带有单片机的控制板，附带液晶显示器或者其它外围器件。控制板采用+5V供电，而外围器件除了需要+5V(VCC)电源外，还需要另外一路正的或负的稳压电源供电，比如用一个-10V电源(VEE)为液晶显示器提供驱动显示对比度调节电压。在这些应用中，电源的上电顺序是非常重要的。开电时必须保证+5V电源先接通。之后再接VEF，关电时必须先断掉VEE，之后再断掉VEE,否则会使电路的+5V逻辑电源不存在或未完全建立时，驱动电源VEE馈送到逻辑电路中，超出某些元件的耐压范围，引起元件损坏。因此我们制作了下面的电路，连在供电电源中，控制电源的上电顺序，取得了良好效果。

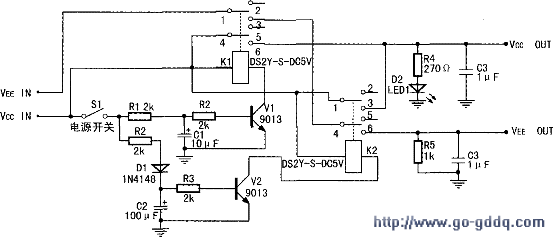

双路电源开关顺序控制电路工作原理 附图中Vcc IN接+5V电源输入，VEEIN接-10V电源输入，S1为电源开关，VcC 0UT和VEE OUT为电源输出。 开电时，S1闭合，C1、C2充电，因C1取值比C2小很多，所以一段时间后V1首先导通，带动继电器K1动作，闭合图示下方触点，使K1的1—2和4—6接通，从而使Vcc输入通到VCC输出，逻辑电源通电，此时V匪输入才接通到K2的第4脚，为下一步VEE的连通做准备。经过一段时间延迟(延迟时间取决于R1、R2、C1、C2的取值，一般取几十到几百毫秒)，V2导通，带动继电器K2动作，闭合图示下方触点，使K2的1—3和4—6接通，从而使’VEE输入通到VEE输出，驱动电源通电，同时又接通一路Vcc的通路。二极管D1用于隔断两路开关控制的通路，使它们互不影响，发光二极管D2指示电源已接通。 断电时，S1断开，C1、C2放电，V1首先截止，控制继电器K1断开，切断了VEE的通路，而此时K2仍然接通，VcC的通路由K2的1—3触点保持着，因此驱动电源VEE先于逻辑电源VcC断开。C2放电完成后V2截至，K2断开，两路电源都被切断。R5为放电阻，使VEE负载电荷通过它尽快放掉，减少负载上VEE电压的维持，进一步保证电源断电顺序的可靠性。 附图中，继电器选用市面上常见的松下直流继电器，驱动电压为5V，其它器件也都是常见的元器件。制作时，电压的输入输出端采用接线端子焊在线路板上，方便电源引线。整个电路在Vcc=+3V时空载功耗为36毫安，VCC=+5V时空载功耗为50毫安，对电源功率影响不大。 将使用双电源的负载直接连到稳压电源上，有时候这些稳压电源本身没有各路电源独立的开关，或者为在生产或实验中为减少操作环节或操作不注意，直接使用总开关来开关电源。很容易发生因频繁开关电源引起的电路损坏。经过这一套开关电路转接，用一个开关控制电源通断，既方便操作，又安全可靠，取得了明显的效果，使损坏大大减少。工作效率得到提高。
