FANUC数控系统所提供的宏程序功能的各种应用，供大家参考。

1.2.1变量概述

(1)变量表示

#(I=1, 2, 3, .*或#[]

例: #5, #109, #501, 绑#1+#2-12.]

(2)变量的使用

①地址字后面指定变量号或公式。

格式: #[

#I

[

例: F#103, 设#103-150, 则为F150;

Z #110，设#110-250, 则为z 250;

X [#24+[#18*COS [#1]]].

②变量号可用变量代替。

例: #[#30], 设#30-3, 则为#3.

③程序号、顺序号和任选程序段跳转号不能使用变量。

例:下述方法不允许

O#1;

1H2G0X100.0;

N#3Z200.0;

④变量号所对应的变量，对每个地址来说，都有具体数值范围。

例: #30-1100 时，则M#30是不允许的。

⑤#0为空变量，没有定义变量值的变量也是空变量。

⑥变量值定义:程序定义时可省略小数点，例: #123-149.

(3)变的类型

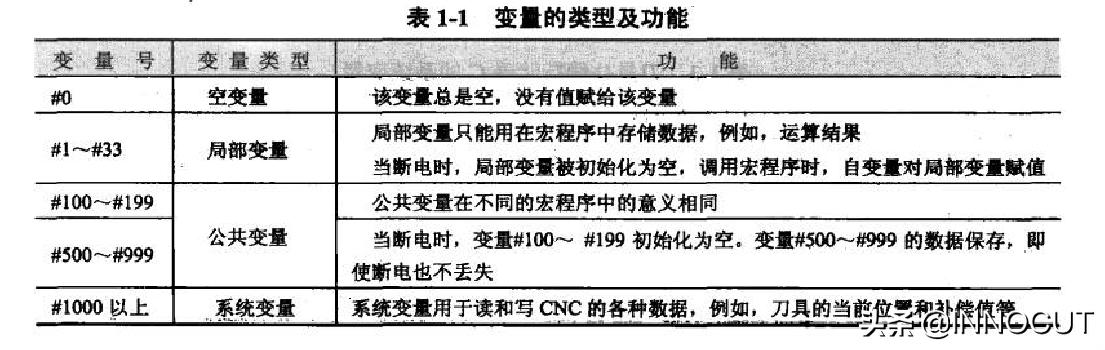

变量根据变量号可以分为四种类型，功能见表1-1.

(4)变量值的范围

局部变量和公共变量可以为0值或下面范围中的值: -10*7~-102”或 10-29~10*7.

(5)变量的引用

①在地址后指定变量号即可引用其变量值。当用表达式指定变量时，要把表 达式放在括号中。例如: G1X[#1+#2]F#3;.

被引用变量的值会依据地址的最小设定单位自动地进行取舍。

例如:当系统的最小输入增量为1/1000mm单位，指定G0OX#1,并将12.3456 赋值给变量#1,实际指定值为G00X12.346;。

②改变引用变量值的符号，要把负号(-) 放在#的前面。例如: G00X- #1:. ③当引用未定义的变量时，变量及地址字都被忽略。

例如:当变量#1的值是0,并且变量#2的值是空时，GOOX#1Y#2 的执行结果 为G00X0.

以上资源供大家参考，如有问题请留言。
