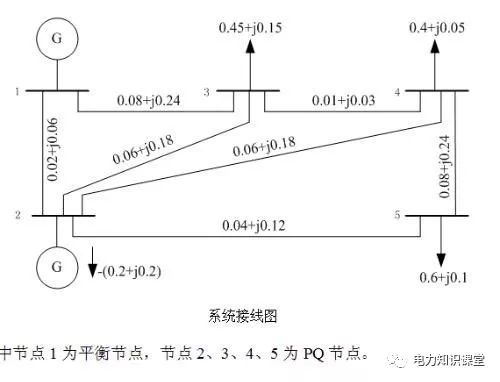

潮流例题：根据给定的参数或工程具体要求(如图)，收集和查阅资料；学习相关软件(软件自选：本设计选择Matlab进行设计)。

2.在给定的电力网络上画出等值电路图。

3.运用计算机进行潮流计算。

4.编写设计说明书。

一、设计原理

1．牛顿-拉夫逊原理

牛顿迭代法是取x0之后，在这个基础上，找到比x0更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x)=0的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的(平衡节点外)可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量(未知的)构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三
