变频器我用的最多的是ABB的变频器，其优点是设置简单，使用简单，应用宏会设定一些默认参数，只需要调整一些实际参数即可。

下面举例说明：

ACS510单机控制设计实例：

一、选型问题：

ACS510变频器是风泵专用的变频器，即一般所说的轻载变频器。功率范围较大，为1.1KW-110KW，相对于其他型号变频器经济实惠，控制方式更具针对性。

变频器型号代码详解：

选型代码详解

一般工厂用的风机水泵和风机是AV380V，其他就是功率对应型号，如图：

功率选型列表

例如：7.5kw的风机选型型号就是：ACS510-01-017A-4，其中017A为最大电流17A，实际电流参数按照电机名牌功率填写。

一般选型完毕后还需要选择控制面板，控制面板有两种，一种是数字化的，只有代码显示价格较便宜，另外一种是中文显示的，对于熟悉代码的设计人员可以选择数字化面板，而对于不熟悉的设计人员可选择中文面板，中文面板不仅有代码显示，还有简要说明。

控制面板可安装于变频器上，也可使用通讯线(本质上是网线)将面板接至控制盘柜门上，方便调试及参数设置。

可拆卸后通过网线接到盘柜面板

二、设计电路

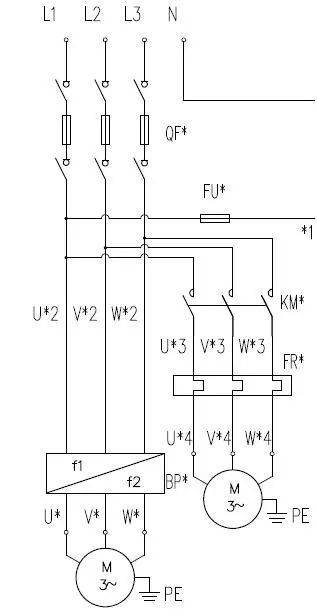

1，主电路设计，如图，L1、L2、L3、N为电源进线，QF为熔断隔离器，BP为变频器，出电缆直接接电机(距离远时加装出现电抗器)，右侧KM为变频电机冷却风扇控制接触器。

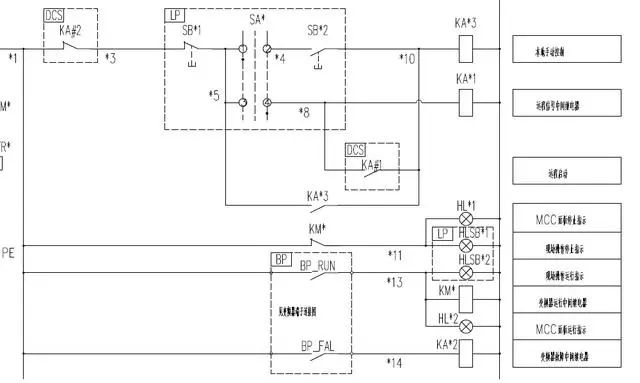

2，控制电路设计，如图，虚线框DCS为远程控制，LP为就地操作柱，BP为变频器，此电路设计为无扰切换远程和就地，KA#2为DCS控制停止，KA#1为DCS控制启动，SB1为操作柱控制停止，SB2为操作柱控制启动，KA*1为远程控制信号继电器，设置继电器是为了防止AC220V控制线和DC24信号线施工出错，造成DCS模块传入强电烧毁。

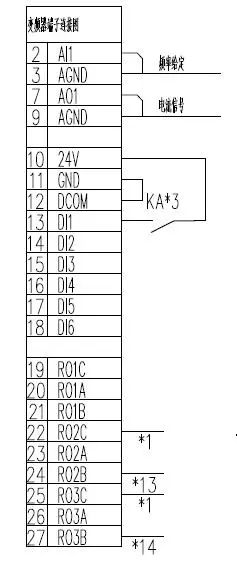

变频器接线端子图，如图，AI1的信号输出接入DCS，设置频率给定，4~20ma信号，AO1的信号接入DCS，反馈运行电流(或者转速、频率等，可自行设定)，KA*3是变频器启动命令。RO2为变频器继电器输出，该继电器设置为运行信号，当变频器运行后，继电器闭合，KM吸合，变频电机的冷却风扇运行。RO1为变频器继电器输出，该继电器设置为故障信号，当变频器检测到故障，继电器闭合，KA*2吸合，为故障故障输出中间继电器。

三、变频器参数设定：

9901(语言选择)=1(中文)

9902(应用宏选择)=1(标准宏)

9905(电机额定电压)=电机名牌数据

9906(电机额定电流)=电机名牌数据

9907(电机额定功率)=电机名牌数据

9908(电机额定转速)=电机名牌数据

1001(外部命令)=1(DI1得电=启动，DI1失电=停止，对应端子短接线图)

1003(转向)=1(1=正转-方向固定为正转)

1103(给定值1选择)=1(AI1 =给定来自AI1，对应端子短接线图)

1104(给定值1最小值)=0HZ(可根据实际工艺要求及电机铭牌填写)

1105(给定值1最大值)=50HZ(可根据实际工艺要求及电机铭牌填写)

1105(给定值1最大值)=50HZ(可根据实际工艺要求及电机铭牌填写)

1301(AI1低限)=20%，注意，这个低限是指控制电流的低限，因为采用4~20mA信号控制变频器，则4mA为低限，因为该信号可选范围为0~20mA，计算低限应为4mA/20mA*100%=20%。

1302(AI1高限)=100%，同理，计算高限应为20mA/20mA*100%=100%，

1402(继电器2输出)=2(运行-变频器运行时继电器动作，对应端子接线图RO2)

1403(继电器3输出)=4(故障-变频器故障时继电器动作，对应端子接线图RO3)

1501(AO1赋值)=可选101~145，分别对应频率、电流、转速等，选择需要的参数即可。

1502(AO1赋值低限)=20%，同理AI1计算方式。

1503(AO1赋值高限)=100%，同理AI1计算方式。

1504(AO1最小值)=4mA，信号范围最小值。

1505(AO1最大值)=20mA，信号范围最大值。

至此所有使用的变频器端子定义设置完毕，即可调试试运行。

以上是我的一点设计经验，有不足之处请其他同仁指正。
