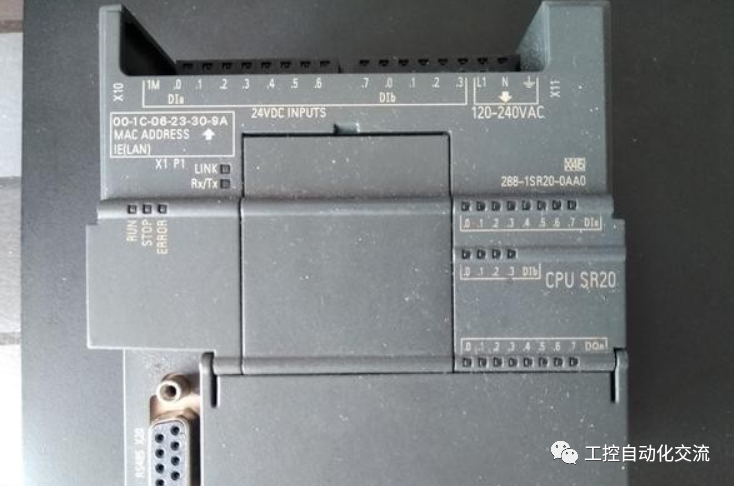

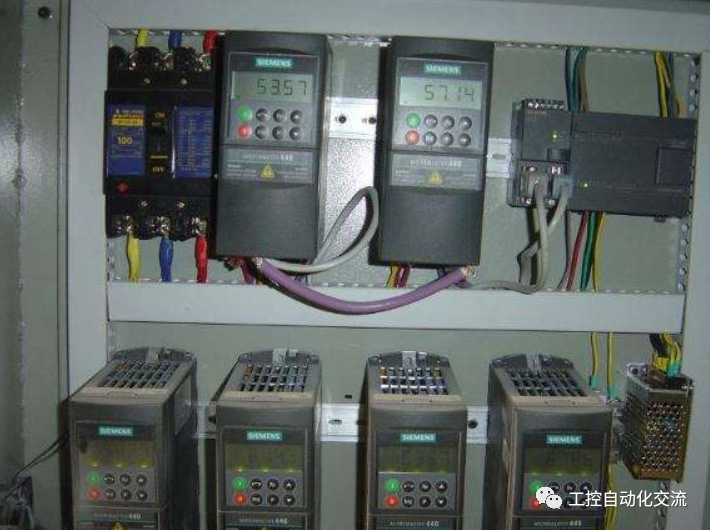

S7-200smart加台达触屏BS07410,大功率设备普传PI500系列30KW变频器。调试初期，变频器没有启动，调试PLC跟触摸屏程序，一切正常。

等启动变频器后，问题出现，PLC跟变频器通讯失败，反复试验只要变频器一启动，通讯立刻失败。很明显变频器严重干扰了PLC跟触摸屏的通讯。

PLC跟触屏通讯用的RS485方式，通讯线是自己制作，只用了两根线3,8对1,6。按以往经验,PLC与触屏通讯很少能受到干扰。于是将通讯线从线槽拽出随手一放，没有一点效果。于是拆开一侧将两根线并联一小电容(104)，然后试机，故障依旧。于是拆开另一端接着并联一电容，再试机，还是一样。

以前处理通讯故障用这招很灵的，可这一次是一点效果都没有。后来把屏蔽层焊接上，稍微有点效果，但依然不太理想，偶尔还是掉线。试来试去也没什么好结果。原以为没救了，后来突然发现PLC上的地没接，但柜体也没有地线，于是研究着将PLC地直接接壳体，这一下确实有效果了，再也不掉了。看来接地对于通讯干扰的抑制果然有很强的效果。

后来总结，可能是屏蔽层当时焊接上，但是其实屏蔽层上产生干扰电势没有地方泄放，所以没有起作用。等真正接上地以后，屏蔽层才真正起作用了。所以以后配线必须严格要求，接地必须做好。这样在现场就能少走很多弯路。
