台达PLC与台达VFD变频器modbus 通讯案例

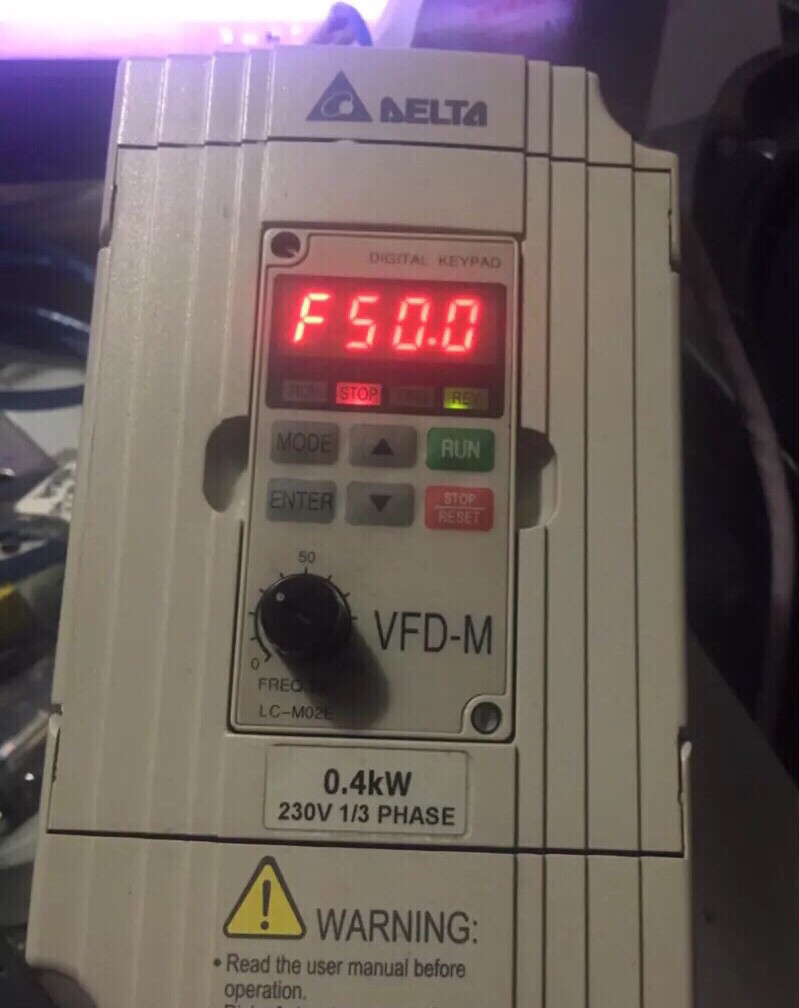

配件：台达DVP 14es的PLC，台达VFD M变频器。
昆仑通态触摸屏和威纶通触摸屏
功能：完成PLC与变频器的modbus RTU通讯，实现触摸屏上控制变频器启停，设置频率，读取输出频率，电流，电压。
说明：程序带注释，有变频器接线方式，设置方式。

ID:6925608582749223

磊石电气

---

台达PLC与台达VFD变频器modbus通讯案例

本文将介绍一个使用台达DVP 14es的PLC和台达VFD M变频器的modbus RTU通讯案例。该案例的目标是实现通过昆仑通态触摸屏和威纶通触摸屏控制变频器的启停、设定频率，并读取输出频率、电流和电压的功能。

首先，我们需要了解什么是modbus，modbus是一种用于工业自动化领域的通信协议，广泛应用于PLC和各种设备之间的数据传输。modbus RTU是一种常用的modbus通信方式，它使用二进制编码进行数据传输，通信速度较快，适用于较长距离的通讯。

在本案例中，我们使用了台达DVP 14es的PLC和台达VFD M变频器进行通信。首先，我们需要确保PLC和变频器之间的物理连接正常。根据变频器的接线方式和设置方式，我们可以在程序中添加相应的注释，以确保正确的接线和设置。

实现PLC与变频器的modbus RTU通信的关键步骤如下：

1. 确定通信参数：包括串口波特率、校验位、数据位和停止位。在本案例中，我们使用了默认的通信参数，即9600波特率、无校验位、8数据位和1停止位。

2. 定义modbus地址：每个modbus设备都有一个唯一的地址，用于标识设备。在本案例中，我们可以根据实际情况选择PLC和变频器的modbus地址。

3. 编写PLC程序：在PLC程序中，我们需要使用相关指令来实现与变频器的通信。具体的指令可以根据PLC型号和厂商提供的文档进行查阅。

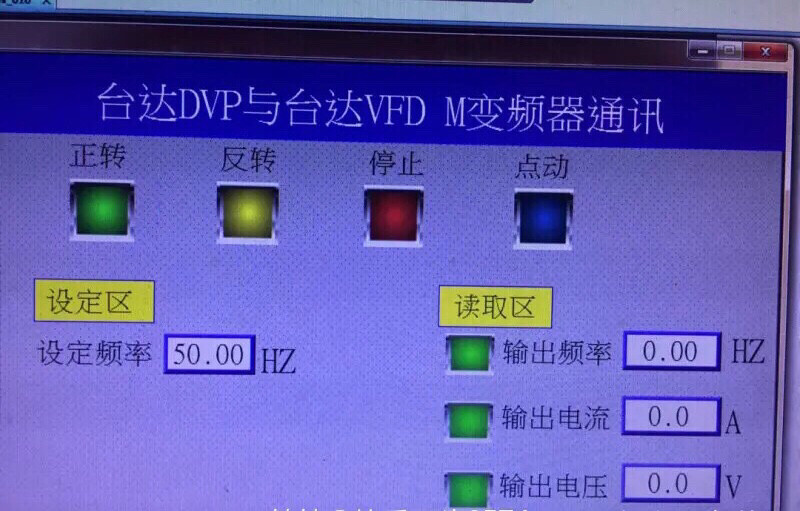

4. 配置触摸屏界面：使用昆仑通态触摸屏和威纶通触摸屏提供的编辑软件，设计一个界面，包括按钮、输入框和显示框，以实现变频器的启停、频率设定和读取输出频率、电流、电压的功能。

5. 编写触摸屏程序：在触摸屏程序中，我们需要使用相应的指令和变量来实现与PLC和变频器的通信。具体的指令和变量可以根据触摸屏型号和厂商提供的文档进行查阅。

通过以上步骤，我们可以实现PLC与变频器的modbus RTU通信，并在触摸屏上实现对变频器的控制和监测功能。在实际应用中，可以根据需求进行进一步的功能扩展，例如添加报警功能、实现远程监控等。

总结一下，本文介绍了一个使用台达DVP 14es的PLC和台达VFD M变频器的modbus RTU通讯案例。通过该案例，我们可以学习到如何实现PLC与变频器的通信，并在触摸屏上实现对变频器的控制和监测功能。希望读者通过本文的阅读和实践，能够更好地理解和应用modbus通信协议，提升自己在工业自动化领域的技能和能力。
