PKPM软件砼结构施工图中的，梁的配筋面积中，SR验算，经常会有个别构件显红的情况。查了一下PKPM说明书，并没有针对此情况的详细说明。

根据本人的实际经验，总结了一下解决此问题的主要方法：

一.超筋

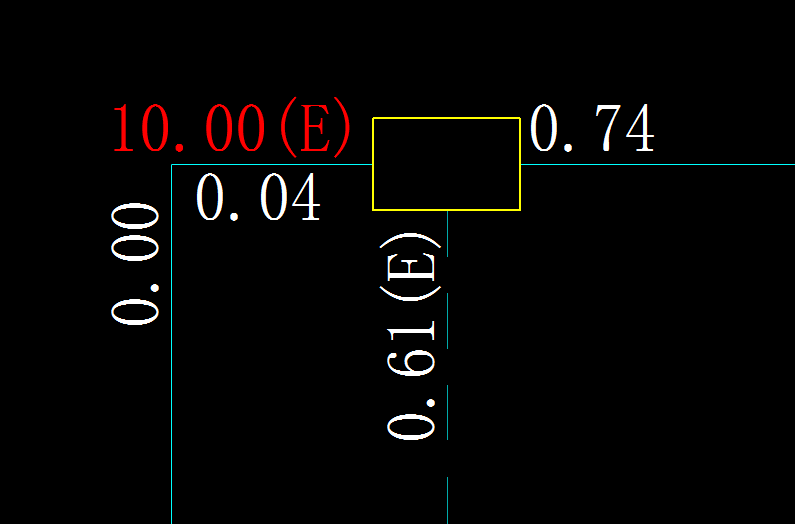

SR的值显示为10.00。这种情况需要修改钢筋或截面

二.截面有效高度h0的误差

若主梁的主筋是28及以上，或者箍筋直径查过10mm，而实配面积和计算面积又非常接近的话，有可能出现SR值略微超过1.0的情况。出现这一现象的原因主要是因为截面有效高度h0的计算误差引起的。

在结构分析计算处构件端部或者跨中的弯矩后，配筋计算时，h0假设箍筋直径10mm，主筋直径25mm得到的值。

详见SATWE用户手册v21第333页。

对于这种情况，适当增加主筋的面积即可。

三.程序问题

程序会将某些地震组合计算得出的荷载效应，按非地震组合效应去考虑，从而得出错误的结果。

例如下面某一根主梁的计算结果：

我们可以看到，设计内力弯矩为250.7kN/m，非抗震组合。

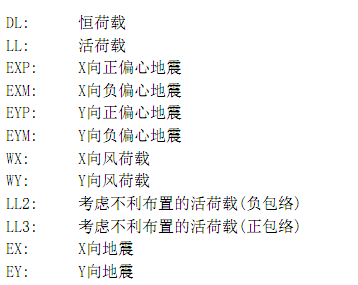

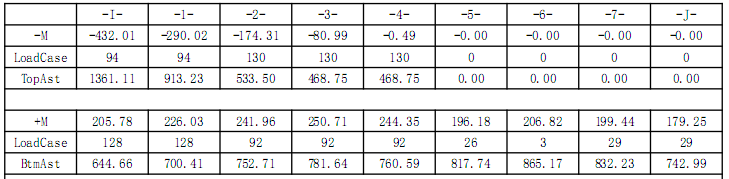

而在satwe的计算结果中，查询该梁的计算信息，跨中最大配筋是3截面，弯矩为250.71，对应的荷载组合是92。实际上第92项的荷载组合，实际上包含了地震作用的工况。

不仅主梁会出现这种情况，次梁也会出现类似的情况。

虽然在高混规6.1.8条中有明确的规定：不与框架柱相连的次梁，可按非抗震要求进行设计。但是pkpm在计算中，还是会考虑次梁的地震作用组合，并进行配筋。

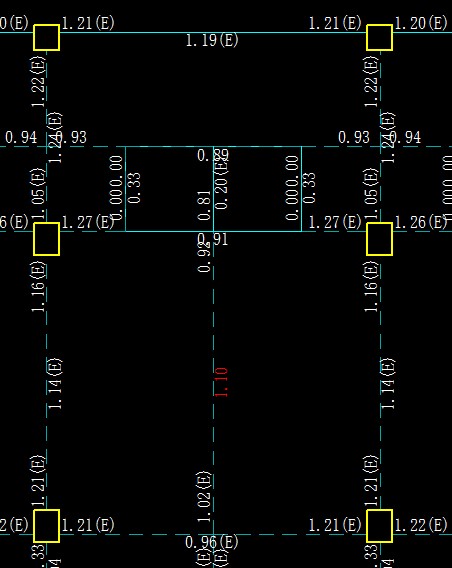

例如下图中的这根次梁。

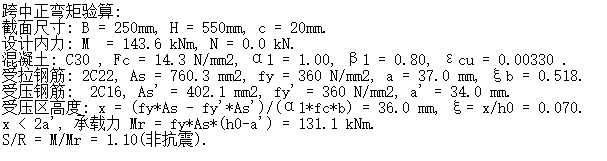

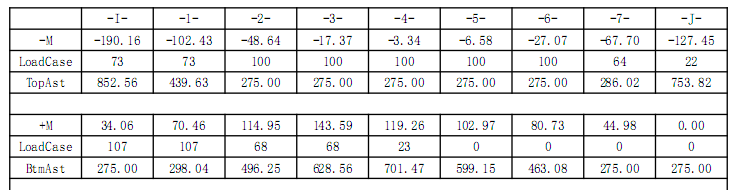

虽然在砼结构施工图模块中，SR验算显示是按非抗震组合验算，实际上我们在satwe的计算结果中查询跨中弯矩143.6kN/m对应的荷载组合第68项组合，是一个抗震作用组合。抗震作用组合的SR的限值应是1/γre=1.33。

程序的问题造成的错误，不用对钢筋或截面进行修改。此类显红可以忽略。
