用定时器控制灯的闪烁梯形图_PLC编程实例（星三角形控制与交通灯控制）

星三角形启动电气原理与I/O端口分配

已知plcI/O端口分配如上图，另如图中有热继电器时，需将热继电器常开触点借至I0.2接口。图中没有热继电器，所以程序中并无显示。

星三角梯形图

当按下启动按钮I0.0时，线圈Q0.0、定时器T37得电，Q0.1经过T37常闭触点得电，Q0.2由于Q0.1得电互锁，所以此时只有Q0.0、Q0.1得电，即电机以星型运行。当T37定时时间10S到达时，常闭变常开，常开变常闭，此时有Q0.0与Q0.2得电，电机以三角形运行。当需要停止时，则按下I0.1，线圈全部失电，电机停转。

接下来给大家讲一下交通灯的PLC控制。

首先，我们要知道它的控制原理：绿灯亮20S闪烁3S，黄灯亮2S，红灯亮25S。

设东西绿灯Q0.0、东西黄灯Q0.1、东西红灯Q0.2、南北绿灯Q0.3、南北黄灯Q0.4、南北红灯Q0.5。启动I0.0，停止I0.1。

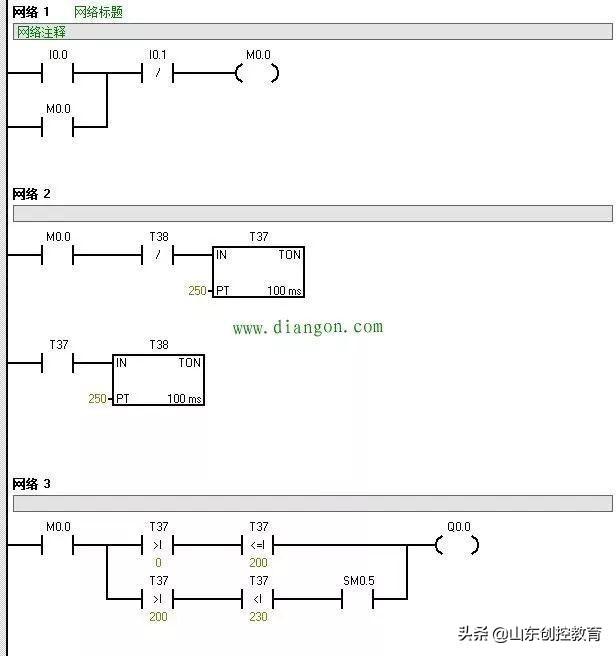

这里做一下简单的分析：以东西为例，当按下启动按钮I0.0，中间继电器M0.0接通并自锁，此时T37得电计时，并且Q0.5(南北红)支路接通，而且Q0.5是在T37计时结束后熄灭，即红灯亮25S。T37开始计时后，Q0.0支路比较指令在0-20S时Q0.0绿灯接通点亮，在20-23S时经过SM0.5绿灯闪烁点亮，在T37到23-25S时间内，Q0.1支路接通，黄灯亮。

剩下原理与上述相同，就不做分析。 创控教育欢迎持续关注！
