实力有限，欢迎老师和同学们来纠正哈，好的东西就是不断改进中产生的(‾◡◝)

今天是关于心电图基础（本科阶段）的讲解，虽然小编花了很多时间，但水平仍然十分有限。所以小编大概给同学们理下思路，主要是给大家分享一些十分好的资料（底部）。

心电图产生原理

考虑到很多同学前面的基础知识都忘光了，所以我们以生理，解剖，组织学，病理和病理生理五个方面来阐述心电图产生的机理，无关内容略过。

解剖学

1. 心脏分为四个腔，左房室，右房室。右房室负责回收静脉血并将血液泵到肺毛细血管，气体交换后进入左房室，经左房室泵到全身。
2. 2/3在身体左边，1/3在身体右边，体表投影为2-6肋，形似短粗萝卜，轴心斜的（自左向右），且微微逆时针转动了一下，使左心室位于后方。

组织学（将心脏分成两种组织）

组织上分为

1. 普通传导组织：主要功能为收缩泵血，有电传导能力（心房肌，心室肌）
2. 特殊传导组织：主要功能为通过电兴奋来控制上面组织的收缩节律（包括：窦房结、结间束、房室交界区、房室束、左、右束支和Purkinje纤维网）

细胞上需要知道

1. 心房，心室肌细胞（收缩）
2. p细胞（起搏的作用）

（注：还需知道房室阻滞的名词解释）

生理学（1，大二所知道的）

1. 可以把心脏看成一个放电组织，每一个细胞都能放电和传导电（但不同部位和不同细胞会有差异）。
2. 把每个心肌细胞的电冲动可以看成矢量-向量，人体是个导体，因此心电图机可以检测到心脏电活动，心电图是所有细胞电冲动的矢量和。
3. 细胞和组织结构的特性，是心电图的形状的原理之一
4. 可以分为下面几个段：P波（心房兴奋）—PR段（房室传导阻滞）—QRS波（心室兴奋）—ST（心脏复极化）—T波（快速复极）不懂的可以看看下面的视频

知乎视频​www.zhihu.com

生理学（2，进一步扩展，既心电图机是如何具体检测心脏电活动的？）

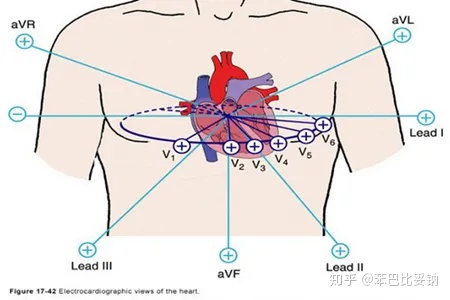

1. 心电图导联体系：将探查电极放置在体表有一定距离的任意两点，则构成心电图的一个记录导联。且两个点之间的连线则是该记录导联的导联轴，具有方向性（正负极）
2. 导联分为肢体导联和胸导联（共12导联）：肢体导联（单极I，II，III；双极：aVR，aVL，aVF）//胸导联（单极V1，V2，V3，V4，V5，V6）
3. 单极和双极的区别为：单极由正负电极组成，双级由零电位（心脏）和多个电级组成（可能有同学不是很理解双极，我的理解就是零电位是假想出来的，电极是矢量，相反方向的矢量相加等于零）
4. 各类心电图的命名规则(这个简单，翻书即可)
5. 心电图测量：分为周期心率测量（大的）和各波段测量（小的）以及波的振幅测量，规则看书即可
6. 正常心电图与异常心电图的区别：各波段的时长，振幅不同，振幅为零意义为此波段消失。

7.正常心电图：（这个来自大神的总结，不想看的可以先跳一下）

P波：

(1) 时间：正常人P波时间一般小于0.12s（整个心房去极化）

(2) 振幅：P波振幅在肢体导联一般小于0.25mV，胸导联一般小于0.2mV

PR间期

心率在正常范围时，PR间期为0.12-0.20s

QRS波群

(1) 代表心室肌除极的电位变化

(2) 时间：正常人QRS时间一般不超过0.11s，多数在0.06-0.10s

(3) 形态和振幅

A 在胸导联，正常人V_1、V_2导联多呈rS型，V_1的R波一般不超过1.0mV

B V_5、V_6导联QRS波群可呈qR、qRs、Rs或R型，且R波一般不超过2.5mV

C 胸导联的R波自V_1至V_5逐渐增高，V_6的R波一般低于V_5的R波

D 通常V_2的S波较深，V_2至V_6导联的S波逐渐变浅

E V_1的R/S小于1，V_5的R/S大于1

F 在V_3或V_4导联，R波和S波的振幅大体相等

G 在肢体导联，I、II导联的QRS波群主波一般向上，III导联的QRS波群主波方向多变

H aVR导联的QRS波群主波方向向下，可呈QS，rS、rSr`或Qr型

I aVL与aVF导联的QRS波群可呈qR、Rs或R型，也可呈rS型

J 正常人aVR导联的R波一般小于0.5mV，I导联的R波小于1.5mV，aVL导联的R波小于1.2mV，aVF导联的R波小于2.0mV

K 6个肢体导联的QRS波群振幅（正向波与负向波振幅的绝对值相加）一般不应都小于0.5mV，6个胸导联的QRS波群振幅（正向波与负向波振幅的绝对值相加）一般不应都小于0.8mV，否则称低电压

R峰时间

A 过去称为类本位曲折时间或室壁激动时间，指QRS起点至R波顶端垂直线的间距。如有R`波，则应测量R`峰；如R峰呈切迹，应测量至切迹第二峰

B 正常R峰时间在V_1、V_2导联一般不超过0.03s，在V_5、V_6导联一般不超过0.05s

C R峰时间延长见于心室肥大，预激综合征及心室内传导阻滞

Q波

A 正常人的Q波时限一般不超过0.03s（除III和aVR导联外）

B III导联Q波的宽度可达0.04s

C aVR导联出现较宽的Q波或QS波均正常

D 正常情况下，Q波深度不超过同导联R波振幅的1/4

E 正常人V_1、V_2导联不应出现Q波，但偶尔可呈QS波

J点

A QRS波群的终末与ST段起始之交接点

B J点大多在等电位线上，随ST段的偏移而发生移位

C 由于心动过速等原因，使心室除极与心房复极并存，导致心房复极波（Ta波）重叠于QRS波群的后段，可发生J点下移

ST段

(1) QRS波群的终点至T波起点间的线段，代表心室缓慢复极过程

(2) 正常的ST段大多为一等电位线，有时亦可有轻微的偏移，但在任一导联，ST段下移一般不超过0.05mV

(3) 成人ST段抬高在V_2和V_3导联较明显，可达0.2mV或更高，且男性抬高程度一般大于女性

(4) 在V_4-V_6导联及肢体导联，ST段抬高的程度很少超过0.1mV

(5) 部分正常人（尤其是年轻人），可因局部心外膜区心肌细胞提前复极导致部分导联J点上移，ST段呈现凹面向上抬高（常出现在V_2-V_5导联及II、III、aVF导联），通常称之为早期复极，大多属正常变异

T波

(1) 代表心室快速复极时的电位变化

(2) 形态

A 正常T波形态两肢不对称，前半部倾斜较缓慢，而后半部斜度较陡

B T波的方向大多与QRS波群主波的方向一致

C T波方向在I、II、V_4-V_6导联向上，aVR导联向下，III、aVL、aVF、V_1-V_3导联可以向上、双向或向下

D 若V_1的T波方向向上，则V_2-V_6导联就不应再向下

(3) 振幅：除III、aVL、aVF、V_1-V_3导联外，其他导联T波振幅一般不应低于同导联R波的1/10。T波在胸导联有时可高达1.2-1.5mV尚属正常

QT间期

(1) 指QRS波群的起点至T波终点的间距，代表心室肌除极和复极全过程所需的时间

(2) QT间期长短与心率的快慢密切相关，心率越快，QT间期越短，反之越长

(3) 心率在60-100次/分时，QT间期的正常范围为0.32-0.44s

(4) QT间期在不同导联之间存在一定差异，正常人不同导联间的QT间期差异最大可达50ms，以V_2、V_3导联QT间期最长

U波

(1) T波之后0.02-0.04s出现的振幅很低小的波称u波，产生机制至今未完全清楚

(2) U波明显增高常见于低血钾。U波倒置可见于高血压和冠心病

以上我们把正常的心电图的原理阐述完毕，下面我们结合病理学和病理生理学来阐述异常心电图的产生的原理

病理学（主要结合诊断学所学的病理变化，不过多讲述）

1.心房，心室肥大

心房肥大或者心室肥大都是心脏负荷加重所致，严重的心房，心室肥大会导致心肌电活动的改变

2.心肌缺血

冠状动脉灌血不足，心肌缺血缺氧，过度会导致心肌损伤坏死

3.心律失常

特殊传导组织出现异常变化

4.电解质紊乱和药物影响

钾离子，钙离子，钠离子等以及各种受体是心脏电活动的根本机理，所以他们的浓度改变或数量改变会导致心电图的改变

异常心电图

……

从这里开始才真正的接触到临床心电图，前面是伏笔和基础

这里过赘述了，如果前面都理解了的话后面只需要记忆，看图，熟练即可

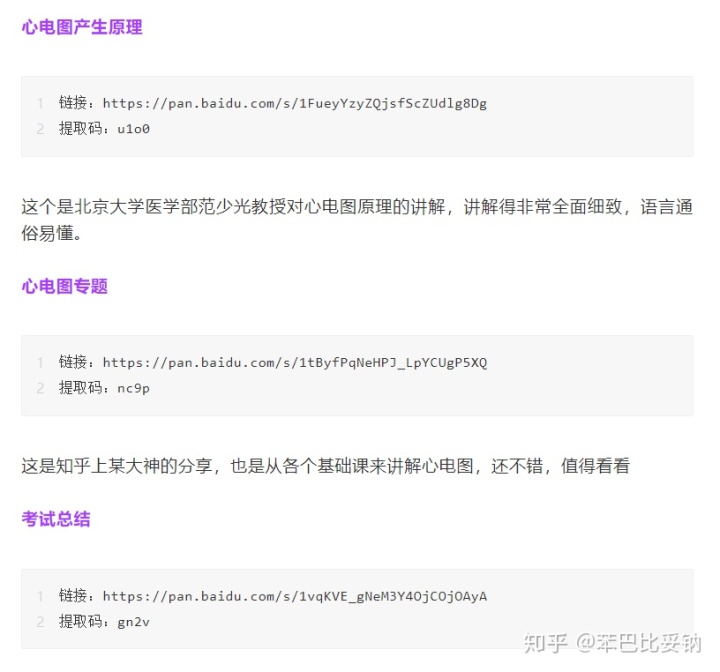

好了，不管你前面有没有理解都没关系，把思路理清楚即可，下面给出最全的心电图学习资料。

因为知乎会限制这些链接，所以就不在这里放出了，对不起哈[]~(￣▽￣)~*

需要的话去公众号找找吧

还有一位公众号的小伙伴也发了一份十分全的心电图教程，结合上自己的，基本上涵盖了国内大部分较好的心电图著作和教程了。

想要仔细研究心电图的老师们or学霸可以看看。

需要的公众号底下留言“心电图专辑”即可

这篇心电图专辑终于写完了，对于小萌新来说可能比较难理解，不过没关系，把文章收藏起来就行，哪天碰上心电图了拿出来看看。
