本文深入解析家用电器泄漏电流对人体安全的影响，根据GB/T 12113标准，讨论了Y电容在确保安全电压和泄漏电流限制方面的关键作用。建议Y电容容量控制在0.7mA峰值以内，最大值约为4.7nF，以防止电击风险。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

家用电器的泄漏电流是很关键的，因为会对人体产生电击安全问题，但是泄漏电流章节很多人不是很了解，也很矛盾，所以本文对此作一个深入的剖析，希望能给工程师带来帮助。

我们知道人体电阻是一个随外界环境、身体状况、生理特征、电流频率而变化的电阻，皮肤干燥时一般超过100K，但身上出汗、潮湿、生病等因素会让人体阻值大幅下降。电能使人体损伤的就是电流，不同的电流对人体产生不同的伤害，国际上也做了大量的实验数据，对具体多大的电流能让人体产生什么类型的反应各有说法，有的地方指明人能感知的电流是8mA，有的人又说是5mA。本文依据GB/T 12113(等同IEC 60990)标准，按照通过人体电流的大小而使人体产生不同状态，将电流划分为三个等级：感知电流、摆脱电流和心颤电流。

然而人体相当于一个可变电阻，这也就间接反应了人体能承受的电压，国际上规定了人体的安全电压最高为36V，所谓的安全电压正确的理解是短时间内对人体是安全的。标准毕竟是妥协的产物，不可能做到100%保证安全，只能说适合绝大多数人。

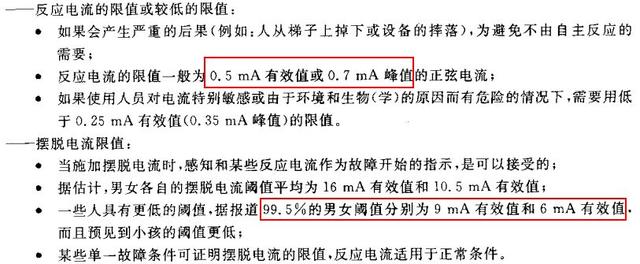

fbe06365b963cc5365539b63f0fe490d.pngGB/T 12113附录D

e1ab60c4414b08545fe7e72a81c59b6c.pngGB/T 12113附录D

GB/T 12113
