联想小新PRO 13 2019 & 2020 兼macOS Catalina安装教程


电脑配置

规格详细信息
电脑型号联想小新 PRO 13 2019 & 2020 IML 笔记本电脑
操作系统macOS Catalina 10.15.x / macOS Mojave 10.14
处理器Intel(R) Core(TM) i7-10710U CPU @ 1.10GHz(6C12T)
Intel(R) Core(TM) i5-10210U CPU @ 1.60GHz(4C8T)
内存16 GB 2666 MHz DDR4
硬盘三星PM981a：SAMSUNG MZVLB512HBJQ-000L2 PM981a务必更换掉
忆联AH530
INTEL 760P
Hynix PC601
显卡Intel UHD Graphics 620 8086:9BCA(Comet Lake)
(显卡仿冒：注入platform-id:0x3ea50004)
显示器2.5K QHD 16:10 2560x1600 (13.3 英寸)
声卡ALC257 (layout-id:99)
网卡INTEL AX201 建议更换为 DW1820A

制作macOS Catalina安装盘

准备工具

  • U盘至少16G
  • 系统镜像下载：点击前往

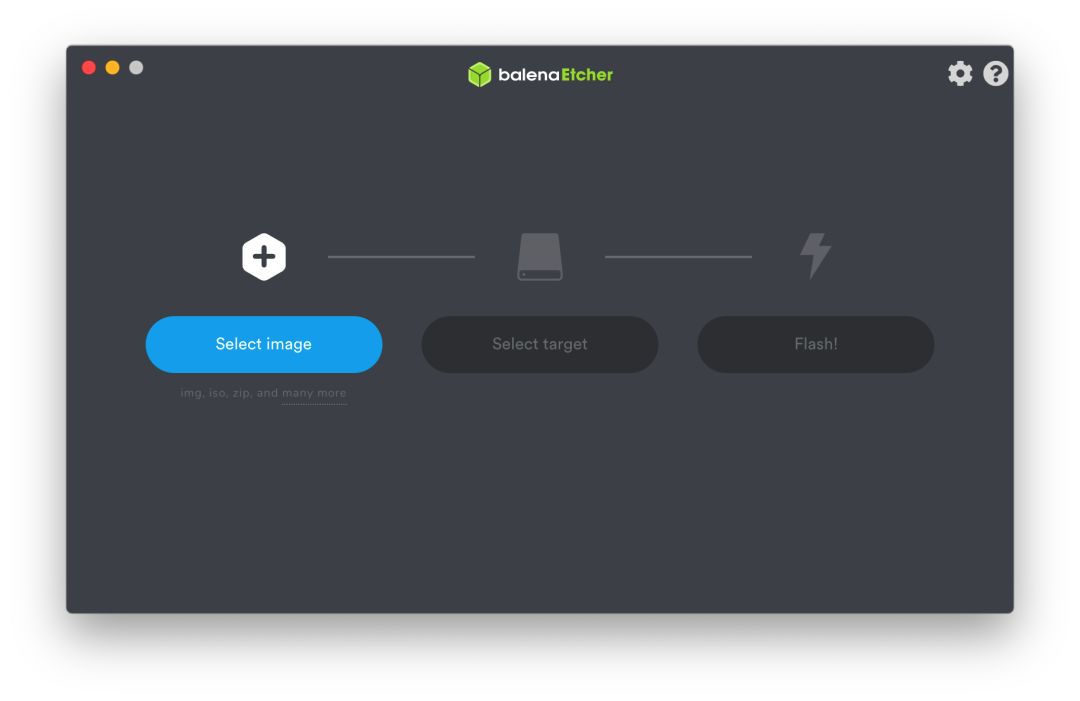

  • balenaEtcher

制作安装镜像


替换EFI

  • 安装过程中不要先替换EFI，等安装全部结果后再执行替换EFI的操作
  • 小新PRO 13 2019 & 2020 i7-10710U版本请先替换EFI再安装，EFI下载地址：https://github.com/daliansky/XiaoXinPro-13-2019-hackintosh

小新BIOS设置

开机按F2或者Fn+F2键进入BIOS设置

  • 先查看 Information：Secure Boot 是否为 Disabled;
  • 如果 Secure Boot 是 Enabled，选择左边到 Security：设置 Secure Boot 为 Disabled;
  • Fn+F10 保存设置

安装系统

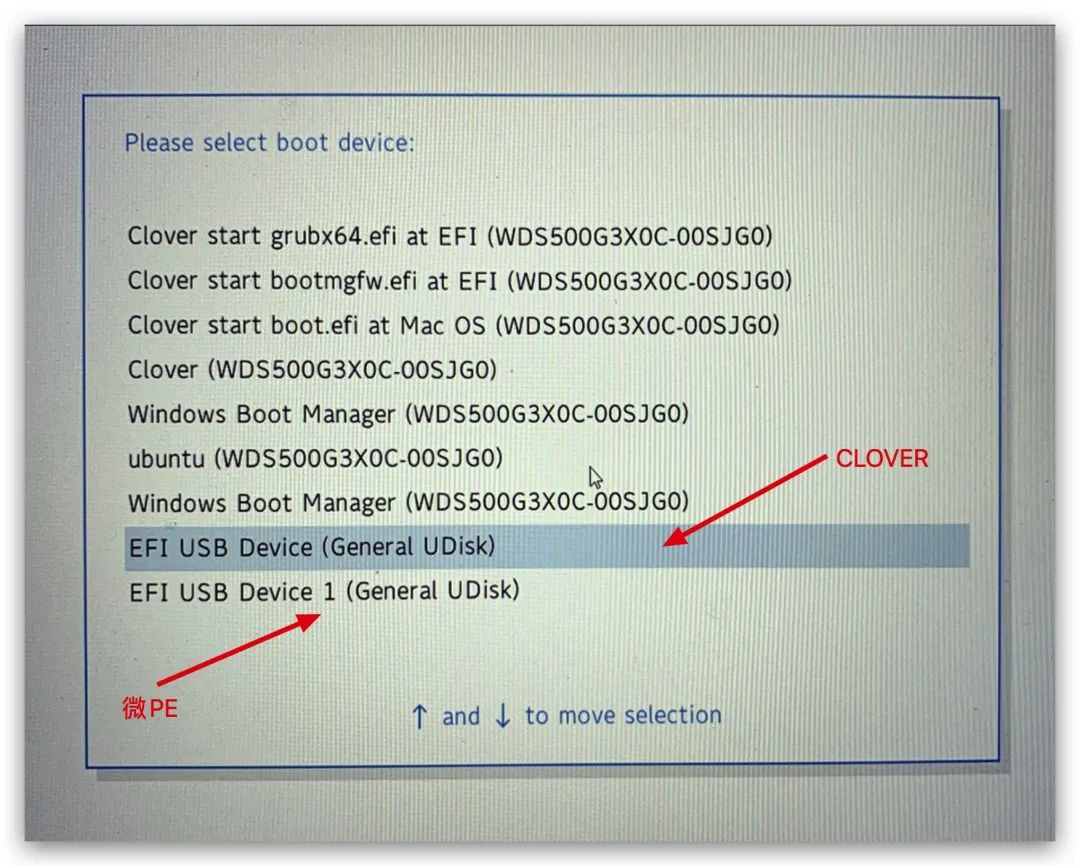

开机，按F12选择U盘引导，光标移动到EFI USB Device选择CLOVER分区启动：

5dc65a0fadb165a816bc72049e8ba9f5.png进入CLOVER Bootloader主界面

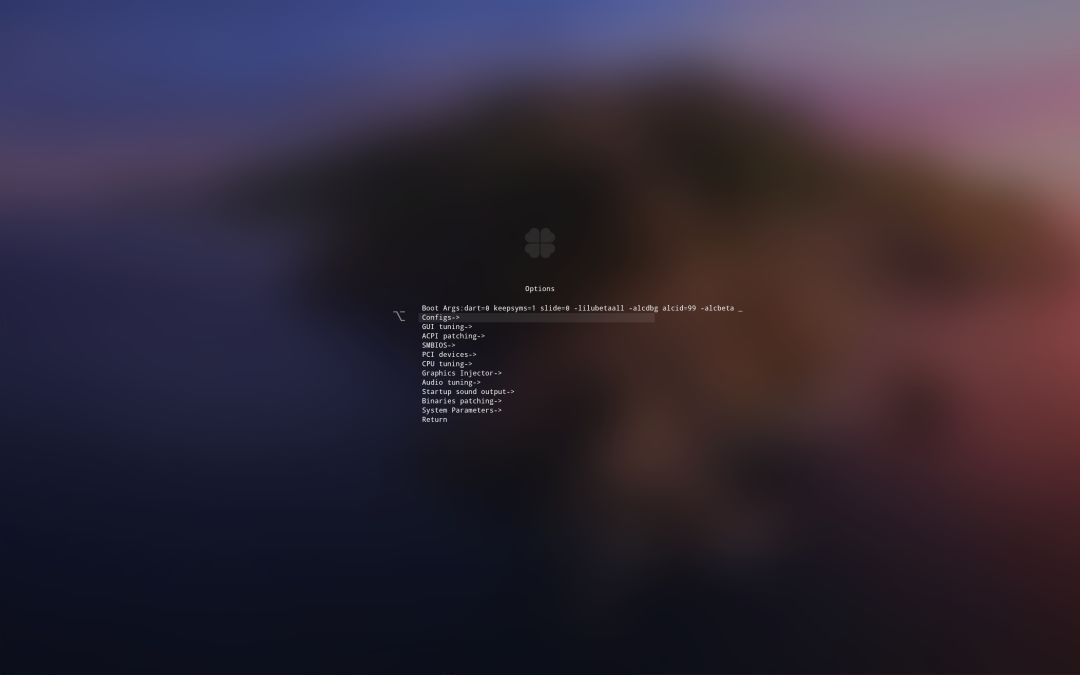

在Clover主界面按字母o进入选项，光标移动到configs回车，

2_Clover_Configs

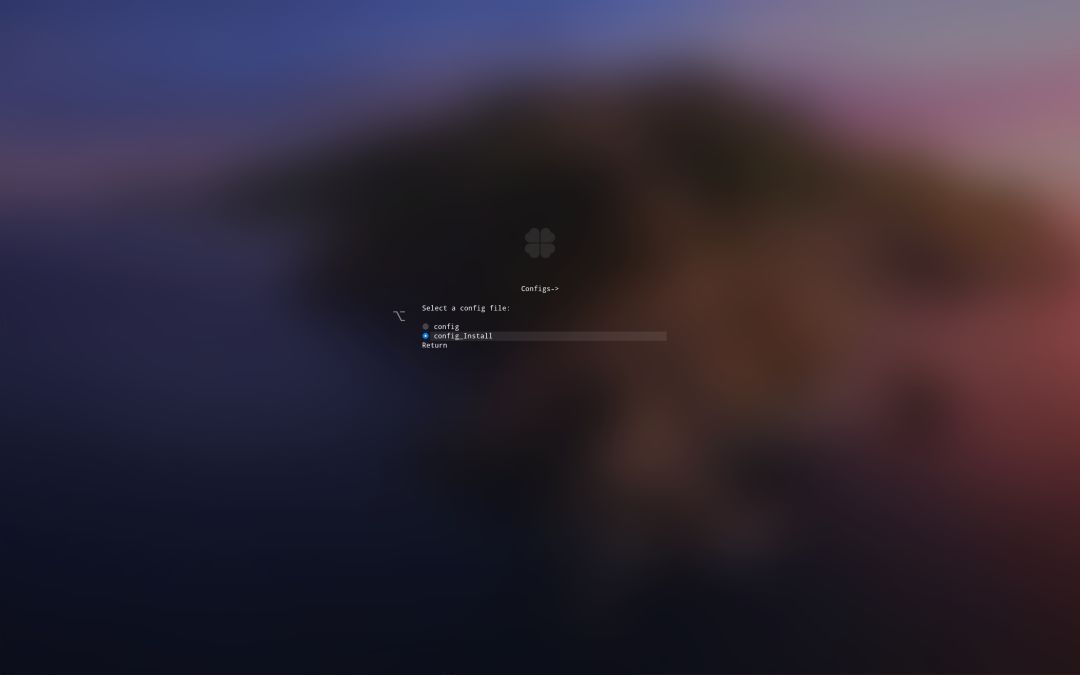

选择config_Install

3_Clover_Select_Installer

按两次ESC键返回到Clover主界面，在卷标Boot macOS Install from Install macOS Catalina直接回车，开始引导macOS，这期间会显示安装日志，也就是常见的-V 啰嗦模式，如果很不幸卡住了，请拍照发到群里寻求帮助，也可以移步：macOS Catalina 10.15安装中常见的问题及解决方法 ；不会操作CLOVER的请事先补课：Clover使用教程

1

很多的机友都是会在这个地方翻车。出现问题请进群反馈，请提供翻车照片及机器配置图。不提供任何信息直接发问就是耍流氓

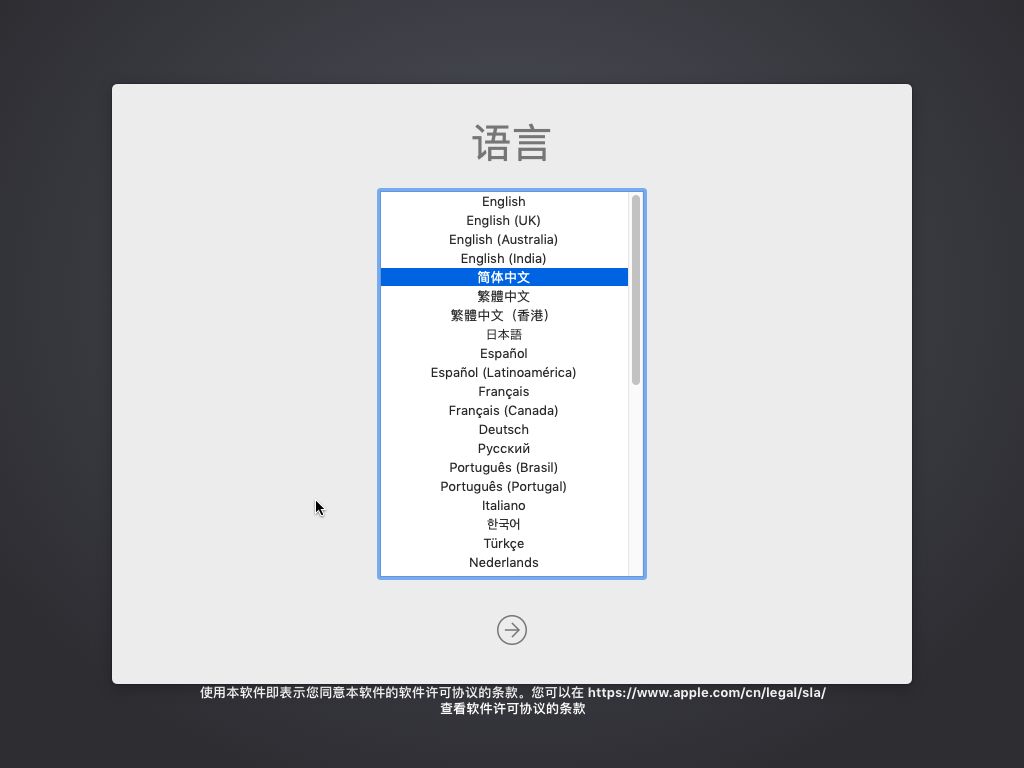

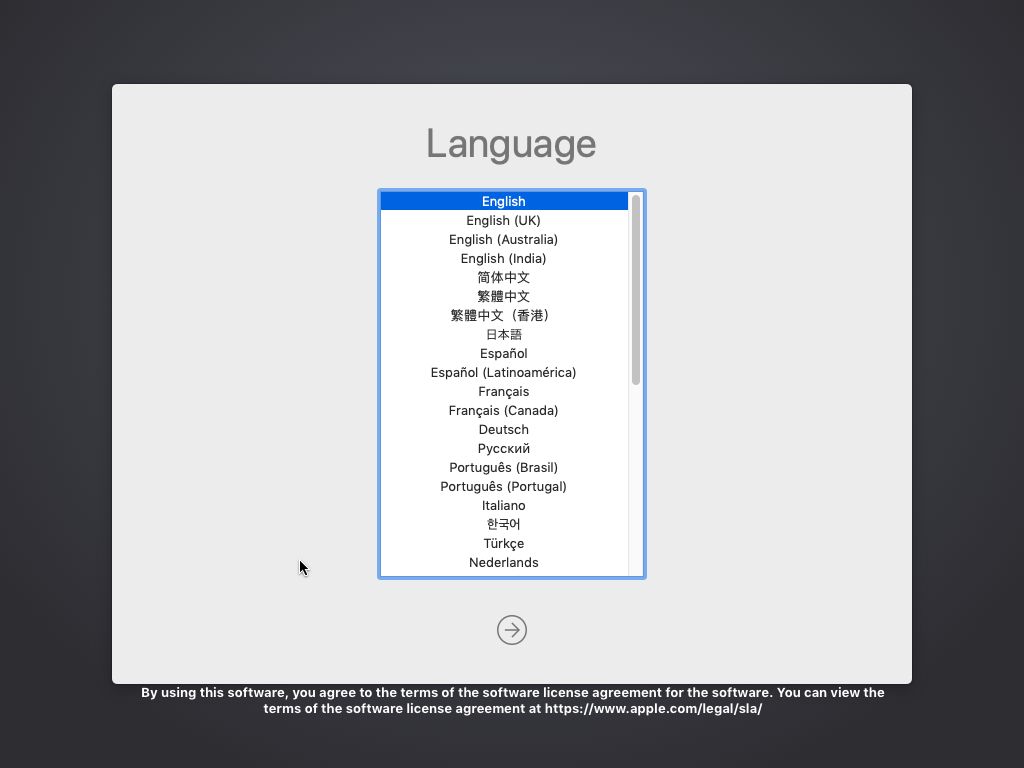

这个过程需要1-2分钟,耐心等待，进入安装程序,出现语言选择界面

3

选择简体中文，点击继续

4

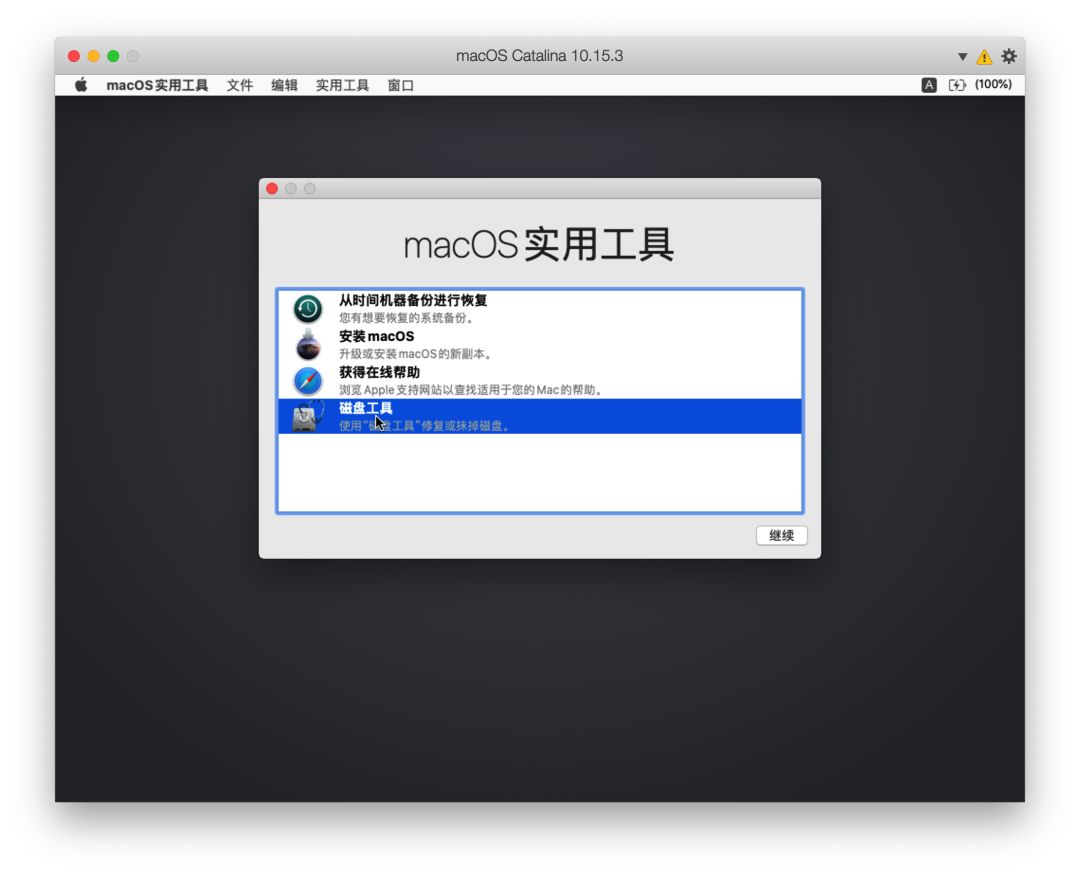

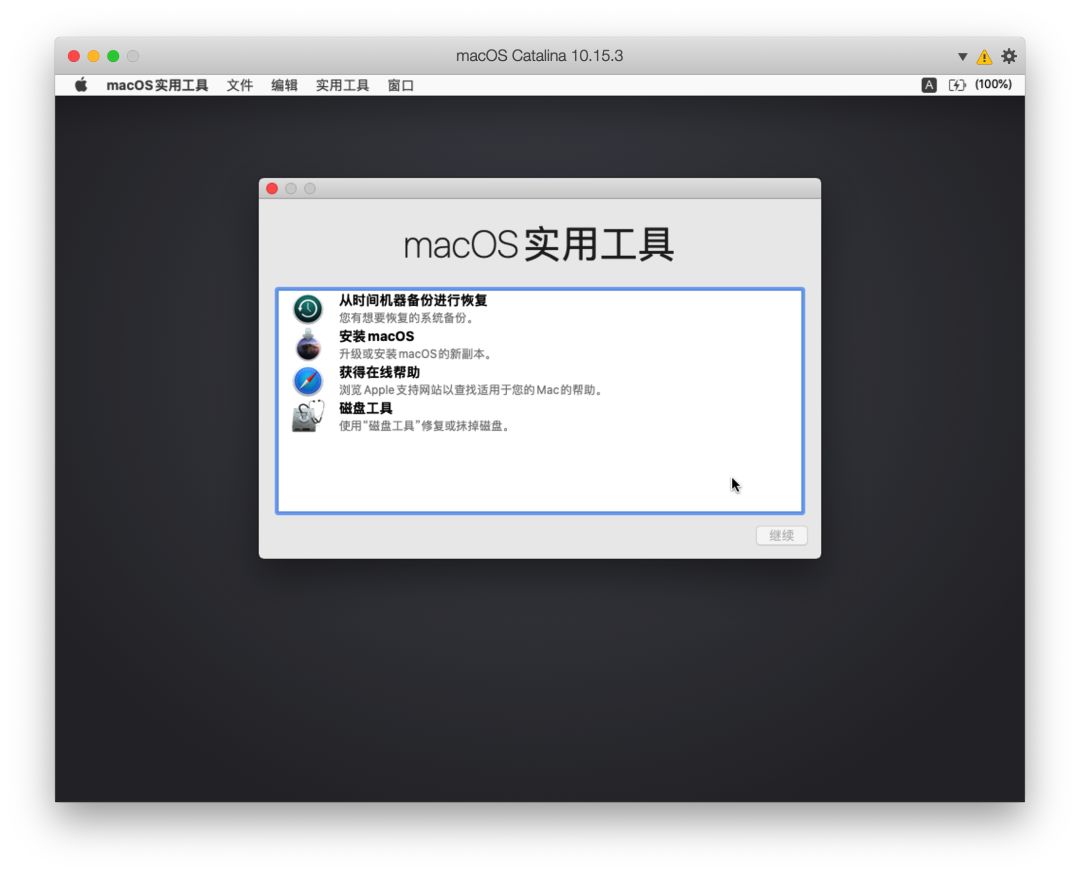

出现安装界面

2

选择磁盘工具，点击继续

3

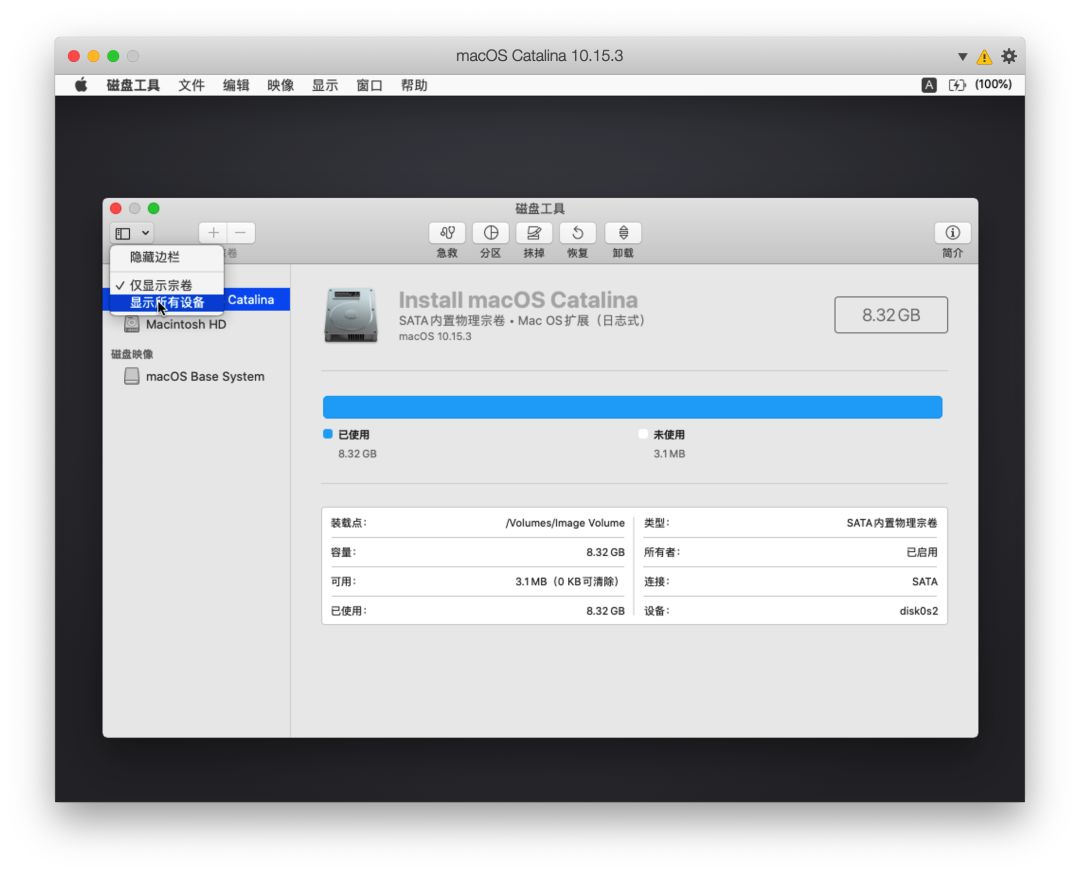

进入磁盘工具，点击窗口左上角，选择显示所有设备

4

在磁盘工具里面所做的操作涉及到你的数据安全，请认真仔细确认后再操作，否则由此造成的一切后果本站概不承担。

”

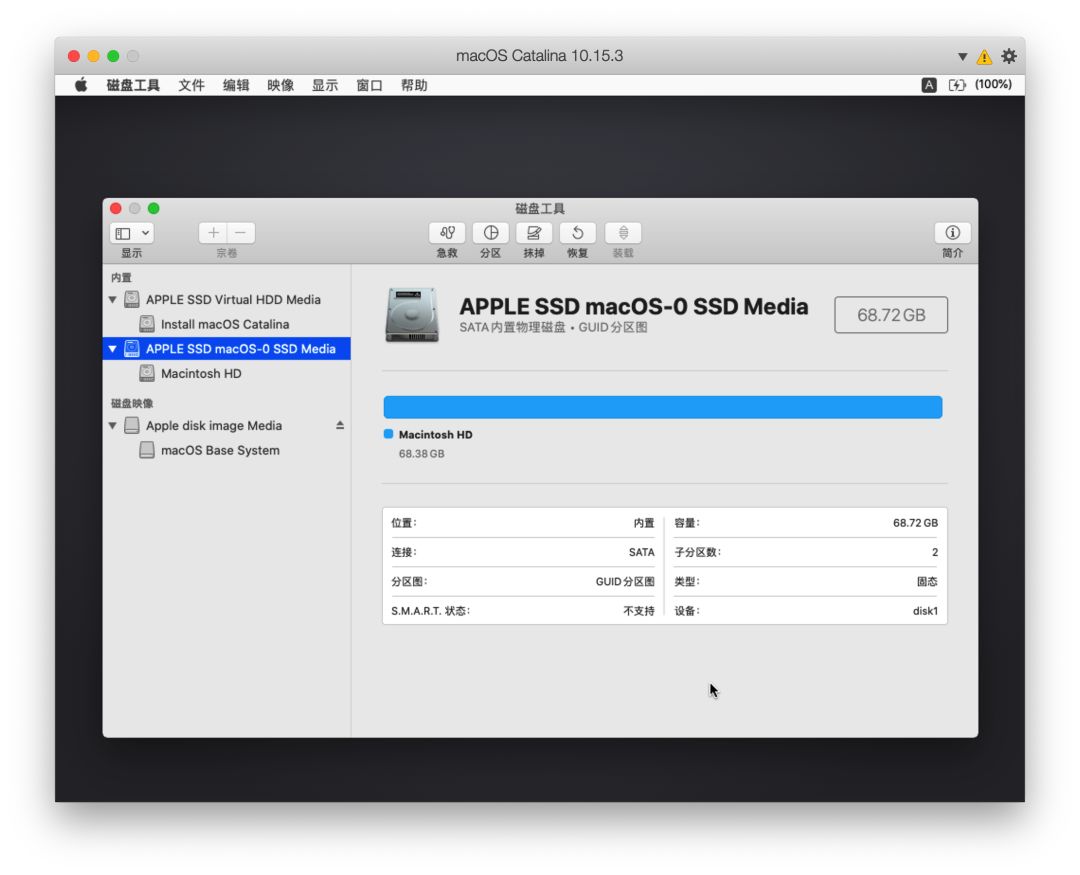

选择APPLE SSD macOS-0 SSD Media本例中为虚拟机中的磁盘名称，请根据你的设备选择相应的磁盘

5

点击抹掉，

假设您的磁盘是空的或者数据是已经备份过的,别怪我没提醒你!!!

”
6

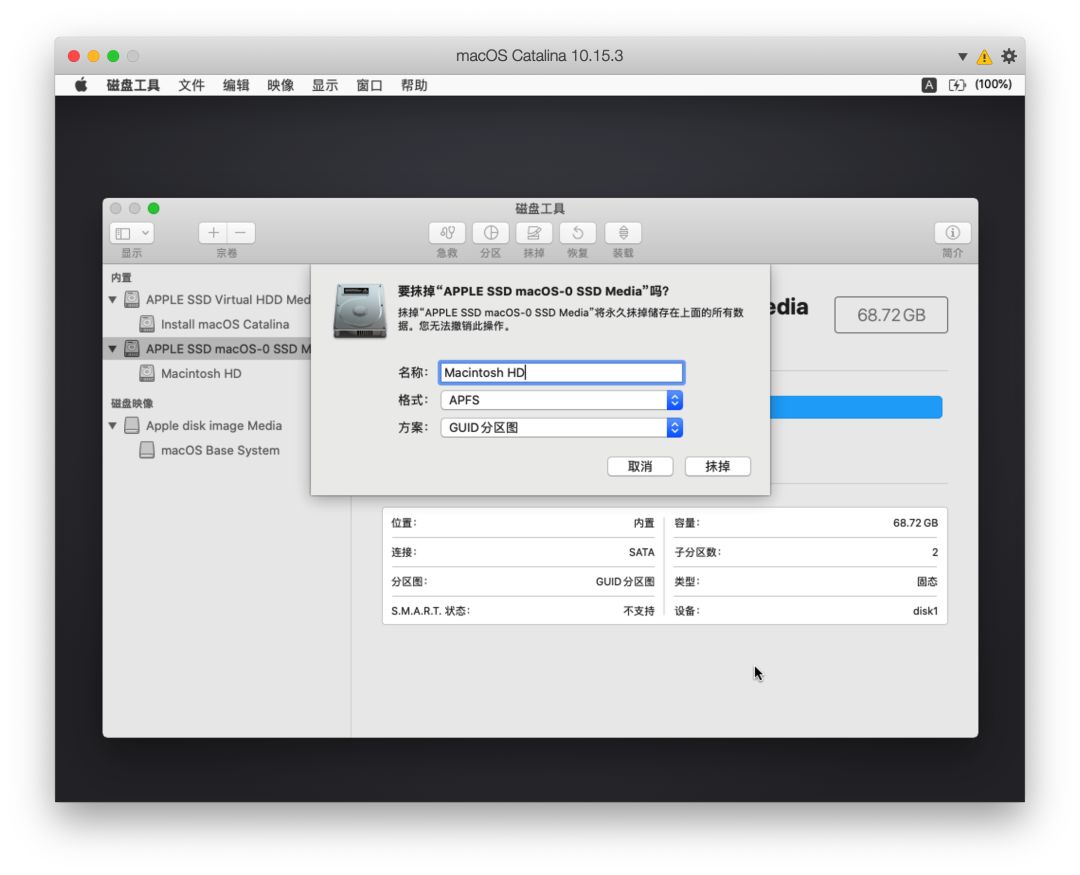

在弹出的窗口中输入：名称：Macintosh HD；格式：APFS；方案：GUID分区图，

在点击抹掉按钮之前，请再次确认你的磁盘已经提前做了数据备份

”

点击抹除，然后等待操作结束

7

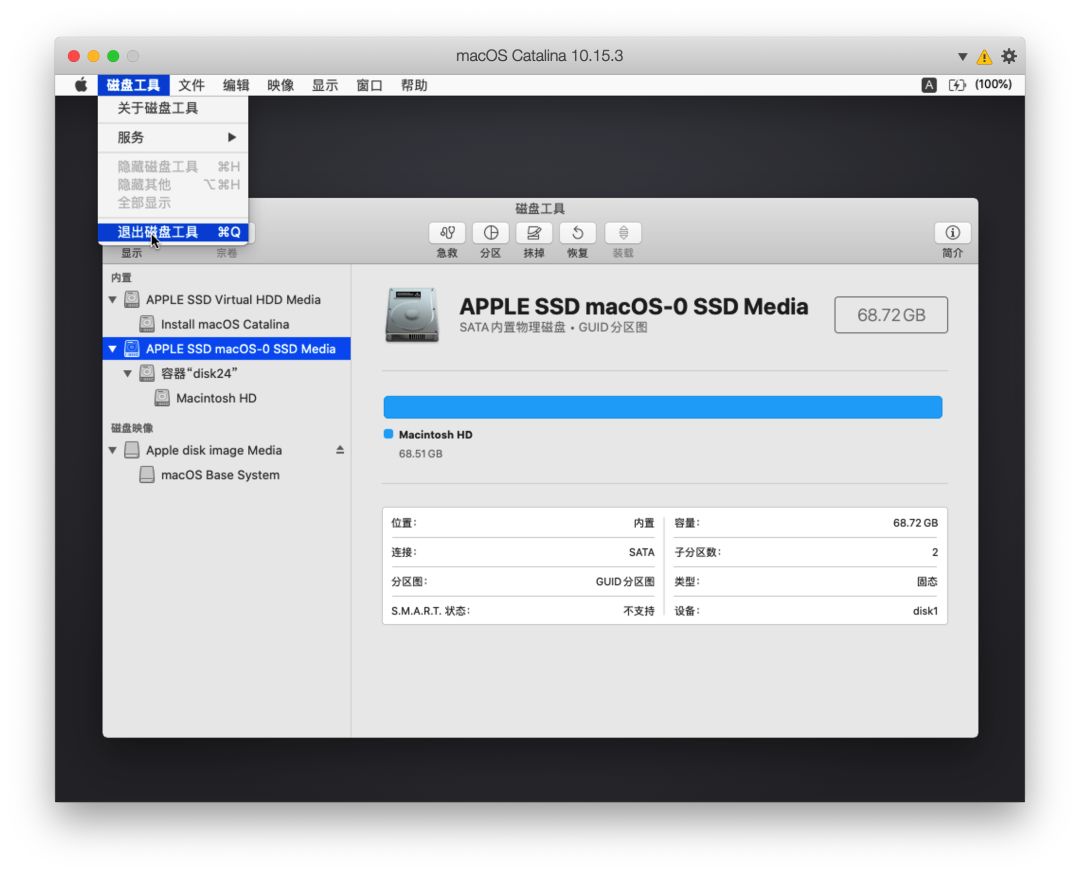

点击完成，通过菜单选择退出磁盘工具或者按窗口左上角红色按钮离开磁盘工具

8

返回到安装界面

2

选择安装macOS，点击继续

9

弹出安装maOS Catalina界面，点击继续

10

点击同意

11

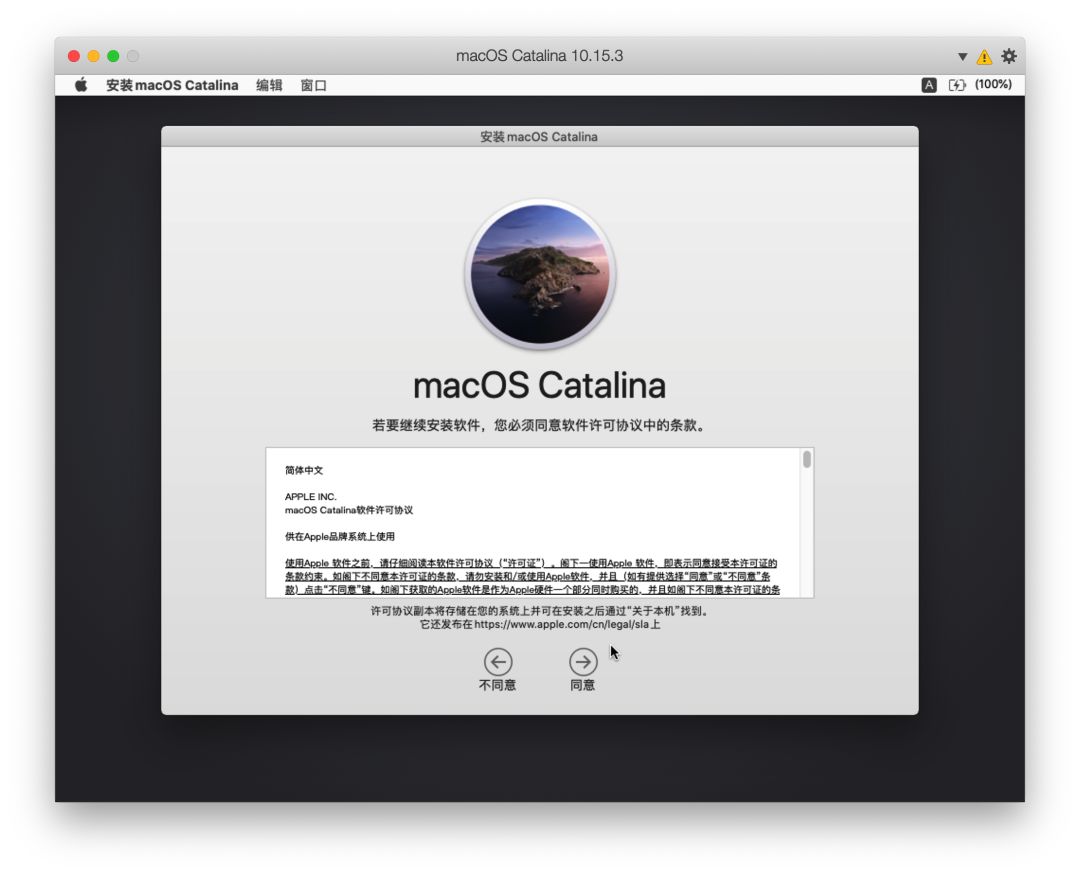

阅读许可协议的条款，点击 同意

12

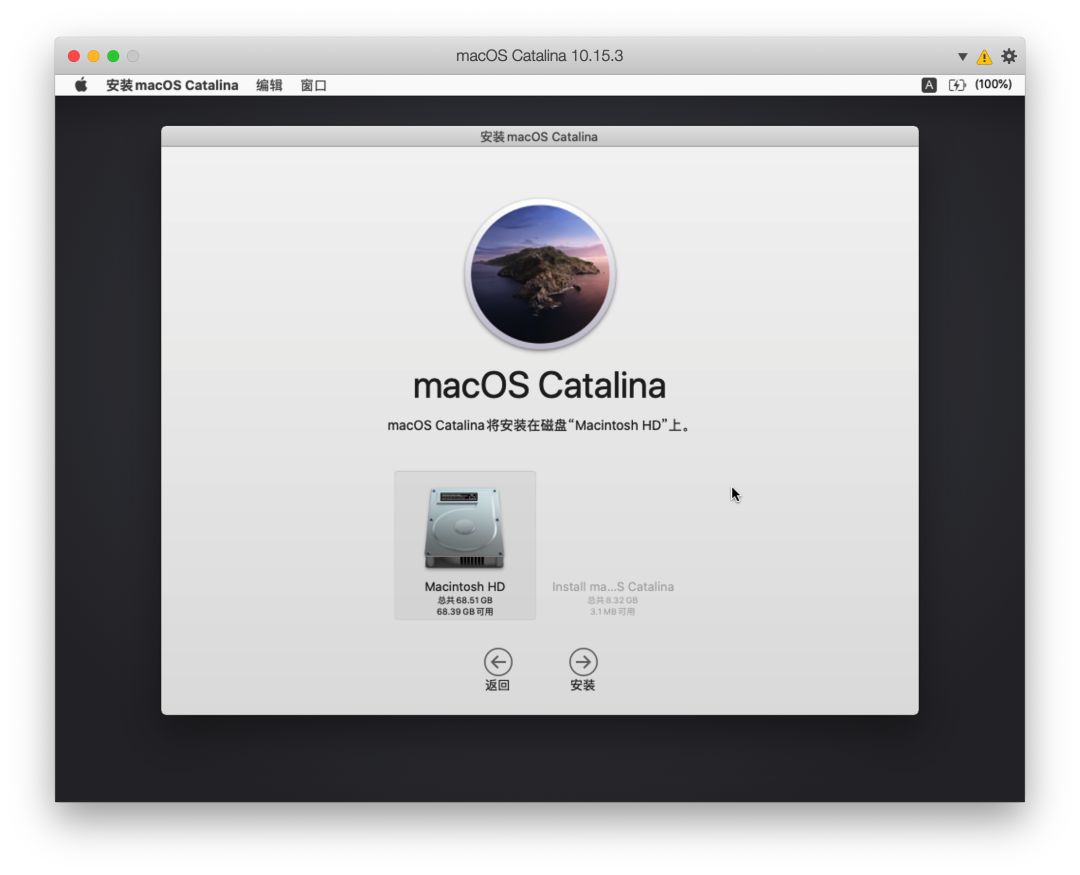

选择将要安装的磁盘卷标Macintosh HD，点击安装

13

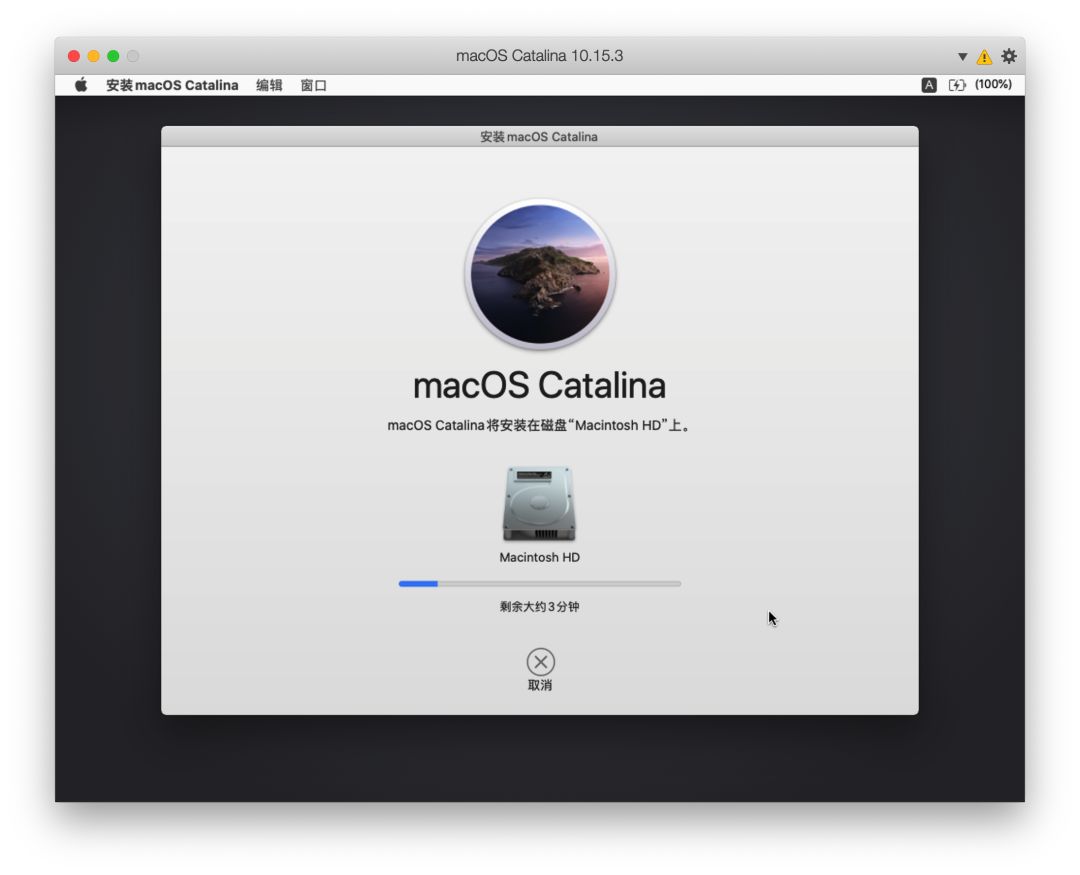

它会把USB安装盘上的安装文件预复制到要安装的系统分区里，这个过程通常会持续1-2分钟

13

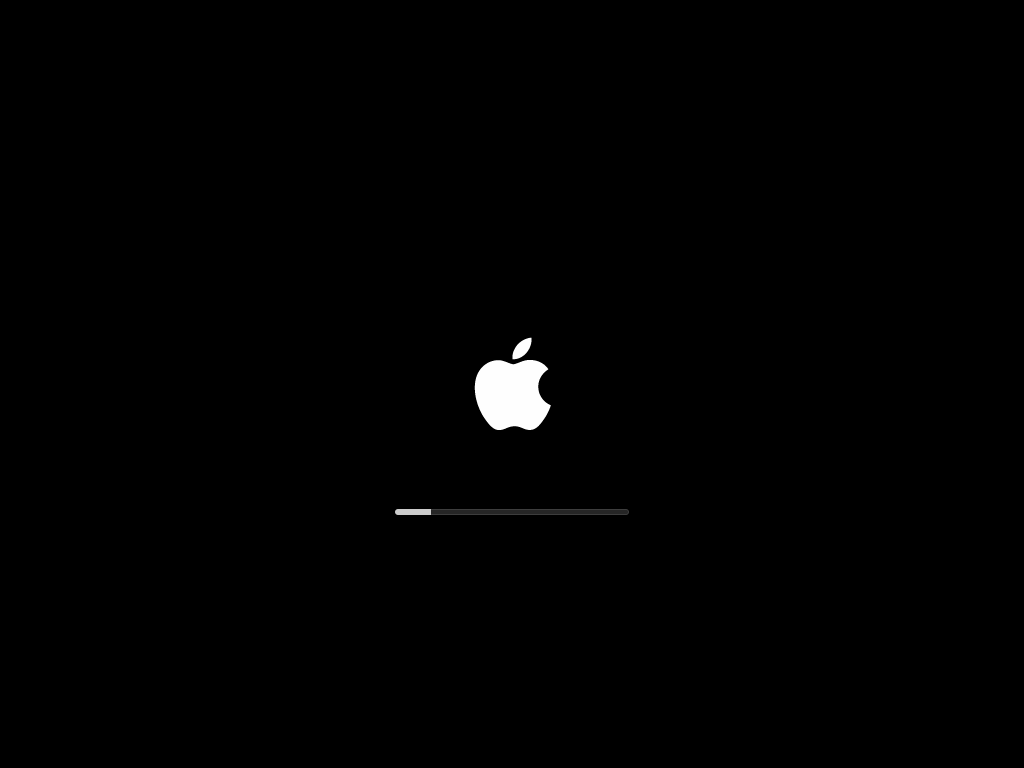

重启后继续安装，在安装期间，通常会自动重启2-3遍

之所以有重启的动作是因为从macOS 10.13.x开始，苹果公司将默认的HFS磁盘分区强行换成APFS分区，它会在第二次重启之后做 HFS ▸ APFS 转换的动作，转换成功后，继续安装过程。

系统重启后，CLOVER引导界面会多出几个卷标，请选择Boot macOS Install form Macintosh HD卷标继续安装 在系统安装过程中，请总是选择Boot macOS Install form Macintosh HD卷标继续安装，安装完成后，卷标名称将变更为：Boot macOS form Macintosh HD

”

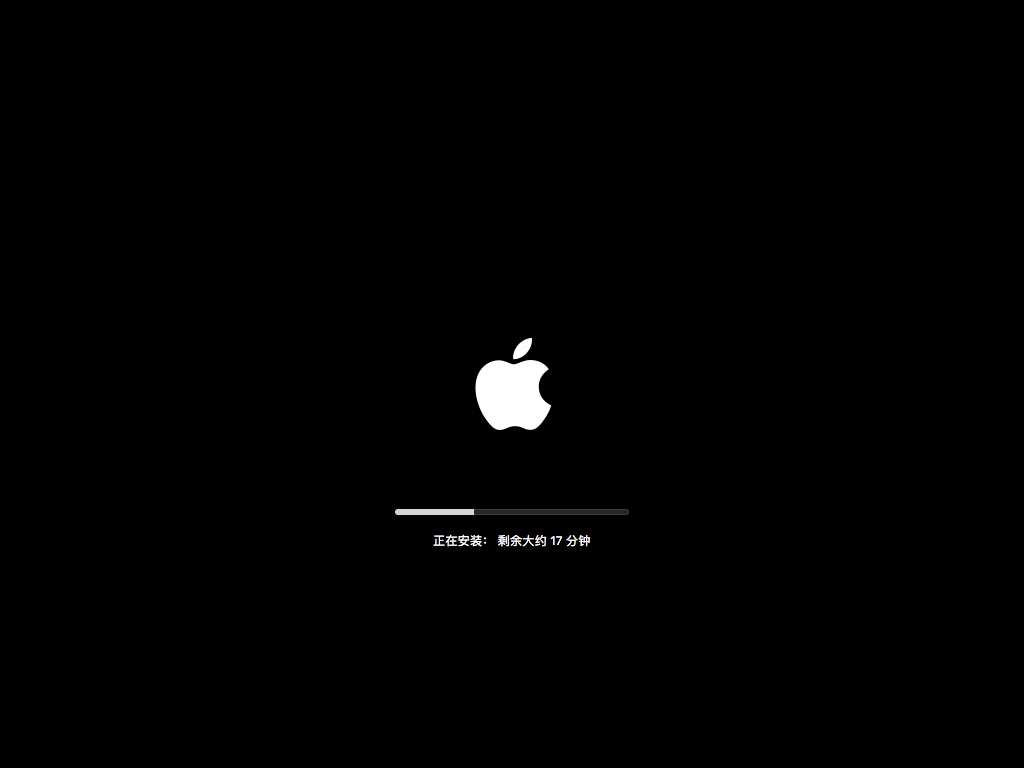

第二阶段的安装会有两种界面,一种是不进安装界面直接安装,另一种是先进入安装界面直接安装,需要注意的是,无论是哪一种界面下,安装的过程中全程是禁用鼠标和键盘的,需要你做的只是耐心等待它安装完成

ParallelsPicture 17

设置向导

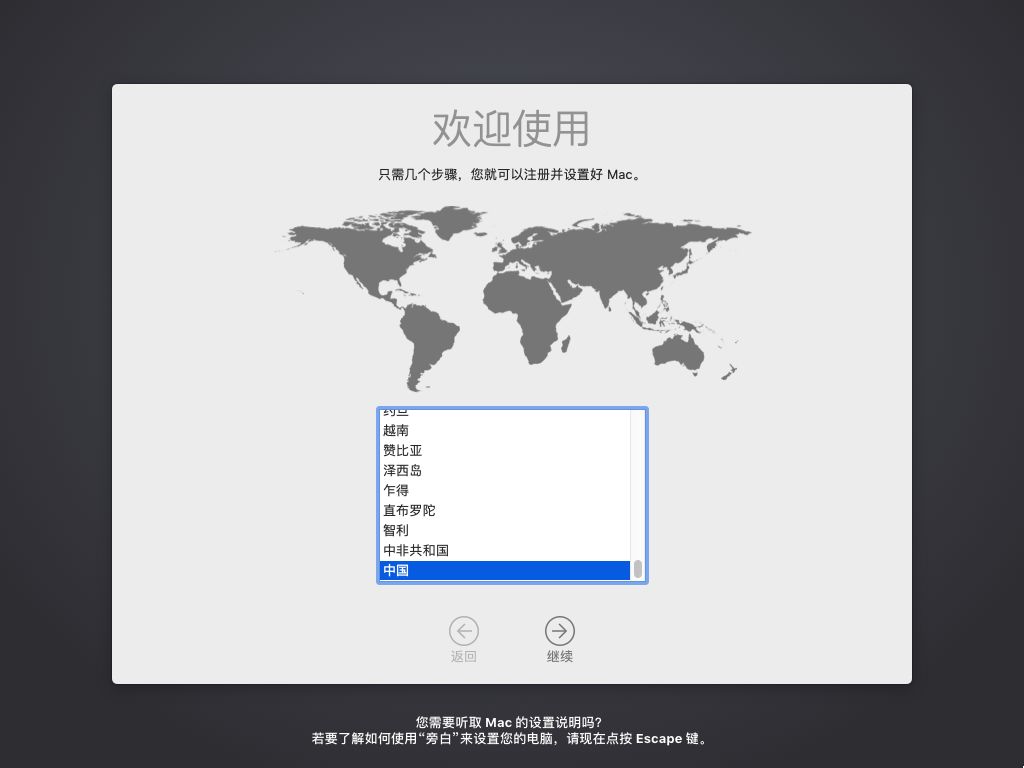

选择国家：中国

22

设置键盘

14

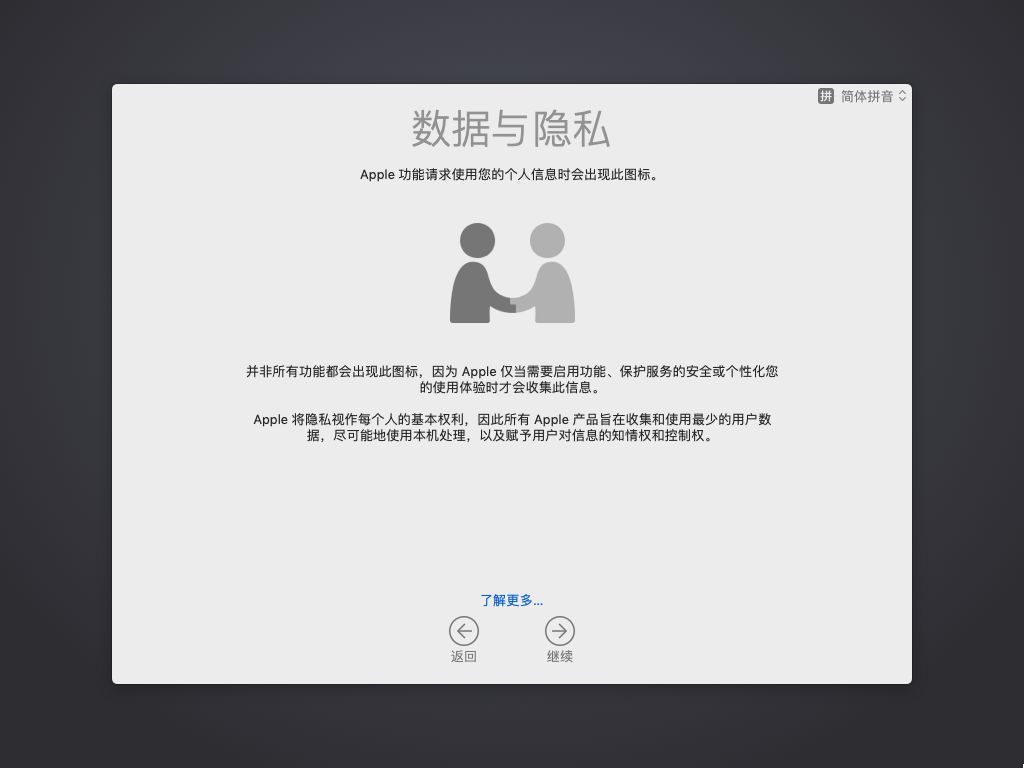

你可以添加自己熟悉的输入法，然后点击继续，出现数据与隐私，阅读后点击继续

24

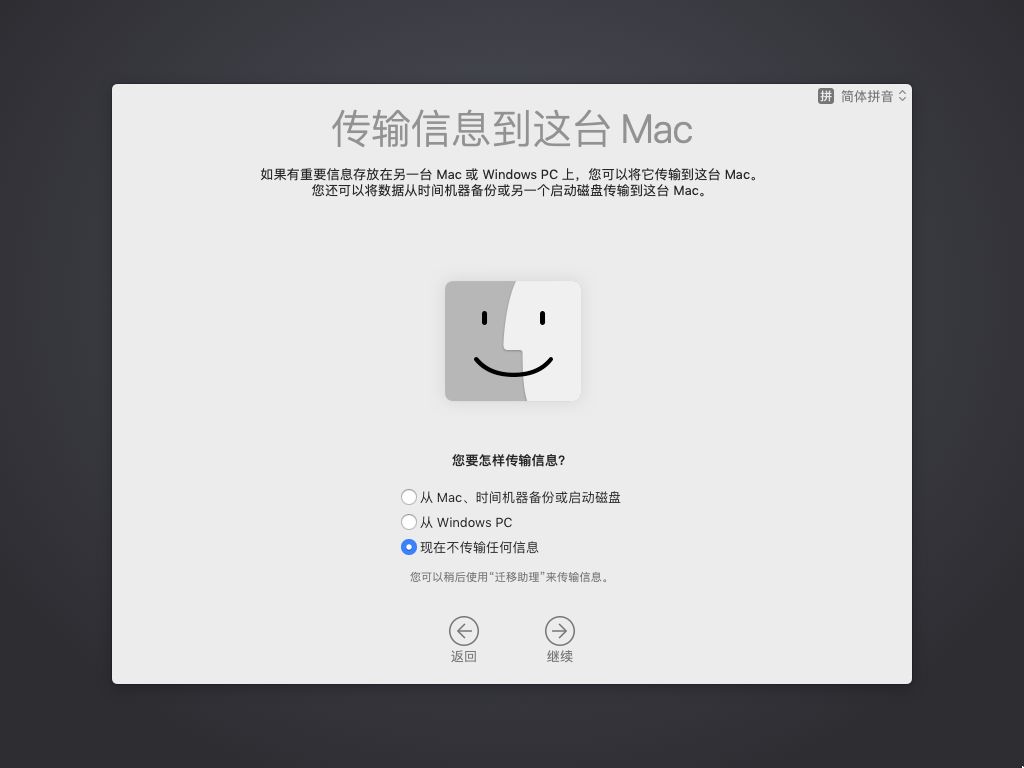

选择不传输任何信息，点击继续

25

点击稍后设置

26

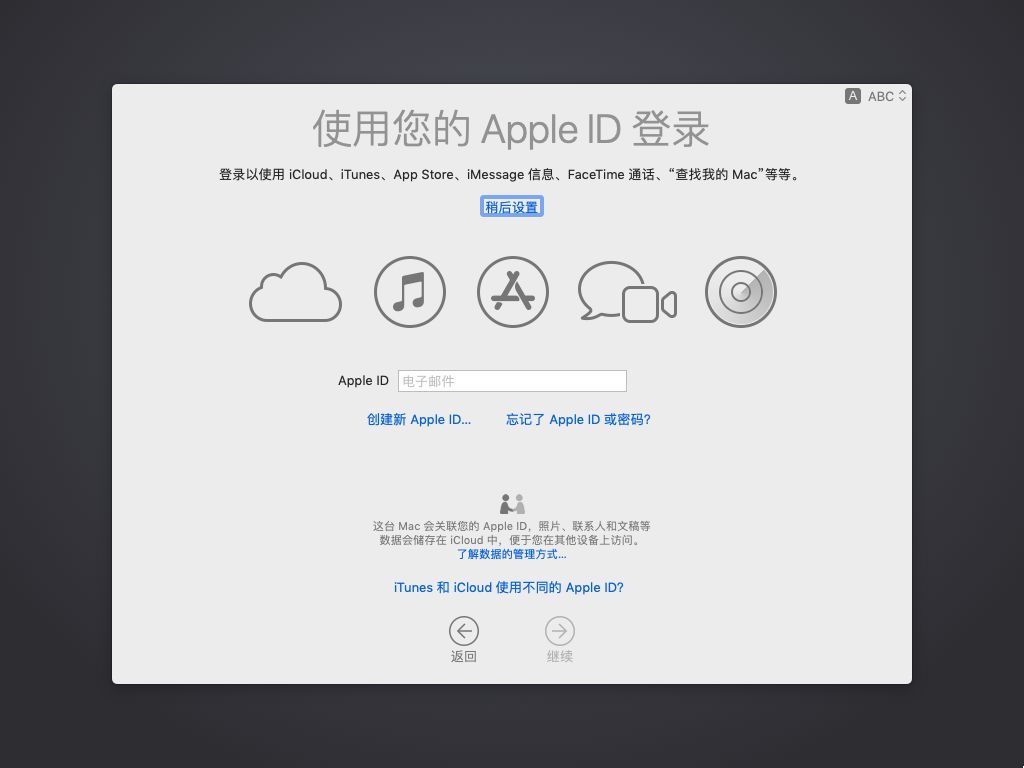

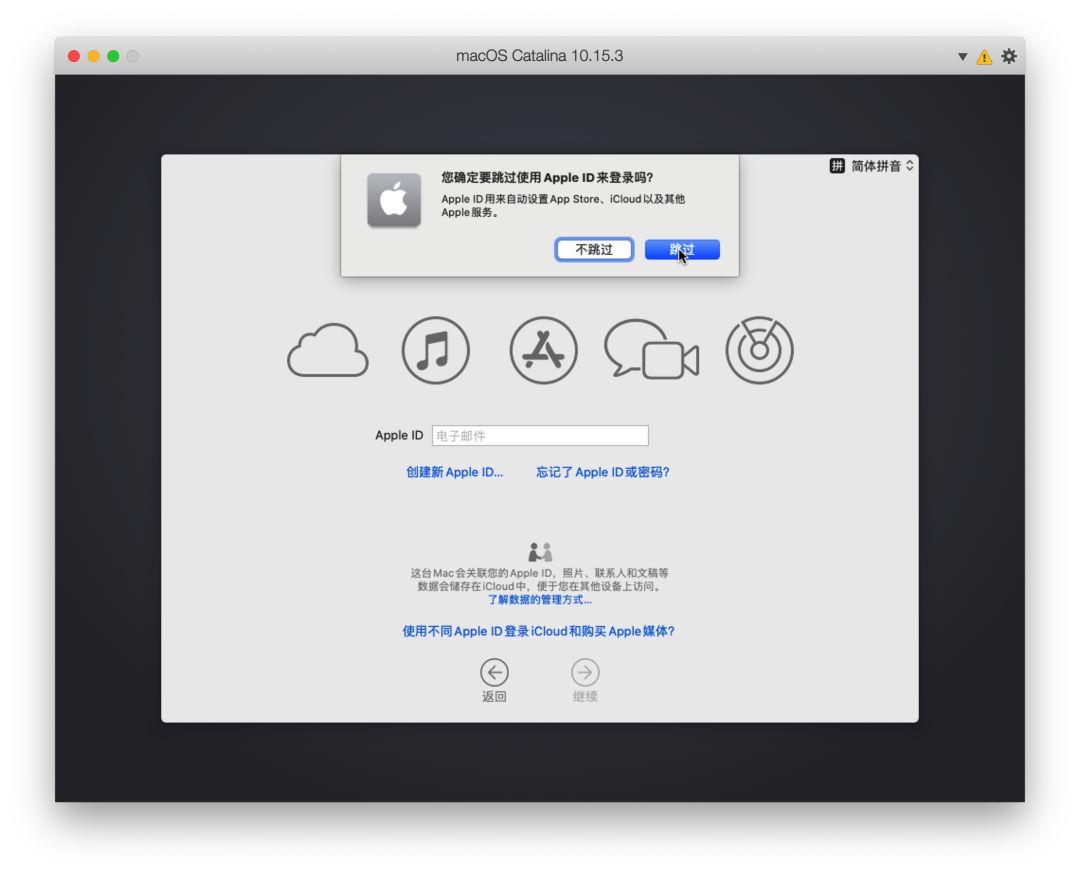

出现您确定要中法使用Apple ID来登录吗？，点击跳过

15

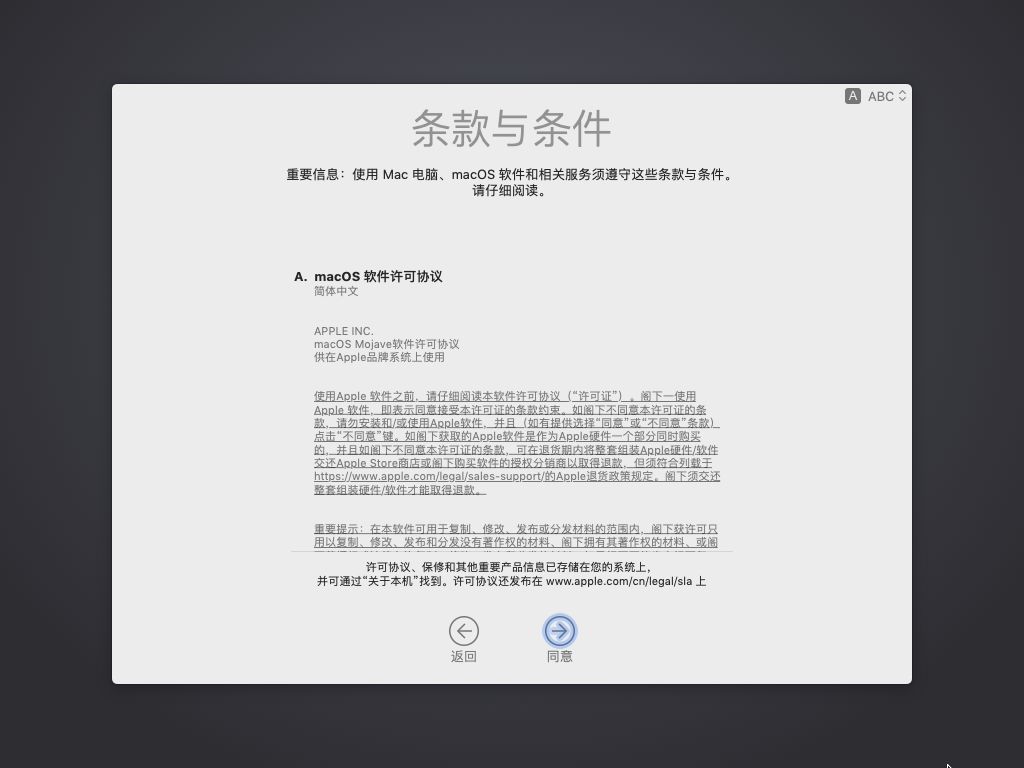

出现条款与条件，点击同意

28

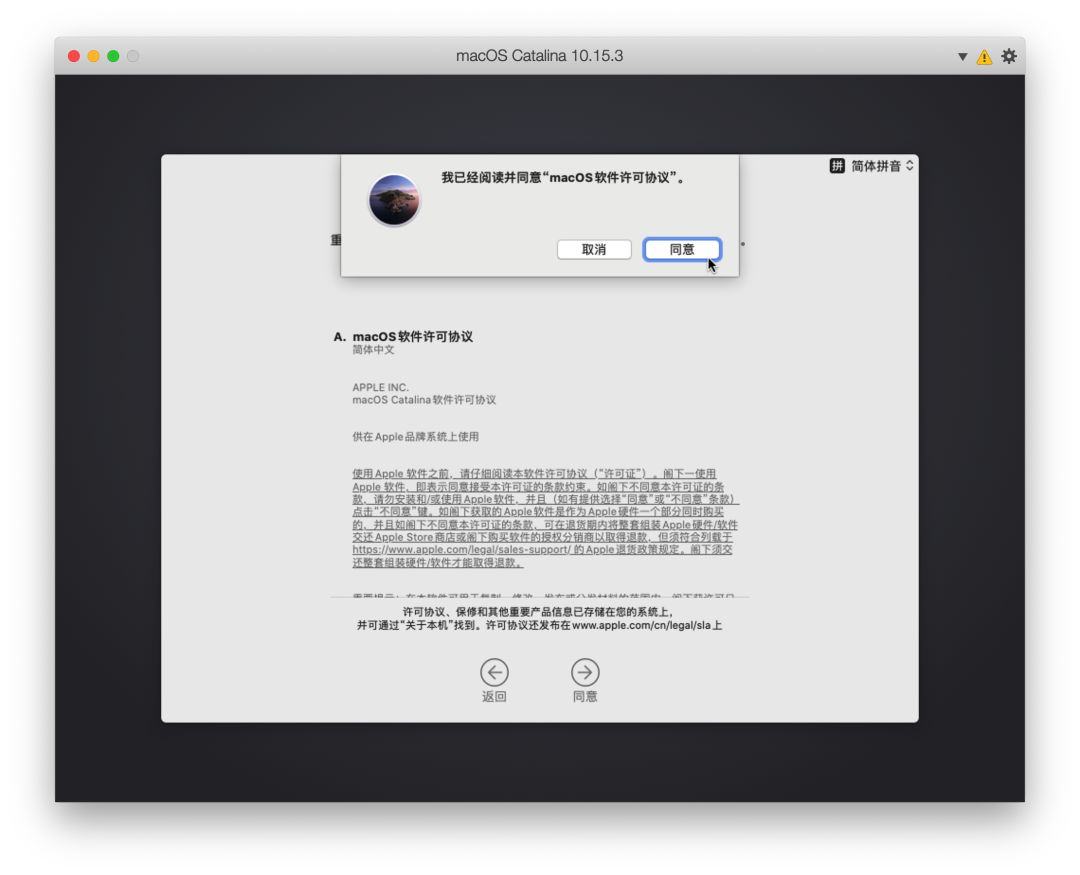

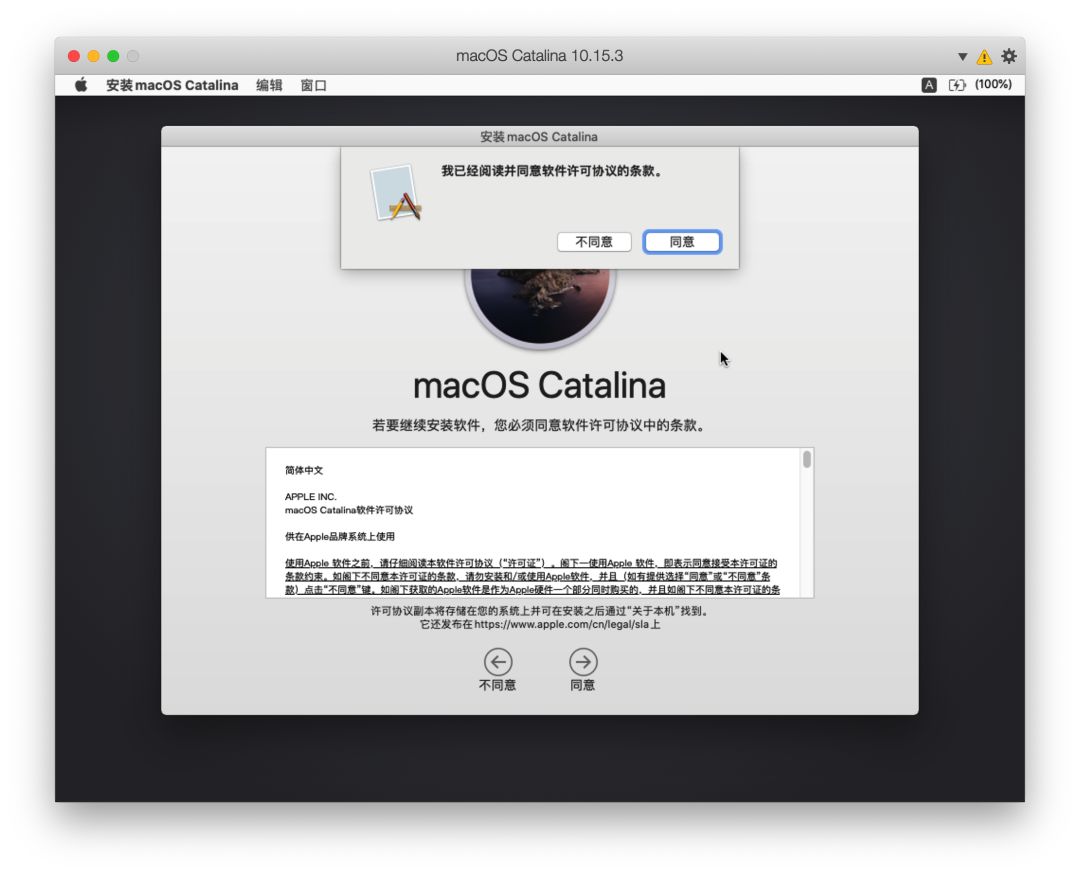

出现我已经阅读并同意"macOS软件许可协议"，点击同意

16

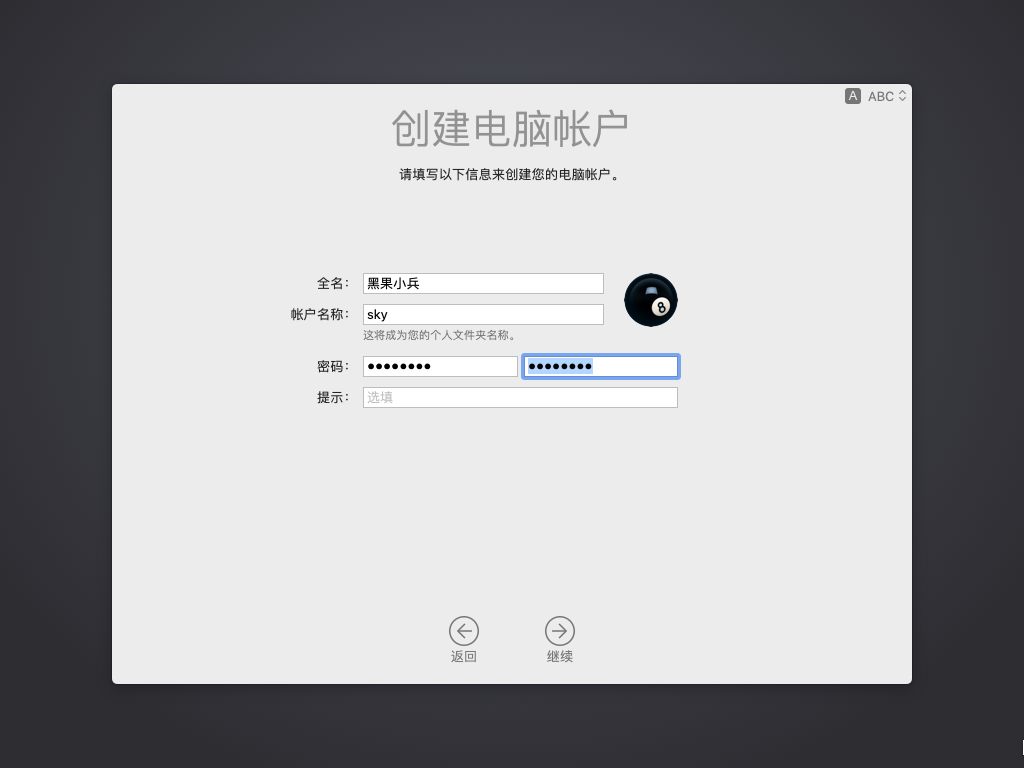

出现创建电脑用户的窗口,输入用户名和密码,点击继续

创建电脑用户

30

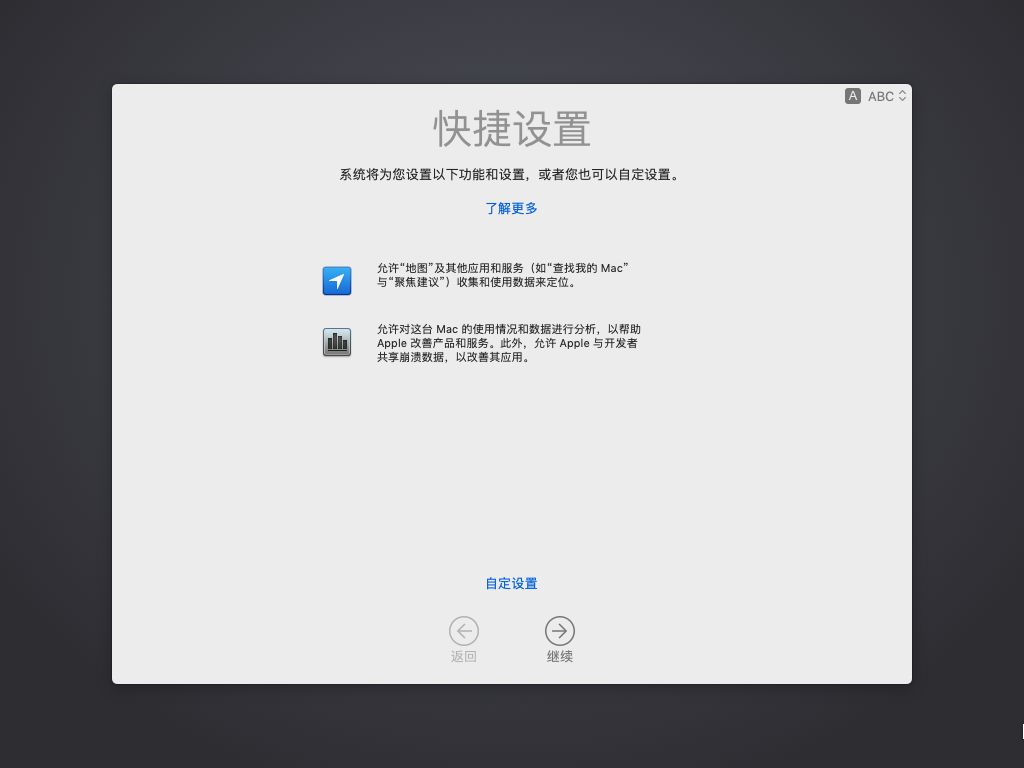

系统会创建初始用户，接着进行快捷设置

31

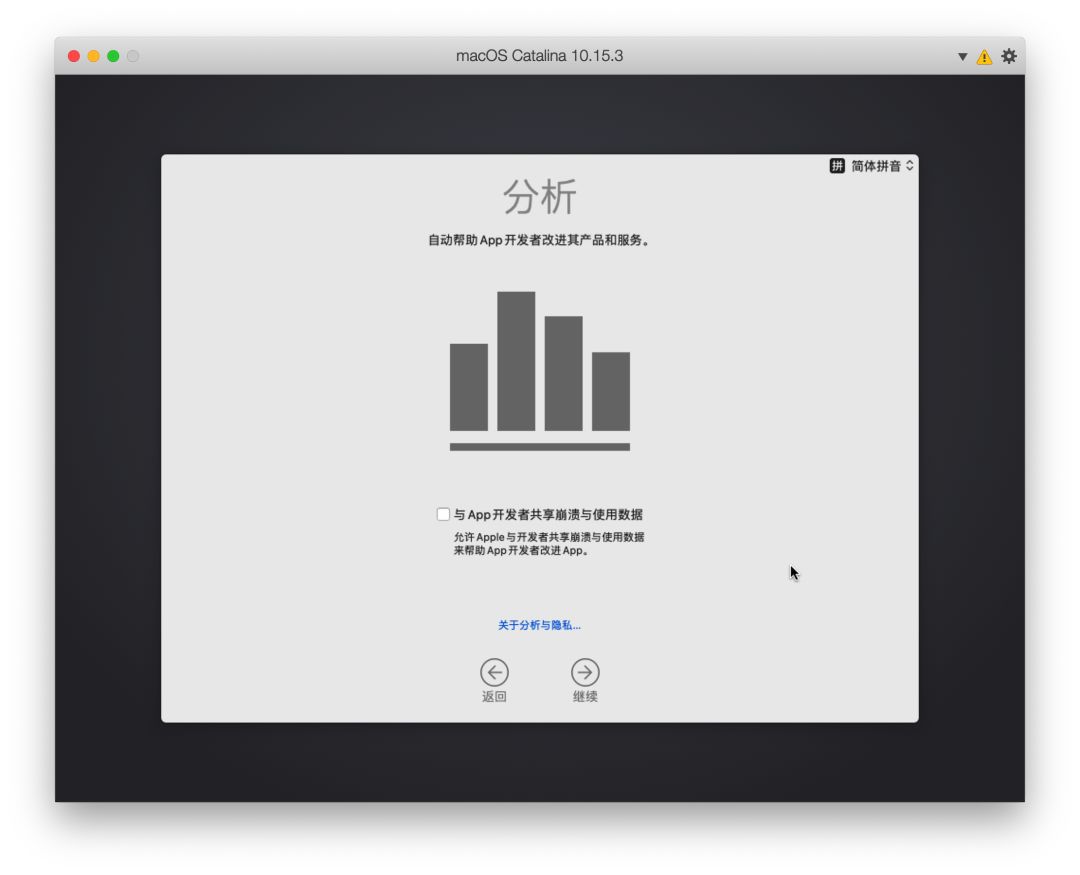

出现分析界面，取消勾选与App开发共享崩溃与使用数据，点击继续

17

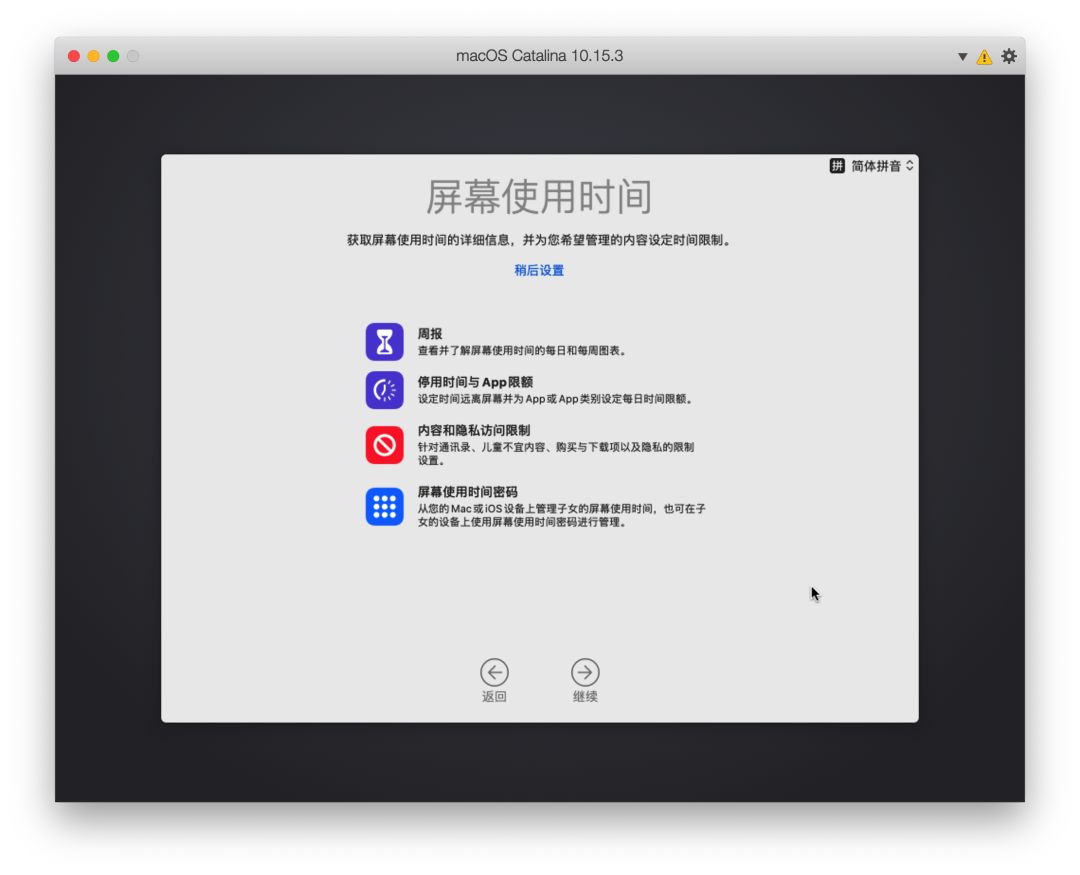

出现屏幕使用时间，点击稍后设置，点击继续

18

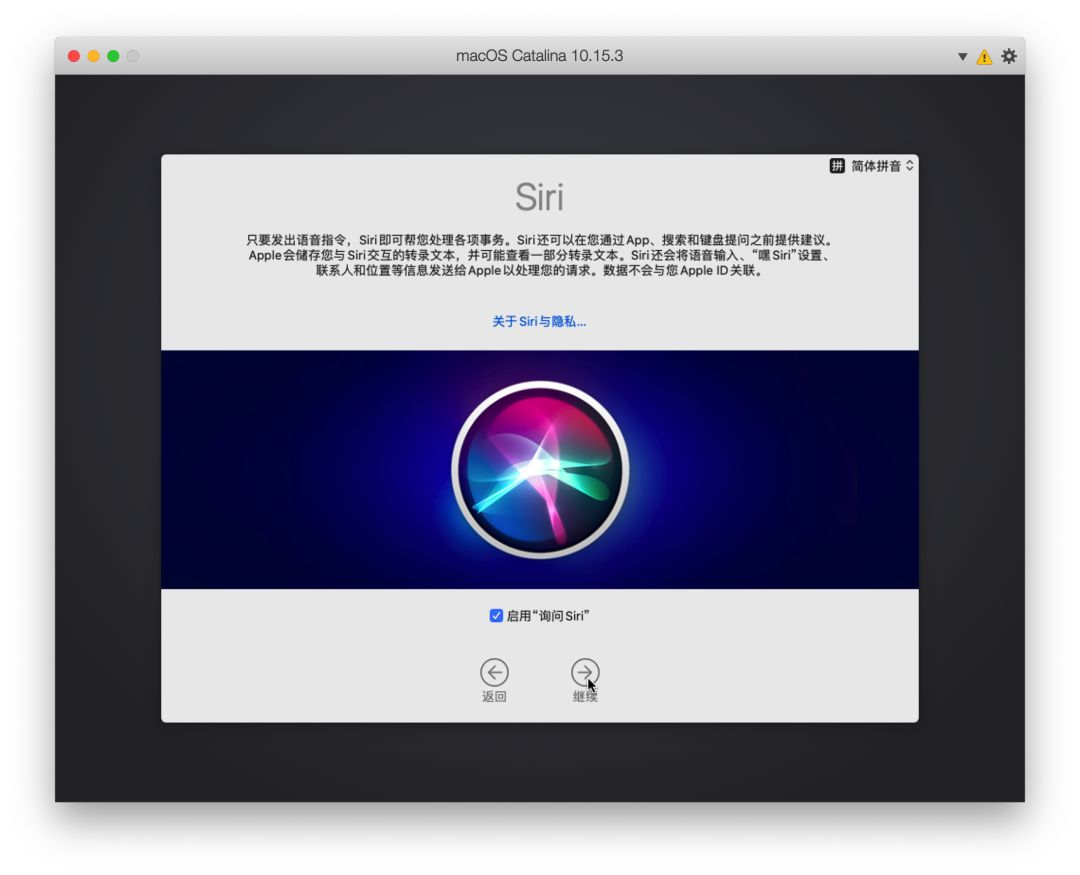

出现Siri设置界面，点击继续

19

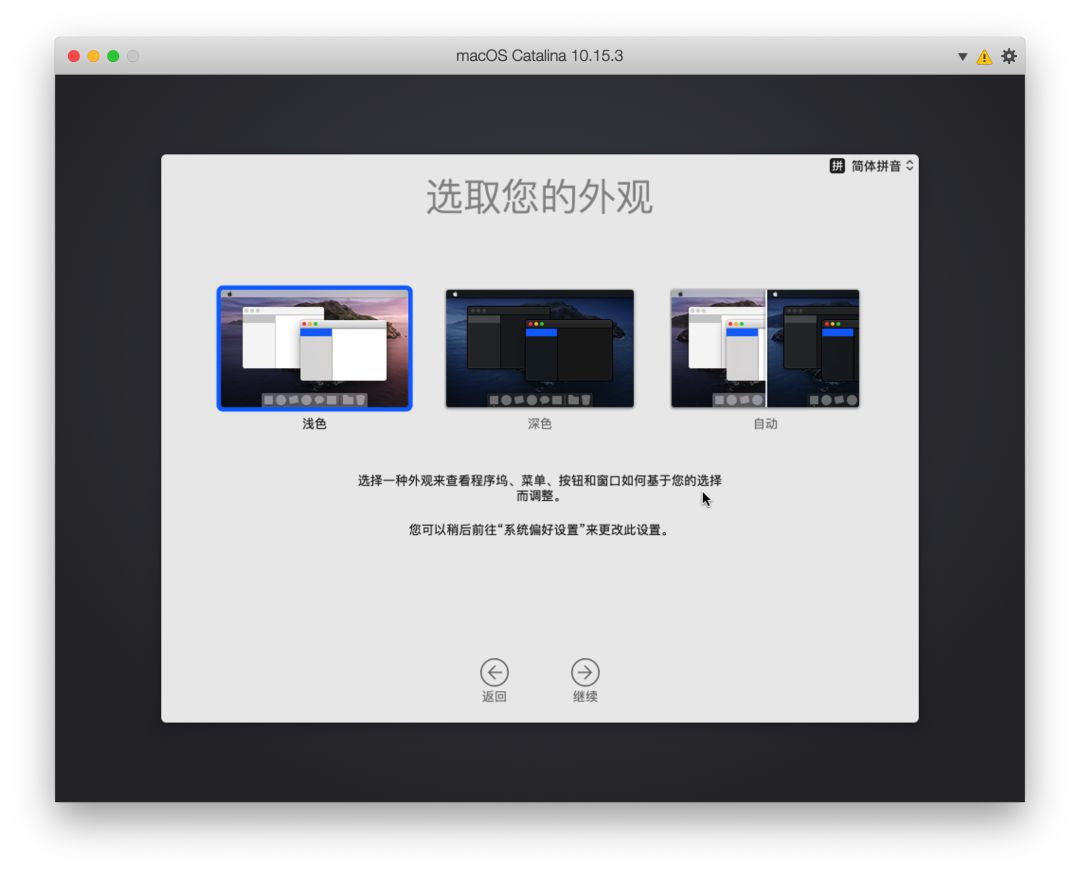

弹出界面，让你选择外观，您可以根据个人的喜好选择浅色主题或者深色主题，点击继续

20

根据个人喜好选择外观，点击继续

21

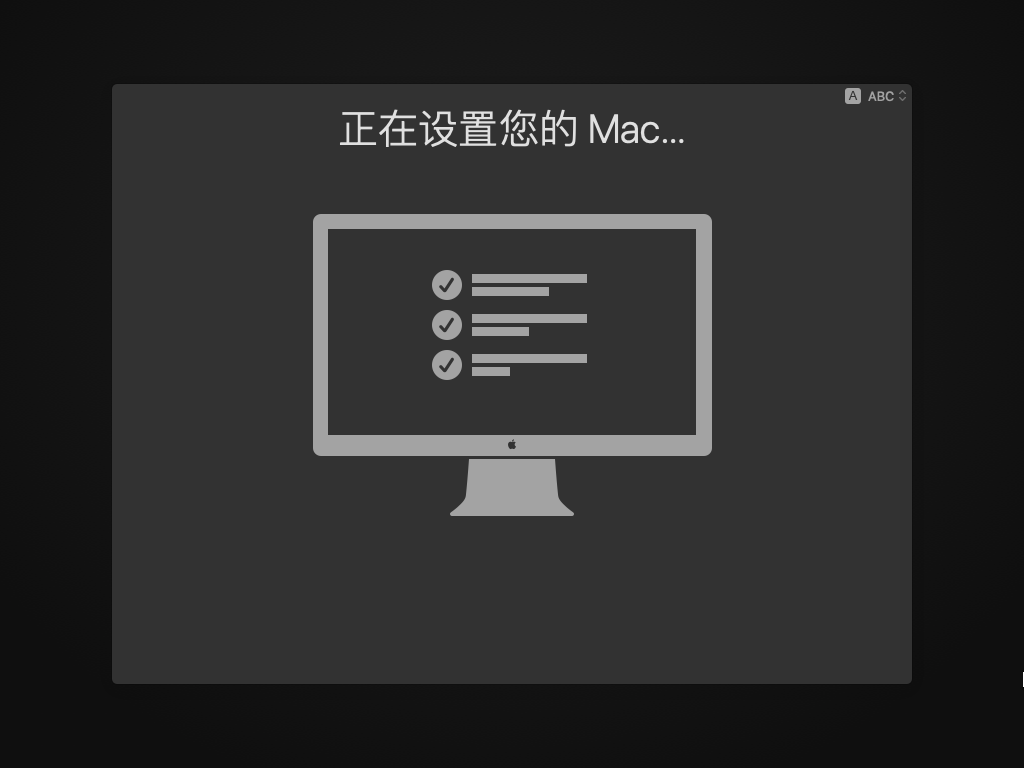

出现正在设置您的Mac,请稍候完成设置向导

34

设置向导完成，根据选择主题的不同，分别进入不同的界面

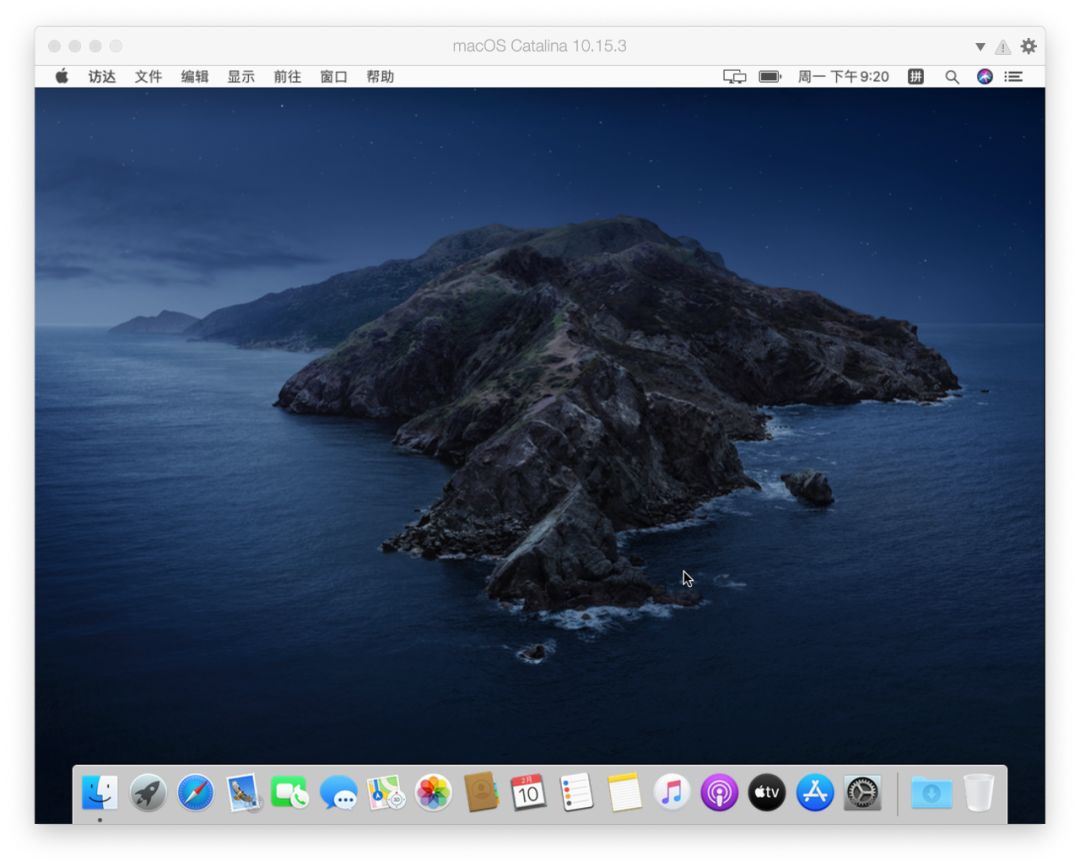

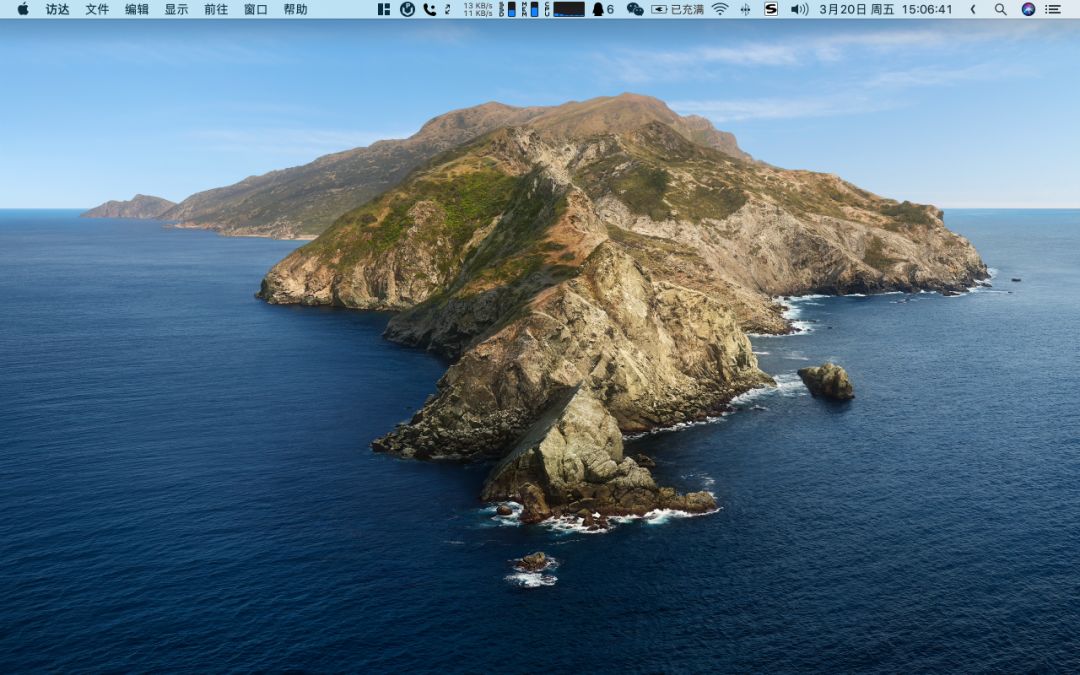

进入桌面


22


23

出现桌面后,整个的安装向导就完成了。

安装后的系统设置

系统安装后,你可以先喝杯咖啡兴奋会儿,马上还有更艰巨的任务在等着你呢

先打开终端，输入几行命令：

sudo spctl --master-disable
sudo kextcache -i /		# 小新PRO请务必执行重建缓存的动作

教你将U盘上的EFI复制到磁盘的EFI分区,脱离USB运行[macOS篇]

新的系统安装成功后，EFI还位于U盘里，总不能一直挂着U盘使用系统吧。这个时候如果你想将U盘里的EFI复制到磁盘的EFI分区里，却苦于找不到看不见EFI分区，这个时候是该让diskutil登场了。

”

diskutil命令的基本用法：

查看磁盘分区表

diskutil list

/dev/disk0(internal, physical):

#:TYPENAMESIZEIDENTIFIER
0:GUID_partition_scheme256 GBdisk0
1:EFIEFI200 MBdisk0s1
2:Apple_HFSMAC128 GBdisk0s2
3:Microsoft Basic DataWIN10127.7 GBdisk0s3

/dev/disk1(internal, physical):

#:TYPENAMESIZEIDENTIFIER
0:GUID_partition_scheme16 GBdisk1
1:EFIEFI200 MBdisk1s1
2:Apple_HFSInstall macOS Sierra15.8 GBdisk1s2

挂载磁盘EFI分区

sudo diskutil mount disk0s1

挂载U盘EFI分区

sudo diskutil mount disk1s1

打开Finder，注意后面有个.

open .

左侧会显示挂载了两个EFI分区，将U盘EFI目录全部复制到磁盘的EFI分区即可。

合并EFI分区

这里有一点需要注意:如果之前安装过Windows系统的话,会存在EFI的目录,只是EFI的目录下面只有BOOT和Microsoft这两个目录,如果希望添加macOS的Clover引导的话,可以将USB的EFI分区里面的EFI目录下面的CLOVER复制到磁盘里的EFI目录下,也就是执行的是**合并**的操作,让EFI同时支持WINDOWS和macOS的引导.千万不要全部复制,否则有可能造成EFI无法启动Windows.

复制EFI分区

如果磁盘上的EFI分区里为空的,可以直接将USB的EFI分区下面的EFI目录直接复制到磁盘上的EFI分区里.

教你将U盘上的EFI复制到磁盘的EFI分区,脱离USB运行[Windows篇]

挂载EFI分区

Windows操作系统下面,打开cmd窗口,输入命令:

diskpart
list disk           # 磁盘列表
select disk n       # 选择EFI分区所在的磁盘，n为磁盘号
list partition      # 磁盘分区列表
select partition n  # 选择EFI分区，n为EFI分区号
set id="ebd0a0a2-b9e5-4433-87c0-68b6b72699c7"# 设置为EFI分区
assign letter=X     # x为EFI分区盘符

您可以重复输入命令同时挂载USB的EFI分区和磁盘的EFI分区 打开资源管理器，会出现一个盘符为X的磁盘，格式化为fat32格式,将USB的EFI分区下面的EFI目录复制到安装磁盘的EFI分区下

合并EFI分区

这里有一点需要注意:如果之前安装过Windows系统的话,会存在EFI的目录,只是EFI的目录下面只有BOOT和Microsoft这两个目录,如果希望添加macOS的Clover引导的话,可以将USB的EFI分区里面的EFI目录下面的CLOVER复制到磁盘里的EFI目录下,也就是执行的是合并 的操作,让EFI同时支持WINDOWS和macOS的引导.千万不要全部复制,否则有可能造成EFI无法启动Windows.

复制EFI分区

如果磁盘上的EFI分区里为空的,可以直接将USB的EFI分区下面的EFI目录直接复制到磁盘上的EFI分区里.

添加UEFI引导选项

使用工具:BOOTICE

操作过程:

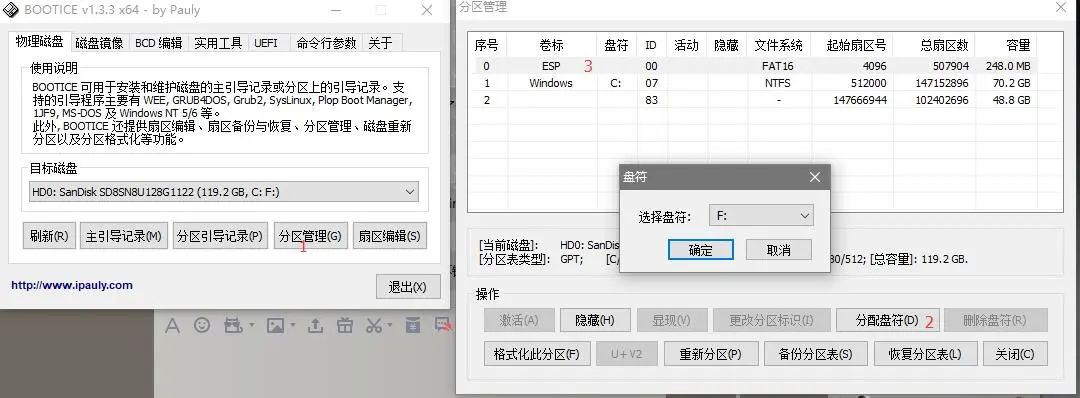

  1. 打开BOOTICE软件,选择物理磁盘,选择欲操作的目标磁盘,点击分区管理,弹出分区管理的窗口,点击分配盘符,为ESP分区分配一个盘符,点击确定2d4bc20a95ff3772fc97a4eaa053214d.png

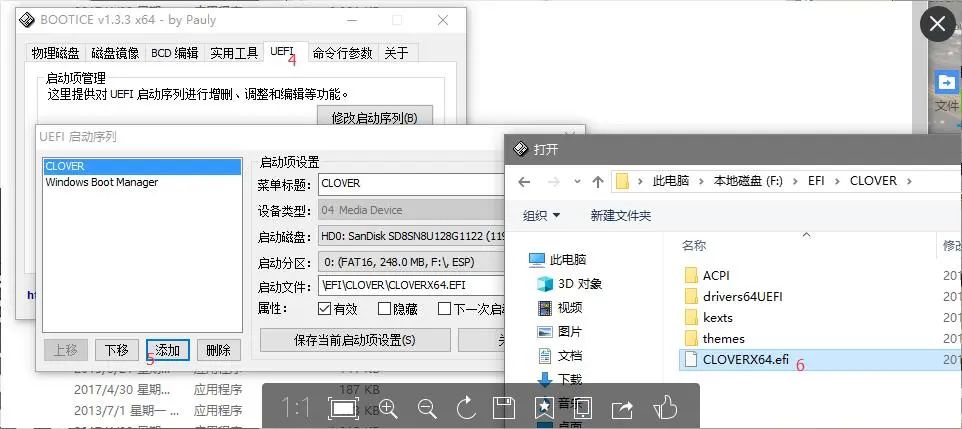

  2. 选择UEFI,点击修改启动序列,点击添加按钮,菜单标题填写:CLOVER,选择启动文件,在打开的窗口里选择ESP分区下的目录\EFI\CLOVER\CLOVERX64.EFI,点击保存当前启动项设置fc5bfbe452abd8c546362cb1244cf07a.png

完善驱动

  1. 声卡：型号为ALC257，注入ID：99，使用AppleALC仿冒，顺利加载；目前Mic工作不正常，后期会跟踪处理；
  2. 网卡：INTEL的网卡截止到目前还是无解，更换为DW1820A；
  3. 显卡：Intel UHD Graphics 620，Comet Lake平台目前还没有驱动程序，使用Coffee Lake仿冒驱动，Platform-id为：0x3ea50004，添加DVMT补丁；采用Devices-Properties方法注入；核显外接DP/HDMI显示器工作正常；

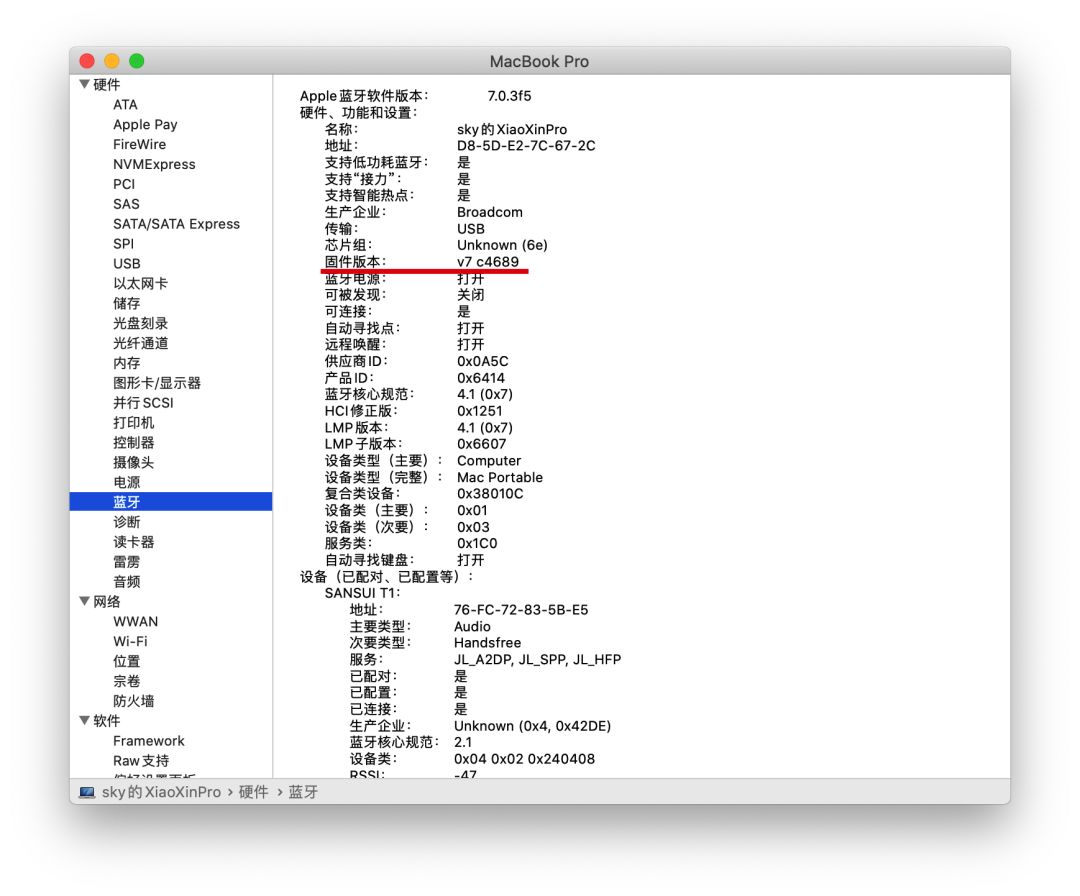

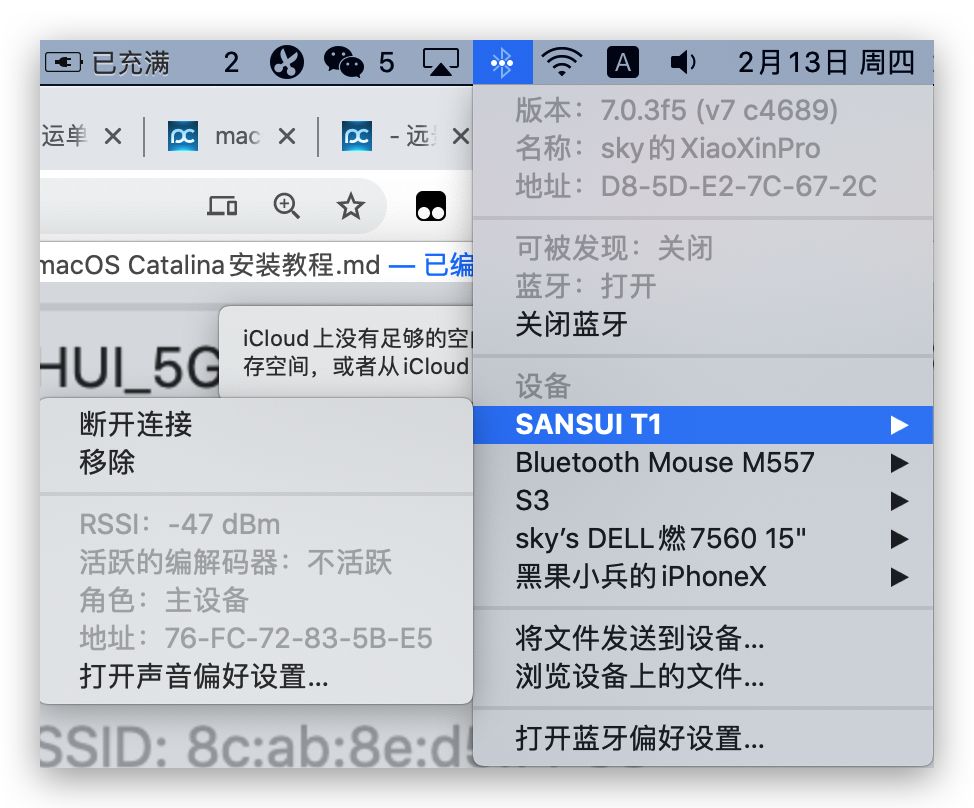

  4. WIFI/蓝牙工作正常；隔空投送/空中接力工作正常；睡眠唤醒工作正常；

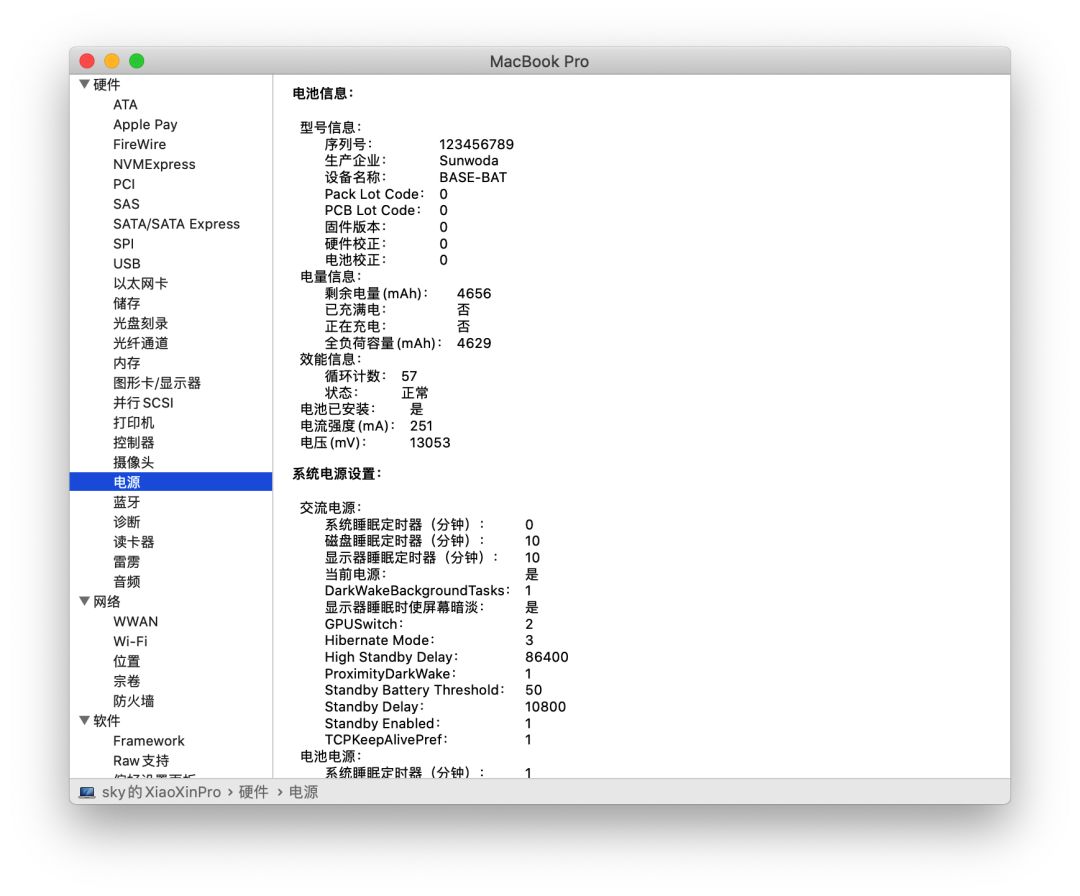

  5. 电池信息正常；
  6. 触摸板：驱动正常

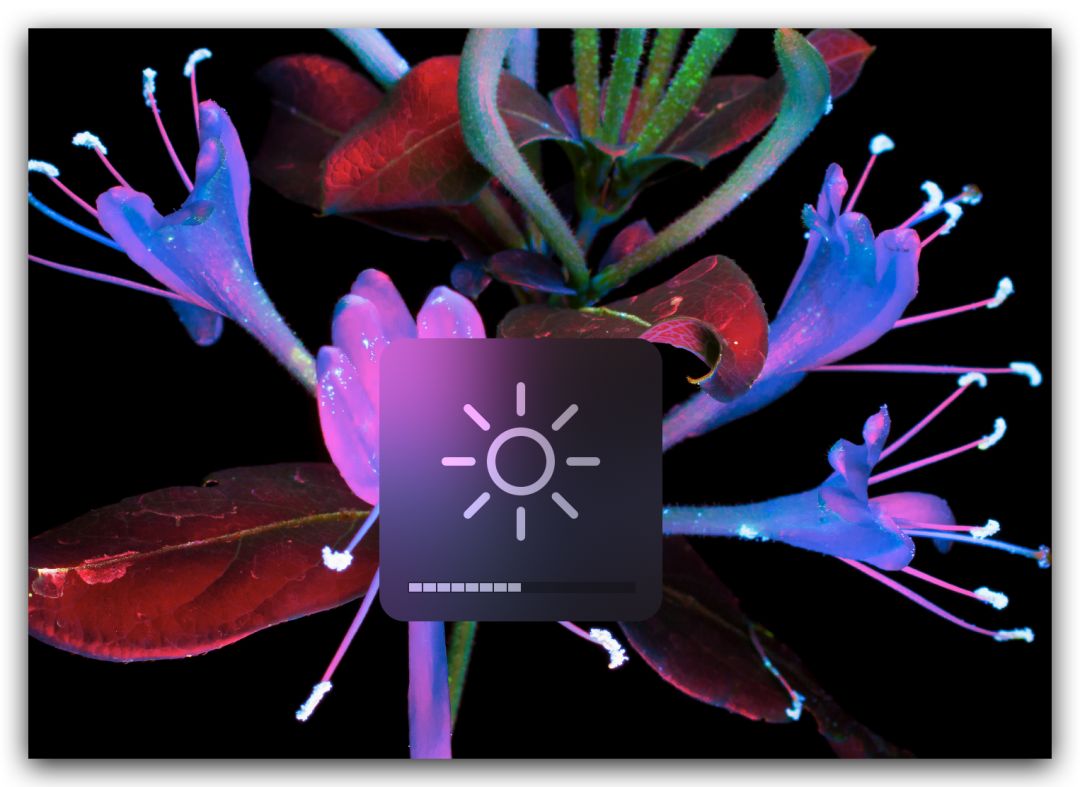

  7. 显示器亮度调节正常；亮度调节快捷键：F11 和 F12
  8. USB端口已定制；摄像头、无线网卡已内建，避免睡眠问题；

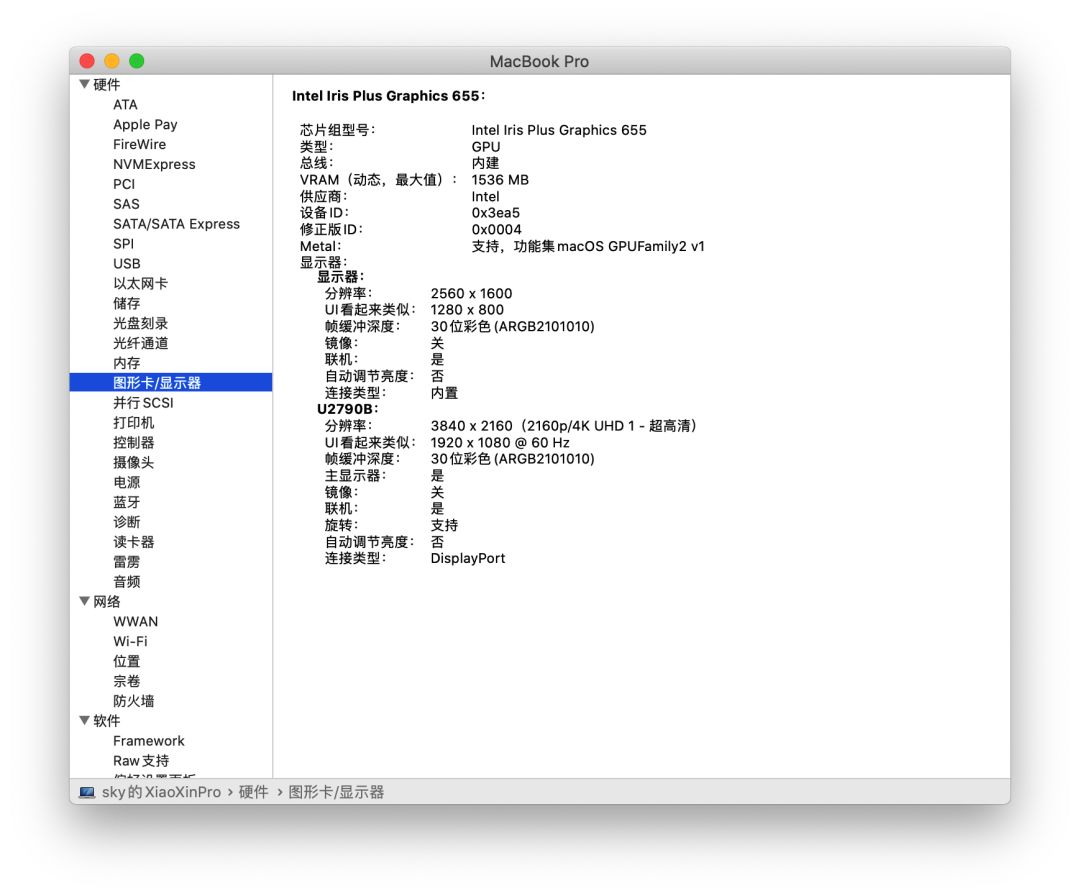

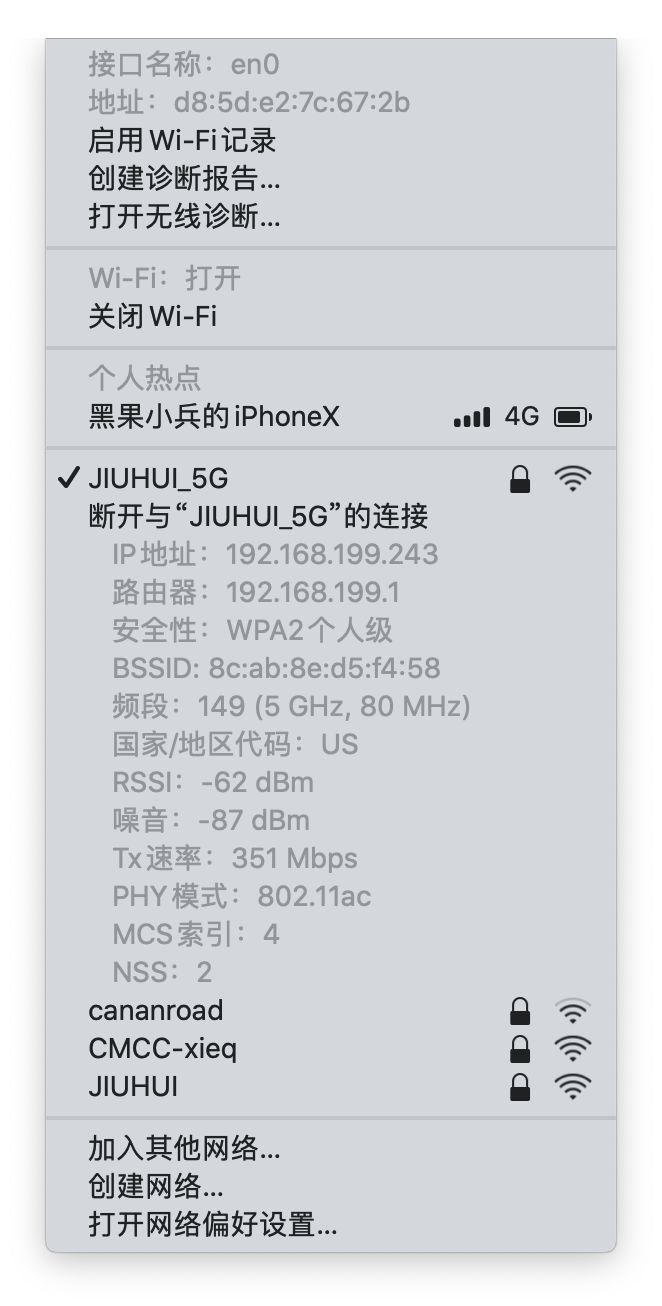

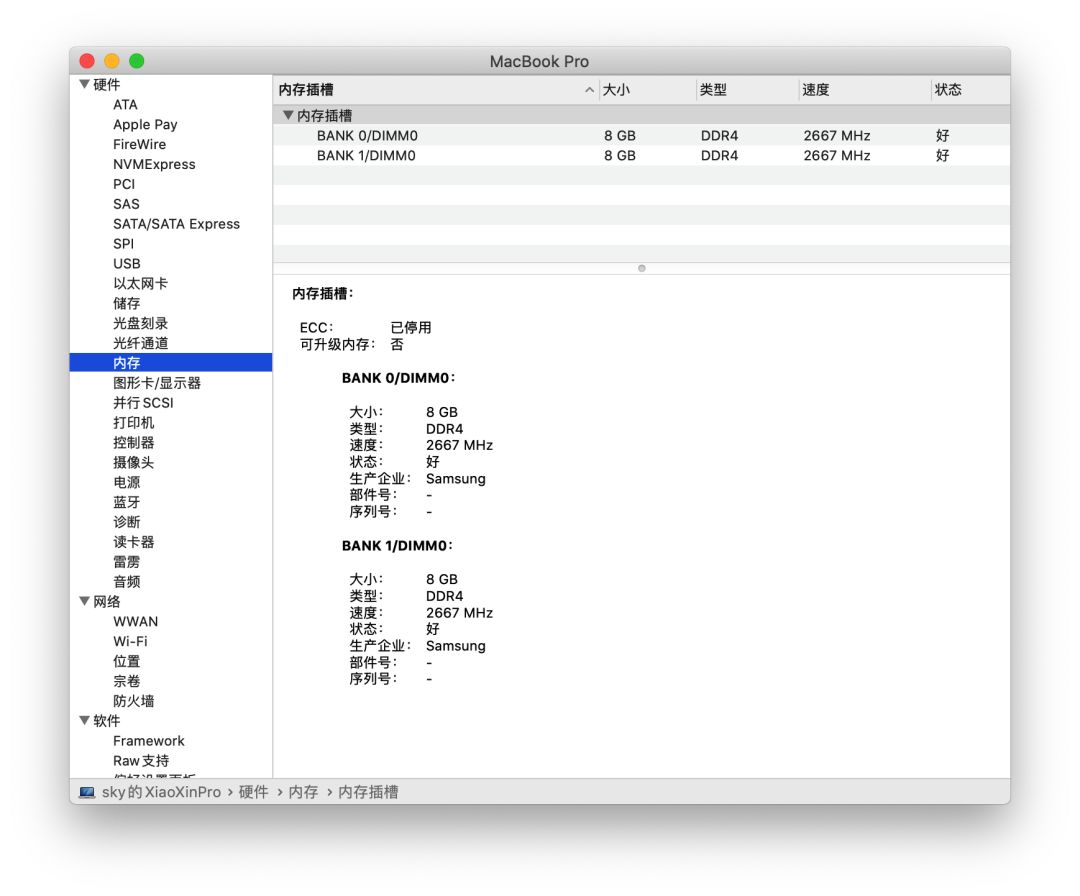

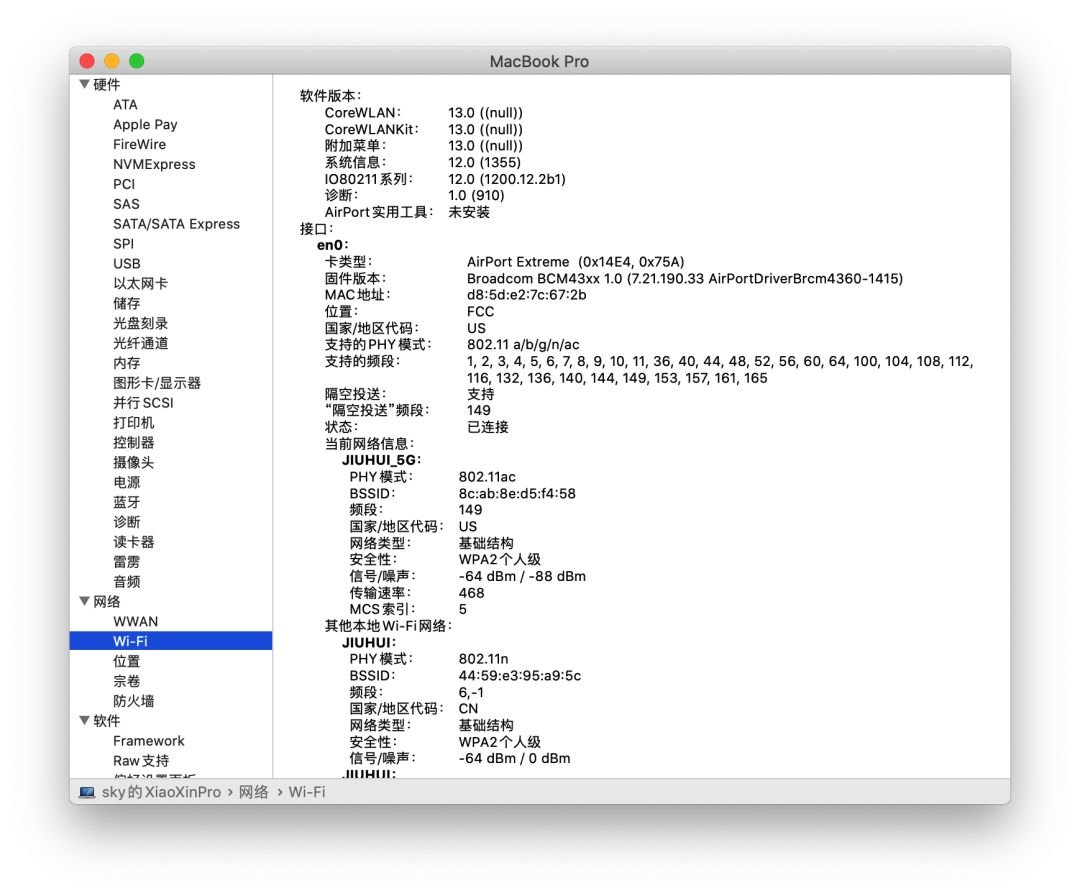

系统截图

0Disk
Displays
SI_02
SI_02
SI_04
SI_02
SI_02
SI_02
SI_02
SI_02

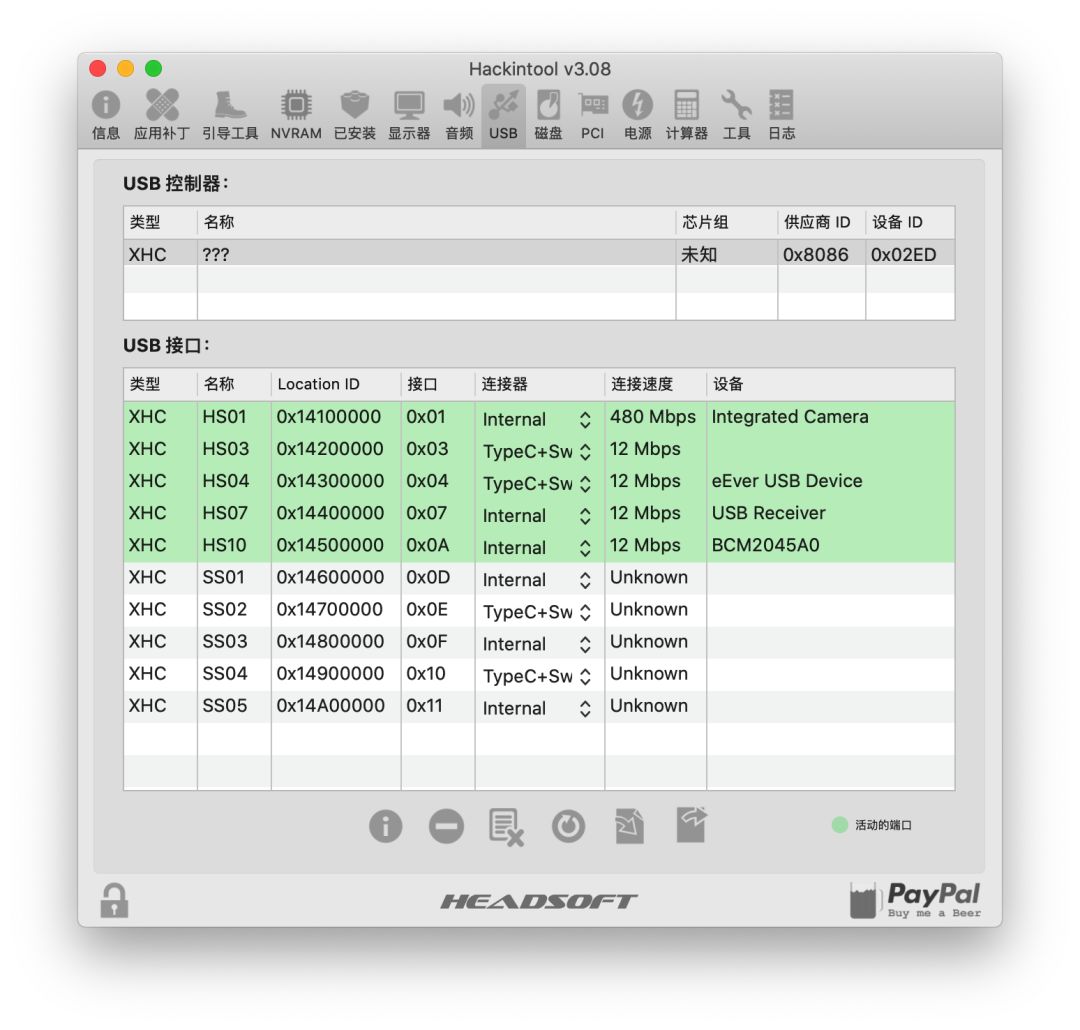

USBPorts

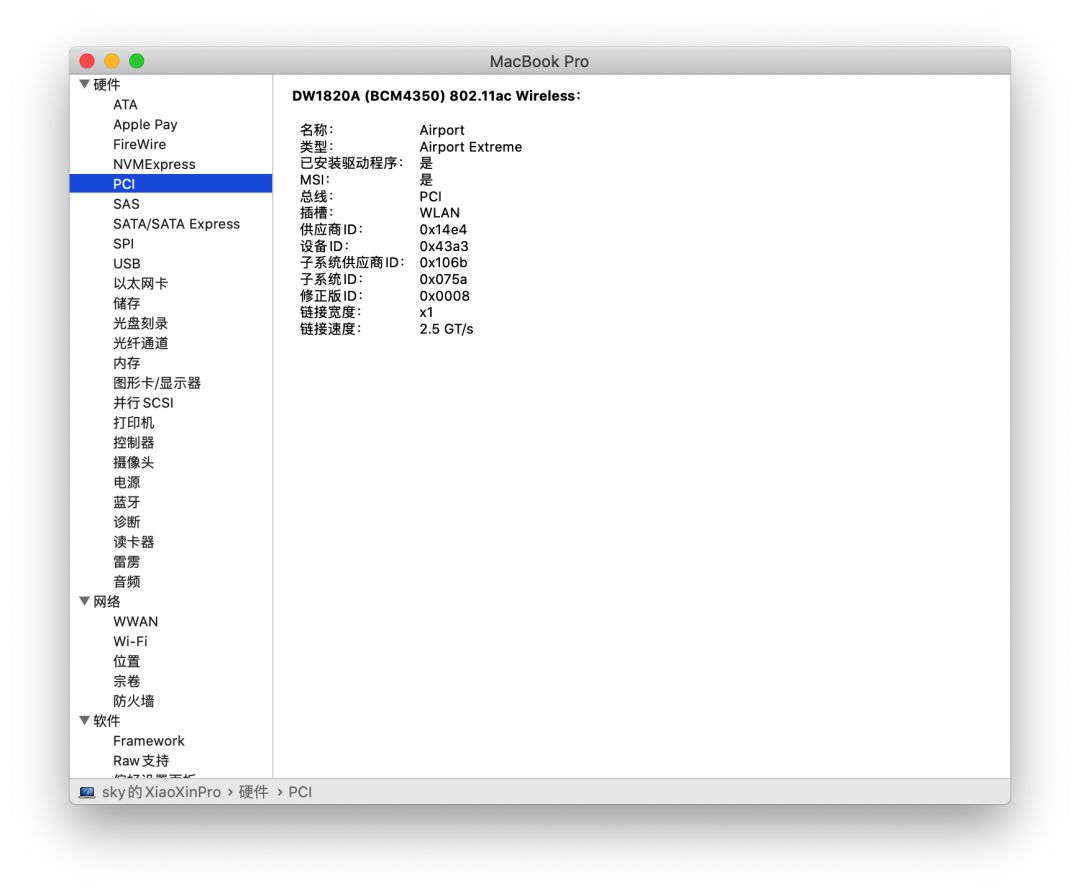

WIFI

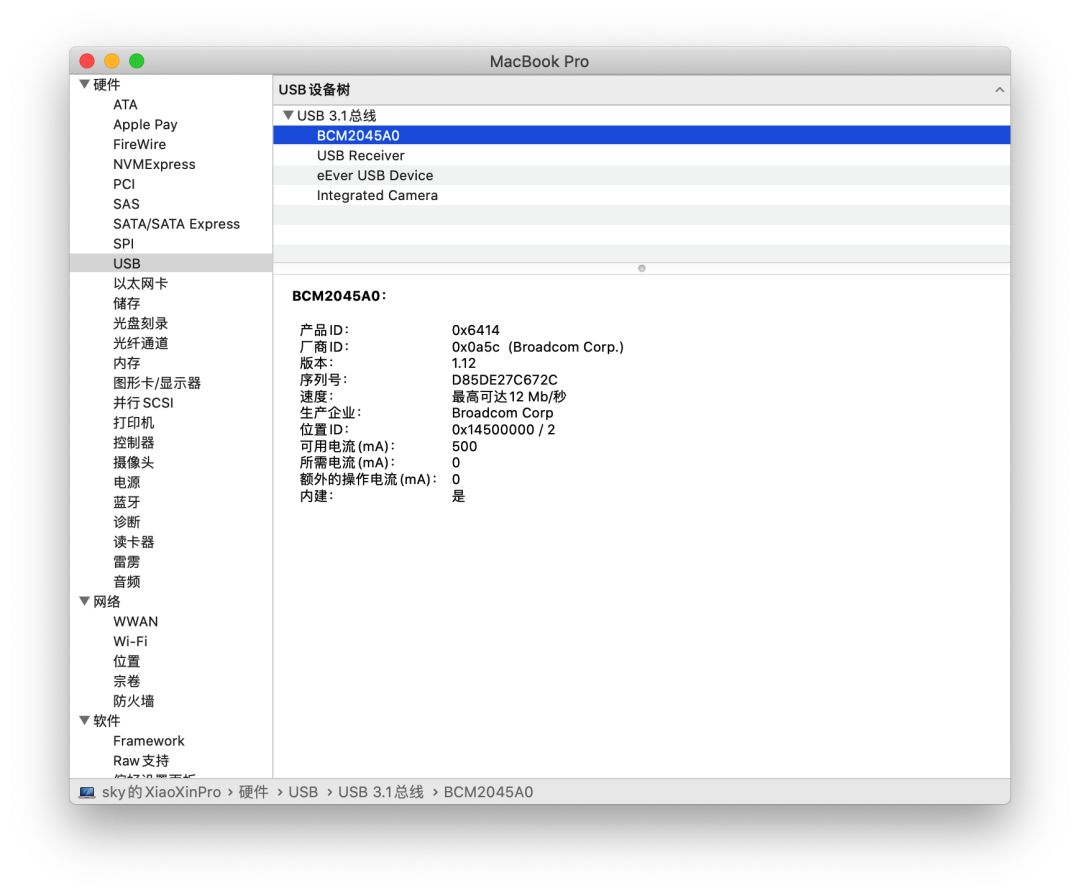

BT
ALC

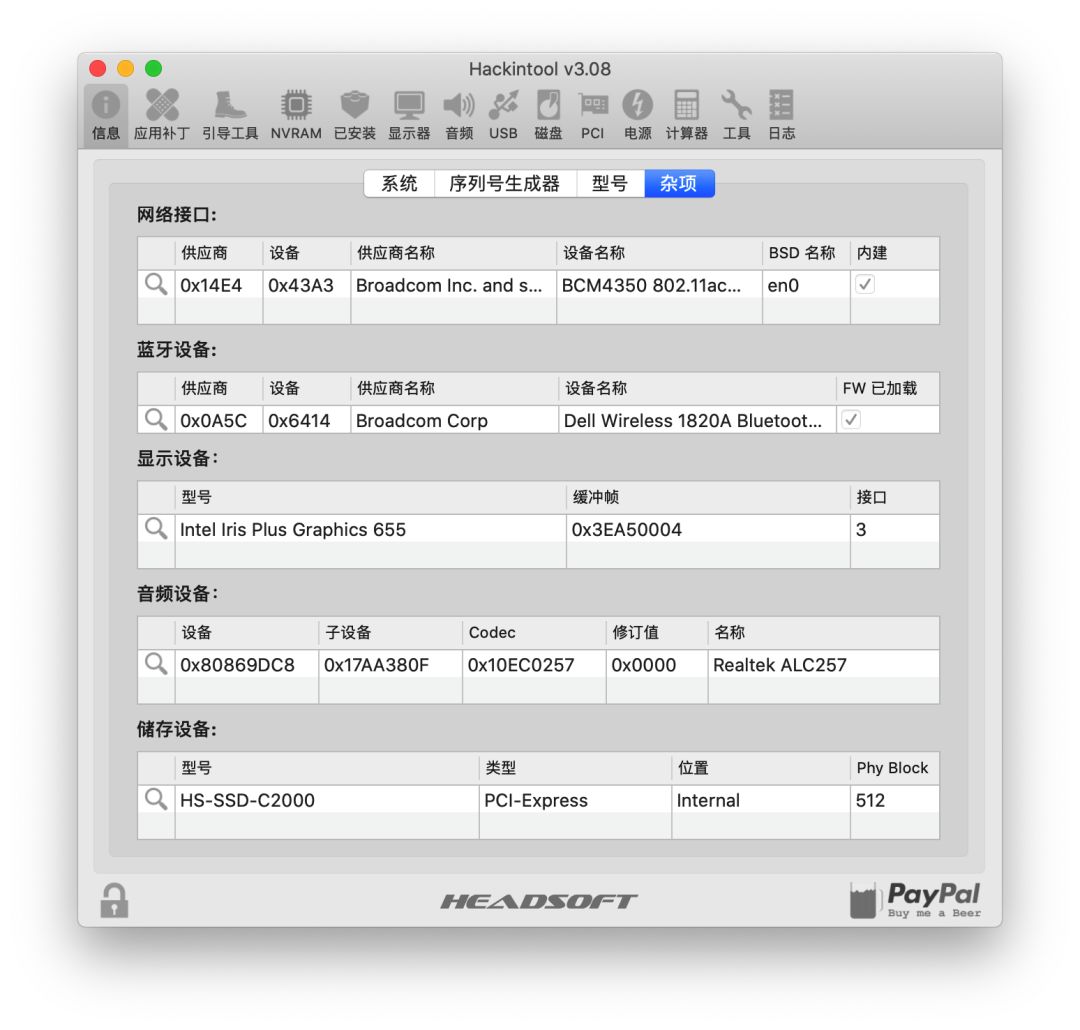

Hackintool
6Light

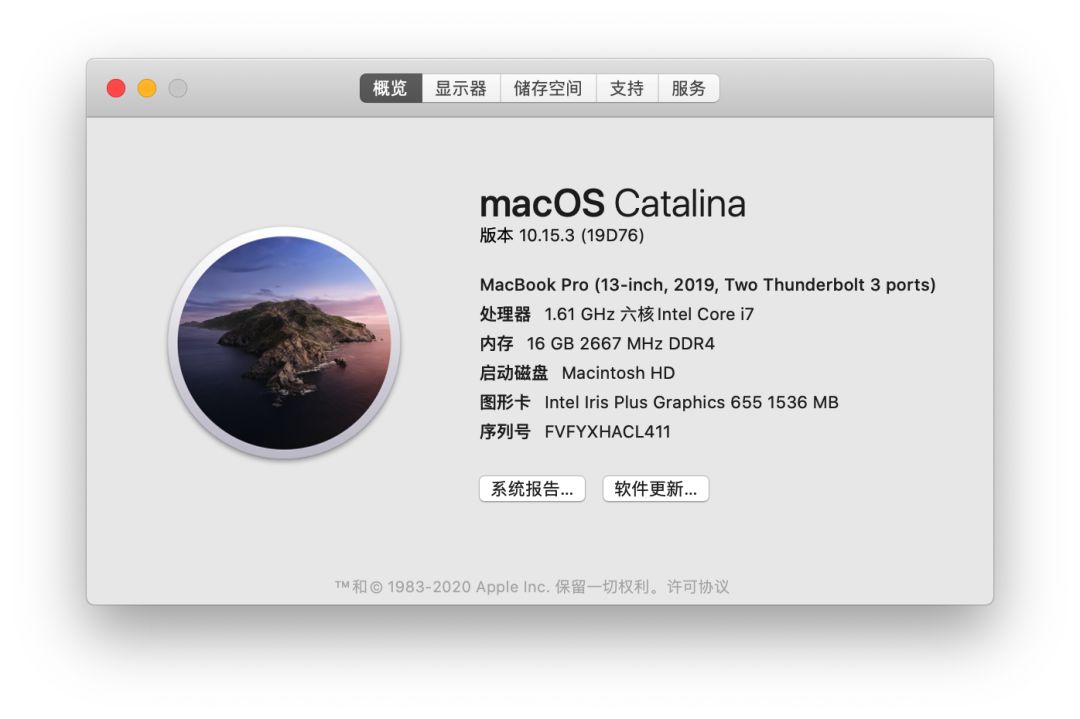

10.15.3_19D76

小新PRO 13 IML EFI下载/更新

链接：https://github.com/daliansky/XiaoXinPro-13-hackintosh

特别鸣谢:

@宪武 为联想系列机型制作了全套的hotpatch：OC-Little / P-Little


感谢名单

  • Apple[1] 的 macOS
  • RehabMan[2]维护的项目：OS-X-Clover-Laptop-Config[3]Laptop-DSDT-Patch[4]OS-X-USB-Inject-All[5]等
  • Acidanthera[6] 维护的项目：OpenCorePkg[7]lilu[8]AirportBrcmFixup[9]WhateverGreen[10]VirtualSMC[11]AppleALC[12]BrcmPatchRAM[13]MaciASL[14] 等
  • headkaze[15] 提供的工具：hackintool[16]PinConfigurator[17]BrcmPatchRAM[18]
  • CloverHackyColor[19]维护的项目：CloverBootloader[20]CloverThemes[21]
  • 宪武整理的：P-little[22]OC-little[23]
  • chris1111[24]维护的项目：VoodooHDA[25]Wireless USB Adapter Clover[26]
  • zxystd[27]开发的itlwm[28]IntelBluetoothFirmware[29]
  • lihaoyun6[30]提供的工具：CPU-S[31]macOS-Displays-icon[32]SidecarPatcher[33]
  • xzhih[34]提供的工具：one-key-hidpi[35]
  • Bat.bat[36]更新维护的精解OpenCore[37]
  • athlonreg[38]更新维护的OpenCore 0.5+ 部件补丁[39]Common-patches-for-hackintosh[40]
  • github.com[41]
  • 码云 gitee.io[42]
  • 扣钉 coding.net[43]
