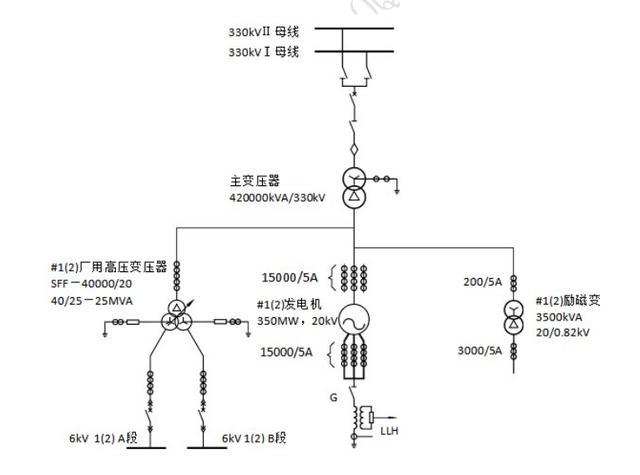

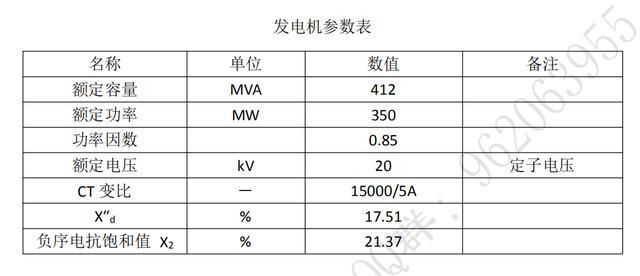

某火力发电厂350MW发电机组为采用发变组单元接线，励磁变额定容量为3500kVA，励磁变比20/0.82kV，接线组Yd11，励磁变短路阻抗为7.45%励磁变高压侧CT变比为 200/5A，低压侧CT变比为 3000/5A 发电机的部分参数见下表，主接线图如下图，请解答下列问题：

1053、判断下列关于高压厂用工作变压器高低压侧电测量量的配置中，哪项最合适？并说明依据和理由，(符号说明如下：I为单相电流；IA、IB、IC为 A、B、C 相电流；P 为单向三相有功功率：Q 为单向三 相无功功率：W 为单向三相有功电能；W 为单向三相有功电能；WQ为单向三相无功电能；U 为线电压)？

A、高压侧：计算机控制系统配置 I 及 P、W：低压侧：计算机控制系统及开关柜均配置 I

B、高压侧：计算机控制系统配置IA、IB、IC及 P、W；低压侧：计算机控制系统配置 I

C、高压侧：计算机控制系统配置IA、IB、IC及 P、Q、W、WQ；低压侧：计算机控制系统及开关柜均配置 I

D、高压侧：计算机控制系统配置I及 P、W、WQ；低压侧：计算机控制系统及开关柜均配置 I

解答：依据《电力装置电测量仪表装置设计规范》GB/T 50063-2017

附录C，表C.0.2-3

高压侧配置I、P、W，低压侧配置I

本题正确选项是A
