参考站场建设标准和通用仓库建设标准，提出以下意见，供建设实施时借鉴：

货场作业由人来完成，一切5S标准的根源来自于人本身，让我们先从人开始，改善我们的第二肌肤。

由此作业防护装的定义应包含以下几方面的内容：

a)能免遭或减轻事故伤害或职业危害的服装及服饰；

b)能改善作业环境，调节人体体内与体外环境，创造良好的作业氛围和愉悦心境的服装及服饰；

c)能展现企业文化与企业形象的服装及服饰。

对于零担专线而言标准化的作业能够提高效率，安全防控，但整个行业的5S管理水平非常欠缺，希望通过以下介绍使大家了解专线行业的现场管理规范，在规划设计中考虑专线的作业特征。

项目	名称			尺寸/标准	备注
	场内坡度			≦3‰
车位	高度	卡车位		1.35	各车型车厢高度平均值
		4.2以上9.6以下(包含9.6)		1.3
		4.2以下(含4.2)		1
	宽度	卡车位		3.5-4/个 (一般都采用3.5)	公司采用标准
		普通车位		3.5/个
	防撞条			1个车位2条	1个车位2条
	编号			①、②、③、④ ……
通道宽度	叉车通道		宽度	≥5	普洛斯标准
			坡度	高度:坡度比例 1:10
	货区通道		主通道	≥4	2000m2以下场地主通道可不考虑这个参数
			装、卸货区通道	≥3
	卸货区宽度			≥2.5
升降平台	卡车位			装50%
	9.6以上(含9.6)			不装	车辆自身带尾板
	9.6以下4.2以上			装50%	7.6带尾板6.5不带尾板
	4.2以下(含4.2)			不装	车厢宽度不够
	升降平台尺寸			≦1.83*2.44	型号为:DC-GTY6*8-10T
	坑槽尺寸			1.872.280.5	不含搭板长度为2.28m
	坑槽包边			660.3	型号为:DC-GTY6*8-10T
放货区	存货区宽度			1.2	放一块板的宽度，可组合四列。
	存货区间宽度(通道)			1.5
	斑马线间距			5~10
	车辆运转通道宽度			18

项目	名称		尺寸/标准
其他项	指引牌、徽标、货场铭牌		按企业CI设计
	射灯	高度	3
	标识牌高度	高度	具体标准
	排水管		放置于铁管内
	消防墙角及水管		增加防撞柱场内坡度
	清洗货区水管接口		50/个
	飘檐	普通车位	6
		卡、挂车位	20
	监控设备		运作外场监控设备安装标准
	防爆灯的安装		顶棚30平方1个25W
	地面	货区表面	平台为混凝土结构，表面厚度为5mm左右的金刚砂。
		办公室地面	60605
		货台边角	5*5
	标识线标示牌	车位线	线宽15
		斑马线	线宽30
		装卸操作区线宽	线宽10
		存货区线宽	线宽10
经营区	营业部/派送部		可容纳5.6/人
	大培训室		可容纳127/人
	会议室		可容纳2/人
运作区	专线、偏线		可容纳2.35/人
	车队		可容纳2.35/人
	外场		可容纳2.35/人
	小培训室		可容纳1.27/人
	休息室		可容纳1.7/人
职能	职能办公区		可容纳3.2/人
	总经理办公室		可容纳10/人
	面试间		可容纳3.5/人

车位5S表

平台泊车位数量

.满场原则。根据泊车位宽度设计泊车位数量，货台可分四个面，可能有一面、两面封起来的情况，或者全开放，根据货台的长度除以泊车位宽度就可以得到总的平台泊车位数量，但泊车位的设置要与货台柱子的设置一起考虑，尽量在两柱子之间设置成两个泊车位。2、货量原则。根据前期选点考查货量、车辆型号(大、中、小型)的估计，来设计各种车位所占比例。

卸货平台高度

1.3m(因货台总体为一个水平面，只能靠路面的坡度来就此高度位，可考虑在停靠区做一斜坡，以使车量达到与货台的水平对称。

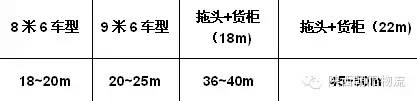

外围区域主车道宽度(最小距离)

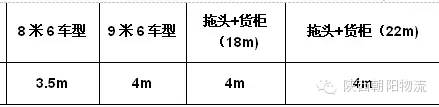

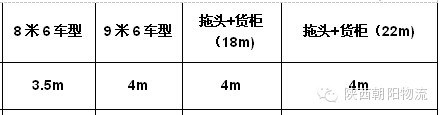

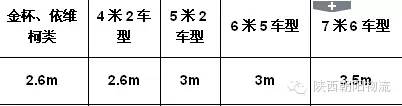

泊车位宽度

泊车位中心线间距

高度调节板数量

1000平方米以下货场可不设高度调节板(即所谓升降平台)，1000~3000平方米范围内可设计2~4个高度调节板，3000~5000平方米范围内货台可设计4~8个高度调板、5000~8000平方米范围内可设计8~14个高度调节板，8000平方米以上货台面积每增加1000平方米即增加一个高度调节板，高度调节板的数量理论上是越多越好，但高度调节板价格昂贵，所以设计以节约为原则，平方数小的取小值，平方数大的取大值，可在此表所示暨定范围内酌情设计，但必须保证所设高度调节板数量不可超出本表所示范围。

货场可根据出入货场的车型数量及比例来设置各种车型停靠区，小型车停靠设置在货台面离地最低的区域，可参照卸货平台高度设置；中型车及大型车停靠区设置方法同上，均要考虑平台的高度，同时要根据实际运作情况。

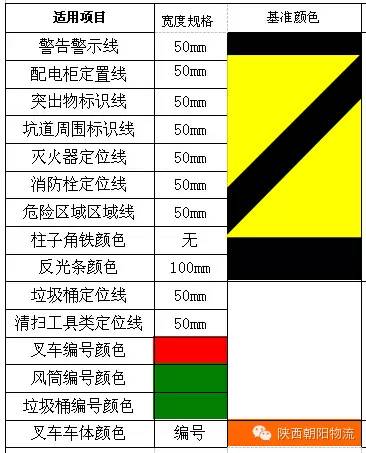

画线颜色标准
适用项目	宽度规格 mm	基准颜色	操作方法
仓库主通道线	100		仓库地面刷热熔性漆，办公室贴胶带：方法1.地面沿直线贴透明胶带，两胶带间距参照宽度规格，在两胶带间隔区内刷油漆，漆干后祛除胶带；方法2.沿直线贴地胶带，胶带参照规定宽度即可
室内一般通道线	50
仓库区域线	50
辅助通道线	50
可移动物定位线	50
小物品定位线	50
闲置物定位线	50
办公物品定位线	50
桌面物品定位线	50
车位编号颜色	50
废品区域线	50
待修理品区域线	50
不合格品区域线	50
危险品区域线	50
限高线2米	40
托板喷号颜色	无
区域线		参考

1、黄线，只允许相关人员进入的区域，比如机器边，需要特殊防护的区域。
2、绿线：安全、紧急通道。表示比较安全，人员走动没有太多限制。
3、红线：不良品放置区。
4、红白相间斑马线：消防设备等的放置场所
5、黄黑斑马线：表示不能进入或危险物品放置区域，比如有旋转部件的电机、深坑。

采用刷油漆和贴地胶带两种方法，办公室用地胶带，其他用油漆。
斑马线刷油漆方法：先涂满黄色油漆，表面间隔50MM贴胶带，然后在胶带间隔区内图黑色油漆，漆干后祛除胶带

责任区域的货物码放整齐,货区卫生必须打扫干净、整洁、无垃圾。

通道、出口要保持通畅,无多余、不明货物丢在地上。

周至少大扫除两次，东西挪开用水冲洗地面，达到没有灰尘、定位线清晰可见的效果。

划分了货物摆放定位线，且规范、清晰且充分利用空间,保持通道的畅通。

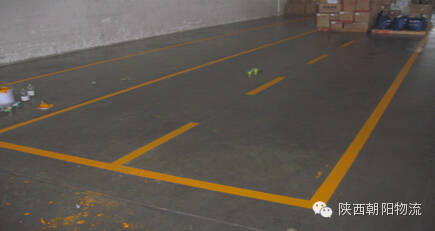

根据目的站的货量多少来决定该目的站货区的大小,下图可以看出,每一个间隔可以正好放一托板(即一个卡板略120cm*100cm)

同一目的站货区相邻的间隔用黄色虚线隔开,线宽7cm；虚线长60cm，空白30cm(即每60cm空30cm)

相邻目的站之间用黄色实线隔开作为通道，不同目的站之间用实线隔开，距离为120CM

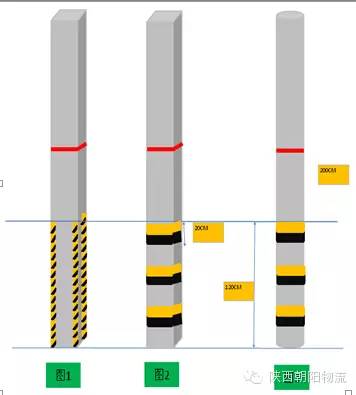

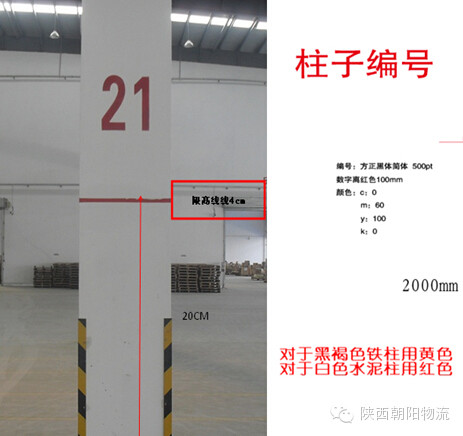

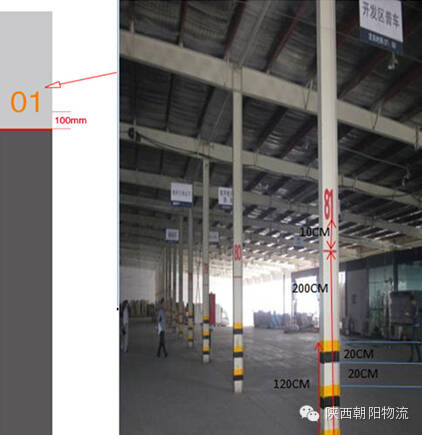

柱子编号标准

柱子为水泥方形柱，下方1.2米必须用反光涂料进行标记，建议加角铁防护，角铁上有反光涂料，黑黄相间。

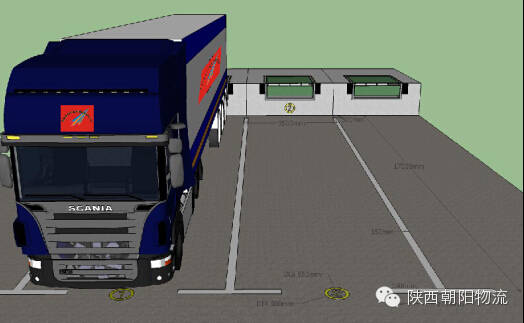

车位线标准：

.1.车位线采用白色环氧地坪漆涂制(外面专门有喷漆公司
2、线宽17CM，距货台50CM处开始画线。线长17M，顶部横线1.7M
3、车位线在车位编号两侧对称的位置，标准的位置是在两个升降平台的中线位置，如无升降平台的车位，统一按照有升降平台的标准制作。
4、例如上海外场的车位线间距为4M，可供参考，根据实际情况进行画制
5、中间采用如图2，横线长度1.7M；两边封口采用如图1，横线长度为76.5CM。
6、在两个升降平台中间的位置喷一条黄色的反光线条，如图3所示，线宽17cm，线长为平台的高，与车位线对应；
7、两个车位线顶端中间的位置编号，此号与车位的编号对应，规格大小、字体和车位编号的完全一样，如图4所示。

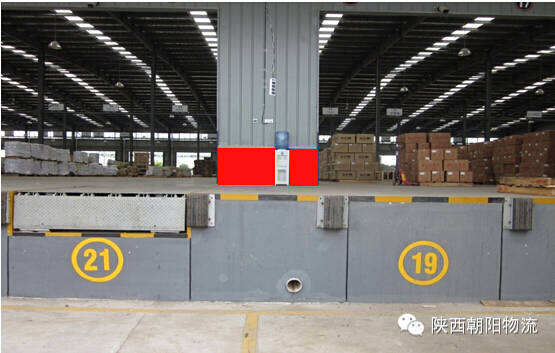

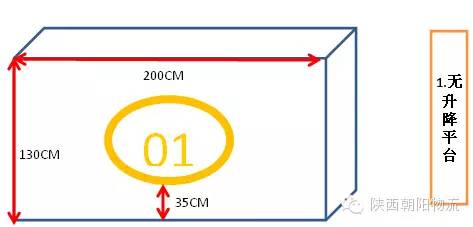

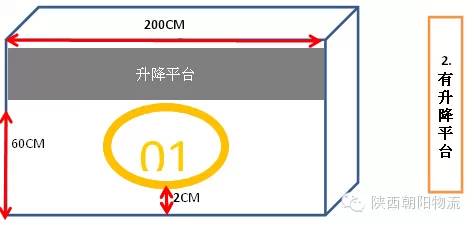

车位编号标准：

1、字体：方正黑体简体 1000PT 大小：

2、外圆55*1375px，内圆：50*50Cm ；

3、涂料颜色：采用黄色反光漆喷；

4、编号中心位于升降平台下面长方形对角线交点处

5、无升降平台的车位按照有升降平台的标准进行喷号。

6、车位号排列原则：1)两边有装卸货平台，且平台平行相对，采用单双编号，一边采用1、3、5……，另一边采用2、4、6……；2)货台一边有装卸货平台、两边有装卸货平台且垂直相连的或者三边有装卸货平台的情况，采用顺序编号，按照1、2、3……编号。

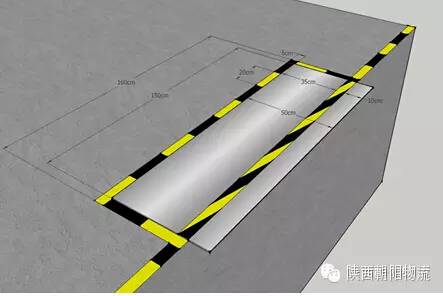

设置警戒线的目的：

.主要是升降平台和地面不在水平面时，起到警戒和提示作用，以防出现意外，减少不必要的事故发生。

二、设置要求和标准：

1、升降平台四周及货台边缘警戒线全部统一规定线宽为125px(能完全覆盖升降平台周边互铁为宜)

2、警戒线统一采用黄/黑相间的油漆线条，每段线条长度为40CM，覆盖的区域如右图包括升降平台的周边和货台的上沿;

3、升降平台的大小6000px*5025px，所以正好是如图片1左右是6条线段，前后是5条线段,图片1和图片2正好对应。

实施理由：

1、目前员工装卸货掉落尾板的事情时有发生，尽管经常提醒和培训员工靠近车厢不得倒退操作，不能在尾板边缘操作，但靠近、边缘均为模糊概念。

2、解决对策：借此上情况，实施方策减少上述现象发生：在尾板未靠车厢三面边缘各设置1条黄色警示线，起到警戒和警示作用、提醒装货和卸货时以防踩空减少意外事故发生，黄色警戒线的线宽为5CM。

3、效果展示：实际效果图如右图所示。

车尾板标准

1.铁板边沿放出货台250px，方便拿取使用。

2.铁板四周用黄色警戒漆正反涂色【减少安全事故的发生、起到搬货的行走警戒作用】，线宽250px，放在货台边时，正好是黄色边宽。

3、铁板定置线的标准是线宽为125px黄色漆喷制的黄色线，定置线内线与定置物之间的距离为50px。

4.定置线的画制方法：在铁板四周，距铁板125px处，以贴胶带的方式绕贴一周，然后用黄漆将空隙涂色，再揭去胶带，保证四周边沿整齐、规则。

5、左图是定好的铁板效果图。

6、铁板的两面都按照上面的标准操作。

标志版编号规则

1、铁板编号位置距离外延两边的警戒线内线的距离为50px处编号，编号大小为28PT方正粗倩简体。

2、在图1编号的对角线处图2的背面编号，和图1的编号位置是一样的。

3、编号采用电焊形式焊接在铁板的相应位置。

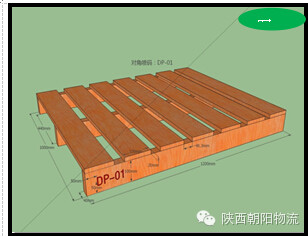

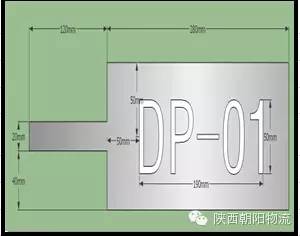

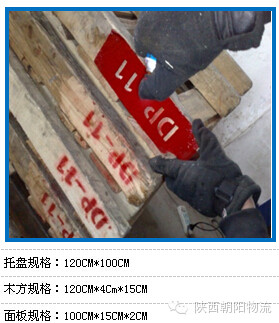

1. 喷号模板:如左图1
2.喷号方法:如下图操作方法,托板两侧左边喷号,严格对齐喷号模具的左端和托板的左端,摆整齐后再喷号；
3.不允许出现同一侧喷号两次,或者喷号歪斜,模糊,字体距离托板端点等于5CM ；
4、外场编号的大小如下图，字体为方正姚体。

1、大量托盘放置在托盘区,卡托盘必须有定置线，划定卡板放置区域，要有标识牌。

2、放托板要一正一反相扣叠放整齐，每叠19块,每队负责区域只能引起一叠,托板不够19块，绝不引起两叠不够19块,否则视为码放托板不合格.直到码放合格为止才签收，做到不码放合格者不签收。

3、放置在托板区的托板必须保证无破损,破损托板一律放在托板维修区,维修区有标识牌。

4、标识牌如左图，长宽为1500px*750px，企划部有统一模板。

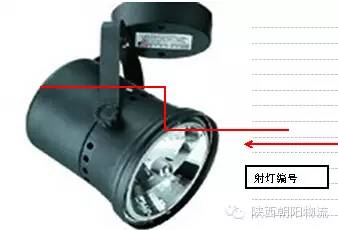

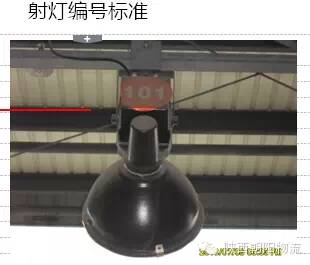

射灯编号：

1、射灯编号字体统一为方正粗倩简体160px和107px标准大小，编号圆大小为5*125px的户内写真哑模，具体情况如图1所示。
2、射灯编号管理,按环境所定，如光线充足的情况下，应将射灯关闭。灯头的角度调至能最大限度的照到车柜。射灯必须每周进行一次擦拭,保证其工作时的亮度。

3、射灯编号统一张贴在如图2箭头所指的地方。

4、射灯编号的顺序按照1、2、3┅┅这样的顺序，具体操作各外场根据实际情况可做调整，调整之前一定和运营标准。

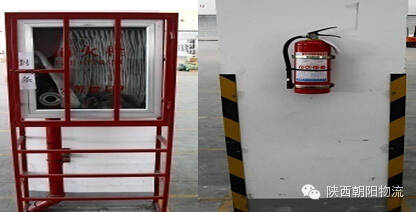

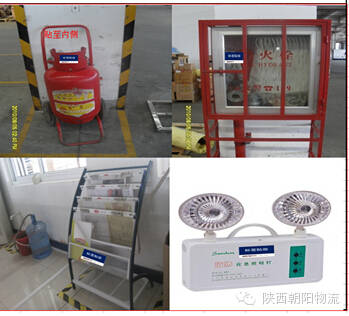

货场消防是至关重要的项目

消防规则：

１.给消防栓设置禁放区域,保证消防拴门能打开, 且能由通道无障碍进出消防栓用黄黑斑马胶带标识放置区域。

２. 消防栓门上有消防栓及火警电话标识,有责任人标识. 有消防设施点检卡并按时检查填写,每个月登记一次并清洁一次。

３. 小灭火器采用挂式放置,挂在仓库的柱子上,挂置高度:灭火器顶部离地面1.5m。轮式桶装紧靠柱子定位放置,仓库没有柱子的,灭火器放置在仓库四周,必须定位放置。

４. 灭火器不能被遮挡,不能远离操作区域,确保能及时取用。上方有灭火器火警电话标识,有责任人标识。消防设施点检卡并按时检查填写。

５.有灭火器操作指引。

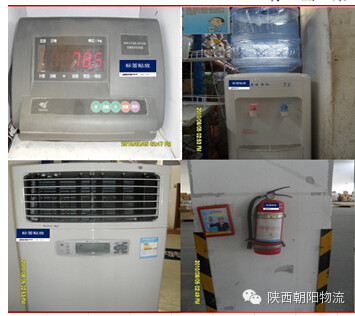

办公物品编号规则
