本文介绍了在CAD中如何利用坐标总图进行桩位平面图的坐标转换和标注，通过步骤演示了从新建空白文件、输入坐标、绘制线段到使用ZBBZ插件标注的过程，确保坐标数据的准确性和施工定位的精确。
CAD桩位平面图套总图坐标
软件安装 | 技巧分享 | 图库资料 | 视频教程

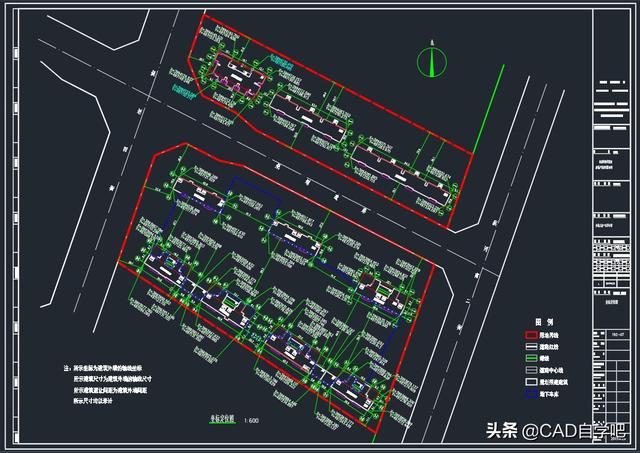

●坐标总图(通常设计院测绘数据给出)，是精确表达项目施工现场真实坐标数据的图纸；桩位平面图，是根据项目具体空间尺寸进行设计后，给出的结构桩位定位图；
●现场施工时候，需要将桩位的具体位置转换到在施工现场工地上，使用“全站仪”或者其他设计在现场进行放样，保证桩位定位的精确，保证后续施工。
CAD套坐标教程
1、打开项目用的“坐标(规划)总图”DWG文件；

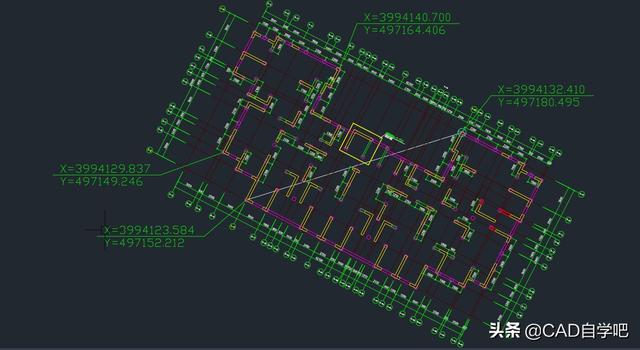

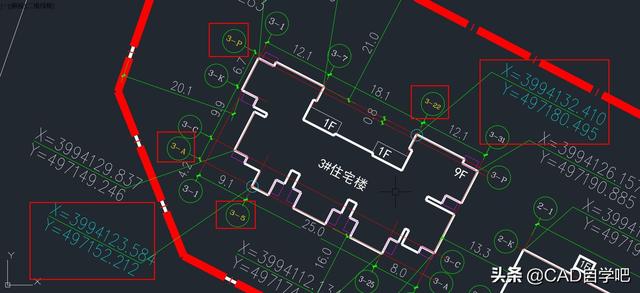

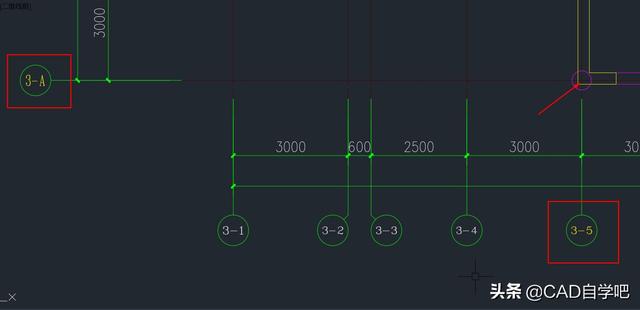

2、找到我们需要进行桩位坐标转换的区域，如图示“3#住宅楼”区域图纸，在图中先确定两个已知的坐标数值，图示以轴号3-5交3-A的点和轴号3-22交3-P的点，使用这两个点作为参考(一般选择点尽量选择对角线位置的已知坐标数值点)！
