bga焊盘怎么做_pcb钢网做什么的,如何清洗SMT钢网?

SMT钢网主要用于帮助锡膏或红胶在PCB板上的沉积,确保电子元件的良好焊接。它是通过激光切割制成的,每个孔对应PCB板上的一个焊盘。正确的使用和定期的专业清洗能有效减少空焊、假焊的情况。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

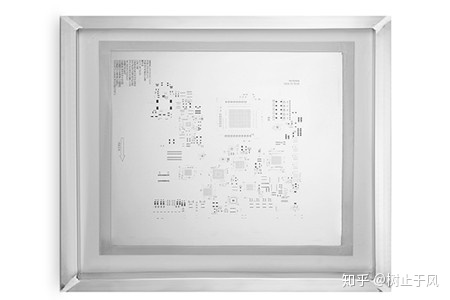

初涉贴片工艺制造行业,想必许多小伙伴会问:SMT钢网到底是什么,有什么作用?以及如何清洗钢网等等问题,激光钢网也即是SMT贴片用激光制作的模板:它是一项SMT专用的模具;由于其制作是用激光机割切而成而得名,具体功能是幫助锡膏或红胶的沉积;最终目的是将准确量的锡膏或红胶转换到空pcb线路板板上相对的地方。


为何在smt步骤中要做钢网呢?接下来小编简易阐述下,希望能够幫助到各位!

说白了smt钢网:其功能即是把半液体半固体的锡浆粘到做好的pcb线路板电路板上,现阶段流行的电路板除电源板外,大多数采用表面贴装及SMT技术,其pcb线路板板上有许多标贴焊盘,即无过孔的那种,而钢网上的孔恰好是相匹配pcb线路板板上的电子元器件贴片焊盘,人工印刷锡膏是用水平的印刷将半液体半固态状的锡浆借助钢网上的孔印刷到pcb线路板板上,再借助贴片机往上贴电子元器件,后再过回流焊!锡膏在过回流焊时更能确保电子元器件更好的粘附在pcb线路板板的焊盘上。产生空焊、假焊的状况就相对比较少。适用贴片元件较多的pcb线路板板,或是是板上有密脚IC或BGA的一些密度高的pcb线路板板。但是锡膏的成本费用也是较高的。好的锡膏,相应程度上会直接影响pcb线路板板上锡状态。最终出来即是所说的的PCBA成本电路板了!

SMT钢网一般是采用专业的清洗设备来清洗,目前市面上比较的主流的是德正智能的DEZ-C730钢网清洗机,针对于电子行业SMT钢网、铜网、丝网、微孔网以及晶圆盘等各类网板的清洗;该设备完全采用压缩空气为能源,不用电,不存在任何火灾隐患,采用人性化设计,一键式操作,轻松完成清洗,干燥工作;利用气压全自动运行的高性能清洗设备;清洗液循环使用,损耗低等。

SMT钢网工艺在pcb线路板也好,或在SMT贴片生产加工过程中都不可或缺!pcb钢网清洗选用专业的钢网清洗设备即可。

摘自:smt钢网厂家-提供各类smt钢网-smt活动钢网-蒙瑞电子

内容概要:该论文研究了一种基于行波理论的输电线路故障诊断方法。当输电线路发生故障时,故障点会产生向两侧传播的电流和电压行波。通过相模变换对三相电流行波解耦,利用解耦后独立模量间的关系确定故障类型和相别,再采用小波变换模极大值法标定行波波头,从而计算故障点距离。仿真结果表明,该方法能准确识别故障类型和相别,并对故障点定位具有高精度。研究使用MATLAB进行仿真验证,为输电线路故障诊断提供了有效解决方案。文中详细介绍了三相电流信号生成、相模变换(Clarke变换)、小波变换波头检测、故障诊断主流程以及结果可视化等步骤,并通过多个实例验证了方法的有效性和准确性。 适合人群:具备一定电力系统基础知识和编程能力的专业人士,特别是从事电力系统保护与控制领域的工程师和技术人员。 使用场景及目标:①适用于电力系统的故障检测与诊断;②能够快速准确地识别输电线路的故障类型、相别及故障点位置;③为电力系统的安全稳定运行提供技术支持,减少停电时间和损失。 其他说明:该方法不仅在理论上进行了深入探讨,还提供了完整的Python代码实现,便于读者理解和实践。此外,文中还讨论了行波理论的核心公式、三相线路行波解耦、行波测距实现等关键技术点,并针对工程应用给出了注意事项,如波速校准、采样率要求、噪声处理等。这使得该方法不仅具有学术价值,也具有很强的实际应用前景。
PCB钢网开口设计对于膏转移效率至关重要。为了帮助你更好地掌握这一技巧,推荐查看这份资料:《pcb生产之钢网开口的设计指引》。这份资源将为你提供实用的设计方法和经验分享,直接关联到你当前的问题。 参考资源链接:[pcb生产之钢网开口的设计指引](https://wenku.csdn.net/doc/64a4d14150e8173efdda50bb?spm=1055.2569.3001.10343) 在设计钢网开口时,首先需要考虑的是元件的类型、尺寸以及的形状和大小。针对不同类型的元件,比如SMT贴片元件、通孔元件或BGA封装,其开口设计会有所不同。例如,对于BGA封装,开口应该是圆形或正方形,且大小略小于尺寸,以避免膏溢出或桥连。 开口的宽度和厚度也是关键因素。开口宽度通常设置为宽度的90%-95%,这样可以有效地控制膏的量。厚度则会影响膏的粘附和释放,通常根据膏的粘度来选择钢网的厚度。 在设计过程中,还需考虑到膏的类型、印刷参数、以及钢网的材质和清洁周期等因素。设计完成后,使用专业软件进行模拟印刷,检查开口设计是否符合生产要求。通过这种方式,可以优化开口设计,确保膏转移的精确度和重复性,从而提高整体生产效率。 掌握了钢网开口设计的要点后,你可以有效提升膏转移效率,并降低生产过程中的缺陷率。若需要深入了解钢网开口设计的更多细节和实战技巧,建议参考《pcb生产之钢网开口的设计指引》。这份资料不仅涵盖了基础的设计方法,还包括了丰富的案例分析和问题解决方案,是PCB生产厂家不可或缺的参考手册。 参考资源链接:[pcb生产之钢网开口的设计指引](https://wenku.csdn.net/doc/64a4d14150e8173efdda50bb?spm=1055.2569.3001.10343)
