全面掌握单片机蓄电池充电器设计

最新推荐文章于 2025-08-28 13:32:23 发布

原创最新推荐文章于 2025-08-28 13:32:23 发布 · 883 阅读

CC 4.0 BY-SA版权

AI助手已提取文章相关产品：

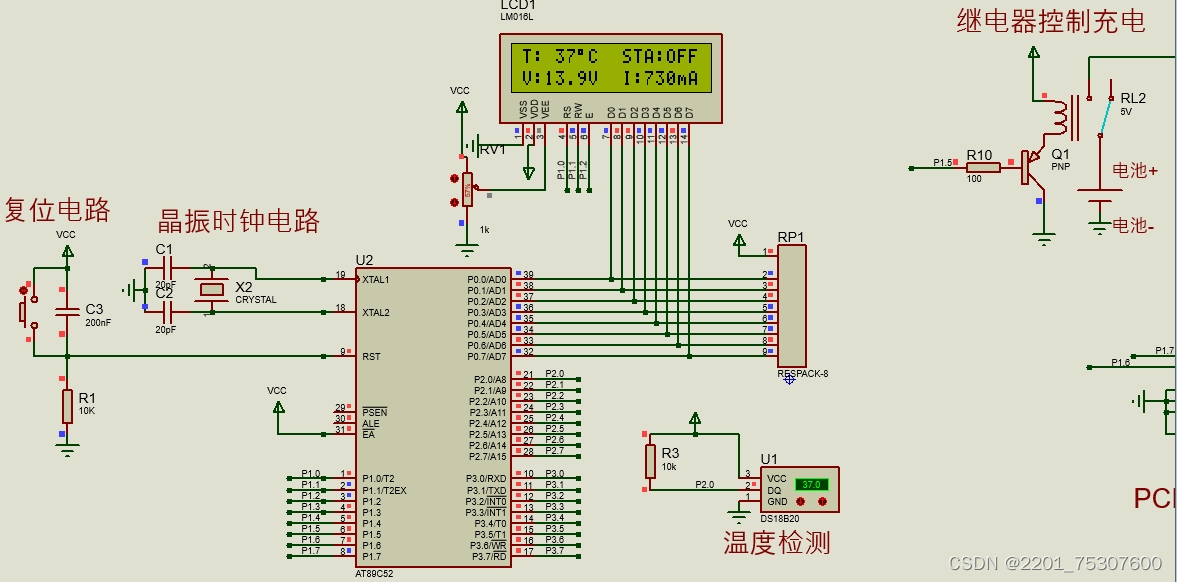

简介：本项目介绍基于STC89C51单片机的蓄电池充电器设计，涵盖电力系统稳定性与电池使用寿命的关键技术。设计包括电压电流检测、放大电路、温度监控和LCD显示等模块，旨在实现智能控制和充电过程的安全性。通过学习本设计，学生能够深入了解微控制器技术、传感器技术、信号处理和人机交互等领域的知识，并能开发类似的电子设备。基于单片机的蓄电池充电器设计.rar

1. STC89C51单片机功能与应用

1.1 单片机的基本概念

STC89C51属于8051系列的单片机，它具备一个经典的8位微控制器核心，广泛应用于嵌入式系统和工业控制。此单片机因其灵活性、稳定性、丰富的资源和较低成本而受到青睐。

1.2 功能特性详解

STC89C51单片机内部集成有4KB的Flash存储器、128字节的RAM、32个I/O口线、定时器/计数器、串行口等基本功能模块，可用于实现各种控制任务。除了这些内置功能，它还能通过外部扩展来增强性能。

1.3 应用案例与实践

在实践中，STC89C51单片机用于各种智能设备和仪器的控制核心，例如智能家电、小型机器人、传感器数据采集系统等。它的应用案例通常涉及编程技能，需要编写合适的程序来执行特定任务。

// 示例代码：STC89C51单片机的LED闪烁程序
#include <reg51.h>  // 包含STC89C51单片机寄存器定义

void delay(unsigned int ms)  // 延时函数，单位毫秒
{
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--);
}

void main()
{
    while(1)
    {
        P1 = 0xFF;  // 将P1端口所有位设为高电平
        delay(500); // 延时500毫秒
        P1 = 0x00;  // 将P1端口所有位设为低电平
        delay(500); // 延时500毫秒
    }
}

代码中， reg51.h 头文件提供了STC89C51单片机的寄存器定义。程序不断切换P1端口状态，使得连接到该端口的LED灯闪烁，展示了单片机基本的输入输出控制功能。

2. 电压电流检测电路的设计与实践

2.1 电压电流检测的理论基础

2.1.1 电压电流检测的意义和方法

电压和电流作为电学参数，对于任何电子系统来说都是至关重要的。它们不仅决定了系统运行的效率，还直接影响到系统的安全性和可靠性。因此，电压和电流的检测是电子工程中的一个基础而关键的环节。

检测电压电流的方法多种多样，从简单的模拟电路到复杂的数字处理系统都有其应用。常见的方法包括使用分压器检测电压，而电流检测则可以通过安培计、霍尔效应传感器或基于电阻的电流感应方法实现。在选择检测方法时，需要考虑检测精度、响应速度、成本、系统的复杂程度以及实际的应用场景。

2.1.2 检测电路的基本构成和工作原理

一个基本的电压或电流检测电路通常包含以下核心组成部分： - 感应元件：用于感应电压或电流，如电压分压器、电流感应电阻等。 - 放大器：根据需要调整感应信号的幅度，以便于进一步处理。 - 滤波器：去除信号中的噪声和干扰，保证信号的质量。 - A/D转换器：将模拟信号转换成数字信号，便于微控制器（MCU）处理。

以电压检测为例，工作原理是通过分压器获取原电压的一个比例值，通过放大器放大，然后经过A/D转换器转换成数字信号供MCU处理。对于电流检测，通常是通过在电路中串联一个电阻（称为“电流感应电阻”）来实现，根据电阻上的电压降来计算电流大小。

2.2 检测电路的硬件设计

2.2.1 电路元件的选择与配置

电路元件的选择与配置直接影响到整个检测系统的性能，包括精度、稳定性、响应速度等。以下是一些关键元件的选择和配置要点：

感应电阻： 选择电阻时，应根据电路的电流范围和所要求的测量精度来确定合适的阻值和功率等级。电阻的温度系数也应该是一个考虑因素，以减少温度变化对测量准确性的影响。
运算放大器： 根据应用要求，选择合适的增益和频率响应。例如，高输入阻抗、低偏置电流和低噪声的运算放大器适合于高精度测量。
滤波器设计： 使用低通、高通或带通滤波器来抑制噪声。滤波器的截止频率应根据信号特性和噪声环境来决定。
A/D转换器： 根据所需的分辨率和采样率来选择合适的A/D转换器，同时考虑其与微控制器的兼容性。

2.2.2 PCB布线原则与注意事项

在PCB布线时，应注意以下原则和事项，以确保电路性能不受干扰：

信号完整性： 信号路径应尽可能短且直，以避免信号损耗和干扰。
电源和地线： 应使用较宽的走线或平面来减少电源和地线的阻抗。
差分信号走线： 对于需要精确度的差分信号，应保证两条走线尽可能靠近且平行，以保持其对称性和降低噪声。
避免噪声： 避免高速信号线靠近模拟信号线，减少数字信号对模拟信号的干扰。

2.3 检测电路的软件实现

2.3.1 数据采集程序编写

数据采集程序的编写是实现电压电流检测的关键环节，以下是编写时的一些重要步骤和建议：

初始化ADC： 在开始采集数据前，需要配置A/D转换器的相关参数，包括时钟频率、通道选择以及启动转换等。
周期性采样： 根据需要的精度和实时性要求，设置适当的采样频率。确保采样间隔时间一致，以避免因时基误差引起的测量偏差。
数据缓存： 在内存中创建一个缓冲区来临时存储采集到的数据，以便于进一步的处理和分析。
异常检测： 在采集过程中实时检测数据异常，如超出预设阈值，应记录相关信息并触发警告。
数据预处理： 根据采集到的数据进行滤波处理，如使用滑动平均滤波器或中值滤波器来减少随机噪声的影响。

以下是一个简化的数据采集程序代码示例：

void ADC_Init() {
  // ADC初始化代码，根据实际硬件配置
}

int ADC_Read() {
  // 开始A/D转换
  // 读取转换结果
  // 返回读取的数字量
}

int main() {
  ADC_Init(); // 初始化ADC
  while(1) {
    int data = ADC_Read(); // 读取ADC值
    // 在这里可以添加代码处理data，例如显示、存储、滤波等操作
  }
}

2.3.2 数据处理与异常监测算法

数据处理和异常监测是整个检测系统中至关重要的一部分。数据处理的目的在于提取有用的信号，滤除噪声，并转换成便于分析和理解的形式。异常监测则是为了确保系统的稳定运行，及时发现并处理潜在的故障。

信号滤波： 使用数字滤波算法对采样数据进行处理，如简单平均法、加权平均法、低通滤波器等。
数据分析： 对处理过的数据进行统计分析，包括趋势分析、周期性分析等。
异常监测： 设定合理的阈值，当检测到的数据超出正常范围时，触发报警或者安全措施。

数据处理和异常监测的算法可以实现成不同的函数或模块，以提高代码的可维护性和可复用性。例如：

int applyFilter(int *data, int length) {
  // 实现数据滤波算法，这里可以是任何有效的数字滤波方法
  // 返回滤波后的数据
}

bool checkAnomaly(int data, int threshold) {
  // 检查是否超出设定阈值，返回是否出现异常
}

int main() {
  // 初始化和数据采集代码
  while(1) {
    int data = ADC_Read();
    int filteredData = applyFilter(&data, 1); // 应用滤波器
    bool anomaly = checkAnomaly(filteredData, 100); // 检测是否有异常
    if(anomaly) {
      // 实现异常处理代码，如记录日志、通知用户等
    }
  }
}

在实际应用中，数据采集和处理程序可能会更加复杂，可能需要根据具体的硬件和软件平台进行适配和优化。

3. 信号放大电路设计

信号放大电路是电子设备中不可或缺的一部分，用于提高信号的电平以满足后续电路的需求。本章深入探讨放大电路的设计，包括工作原理、硬件设计以及调试与优化策略。我们将从模拟信号放大原理开始，逐步展开放大电路的设计要点。

3.1 放大电路的工作原理

3.1.1 模拟信号放大概念

模拟信号放大器是用于增强模拟信号功率的电路，常用于信号的预处理阶段。信号经过放大后，更便于后续处理，比如模数转换（ADC）或直接驱动负载。

放大器工作的核心是利用晶体管或运算放大器（Op-Amp）等元件的放大功能。在放大过程中，信号在不失真的前提下，其幅度增加，这是通过调整放大器的增益（Gain）来实现的。增益可以是电压增益（Av）、电流增益（Ai）或功率增益（Ap），通常是通过外部电阻网络设定的。

3.1.2 放大器的种类与选择

放大器的种类繁多，常见的有晶体管放大器、运算放大器、差分放大器等。根据应用需求选择合适的放大器类型至关重要。

晶体管放大器 适用于低频小信号放大，具有较高的增益。
运算放大器 则广泛应用于各种模拟电路中，具有优异的线性度、增益可调、输入阻抗高、输出阻抗低等优点。
差分放大器 则主要用于抑制共模噪声，常用于差分信号处理。

3.2 放大电路的硬件设计

3.2.1 运算放大器的应用

在硬件设计中，运算放大器（Op-Amp）由于其出色的技术指标和灵活性，成为设计放大电路时的首选元件。

设计运算放大器的电路时，需要考虑以下要素：

供电电压 ：确保运算放大器的供电电压范围符合设计要求。
偏置电流 ：选择低偏置电流的放大器可以减少失调误差。
反馈网络 ：通过外部电阻设定增益，并确定放大器的稳定性。

一个典型的反相放大器电路示例如下：

graph LR
A[输入信号] -->|V_in| B(运算放大器)
B -->|V_out| C[输出信号]
B -->|V-| D(负反馈网络)
D -->|反馈信号| E[电阻 R1]
E -->|R1| B

在此电路中，运算放大器的反相输入端（V-）通过电阻R1接收到反馈信号，实现负反馈并设定增益。公式为： A_v = - (Rf/Rin) 。

3.2.2 放大电路的稳定性和噪声抑制

放大电路的稳定性是设计中的关键。稳定性差的放大器可能会发生自激振荡，导致输出信号失真。为了保证稳定性，设计时需要考虑以下因素：

频率补偿 ：使用电容进行频率补偿。
电源抑制比(PSRR) ：选用高PSRR的运算放大器。
噪声抑制 ：选择低噪声元件，并在电路中加入滤波电路。

在设计中可能遇到的常见噪声来源及其抑制策略：

热噪声 ：由于电阻热效应产生的随机噪声，通过使用低阻值电阻来减少。
电源噪声 ：通过电源滤波电容来降低。
电磁干扰(EMI) ：通过屏蔽或适当布线来减弱。

3.3 放大电路的调试与优化

3.3.1 调试过程中的常见问题与解决方案

调试放大电路时，可能会遇到的问题包括增益不稳定、噪声过大、频率响应不足等。针对这些问题，可以采取以下措施：

增益不稳定 ：检查供电稳定性，增加滤波电容，调整反馈网络。
噪声过大 ：检查元件质量，使用屏蔽线缆，优化接地策略。
频率响应不足 ：使用频率补偿技术，优化电路布局。

3.3.2 电路性能优化方法

优化放大电路的性能，可以采取以下策略：

优化布线 ：确保放大器的输入端尽量短，减少寄生效应。
选择合适的元件 ：使用低噪声和高精度的元件，如金属膜电阻和高质量电容。
温度补偿 ：温度变化可能会导致增益漂移，可通过温度补偿网络来缓解。

优化后的放大电路可以确保信号的准确放大，并为电子设备提供高性能的信号处理。

通过本章节的介绍，我们详细学习了信号放大电路的设计流程，从理论基础到硬件实现再到调试优化，每一个环节都至关重要。在设计放大电路时，对每个细节的充分考虑将直接影响电路的整体性能。

4. 数字温度传感器18B20的应用

数字温度传感器广泛应用于环境监测、医疗设备、工业控制等领域，因其高精度、小体积、易于读取数据的特性受到青睐。本章将深入探讨数字温度传感器18B20的工作原理、特性、与单片机的接口实现以及温度监测系统的设计与优化。

4.1 数字温度传感器的原理与特性

4.1.1 18B20传感器的工作原理

DS18B20是美国Maxim Integrated公司生产的一种数字温度传感器。它采用独特的单总线通信协议，不需要外部元件即可实现数字信号输出，大大简化了硬件设计的复杂度。18B20内部集成了温度敏感元件，通过数字信号处理器和ROM来测量并存储温度数据。用户可以通过单总线接口读取测量结果，该传感器能够提供9位至12位的摄氏温度测量值，测量范围从-55℃到+125℃。

4.1.2 传感器的精确度和响应时间

DS18B20的精确度在-10℃到+85℃范围内可达±0.5℃，而在全量程范围内精度也能保持在±2℃。响应时间是DS18B20的另一个显著特点，它能够在750ms之内完成一次温度测量，对于大多数应用而言，这已经足够快速。此外，DS18B20在测量过程中消耗的能量很低，尤其在待机模式下几乎不消耗电力。

4.2 传感器与单片机的接口实现

4.2.1 接口电路设计

DS18B20的接口电路设计需要一个数据线（DQ），一个上拉电阻以及一个复位电路。数据线连接到单片机的一个I/O口，上拉电阻连接到VCC，以保持数据线在空闲状态时为高电平。复位电路则确保每次通信前传感器能够被正确地初始化。在STC89C51单片机上，可以通过以下电路连接DS18B20：

+5V -------------------+------------------ DS18B20
                        |
                        R (4.7kΩ)
                        |
GND -------------------+

4.2.2 通信协议与数据交互

单片机与DS18B20的通信协议基于一线制（1-Wire）协议，也称为单总线协议。每次通信开始于一个复位脉冲（reset），然后是存在脉冲（presence），单片机才能开始发送指令。指令序列通常包括“跳过ROM”命令（0x3C）和“读取暂存器”命令（0xBE），随后传感器会将温度数据送到数据线上。以下是单片机读取DS18B20温度数据的一个代码示例：

#include <reg51.h>

#define DQ P1_0 // DS18B20连接到P1.0口

void delay(unsigned int count) {
    unsigned int i;
    while(count--) {
        for(i = 0; i < 120; i++);
    }
}

void Write_DS18B20(unsigned char dat) {
    unsigned char i;
    for(i = 0; i < 8; i++) {
        DQ = 0; // 拉低数据线开始数据传输
        DQ = dat & 0x01; // 写入数据的一位
        delay(5); // 等待数据稳定
        DQ = 1; // 释放数据线，为下一位做准备
        dat >>= 1; // 准备下一位数据
    }
}

unsigned char Read_DS18B20(void) {
    unsigned char i, dat;
    for(i = 0; i < 8; i++) {
        DQ = 0; // 拉低数据线
        DQ = 1; // 释放数据线，产生读取时钟信号
        delay(5);
        dat >>= 1;
        if(DQ) dat |= 0x80; // 读取数据的每一位
    }
    return dat;
}

void main() {
    unsigned char temp_low, temp_high, temp;
    DQ = 1; // 初始化数据线为高电平
    while(1) {
        Write_DS18B20(0xCC); // 跳过ROM指令
        Write_DS18B20(0x44); // 启动温度转换指令
        Write_DS18B20(0xCC); // 跳过ROM指令
        Write_DS18B20(0xBE); // 读取温度寄存器指令
        temp_low = Read_DS18B20();
        temp_high = Read_DS18B20();
        temp = (temp_high << 8) + temp_low; // 合并高低字节得到实际温度值
        // 在此可以添加温度转换逻辑
    }
}

4.3 温度监测系统的设计与优化

4.3.1 实时温度监测程序的编写

设计实时温度监测程序，需要根据DS18B20的测量周期来周期性地读取温度数据，并将其显示在LCD1602显示屏上或者通过串口发送到PC。以下是一个简单的温度读取和显示程序的示例：

#include <reg51.h>
#include <stdio.h>

#define DQ P1_0 // DS18B20连接到P1.0口
#define LCD_PORT P2 // LCD连接到P2口

// 假设LCD1602驱动函数已经实现...

void main() {
    unsigned char temp_low, temp_high, temp;
    char temp_str[16];

    while(1) {
        Write_DS18B20(0xCC); // 跳过ROM指令
        Write_DS18B20(0x44); // 启动温度转换指令
        delay(750); // 等待温度转换完成
        Write_DS18B20(0xCC); // 跳过ROM指令
        Write_DS18B20(0xBE); // 读取温度寄存器指令
        temp_low = Read_DS18B20();
        temp_high = Read_DS18B20();
        temp = (temp_high << 8) + temp_low; // 合并高低字节得到实际温度值
        // 将温度转换为字符串格式，便于显示
        sprintf(temp_str, "Temp: %d.%dC", temp>>4, (temp&0x0F)*6.25);
        LCD_Clear();
        LCD_Write_String(0, 0, temp_str);
        delay(1000); // 等待下一次温度读取
    }
}

4.3.2 系统的稳定性和精确性提升

为了提升监测系统的稳定性和精确性，可以采取以下措施：

对温度传感器进行精确校准，确保长期使用的精确性。
在硬件设计中添加温度补偿电路，以适应不同环境下的温度变化。
对于软件部分，可以实施滤波算法，例如移动平均滤波或中值滤波，来减少瞬时噪声对读数的影响。

此外，通过对监测系统的持续监控和定期维护，可以确保系统的长期稳定性。在软件方面，可以通过编写自我诊断程序来检测系统是否正常工作，如果发现问题，可以通过软件逻辑对故障进行定位和反馈。

通过上述章节，我们已经详细了解了数字温度传感器DS18B20的工作原理、与单片机的接口实现以及温度监测系统的设计与优化。在应用DS18B20于实际项目中时，还需深入研究其特性及应用场景，以便最大化地发挥其功能，实现高效率、高精度的温度监测。

5. LCD1602显示电路在充电器中的使用

5.1 LCD1602显示模块的介绍

5.1.1 显示模块的工作原理

LCD1602是一种广泛使用的字符型液晶显示模块，能够显示16个字符，共2行。它由一个16x2的点阵组成，每个点阵可以显示一个字符。LCD1602显示模块一般使用两种方式：并行和串行通信。并行方式下，LCD1602可以同时接收8位数据，而串行方式则通过一个引脚逐位发送数据。

LCD1602模块具有内置的字符生成器（CGROM），可以显示标准ASCII字符和一些特殊符号，无需额外的字符定义。此外，它还具有一个内置的控制器（HD44780），可以处理显示数据的存储和显示位置的管理。

5.1.2 显示接口与驱动方式

LCD1602通过一系列引脚与微控制器或其他设备连接。它通常包括8个数据线（D0-D7），两个控制线（RS和E），以及电源和对比度调节端口。数据线用于传输显示数据，RS（寄存器选择）用于选择数据寄存器或命令寄存器，E（使能）用于控制数据的读写。

驱动方式通常有两种：4位和8位。在8位模式下，数据一次传输8位；而在4位模式下，数据分两批传输，每次4位。尽管4位模式减少了数据线的需求，但其编程复杂度略高。LCD1602还可以通过一个可选的背光引脚来控制背光的开关，为显示提供照明。

5.2 显示电路的硬件设计

5.2.1 显示电路的连接与配置

要设计一个LCD1602显示电路，首先需要正确连接到单片机或其他控制器。基本的连接方式是将数据线D0-D7连接到单片机的相应I/O口，RS和E线连接到单片机的控制引脚，同时连接电源、地和对比度调节电位器。

连接完硬件后，需要配置单片机的I/O口为输出模式，并初始化LCD1602。初始化包括设置显示模式、显示开关、光标设置等。这个过程通常包括发送一系列的初始化命令给LCD1602。

5.2.2 显示内容的编程实现

在LCD1602与单片机成功连接和初始化后，就可以编写程序来控制显示内容了。编程实现通常涉及到几个主要的指令函数，包括：清屏、设置光标位置、发送字符和字符串等。

这里提供一个简单的示例代码段，展示如何在初始化后显示字符串"Hello World!"：

#include <reg51.h>

#define LCD_PORT P2 // LCD数据端口连接到P2口
sbit RS = P3^5;  // RS引脚连接到P3.5
sbit RW = P3^6;  // RW引脚连接到P3.6
sbit EN = P3^7;  // EN引脚连接到P3.7

void delay(unsigned int ms) {
  // 简单的延时函数，根据单片机的实际运行频率调整
  unsigned int i, j;
  for (i = ms; i > 0; i--)
    for (j = 120; j > 0; j--);
}

void LcdCommand(unsigned char cmd) {
  // 发送命令到LCD
  RS = 0; // 写入命令
  RW = 0; // 设置为写模式
  LCD_PORT = cmd; // 将命令字节放到数据端口
  EN = 1; // 使能
  delay(1); // 稍作延时
  EN = 0; // 取消使能
}

void LcdData(unsigned char dat) {
  // 发送数据到LCD
  RS = 1; // 写入数据
  RW = 0; // 设置为写模式
  LCD_PORT = dat; // 将数据字节放到数据端口
  EN = 1; // 使能
  delay(1); // 稍作延时
  EN = 0; // 取消使能
}

void LcdInit() {
  // LCD初始化函数
  LcdCommand(0x38); // 功能设定，8位数据接口，2行显示，5x7点阵字符
  LcdCommand(0x0C); // 显示开关设定，开显示不显示光标
  LcdCommand(0x06); // 输入设定，写一个字符指针加1
  LcdCommand(0x01); // 显示清除，清屏
  delay(5); // 稍作延时
}

void main() {
  LcdInit(); // 初始化LCD
  LcdCommand(0x80); // 设置数据指针到第一行第一个字符的位置
  // 显示"Hello World!"字符串
  LcdData('H');
  LcdData('e');
  LcdData('l');
  LcdData('l');
  LcdData('o');
  LcdData(' ');
  LcdData('W');
  LcdData('o');
  LcdData('r');
  LcdData('l');
  LcdData('d');
  LcdData('!');

  while(1); // 循环保持程序运行
}

在上述代码中， LcdCommand 和 LcdData 函数分别用于向LCD发送命令和数据。 LcdInit 函数用于LCD的初始化， main 函数中调用了这些函数来显示字符串。每个函数执行完毕都有一个简单的延时函数 delay ，以满足LCD模块的时序要求。

5.3 显示系统的实践应用

5.3.1 动态显示功能的实现

为了在LCD上实现动态显示功能，如滚动文本或更新显示数据，需要编写额外的程序逻辑。动态显示功能可以通过定时器中断来实现，定时更新LCD上显示的数据或文本位置。

以下是一个示例，展示如何通过定时器中断使LCD上的文本水平滚动：

#include <reg51.h>

// 假设LCD相关定义和初始化与之前相同

void Timer0Init() {
  // 定时器0初始化，用于产生定时中断
  TMOD |= 0x01; // 定时器0工作在模式1
  TH0 = 0xFC; // 定时器初值，决定中断频率
  TL0 = 0x18;
  ET0 = 1; // 开启定时器0中断
  EA = 1; // 开启全局中断
  TR0 = 1; // 启动定时器0
}

void LcdScroll() {
  // 滚动LCD显示内容的函数
  unsigned char i;
  // 从右向左逐个字符移动显示内容
  for (i = 0; i < 15; i++) {
    LcdCommand(0x80 + i); // 设置DDRAM地址到第二行的第i个字符位置
    LcdData(' '); // 在第一行相应位置填充空格
    LcdCommand(0xC0 + i); // 设置DDRAM地址到第一行的第i个字符位置
    LcdData(LcdBuffer[i+1]); // 将第二行的字符数据移动到第一行
  }
  LcdCommand(0xC0 + 15); // 设置DDRAM地址到最后一个字符位置
  LcdData(LcdBuffer[0]); // 将第二行的第一个字符移动到第一行的最后一个位置
}

void Timer0_ISR() interrupt 1 {
  // 定时器0中断服务程序
  static unsigned char LcdBuffer[16] = "Hello World!   "; // 显示缓冲区
  LcdScroll(); // 调用滚动函数
  // 在这里可以添加对缓冲区数据的更新逻辑
}

void main() {
  LcdInit(); // 初始化LCD
  Timer0Init(); // 初始化定时器0
  while(1) {
    // 主循环中可以添加其他业务逻辑，如更新显示缓冲区数据
  }
}

在这个例子中， Timer0Init 函数用于设置定时器0，以产生定期中断。在中断服务程序 Timer0_ISR 中，调用了 LcdScroll 函数来实现滚动显示。 LcdScroll 函数通过修改LCD显示缓冲区的内容来实现滚动效果。

5.3.2 用户交互设计与优化

LCD1602显示电路除了显示固定信息外，还可以与按键等输入设备结合，实现用户交互功能。例如，在充电器应用中，用户可以通过按键调整显示的参数或进行其他操作。

设计用户交互时，需要考虑以下方面： - 按键去抖动处理 ：为了避免因按键接触不良产生的误操作，需要在检测到按键动作后实施去抖动算法。 - 响应时间 ：确保系统在按下按键后能快速响应，提升用户体验。 - 显示刷新率 ：实时更新显示内容，但避免过于频繁的刷新，以减少对CPU资源的占用。

下面的代码段展示了如何处理按键输入，并在LCD上显示相应的计数器值：

// 假设LCD相关定义和初始化与之前相同

unsigned int count = 0; // 按键计数器

void UpdateLcd(unsigned int value) {
  // 更新LCD显示的函数
  char buffer[16];
  sprintf(buffer, "Count: %u", value); // 将计数值格式化为字符串
  for (int i = 0; buffer[i] != '\0'; i++) {
    LcdData(buffer[i]); // 显示字符串
  }
}

void DelayMs(unsigned int ms) {
  // 延时函数，根据单片机的时钟频率调整
  unsigned int i, j;
  for (i = ms; i > 0; i--)
    for (j = 110; j > 0; j--);
}

void main() {
  LcdInit(); // 初始化LCD
  UpdateLcd(count); // 显示初始计数值
  while(1) {
    if (/* 检测到按键按下 */) { // 假设有一个函数可以检测按键动作
      DelayMs(20); // 去抖动延时
      if (/* 检测到相同按键动作 */) { // 再次确认按键动作，确保有效
        count++; // 增加计数器值
        UpdateLcd(count); // 更新LCD显示
      }
    }
  }
}

在这段代码中， UpdateLcd 函数用于更新LCD显示的计数值。在主循环中，程序检测按键是否被按下，并在确认有效按键动作后，更新计数器并重新显示计数值。这里假设有一个检测按键是否按下的函数，该函数在实际应用中需要根据硬件电路来具体实现。

设计与实践应用章节涉及如何将显示技术应用于实际的电子项目中，实现更加互动和动态的用户体验。在设计显示系统时，重要的不仅仅是技术实现，还要考虑到用户与系统的交互方式和效率。通过不断优化和调整，可以使产品更加完善，满足用户的需求。
