odf架怎么接 光端机 光缆_光缆成端的两种方式:ODF光纤配线架和光缆终端盒


光缆线路到达端局、中继站需与光端机或中继器相连接,这种连接称为光缆的成端。光缆成端一般在ODF架安装,称为ODF架成端。当机房没有ODF架时,可采用终端盒成端的方式,即终端盒成端。

1.ODF架成端

干线光缆或较大的机房一般应采用这种方式,将光缆固定在ODF机架上(包括外护套和加强芯的固定),将光纤与预置在ODF机架的尾纤连接,并将余留光纤收容在机架内专用收容盘内。ODF架成端方式的优点是适合大芯数光缆的成端,整齐、美观,使用时非常方便。

光纤配线架(ODF)是专为光纤通信机房设计的光纤配线设备,如图1所示。用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。ODF架应具有可靠终端光缆和灵活分配光纤的功能,并为保护接地端子的引出提供方便。光纤分配架由机架、子架、盘、熔接盒、保护熔接点的附件、光纤适配器以及尾纤组成。该架应具有终端光缆和存放多余尾纤的地方,并且有放置光衰耗器的位置。

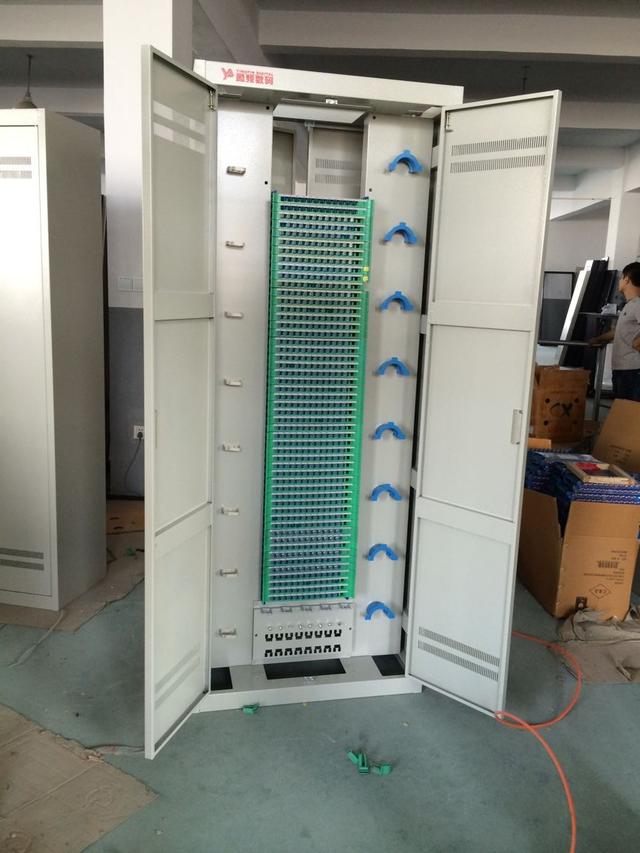

图1 ODF架结构及外形

2.终端盒成端

部分边远机房或接入网点,在机房内没有ODF架,可采取终端盒成端的方式。将光缆固定在终端盒上,与接头盒安装一样,把外线光纤与尾纤没有连接器的一端相熔接,把余纤收容在终端盒内的收容盘内,终端盒外留有一定长度的尾纤,以便与光端机相连。光缆终端盒如图2所示。终端盒成端方式的特点是比较灵活机动,终端盒可以固定在墙上、走线架上等相对安全地方,经济实用。

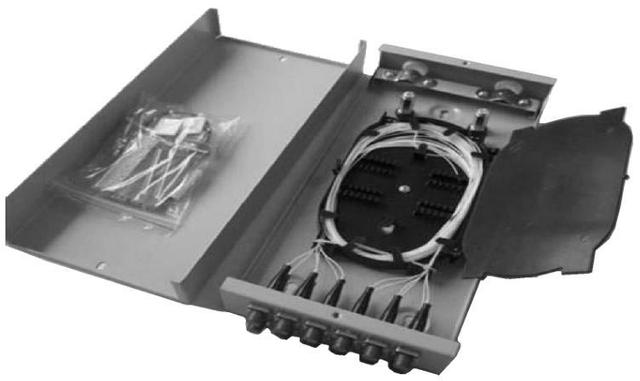

图2 光缆终端盒
