odf架怎么接 光端机 光缆_ODF光纤配线架光缆成端方法介绍

1.材料准备

光缆一盘，ODF架1个，尾纤8根，涂覆层剥线钳，光纤切割刀，光纤熔接机，热缩套管。

2.实施步骤

光缆ODF架成端操作过程大致与光缆接续相同，其不同之处是光缆与尾纤相连接，而不是光缆与光缆的连接。在接续前应将尾纤逐一编号，与光缆线路和光端机一一对应，以免造成纤芯混乱。ODF架成端是通过熔接法将尾纤光纤与光缆光纤构筑回路，操作步骤如下：

(1)将光缆从ODF架进缆口引入ODF架内。

(2)开剥光缆，开剥长度为开剥处到集纤盘长度加集纤盘内光纤余留长度。加强芯余留4cm。

(3)去除松套管，余留4cm左右，将光纤清理干净，套上塑料保护套管，管长为从进缆孔到配线区集纤盘的长度。

(4)保护管与光缆开剥接口处用绝缘胶带缠紧，加强芯一并缠入。

(5)用压缆卡把光缆固定在支架夹板上，并使加强芯穿过固定柱，将螺丝拧紧。

(6)取下集纤盘，并把光纤固定在集纤盘上，预盘光纤。

(7)安装光纤适配器(俗称法兰)、尾纤，如图6-14所示。适配器按从左到右排列，预盘尾纤。

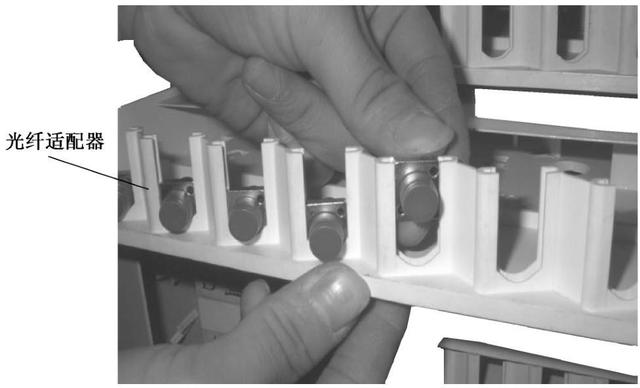

图6-14　安装适配器及尾纤

(8)按照纤序熔接尾纤与光缆中的光纤，每熔接一根光纤后尽量以最大弯曲半径盘留余纤。

(9)按照纤序把光纤熔接接头固定在集纤盘热缩管固定槽中，并盘留光缆余纤和尾纤，防止光纤散乱。如图6-15所示。

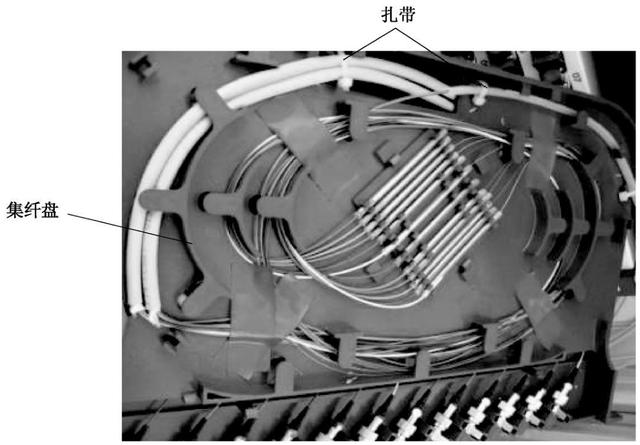

图6-15　盘留光纤及尾纤余长

(10)盖好集纤盘盖板，把集纤盘推入导轨，同时把套入保护套管的光纤按预定光纤走线方向布放在ODF架内，如图6-16所示。

无论光缆是终端盒成端还是ODF架成端，都应符合以下技术要求：

①光缆进入机房前应留足够的长度，一般不少于12m。

②成端接续要使用OTDR进行现场监测，接续损耗要在规定值之内。

③采用ODF架方式成端时，光缆的金属护套、加强芯等金属构件要安装牢固，光缆的所有金属构件要做终结处理，并与机房保护地线连接。

④从终端盒或ODF架内引出的尾纤要插入机架的集纤盘内，备用尾纤的连接器要带上塑料帽，防止落上灰尘。

⑤光缆成端后必须对尾纤进行编号，同一中继段两端机房的编号必须一致。无论施工还是维护，光纤编号不宜经常更改。尾纤编号和光缆色谱对照表应贴在ODF架的柜门或面板内侧。

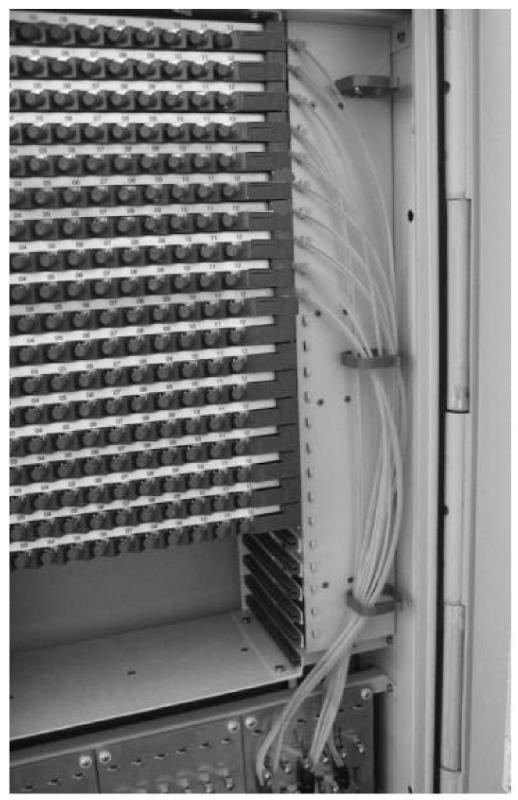

图6-16　ODF架内光纤布放
