计数器_S7-1200 计数器常见问题

S7-1200 计数器常见问题

1. 为什么计数器不计数？

答：可能原因如下：

(1)计数器的输入位(CU、CD)需要有电平信号的跳变，计数器才会计数。如果保持不变的信号作为输入位是不会开始计数的。

(2)计数器的背景数据块重复使用。

2. 如何编程自复位计数器并产生脉冲？

答：正确答案见图1，错误答案见图2、3。

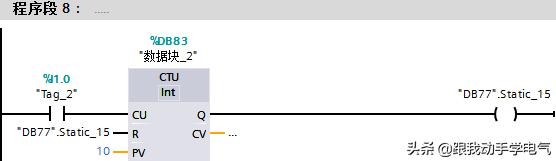

图1 正确程序

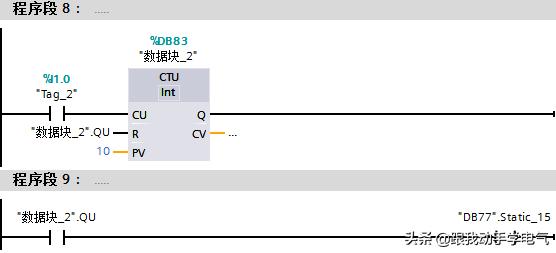

图2 错误程序1

图3 错误程序2

正确原因：当计数值达到10，"DB77".Static_15(False)作为计数器R的输入，并没有复位，Q输出"DB77".Static_15为True，在下一周期时执行复位指令，使得计数值清零，之后Q输出"DB77".Static_15为False，实现自复位计数器并产生脉冲。

错误1原因：当计数值达到10，首先置位"数据块_2".QU，紧接着"数据块_2".QU作为计数器R的输入，使得计数值清零，同时复位"数据块_2".QU，在下一网络段"DB77".Static_15依然是False，无法实现脉冲。

错误2原因：当计数值达到10，"数据块_2".CV=10，紧接着"数据块_2".CV与"数据块_2".PV的比较结果(True)作为计数器R的输入，使得计数值清零，同时复位"数据块_2".QU，在下一网络段"DB77".Static_15依然是False，无法实现脉冲。

从例子可知，计数器的执行是先处理输入，再处理输出，在指令块执行过程中，内部变量(例如QU、CV)可能出现多次变化。
