热泵精馏_精馏干货12 || 深入讲讲热泵精馏

化工行业是能耗大户，如何降低精馏塔的能耗，充分利用低温热源，已成为人们普遍关注的问题。热泵精馏(Heat Pump Distillation)是把精馏塔塔顶蒸汽加压升温，使其用作塔底再沸器的热源，回收塔顶蒸汽的冷凝潜热，因而热泵精馏是一种良好的节能技术。

热泵精馏技术的核心是逆向卡诺循环，即把工质通过加压升温，回收塔顶蒸汽的冷凝潜热，作为塔底再沸器的热源，以达到减少冷热公用工程用量的目的。热泵精馏除开工阶段外，基本上不需向再沸器提供额外的热量。自20世纪80年代末以来，热泵精馏在丙烯、丙烷、乙醇、醋酸甲酯等实际工业分离过程中取得了较好的节能效果。

热泵系统的工作原理

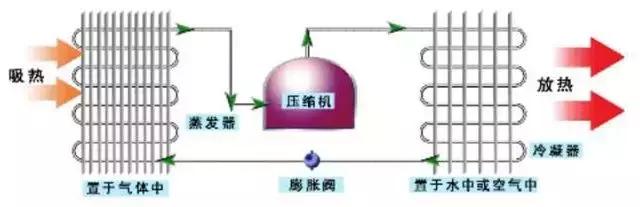

热泵主要由压缩机、膨胀阀、蒸发器和冷凝器构成，热量通过这四个部件之间的循环来实现传递。

如上图所示，来自蒸发器的低温低压蒸气经压缩机升温升压，达到所需温度和压力的蒸气流经冷凝器，蒸气放出热量，降温冷凝成液相，经节流膨胀后压力继续下降。低压液相工作介质流入蒸发器后，由于沸点很低，很容易吸收热量再蒸发，又形成低温低压蒸气。

如果把蒸发器放入低品位热源中吸收热量，则吸收了热量的蒸气再进入压缩机，如此循环，就能使低温热量不断流到温度较高的地方，实现热量的有效回收利用，其代价是不断给压缩机提供机械能或电能。

热泵精馏系统用“泵”(压缩机)把热量从低温处送到高温处，在该系统中压缩机消耗的能量是唯一由外界提供的能量，它比再沸器直接加热消耗的能量少得多，一般只相当于后者的20～40%，由此可见热泵节约能耗的作用。

热泵精馏的适用场合

热泵精馏具有一定的应用范围，需要根据精馏塔工艺要求，通过准确的经济评比决定是否使用热泵精馏：

⑴塔顶和塔底温差较小。因为压缩机的功耗主要取决于温差，温差越大，压缩机的功耗越大。据国外文献报导，只要塔顶和塔底温差小于36℃，就可以获得较好的经济效果；

⑵塔顶温度低于环境温度又高于工质的蒸发温度，塔底温度低于工质冷凝温度的精馏塔；

⑶工质蒸汽冷凝潜热较大的系统；

⑷被分离物质沸点接近，相对挥发度较小，分离困难，按常规方法，蒸馏塔需要较多的塔盘及较大的回流比，才能得到合格的产品，而且加热用的蒸汽或冷却用的循环水都比较多。若采用热泵技术一般可取得较明显的经济效益；

⑸冷却水不足或冷却水温偏高、价格偏贵，低压运行时必须采用冷冻剂进行冷凝，为了使用冷却水或空气作为冷凝介质必须在较高压力下分离易挥发物质的场合；

⑹工厂蒸汽供应不足或价格偏高,有必要减少蒸汽用量或取消再沸器时；
